MANUAL DE USUARIO

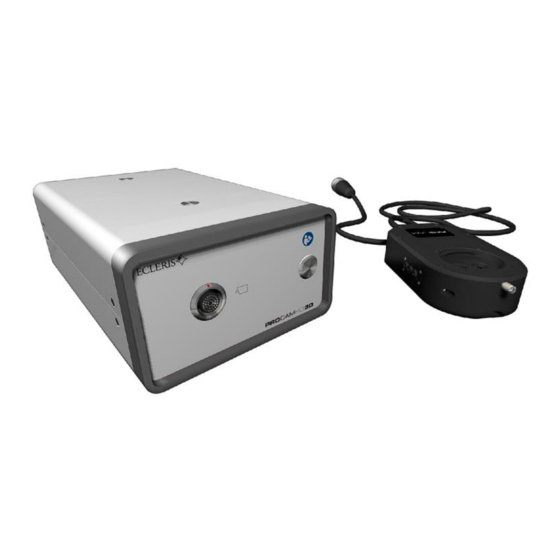

PROCAM HD 3D
SISTEMA DE IMAGEN 3D
INFORMACION SOBRE ESTE MANUAL
Año: 2019
Idioma: Español
CMC Medical Devices & Drugs S.L.
C/ Horacio Lengo Nº18, CP29006,
Málaga, Spain
Ph. +34951214054
Email: info@cmcmedicaldevices.com
Publicidad
Manuales relacionados para Ecleris PROCAM HD 3D
Resumen de contenidos para Ecleris PROCAM HD 3D
- Página 1 MANUAL DE USUARIO PROCAM HD 3D SISTEMA DE IMAGEN 3D INFORMACION SOBRE ESTE MANUAL Versión: V.2019.04.01 Año: 2019 Idioma: Español Todos los derechos son reservados. La reproducción o la transmisión entera o parcialmente, en cualquier forma o por cualquier medio, electrónico, mecánico o de otra manera, se prohíbe sin el consentimiento escrito anterior del dueño de derechos reservados.
-
Página 2: Tabla De Contenido
MANUAL DE USUARIO – PROCAM HD 3D TABLA DE CONTENIDO SIMBOLOGIA .......................... 3 INFORMACION DE SEGURIDAD .................... 3 ADVERTENCIAS ........................3 INTRODUCCION ........................4 USO PREVISTO ........................5 USUARIO PREVISTO ......................5 COMPONENTES ......................... 5 UNIDAD PRINCIPAL – PANEL DELANTERO ............... 6 3.3.1... -
Página 3: Simbologia
2. INFORMACION DE SEGURIDAD 2.1 ADVERTENCIAS Leer cuidadosamente este manual antes de usar el equipo. ECLERIS no asume responsabilidad por daños que puedan ocurrir si el equipo no es utilizado de acuerdo a las instrucciones y observando los criterios que se mencionan a continuación: ... -
Página 4: Introduccion
Reparación o manipulación por personal no autorizado. …se produjeran daños personales o materiales a terceros, ECLERIS, el fabricante y vendedor de estos equipos, no asumen responsabilidad alguna por dichos daños. No desechar el aparato, como así tampoco ninguno de sus accesorios junto con los residuos domésticos. -
Página 5: Uso Previsto
ópticas y poder generar imágenes en 3 dimensiones. El sistema admite distancias de trabajo de entre 200 y 400mm de distancia focal. Está previsto que la consola se pueda colgar del antebrazo de los microscopios ECLERIS o bien sea usada como consola de mesa. -
Página 6: Unidad Principal - Panel Delantero
MANUAL DE USUARIO – PROCAM HD 3D CABLE DE ALIMENTACIÓN OPCIONAL: CABLE EXTENSOR 4m. 3.3.1 UNIDAD PRINCIPAL – PANEL DELANTERO 1. Conector de entrada Frontal Video (Señales + Alimentación) 2. Interruptor de encendido/apagado. 3.3.2 UNIDAD PRINCIPAL – PANEL TRASERO 1. Conector de salida de Video 3D- 2. -
Página 7: Instalacion Y Puesta En Marcha
1) Desempaque el equipo cuidadosamente. 2) Si Ud. Posee un microscopio ECLERIS, podrá anclar la consola 3D en el antebrazo del microscopio, o en la fuente de luz ECLERIS. Para ello deberá utilizar los pernos de anclaje de la consola, que encajarán en los orificios para anclaje presentes en la fuente... - Página 8 MANUAL DE USUARIO – PROCAM HD 3D 5) Conecte el/los cables de video HDMI entre el monitor y la consola. Ambas señales de video (2D y 3D) están presentes de forma simultánea en los conectores de salida, si no desea ver imágenes en alguno de los formatos (2D y 3D) no es necesario conectar ambos cables.
-
Página 9: Funciones
MANUAL DE USUARIO – PROCAM HD 3D alcance la focalización óptima. En caso de ser necesario realizar modificaciones en el foco con el mínimo aumento, deberá volver a verificar el foco con el máximo aumento. Reitere el procedimiento hasta lograr focalizar correctamente en todos los aumentos. -
Página 10: Funcion Windows
MANUAL DE USUARIO – PROCAM HD 3D 5. Indicador Función Balance de Blanco. 6. Indicador Nivel de Windows 5.1 FUNCION WINDOWS Con la función Ventana (Window) seleccionada, se reduce la porción activa donde la videocámara realiza un ajuste de ganancia, esto quiere decir que una porción menor al área total de imagen en el video-monitor será... -
Página 11: Funcion Balance De Blancos (White Balance)
MANUAL DE USUARIO – PROCAM HD 3D Cuando el equipo esté grabando en la memoria el nivel de una función, se podrá observar un destello en el indicador luminoso de la función balance de blancos (indicador central). 5.3 FUNCION BALANCE DE BLANCOS (WHITE BALANCE) La función Balance de Blancos le permite al equipo realizar una calibración interna para... -
Página 12: Cambio De Fusibles
MANUAL DE USUARIO – PROCAM HD 3D Espere al menos quince minutos luego de la limpieza del equipo antes de volver a conectarlo y utilizarlo. 6.2 CAMBIO DE FUSIBLES Para evitar pérdidas de tiempo por indisponibilidad se recomienda contar con fusibles de repuesto. -
Página 13: Solución De Problemas
MANUAL DE USUARIO – PROCAM HD 3D REFRIGERACION Forzada SALIDA DE VIDEO - 2D 1920x1080p60 (HDMI) SALIDA DE VIDEO - 3D 1920x1080p30 (HDMI) GENERACION DE VIDEO 2 x 1920x1080p30 MODO 3D Side by Side ADAPTADORES CABEZAL/BINOCULAR Ecleris/Carl Zeiss®, Leica®, Global®, Kaps®... - Página 14 MANUAL DE USUARIO – PROCAM HD 3D Póngase en contacto con el Sistema con falla general. Servicio Técnico más cercano. Monitor apagado. Encienda el monitor. En caso de que el monitor Selector de entrada HDMI del disponga de múltiples entradas Enciende la luz monitor incorrecta.
-
Página 15: Servicio Técnico
(1) año a partir de la fecha de la factura de compra. ECLERIS no es responsable por daños causado por el equipo o hacia el equipo debido al mal uso, negligencia, limpieza o almacenaje incorrectos. Las reparaciones hechas por personas no autorizadas por ECLERIS anularán esta garantía. - Página 16 Daños resultantes de conexiones a tensiones de alimentación incorrectas. Sin tomar en cuenta la situación de la garantía, todos los gastos de envío hacia o desde una de las instalaciones autorizadas por ECLERIS son responsabilidad del cliente. Página 16 de 16...
