Graco Dura-Flo 1800 Reparación
Ocultar thumbs
Ver también para Dura-Flo 1800:
- Instrucciones - lista de piezas (94 páginas) ,
- Instrucciones - piezas (24 páginas) ,
- Instrucciones - lista de piezas (38 páginas)
Publicidad
Enlaces rápidos
Reparación-Piezas
Dura-Flo
Bases de acero al carbono o acero inoxidable. Para usar con bombas Graco,
pulverizadores y sistemas de manipulación de fluidos. Únicamente para uso profesional.
Bases Dura-Flo 1800 (430 cc)
Bases Dura-Flo 2400 (580 cc)
Instrucciones importantes de seguridad
Lea todas las advertencias e instrucciones de este
manual. Guarde estas instrucciones.
Consulte la página 3 para ver información sobre el modelo, incluida la presión máxima de trabajo.
™
Bases
312590R
ES
TI8341b
Publicidad
Manuales relacionados para Graco Dura-Flo 1800
Resumen de contenidos para Graco Dura-Flo 1800

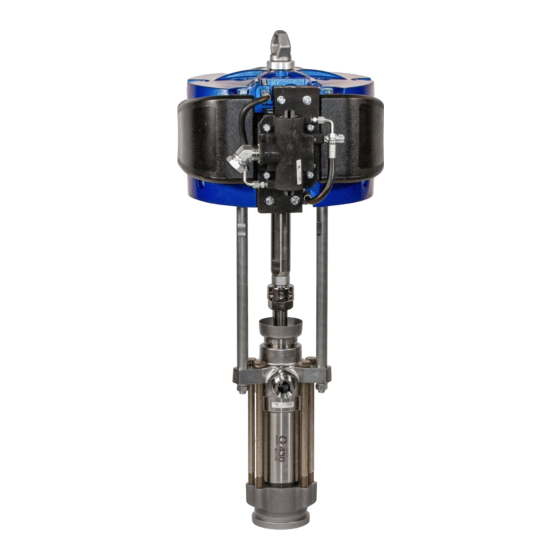

- Página 1 ™ Dura-Flo Bases 312590R Bases de acero al carbono o acero inoxidable. Para usar con bombas Graco, pulverizadores y sistemas de manipulación de fluidos. Únicamente para uso profesional. Bases Dura-Flo 1800 (430 cc) Bases Dura-Flo 2400 (580 cc) Instrucciones importantes de seguridad Lea todas las advertencias e instrucciones de este manual.
-
Página 2: Tabla De Contenido
Garantía estándar de Graco ....26 Información sobre Graco ....26... -
Página 3: Modelos
Severe Duty: para resistencia a la corrosión y al desgaste, además de características de baja fricción. MaxLife: MaxLife es un recubrimiento duro patentado de Graco para varillas de bomba de pistón y cilindros. MaxLife ofrece una superficie de desgaste lisa y más dura, sin porosidad, a la vez que proporciona una excelente resistencia química y a la corrosión. -
Página 4: Bases De Bomba De 580 Cc
Modelos Piezas de Cuer Construcción Construcción Construcción Construcción Empaquetadu- Empaquetadu Tamaño base de varilla de cilindro de bola de asiento ras de pistón ras de cuello L430C2 430cc Acero inoxi- Acero inox. Carburo de UHMWPE UHMWPE carb. dable con con Severe tungsteno Chromex Duty... - Página 5 Modelos Construc- Piezas de Cuer Construc- Construcción Construcción Empaquetadu- Empaquetadu Tamaño ción de base ción de varilla de cilindro de bola ras de pistón ras de cuello asiento 236226 580 cc Acero inox. Acero inox. Carburo de 3 de UHMWPE/ 3 de UHM- inox.
-
Página 6: Advertencias
Advertencias Advertencias Las advertencias siguientes corresponden a la configuración, el uso, la conexión a tierra, el mantenimiento y la reparación de este equipo. El signo de exclamación le indica que se trata de una advertencia general y el símbolo de peligro se refiere a un riesgo específico de procedimiento. Consulte a menudo estas advertencias. ADVERTENCIA En este manual encontrará... - Página 7 Advertencias ADVERTENCIA PELIGRO DEBIDO AL USO INCORRECTO DEL EQUIPO El uso incorrecto del equipo puede causar la muerte o lesiones graves. • No use el equipo si está cansado o bajo los efectos de medicamentos o del alcohol. • No exceda la presión máxima de trabajo o el rango de temperatura del componente con menor valor nominal del sistema.
-
Página 8: Reparación
Reparación Reparación Procedimiento de Herramientas necesarias descompresión • Juego de llaves de tubo • Juego de llaves inglesas • Llave regulable de 24" • Llave dinamométrica • Mazo de goma • Prensa de husillo El aire atrapado puede hacer que la bomba funcione •... -
Página 9: Desmontaje
Reparación Desmontaje 8. Desenrosque completamente el tapón de la válvula de purga (35) del cuerpo de la válvula (34). Limpie las roscas de la válvula y el orificio de Disponga en orden las piezas desmontadas para purga. No es necesario retirar el cuerpo de la facilitar el re-montaje. -
Página 10: Volver A Montar
Reparación Volver a montar 5. Lubrique la junta tórica (27*) y el sello (6*). Instale la junta tórica en el alojamiento del asiento de admisión (15). Instale el alojamiento del asiento 1. Si se extrajo la guía de la bola (9), coloque las de admisión (15), la bola de admisión (16), la guía partes planas de la varilla de desplazamiento (1) de la bola (14), y el sello (6*) en el alojamiento de... - Página 11 Reparación Apriete a un par de 156-171 N•m (115-126 lb-pie). Apriete a un par de 135-169 N•m (100-125 lb-pie). En el caso de 241648, 249991 y 15F298, limite el apriete a un par de 27-40 N•m (20-30 lb-pie). Apriete a un par de 459-481 N•m (338-354 lb-pie). Apriete diametral y homogéneamente hasta 244-264 N•m (180-195 lb-pie).
-
Página 12: Piezas
Piezas Piezas TI8340c 312590R... -
Página 13: Bases Dura-Flo 1800 (430 Cc)
Piezas Bases Dura-Flo 1800 (430 cc) Vea el Diagrama de las piezas, en la página 12. Los números de pieza varían según la base. Para encontrar el número de pieza usado en su base, lea hacia abajo hasta encontrar la referencia deseado y después vaya de izquierda a derecha hasta encontrar el número de pieza de su base. -
Página 14: Bases De Acero Inoxidable
Piezas Bases de acero inoxidable N.º pieza de base Ref. Cant Descripción 222805 241956 246925 C59703 249992S n.º VARILLA, desplazamiento; acero inox. 184276 184276 184276 15G852 VARILLA, desplazamiento; Ultralife 687118 KIT, reparación; incluye empaquetaduras de 222845 222845 222848 222845 253744 pistón y cuello, y elementos 5, 6 y 27;... - Página 15 Piezas N.º pieza de base Ref. Descripción Cant. 246987 246988 20B139 L430SS L430SM n.º ACCESORIO DE CONEXIÓN, salida; 184387 184387 184387 184387 1-1/2 pulg. npt(m) x M42 x 20; acero inox. ACCESORIO DE CONEXIÓN, salida; 184470 3/4 npt(m) x M42 x 20; acero carb. JUNTA TÓRICA;...
-
Página 16: Bases Dura-Flo 2400 (580 Cc)
Piezas Bases Dura-Flo 2400 (580 cc) Vea el Diagrama de las piezas, en la página 12. Los números de pieza varían según la base. Para encontrar el número de pieza usado en su base, lea hacia abajo hasta encontrar la referencia deseado y después vaya de izquierda a derecha hasta encontrar el número de pieza de su base. - Página 17 Piezas Bases de acero inoxidable N.º pieza de base N.º Descripción Cant. L580SS L580S 222803 222993 222994 236226 ref. M SST VARILLA, desplazamiento; acero inox. 184002 15G854 184002 184002 184002 184002 KIT, reparación; incluye empaquetaduras de pistón y 222875 253745 222875 222879 222876 222875 cuello, y elementos 5, 6 y 27;...
- Página 18 Piezas N.º pieza de base N.º Descripción Cant. 236230 241648 15F298 249991 20B125 20B121 ref. BOLA, pistón; acero inox.; 38,1 mm (1,5 pulg.) 109220 109220 109220 BOLA, pistón; nitruro de silicona; 38,1 mm (1,5 pulg.) 119669 119669 119669 PISTÓN; asiento de carburo 222802 222802 222802 253741 253741 222802 GUÍA, bola, admisión 184282 184282 184282 184282 184282 184282...
-
Página 19: Kits De Reparación
Ref. Descripción 184185 PRENSAESTOPAS, hembra, cuello; acero inoxidable 18E282 Accesorio de reparación. Apto para las bases Dura-Flo 1800 (430 cm3) y Dura-Flo 109315 EMPAQUETADURA EN V, 2400 (580 cm3) cuello; PTFE 184235 PRENSAESTOPAS, macho, Empaquetaduras de UHMWPE cuello;... - Página 20 Kits de reparación Kit de reparación 222880, para Dura-Flo 2400 (estándar para 241648) NOTA: PTFE relleno con carbono para utilizarlo con agua hasta 60 °C (140 °F). Limite el apriete de la tuerca de empaquetadura a 27-40 N•m (20-30 lb-pie). Ref.
-
Página 21: Empaquetaduras De Ptfe Y Cuero
Kits de reparación Empaquetaduras de PTFE y Kit de conversión de recambio de cuero/PTFE 222847 para Dura-Flo 1800 cuero Ref. N.º pieza Descripción Cant. Empaquetaduras Empaquetaduras 184232 PRENSAESTOPAS, macho, de cuello de pistón pistón; acero inoxidable 184312 EMPAQUETADURA EN V, pistón;... -
Página 22: Empaquetaduras De Ptfe
Kits de reparación Empaquetaduras de PTFE Empaquetaduras de UHMWPE y cuero Empaquetaduras Empaquetaduras de pistón de cuello Empaquetaduras Empaquetaduras de pistón de cuello TI8389a1 TI8389a2 Kit de reparación 222846, para Dura-Flo TI8389a1 TI8389a2 1800 (estándar para 222998) Kit de reparación 222848, para Dura-Flo 1800 (estándar para 246925 y 24W644) Ref. - Página 23 Kits de reparación Kit de conversión 222878, para Dura-Flo Kit de reparación 222881, para Dura-Flo 2400 2400 (estándar para 15F298) NOTA: Limite el apriete de la tuerca de Ref. N.º pieza Descripción Cant. empaquetadura a 27-40 N•m (20-30 lb-pie). 184236 PRENSAESTOPAS, macho, pistón;...
-
Página 24: Dimensiones
Especificaciones técnicas Presión máxima de trabajo del Consulte los Modelos en la 3. fluido Área efectiva de la base Dura-Flo 1800 (430 cc): 18 cm (2,79 pulg. Dura-Flo 2400 (580 cc): 24 cm (3,72 pulg. Tamaño de la entrada de fluido Consulte las Dimensiones, página 24. -
Página 25: Propuesta De California 65
Propuesta de California 65 Propuesta de California 65 RESIDENTES DE CALIFORNIA ADVERTENCIA: Cáncer y daño reproductivo - www.P65Warnings.ca.gov. 312590R... -
Página 26: Garantía Estándar De Graco
Graco garantiza que todo equipo mencionado en este documento fabricado por Graco y que lleve su nombre está exento de defectos de material y de mano de obra en la fecha de venta por parte de un distribuidor autorizado de Graco al cliente original. A excepción de cualquier garantía especial, extendida o limitada publicada por Graco, Graco, durante un periodo de doce meses desde la fecha de venta, reparará...
