Moveis Lopas DUNA Instrucciones De Armado

CÓDIGO
N° CODE DESCRIÇÃO/ DESCRIPTION/ DESCRIPCIÓN
CÓDIGO
1 65514 LATERAL DIREITA/ RIGHT SIDE/ LATERAL DERECHA
2 65515 LATERAL ESQUERDA/ LEFT SIDE/ LATERAL IZQUIERDA
3 65517 TAMPO INFERIOR/ LOWER TOP/ TAPA INFERIOR
4 65520 PRAT DA GAVETA/BIG SHELF/ESTANTE GRANDE
5 65522 PRAT CENTRAL/CENTER SHELF/ESTANTE CENTRAL
6 65523 PRATELEIRA INFERIOR/ LOWER SHELF / ESTANTE INFERIOR
7 65524 PRAT SUPERIOR/UPPER SHELF/ESTANTE SOPERIOR
8 65525 TAMPO CENTRAL/ CENTER TOP/TAPA CENTRAL
9 65518 TAMPO SUPERIOR/ UPPER TOP/ TAPA SUPERIOR
10 65531 LATERAL DE GAVETA DIREITA/ RIGHT DRAWER SIDE/ LATERAL DERECHA DE CAJÓN
11 66642 LATERAL DE GAVETA ESQUERDA/ LEFT DRAWER SIDE/ LATERAL IZQUIERDA DE CAJÓN
12 65535 FRENTE GAVETA/ DRAWER FRONT/ FRENTE CAJÓN
13 65538 MOLDURA SUPERIOR / UPPER FRAME/ MARCO SUPERIOR
14 65540 DIVISÃO / DIVISION/ DIVISIÓN
15 65542 RODAPÉ FRONTAL/ FRONT BASEBOARD/ ZÓCALO FRONTAL
16 65545 RODAPÉ TRASEIRO/ REAR BASEBOARD/ ZÓCALO TRASERO
17 65549 PINÁZIO RODAPÉ/ MULLION BASEBOARD/ PARTELUZ ZÓCALO
18 65552 DIVISAO MAL FRONT/FRONT SMALL DIVISION/DIVISION PEQUEÑA FRONTAL
19 65555 DIVISAO MAL TRAS/BACK SMALL DIVISION/DIVISION PEQUEÑA TRASERA
20 65556 PORTA/ DOOR/ PUERTA
21 42179 DISTANCIADOR FRONTAL/ FRONT SPACER/ SEPARADOR FRONTAL
22 65587 DISTANCIADOR TRASEIRO/ BACK SPACER/ SEPARADOR TRASERO
23 65558 COSTA LATERAL/ SIDE BACK/ RESPALDO LATERAL
24 65559 FUNDO GAVETA/ DRAWER BOTTOM/ FONDO CAJÓN
26 65533 TRASEIRO GAVETA/ DRAWER BACK/ TRASERO CAJÓN
OPCIONAIS/ OPTIONALS/ OPCIONES
27 65444 ESPELHO / MIRROR/ ESPEJO
Rod. Prefeito Adolfo Nicolato, Km 10 - Rodeiro/MG - CEP:36510-000
+ 55 32 3577-3300 www.grupolopas.com.br
20
20
27
27
27
27

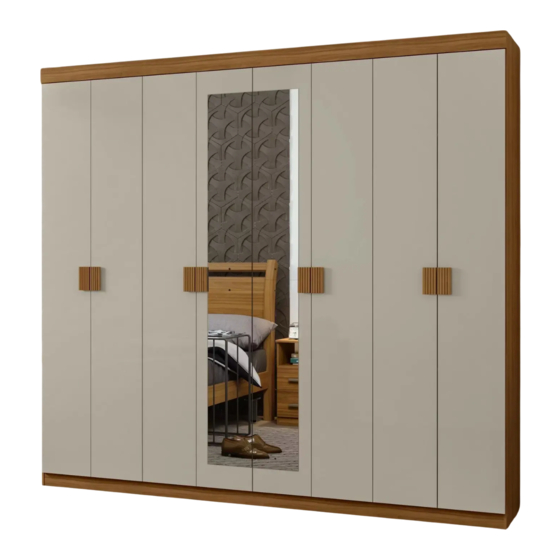

INSTRUÇÕES DE MONTAGEM ROUPEIRO DUNA 8PTS
ASSEMBLY INSTRUCTIONS DUNA WARDROBE
INSTRUCCIONES DE ARMADO ROPERO DUNA
65452 - A3 - 11/02/2022
DIMENSÃO (mm)
DIMENSION (mm)
DIMENSIÓN (mm)
COMP. LARG. EPS
LEN. WID. DEP
LON. ANC. ESP
2180 450 12
2180 450 12
2345 450 12
575 450 12
575 350 12
575 350 12
575 350 12
2345 450 12
2345 450 12
350 120 12
350 120 12
500 160 15
2369 80 15
1650 450 15
2345 70 15
2345 70 15
418 70 15
350 80 15
350 80 15
2025 291 15
380 38 25
380 38 25
2365 403 2,7
462 352 2,7
450 120 12
900 235 3
13
09
18
18
19
02
18
08
14
22
04
07
14
22
21
05 07
14
06 05
21
06
20
20
22
20
20
20
20
03 21
17
17
17
16
15
Peso máximo suportado
Maximum weight supported
Peso máximo soportado
A -
PARAFUSO 3,5X20MM
3,5X20MM SCREW
MATERIAL QUANTIDADE
TORNILLO 3,5X20MM
RAW MATERIAL QUANTITY
MATERIA PRIMA CANTIDAD
CÓD. 2837
B -
PARAFUSO 3,5X25MM FLANGEADO
MDP 1
3,5X25MM WASHER HEAD SCREW
MDP 1
TORNILLO 3,5X25MM FLANGEADO
MDP 1
MDP 2
CÓD. 24120
MDP 2
C -
PARAFUSO 5,0X40MM SOBERBO
MDP 2
5,0X40MM SCREW
MDP 2
TORNILLO 5,0X40MM
MDP 1
MDP 1 CÓD. 25370
MDP 4
D -
CABIDEIRO
565X20X16MM
MDP 4
COAT HANGER
MDP 4 PERCHERO
MDP 1
MDP 3
MDP 1
E - DOBRADIÇA 26MM
MDP 1
26MM FRAME WING
BISAGRA 26MM
MDP 3
MDP 3
CÓD. 24739
MDP 1
MDP 8
F -
PARAFUSO 3,5X12MM FLANGEADO
MDF 8 3,5X12MM WASHER HEAD SCREW
TORNILLO 3,5X12MM FLANGEADO
MDF 8
HDF 5 CÓD. 29687
HDF 4
G -
CANTONEIRA PLÁSTICA
MDP 4
PLASTIC CORNER PLATE
ESQUINERO PLÁSTICO
VIDRO 4
20X20X42MM
H -
CAVILHA MADEIRA 6X30MM
6X30MM WOODEN DOWEL
TARUGO DE MADERA 6X30MM
CÓD. 1977
I - COLA BRANCA
WHITE GLUE
COLA BLANCA
CÓD. 48402
J -
PARAFUSO 3,5X12MM
3,5X12MM SCREW
23
TORNILLO 3,5X12MM
CÓD. 38024
23
K -
PERFIL H
H PROFILE
PERFIL H
23
CÓD. 65442
2345MM
23
L - PREGO 10X10
10X10 NAIL
CLAVO 10X10
23
CÓD. 2259
23MM
M -
SUPORTE CABIDEIRO
COAT HANGER SUPPORT
SOPORTE PARA PERCHERO
45X24X19MM CÓD. 2515
04
01
N -
SUPORTE DE PRATELEIRA
22 SHELF SUPPORT
SOPORTE PARA ESTANTE
CÓD. 2537
13X8MM
21
11
26
24
12
10
O -
TCALÇO DOBRADIÇA 26MM Termo de Garantia
24
16
26MM DOOR WING
SOPORTE BISAGRA 26MM DISPOSIÇÕES E PRAZOS DE GARANTIA
A Móveis Lopas estipula que o produto especificado fica garantido pelo prazo de um (180) dias, à partir da data
de emissão da nota fiscal, sendo os noventa (90) primeiros dias relativos à garantia legal prevista nos termos
CÓD. 24748 do artigo 26, II do CDC e os demais noventa(90) dias, relativos a garantia contratual contra defeitos de fabricação.
Quaisquer garantias adicionais fornecidas pelo lojista são de responsabilidade exclusiva destes, sendo portanto
16
P - SAPATA EM L
08
os únicos responsáveis em caso de defeito do produto após a garantia legal.
PAD
A Móveis Lopas não possuiu pontos de assistência técnica.
ZAPATA
Constatado o eventual defeito de fabricação, o consumidor deverá entrar em contato com a loja onde adquiriu
o produto.
CÓD. 41805
No prazo de garantia, as partes eventualmente defeituosas serão substituídas gratuitamente, por outra da mesma
32 linha e modelo, assim como a mão-de-obra aplicada.
Q - 16
ARRUELA 1/4"
O projeto, instalação e a montagem na residência do consumidor não são de responsabilidade da Móveis Lopas.
1/4" WASHER
A montagem deve seguir corretamente as instruções que se encontram dentro da embalagem de cada módulo.
ARANDELA 1/4"
Esta garantia é válida em todo o território brasileiro.
EXCLUSÃO DA GARANTIA
O presente termo exclui de sua garantia:
CÓD. 29776
02
·d anos causados em conseqüência de acidentes, mau uso, manuseio ou deslocamento incorreto dos produtos;
R - ·d anos causados por montagem inadequada;
TAPA FURO ADESIVO 13MM
20
ADHESIVE 13MM SCREW COVER
·d anos em decorrência de agentes externos (inundações, incêndios, etc);
TAPA TORNILLO ADESIVO 13MM
CÓD. 1518 ·d anos causados pela utilização de produtos de limpeza não recomendados por este manual;
·d espesas de transporte, frete ou seguro;
·d efeitos oriundos da utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva ou
24
CÓD. 16431
em locais de altas/baixas temperaturas, poeira ou acidez.
S -
PAR CORREDIÇA TELESCÓPICA CUIDE BEM DO SEU MÓVEL
04
BALL BEARING SLIDES
Dicas de limpeza e conservação:
CORREDERAS TELESCOPICAS
- Para limpar corretamente seu produto, use sempre um pano liso e levemente umedecido com água;
CÓD. 27832 - Não se esqueça de enxugar o seu móvel! Ele não deve permanecer úmido, pois a água pode prejudicar o
60
350MM
acabamento ou causar mofo na madeira;
- Não se recomenda o uso de produtos à base de amoníaco.
T -
ADESIVO LOGO LOPAS
01
-Não utilize esponja de aço ou qualquer material que possa arranhar a superfície do produto durante a limpeza.
LOPAS LOGO ADHESIVE
- Não utilize plásticos ou papéis coloridos para forrar seu
ADHESIVO LOGOTIPO LOPAS
- Evite arrastar objetos em cima do móvel. Eles podem riscar e prejudicar o acabamento de seu móvel.
- O material dos seus móveis tem um tratamento contra fungos e cupins, mesmo assim, em ambientes infestados
recomenda-se a dedetização antes de instalar a s
CÓD. 42700
15
40X18X2,4MM
- Tente evitar a exposição direta ao sol. Sugere-se utilização de cortinas para proteger seu móvel;
U - PARAFUSO 3,5X35MM
27
3,5X35MM SCREW
TAKING GOOD CARE OF YOUR FURNITURE
TORNILLO 3,5X35MM
CÓD. 1970
Cleaning and caring instructions:
- Wipe the wood furniture down with a moist cloth to properly clean the furniture.
CÓD. 30836
44 - Do not forget to dry your furniture out. Humidity can damage the finish or create mould.
- Chemical products are not recommended;
V - PARAFUSO 4,5X50MM 16
- Never clean the furniture with scouring powders, steel scrubber pads or any other product which can scratch its
4,5X50 SCREW
TORNILLO 4,5X50MM - Furniture surfaces should not be covered with colored plastic or paper sheets.
- Avoid dragging objects on top of the furniture. They might scratch the finishing.
- Wood furniture are made of mould and termites resistant materials, however, it is recommended to use termiticides
in infested places before installing the furniture.
01 CÓD. 30837
- Avoid furniture exposure to direct Sun light. Drapers suggested.
08
W - PUXADOR BRA-M-0320
CUIDE BIEN DE SU MUEBLE
BRA-M-0320 HANDLE
TIRADOR BRA-M-0320
Indicaciones de limpieza y conservación
- Para limpiar correctamente su muebles de madera, siempre use un paño húmedo.
ROVERE NATURALE - CÓD. 65440
- No se olvide de secar su muebles! No debe permanecer húmedo, pues el agua puede perjudicar el acabado o
IMBUIA NATURALE - CÓD. 65441
128 120MM causar moho en la madera.
CARVALHO NATURALE - CÓD. 65439
- No es recomendable utilizar productos con amoniaco.
- No utilizar esponjas de acero o cualquier material que dañe la superficie de los muebles.
- No utilizar plásticos o papeles coloridos para forrar los muebles.
- Evite arrastrar objetos encima de los muebles. Ellos pueden riscar o dañar el acabado de su mueble de cocina.
OPCIONAIS/ OPTIONALS/ OPCIONES
- El material de los muebles tiene un tratamiento contra los hongos y las polillas, aun así, en ambientes infectados,
se recomienda desinfectar antes de instalar su mueble.
08
04 X - PINO PARAFUSO PARA ESPELHO.
- Evite la exposición directa al sol. Se sugiere la utilización de cortinas para proteger sus muebles.
SCREW SUPPORT TO FIX MIRROR.
SOPORTE DE TORNILLO PARA FIJAR
EL ESPEJO.
CÓD. 2531
Y - PARAFUSO 3,5X16MM PARA ESPELHO 08
207
3,5X16MM SCREW TO FIX MIRROR
TORNILLO 3,5X16MM PARA FIJAR EL ESPEJO
CÓD. 14056
Z -
PÉ OPCIONAL 70MM
10
04 70MM OPTIONAL FOOT
PIÉ OPCIONAL 70MM
CÓD. 42244 - CARVALHO NATURALE
CÓD. 42246 - ROVERE NATURALE
CÓD. 2248 - IMBUIA SOFT
AA - PARAFUSO 3,5X14MM
40
16
3,5X14MM SCREW
TORNILLO 3,5X14MM
PÉ OPCIONAL 70MM
70MM OPTIONAL FOOT
CÓD. 2834
PIÉ OPCIONAL 70MM
