Spirax Sarco LCS3050 Manual De Instrucciones

Interruptor de nivel bajo de agua para una sonda
Descripción

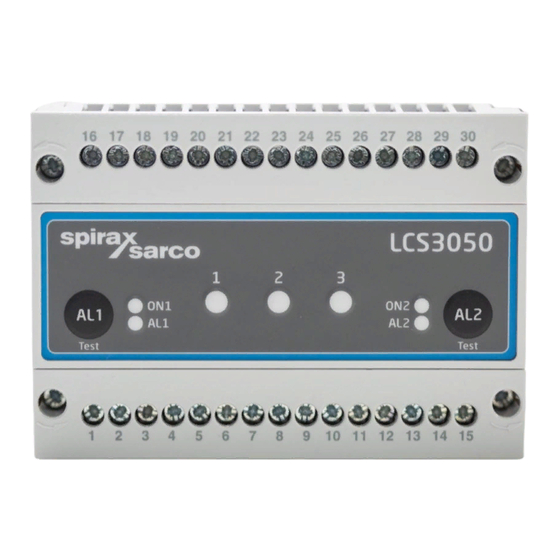

El interruptor de nivel LCS3050 se usa junto con la sonda de nivel LP40 para limitar el nivel de agua en calderas de vapor y plantas de agua
caliente (presurizadas). Los limitadores de nivel de agua paran el calentamiento cuando el nivel de agua cae por debajo del nivel mínimo
establecido (nivel bajo de agua).
El interruptor de nivel LCS3050 ha sido diseñado para conectar una sola sonda. También se dispone de una versión para dos sondas.
Cuando el nivel del agua cae por debajo del nivel bajo, la sonda de nivel queda expuesta y se activa una alarma de nivel bajo en el interruptor
de nivel. Este punto de conmutación está determinado por la longitud de la varilla de la sonda (sonda de nivel LP40). Una vez transcurrido el
tiempo de retardo de desactivación, los dos contactos de señal de salida del interruptor de nivel abrirán el circuito de seguridad para que
continúe el calentamiento. La desconexión del calentamiento se enclava en un circuito de seguridad externo y solo puede desactivarse cuando
la sonda de nivel entra de nuevo en el agua.
Asimismo, una salida de señales para dispositivos de señalización externos se cierra al instante.
También se activará una alarma si se produce un mal funcionamiento en la sonda de nivel y/o de la conexión eléctrica. Una rutina de
autocomprobación automática monitorea las funciones de seguridad en el interruptor de nivel y las sondas de nivel. En caso de un funcionamiento
defectuoso, el circuito de seguridad se abrirá instantáneamente y parará el calentamiento.
Los mensajes de alarma y error se indican mediante unos LED y se activa una salida de señales sin retardo.
La alarma se puede simular presionando un botón de prueba.
Directivas y Aprobaciones
Directiva de equipos a presión (PED) 2014/68/EU
Los limitadores de nivel de agua son accesorios de seguridad tal como se
definen en la Directiva de equipos a presión (PED). El interruptor de nivel
LCS3050 junto con la sonda de nivel LP40 tienen la aprobación de la UE según
EN 12952/EN 12953. Estas Directivas establecen, entre otras cosas, los
requisitos establecidos para los sistemas y equipos de limitación para plantas
de calderas de vapor e instalaciones de agua caliente (presurizadas).
Seguridad funcional de acuerdo con IEC 61508
El interruptor de nivel LCS3050 está certificado de acuerdo con IEC 61508
solo si se usa en combinación con la sonda de nivel LP40. Esta norma describe
la seguridad funcional de los sistemas electrónicos eléctricos/electrónicos/
programables relacionados con la seguridad. La combinación de los equipos
LP40 + LCS3050 corresponde a un subsistema de tipo B con nivel de integridad
de seguridad SIL 3.
Boletín VdTÜV "Wasserstand 100" (nivel de agua 100)
El interruptor de nivel LCS3050 junto con la sonda de nivel LP40 está homologado según el Boletín VdTÜV "Nivel de agua 100". El Boletín
VdTÜV "Wasserstand (Nivel de agua) 100" especifica los requisitos establecidos para el control del nivel del agua y el equipo limitador para
calderas.
Directiva LV (bajo voltaje) y CEM (compatibilidad electromagnética)
El interruptor de nivel LCS3050 cumple con los requisitos de la Directiva de bajo voltaje 2014/35/UE y la Directiva CEM 2014/30/UE.
ATEX (atmósfera explosiva)
De acuerdo con la Directiva Europea 2014/34/UE, el interruptor de nivel LCS3050 no debe usarse en áreas potencialmente explosivas.
Aplicaciones Típicas
-
Calderas de vapor
-
Plantas de agua caliente presurizadas
TI-P693-49-ES
EMM Issue 1
La normativa local puede restringir el uso de este producto a condiciones inferiores a las especificadas.
Nos reservamos el derecho a modificar las especificaciones sin previo aviso con el fin de mejorar el producto. © Copyright 2022
