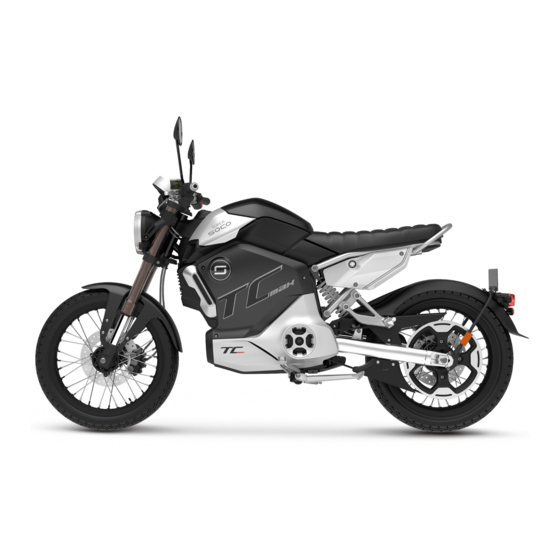

- Página 1 TC MAX...
-
Página 3: Felicidades
FELICIDADES Acabas de convertirte en miembro de la comunidad Mandarina. Bike Agradecemos sinceramente tu apoyo para lograr nuestro sueño de llevar al mundo un scooter eléctrico apto para explorar tu ciudada través de nuevas rutas. Te pedimos amablemente que leas este manual de principio a fin. Nuestras sugerencias y advertencias de seguridad son clave para un buen funcionamiento de tu vehículo. -
Página 4: Tabla De Contenido
ÍNDICE Introducción Muy importante Recomendaciones y datos importantes Recomendaciones en caso de incidentes Recomendaciones antes de utilizar tu vehículo Conociendo tu vehículo Proceso de carga de batería Especificaciones técnicas de tu vehículo Mantenimiento periódico Almacenamiento de tu vehículo Terminos de la garantía... -
Página 5: Introducción
INTRODUCCIÓN Es nuestro deseo agradecerte por escoger este fino vehículo SUPER SOCO TC MAX (en adelan- te, “el producto”) con el respaldo de E-mobility Operations SRL (en adelante “Mandarina. bike”). Nuestro producto es el resultado de la avanzada ingeniería de pruebas exhaustivas y de continuos esfuerzos por lograr confiabilidad, seguridad y rendimiento. -
Página 6: Muy Importante
EN CUENTA DESDE EL PRIMER DÍA Con tu SUPER SOCO TC MAX y el respaldo de MANDARINA.BIKE, pasaste al campo de las personas que disfrutan de un producto propio; es decir, que gozan de plena libertad para ir donde quieran cuando quieran, con máxima facilidad y economía. Esto nos complace profundamente y por eso estamos muy interesados en que disfrutes al máximo su nueva... -
Página 7: Cuando Salgas De Viaje Te Recomendamos Llevar
SIEMPRE TEN EN CUENTA CUANDO SALGAS DE VIAJE TE RECOMENDAMOS LLEVAR: Mantenga sus llantas a 29 PSI adelante y • 32 PSI atrás si conduce solo. Infle la llanta Inflador de mano. trasera con 36 PSI si frecuentemente lleva • Parches para neumáticos. -
Página 8: Recomendacionesy Datos Importantes
RECOMENDACIONES Y DATOS IMPORTANTES La batería del nuevo Vehículo que acaba de comprar, puede no estar comple- tamente cargada al momento de la entrega, el transporte y el almacenamiento. Cargue la batería hasta que esté completamente cargada (el tiempo recomen- dado de las tres primeras cargas es de 12 horas), se recomienda que sólo des- pués de que esto suceda usted haga uso de su Vehículo. - Página 9 RECOMENDACIONES Y DATOS IMPORTANTES Utilice la dimensión de llanta recomendado de acuerdo al rin del Vehículo. Re- emplace las llantas cuando hayan llegado a su límite de servicio. Cuando lleve el cargador en su Vehículo, evite que este entre en contacto con el agua y los golpes fuertes ya que pueden dañar las piezas internas del mismo.
- Página 10 RECOMENDACIONES Y DATOS IMPORTANTES Al reemplazar el fusible, utilice el fusible con la especificación y el estándar de- finido. Está prohibido cablear el circuito sin instalar los fusibles. El fusible y la ranura de instalación del mismo en las tarjetas electrónicas o el cableado deben estar en buen contacto, de lo contrario la incorrecta conexión puede calentar los fusibles y causar un accidente inesperado.
-
Página 11: Uso Adecuado De Una Parrilla
RECOMENDACIONES Y DATOS IMPORTANTES El Vehículo debe ser estacionado o cargado lejos de fuentes de calor e ignición, no debe ser estacionado en tiendas, almacenes o bodegas de mercancías peli- grosas que sean inflamables, explosivos y corrosivos. Al cargar o estacionar el Vehículo, el suiche de encendido debe estar apagado y la llave debe ser retirada del Vehículo. -
Página 13: Tu Seguridad Es Primero
Esta maniobra sirve para asegurarse que un vehículo no aparecerá en el último momento. Señala tus intenciones al circular en tu SUPER SOCO TC MAX. Si vas a cruzar a la derecha o izquierda usa tus brazos para señalar tu intención de virar, esto hará que los demás actores viales puedan prepararse y tomar decisiones seguras para todos. -
Página 15: Recomendaciones Antes Del Uso Del Vehículo
RECOMENDACIONES ANTES DEL USO DEL VEHÍCULO Realiza un chequeo antes de conducir con el fin de asegurar una conducción segura. 1. Asegúrate de usar correctamente el casco. 2. Usa ropa protectora y guantes. 3. Usa protección ocular que no interfiera con tu visión periférica. 4. - Página 16 CONOCIENDO TU E-SCOOTER 1.- Reposapiés pasajero 9.- Suspensión trasera 2.- Asiento 10.- Freno de disco trasero 3.- Retrovisores 11.- Llanta trasera 4.- Farola delantera 12.- Guardabarros trasero 5.- Suspensión delantera 13.- Stop trasero 6.- Llanta delantera 14.- Porta placa 7.- Freno de disco delantero 8.- Gato lateral...
- Página 17 CONOCIENDO TU E-SCOOTER 15.- Leva freno delantero 21.- Medidor líquido de freno trasero 16.- Acelerador 22.- Direccional delantera izquierda 17.- Comando izquierdo 23.- T ablero de instrumentos 18.- Asiento pasajero 24.- Direccional delantera derecha 19.- Comando izquierdo 25.- Medidor líquido de frenos delantero 20.- Leva freno trasero...
-
Página 18: Conociendo Tu Vehículo
CONOCIENDO TU VEHÍCULO 1. DATOS DE IDENTIFICACIÓN Los números de motor y VIN se usan para registrar el Producto. Ellos son el único medio para distinguir su Producto de otros del mismo modelo y tipo. Número de VIN 1.1 TABLERO DE INSTRUMENTOS 1.- Velocímetro: Indica la velocidad actual en km/h El número del VIN se encuentra ubicado en el tubo o mph... -
Página 19: Funcionamiento Del Tablero
CONOCIENDO TU VEHÍCULO 1.2 FUNCIONAMIENTO DEL TABLERO 5.- Porcentaje de carga: Indica la carga actual de la batería en porcentaje Su Vehículo cuenta con un tablero inteligente LCD 6.- Indicador de carga: Indica la carga actual de que cuenta con un sensor de luz que mide la canti- cada batería gráficamente dad de luz del entorno y de acuerdo a ésta encien- de o apaga la retroiluminación del mismo. - Página 20 CONOCIENDO TU VEHÍCULO 2. De esta manera se ingresará en el modo de ajustes del tablero, presione el botón de configuración M durante 2 segundo para que las unidades cambien de kilómetros (KM) a millas (MILES) y de kilómetros por hora (KM/H) a millas por hora (MPH). Si usted vuelve a presionar otra vez el botón de configuración M, las unidades volverán a cambiar.
-
Página 21: Botón Principal De Encendido
CONOCIENDO TU VEHÍCULO cuando éste se encuentre estacionado. Una vez hecho esto el botón principal de encendido se ilu- minará indicando que el Vehículo se encuentra des- bloqueado y listo para encenderse. 2. OPERACIÓN DEL ENCENDIDO DEL VEHÍCULO Su nuevo Vehículo eléctrico cuenta con un sistema de alarma integrado el cual emitirá... -
Página 22: Bloqueo De La Dirección
CONOCIENDO TU VEHÍCULO Cuando desee apagar su Vehículo oprima este bo- tón y el sistema eléctrico se apagará. El botón principal de encendido (A) se ilumina para indicar el estado del Vehículo de la siguiente mane- Ubique el suiche de bloqueo. Gire el manubrio completamente a la izquierda. -
Página 23: Suiches Del Comando Izquierdo
CONOCIENDO TU VEHÍCULO El seguro del asiento se acciona desde el suiche ubicado en la parte lateral izquierda del Vehículo. Inserte la llave en el suiche y gírela en sentido anti horario para desbloquear el sillín. Para cerrarlo nuevamente presiónelo suavemente Evite forzar el sillín para cerrarlo y evite poner obje- tos debajo del mismo antes de cerrarlo. -
Página 24: Suiches Del Comando Derecho
CONOCIENDO TU VEHÍCULO Suiche de direccionales (2): 1. Modo ECO. 2. Modo Normal. Direccionales izquierda se encienden. 3. Modo SPORT. Direccionales derechas se encienden Suiche de luces (2): Suiche para encender la farola: Botón del pito (3): Oprima este botón para hacer sonar el claxon. -
Página 25: Freno Delantero
CONOCIENDO TU VEHÍCULO 6. Para su seguridad, saque la llave cuando no se utilice el Vehículo. Antes de operar su Vehículo, asegúrese que el ace- lerador no este rotado o abierto completamente. Asegúrese que el acelerador no esté pegado y éste velocidad. -
Página 26: Freno Trasero
CONOCIENDO TU VEHÍCULO freno funciona correctamente, si la llanta gira libre- encuentre por encima de la marca mínima. mente y cuando usted acciona el freno, la llanta se detiene inmediatamente. Revise periódicamente el estado de las pastillas de freno y procure que no estén fuera del límite de ser- El depósito de líquido de freno delantero está... -
Página 27: Presión De Las Llantas
CONOCIENDO TU VEHÍCULO 6. PRESIÓN DE LAS LLANTAS mitida, cuando el indicador de carga del tablero este en el nivel mínimo de batería cargue inmedia- Chequee semanalmente la presión de las llantas, tamente. esto incrementará su vida útil y disminuirá el consu- mo de batería. - Página 28 CONOCIENDO TU VEHÍCULO El cargador cuenta con un indicador LED el cuál le Utilice el cargador original (con el sticker de “CSA indicará el estado del proceso de carga: Mandarina.bike” ) al cargar. Rojo: Baterías cargándose No cargue las baterías con un cargador de otras Verde: Baterías completamente cargadas.
-
Página 29: Para Instalar El Pack De Baterías
CONOCIENDO TU VEHÍCULO 6.3 PARA INSTALAR EL PACK DE BATERÍAS para instalar el pack de baterías de modo que la batería extra quede contigua a la batería primaria 1. Utilizando la llave del Vehículo abra la gaveta, pos- del Vehículo. Para utilizar la batería extra apague el teriormente apague el breaker llevándolo a la posi- breaker y llévelo a la posición OFF, posteriormente ción OFF y retire la caja de almacenamiento. - Página 30 CONOCIENDO TU VEHÍCULO Paso 5 :Conecte el cable del cargador a la toma de carga de su Vehículo (si removió la batería, conec- te el cable al puerto de carga de la batería), antes de conectar el cargador a una toma de corriente Cuando se encienda el indicador verde del carga- de pared.
-
Página 32: Especificaciones Técnicas De Tu Vehículo
ESPECIFICACIONES TÉCNICAS DE TU VEHÍCULO Tipo de motor. Motor HUB DC sin escobillas Potencia nominal. 3900 W Potencia máxima. 5100 W Torque máximo. 180 Nm* a la rueda Velocidad máxima de asistencia. 100 KM/h Autonomía. 40 Km @ 25km/h Peso en seco (kg). 134 Kg Suspension delantera Telescópica... - Página 33 ESPECIFICACIONES TÉCNICAS DE TU VEHÍCULO Sistemas del Producto 1. Sistema de Frenos 5. Sistema Eléctrico 1.1 Freno Delantero 5.1 Controlador 1.2 Freno Trasero 5.2 Ramal Eléctrico 2. Sistema Estructural 5.3 Bombillos 2.1 Chasis 5.4 Tablero de instrumentos 2.2 Brazo Oscilante 5.5 Sensores 2.3 Manubrio 5.6 Convertidor...
-
Página 34: Mantenimiento Periódico
ESPECIFICACIONES TÉCNICAS DE TU VEHÍCULO Mantenimiento Periódico Para la seguridad de la conducción, mantenga su Producto en óptimas condiciones y al mismo tiempo lleve a cabo el mantenimiento y el lavado periódico. 1) Aspectos para el mantenimiento periódico y el autodiagnóstico: Compruebe si las tuercas de la rueda delantera y la rueda trasera están apretadas. - Página 35 ESPECIFICACIONES TÉCNICAS DE TU VEHÍCULO Procedimientos de engrase y lubricación: Se recomienda que al menos una vez al año usted lubrique las partes móviles de su Producto como son: El sistema de transmisión por cadena, incluyendo el desviador y el grupo de cambios de marcha, la caja centro del eje de los pedales y sus rodamientos, las ruedas, el tubo del sillín y del manubrio.
- Página 36 ITEMS A REVISAR DIARIO 90 DÍAS 180 DÍAS 270 DÍAS Operación Revisión de mantenimiento preventivo Revisar y calibrar la presión de llantas Nivel de carga de bateria y estado. (voltaje) Inspección, mantenimiento y ajuste de frenos. Operatividad de las fases del motor y modos de manejo.
-
Página 37: Almacenamiento De Producto
ALMACENAMIENTO DE PRODUCTO Limpie bien el Producto. Reduzca la presión de las llantas aproximadamente en 20%. Coloque su Producto sobre un cajón o soporte, de manera que ambas ruedas queden le- vantadas del piso (si esto no es posible, coloque tablas debajo de las ruedas para man- tener la humedad alejada del caucho de las llantas). - Página 38 CRONOGRÁMA DE SERVICIO CRONOGRAMA DE SERVICIO: NOMBRE: VEHÍCULO: PLACA Firma y Sello VEHÍCULO: NIV: Fecha Emobility O. Primer Servicio (A) 1.000 KMs / 6 Meses Lo que suceda primero PUNTOS DE REVISIÓN (A): Tornillería (eje delantero, eje trasero, tensores, posa pies delanteros, posa pies Traseros, tornillos de caliper, tornillos de manillar, Tornillería de chasis).
-
Página 39: Terminos Y Condiciones
TERMINOS Y CONDICIONES: 1.En caso de no cumplir en tiempo y forma con algun servicio sera nula la garantia. 2. En piezas con desgaste natural como balatas, neumáticos, bujes articulados, baleros de rin delanteros y traseros, discos de freno trasero y delantero, conjunto de cadena (pi- ñón, campana, cadena) o banda (poleas y banda), pedales, sensores de luz de freno, no cubre la garantía, en este caso solo se da el mantenimineto para alargar su vida útil, en caso de que se requiera el cambio se le informará... -
Página 40: Terminos De La Garantía
TERMINOS DE LA GARANTÍA: Esta garantía sólo se aplica al propietario original de la vehículos VMOTO o TERMINOS DE LA en su defecto, al propietario con el recibo de compra correspondiente. La GARANTÍA: Garantía Garantía persona que conserve la póliza de garantía, el recibo y el producto será quien Extraordinaria Legal podrá... -
Página 41: Limitaciones De La Garantía
LIMITACIONES DE LA GARANTÍA • Esta garantía no cubre los daños o defectos resultantes de no seguir las instrucciones del manual del propietario, accidentes (caídas y/o golpes), mal uso, negligencia, abuso, uso comercial indebido, modificación o montaje incorrecto. • Esta garantía no cubre los daños por uso indebido de las características del vehículo: peso del conductor, velocidad máxima, manipulación de las características de fábrica y generación de potencia indebida del motor. -
Página 42: Información Particulares
LIMITACIONES DE LA GARANTÍA • Daños, alteraciones y/o modificaciones en sus componentes (Hardware) INFORMACIÓN PARTICULARES Sonidos y vibraciones: El funcionamiento normal de las vehículoss, bajo distintas formas de conducción (con carga, sin carga, diferentes velocidades, climas, etc.), puede generar distintos sonidos y vibraciones. - Página 43 Para cualquier aclaración, petición o sugerencia:...
