Opciones de configuración
24

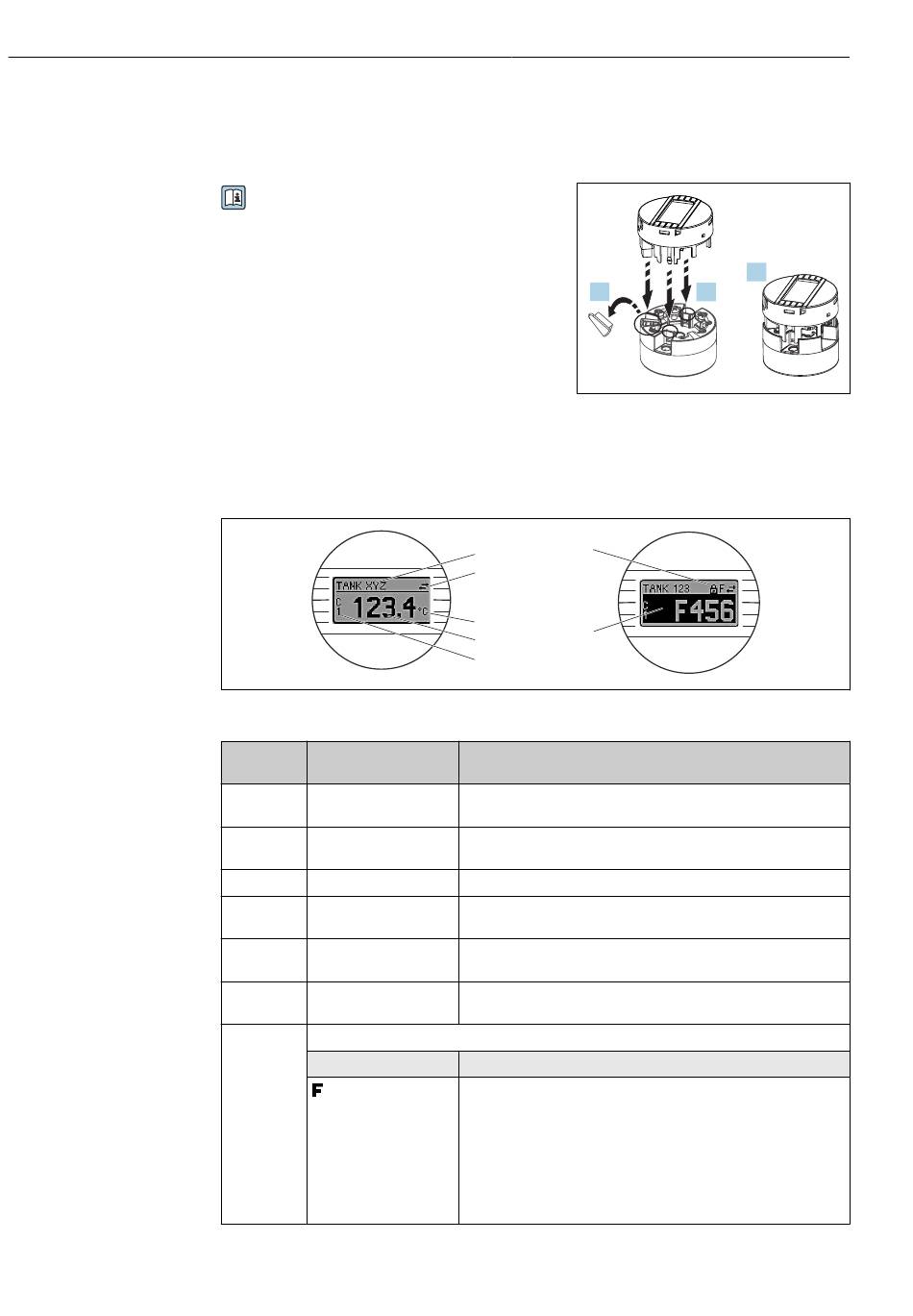

6.1.1 Elementos de indicación y operación del valor medido
Opción: Indicador TID10 para el transmisor para cabezal
También es posible cursar pedido del
indicador en cualquier momento tras la
adquisición del transmisor, véase la sección
de "Accesorios" en el Manual de instrucciones
del equipo.
Elementos de indicación
Transmisor para cabezal
 18 Indicador LC opcional para el transmisor para cabezal
N.º de Función
elemento
1 Muestra la etiqueta
(TAG)
2 Símbolo
"Comunicaciones"
3 Indicador de la unidad
4 Indicador de valores
medidos
5 Indicador del valor/canal
DT, PV, I, %
6 Símbolo "Configuración
bloqueada"
7 Señales de estado
Símbolos
1.
 17 Una el indicador al transmisor
6
1
2
3
7
4
5
Descripción
Etiqueta (TAG), 32 caracteres de longitud.
El símbolo de comunicaciones aparece al leer y escribir mediante el
protocolo de bus de campo.
Indicador de la unidad para visualizar el valor medido.
Muestra el valor medido actualmente.
p. ej., valor primario (PV) para un valor medido del canal 1 o DT para
la temperatura del equipo
El símbolo "Configuración bloqueada" aparece cuando se bloquea la
configuración mediante el hardware.
Significado
Mensaje de error "Fallo detectado"
Se ha producido un error en el funcionamiento. El valor medido ya
no es válido.
El indicador alterna entre la visualización del mensaje de error y de "-
- - -" (ningún valor medido válido presente); consulte el apartado
"Eventos de diagnóstico" →  40.
Puede encontrar información detallada sobre los mensajes de error
en el manual de instrucciones correspondiente.
iTEMP TMT71
3.
2.
A0010227
A0008549
