Resumen de contenidos para PeakTech 2710
- Página 1 2710 Instrucciones de uso Probador FI...
-
Página 2: Tabla De Contenido
Página Tabla de contenidos / Índice 1. instrucciones de seguridad 2. elementos de funcionamiento 3. Funciones básicas 4. Prueba del interruptor automático de corriente residual 4.1 Selección del interruptor diferencial 4.2 RCD normal o selectivo 4.3 Seleccione 0° o 180°. 4.4 Selección de la corriente de prueba 5. -
Página 3: Instrucciones De Seguridad
Nota: Lea atentamente este manual antes de utilizarlo y póngalo a disposición de los siguientes usuarios. 1. instrucciones de seguridad Este dispositivo cumple con las normativas de la UE 2014/30/UE (compatibilidad electromagnética) y 2014/35/UE (baja tensión), tal y como se especifica en la adenda 2014/32/UE (marca CE). - Página 4 No utilice el aparato con tensiones superiores a 230 V. Compruebe la unidad antes de utilizarla y no la utilice si está dañada. Si aparece el símbolo de advertencia de 400 V, desconecte inmediatamente el aparato de la red eléctrica y compruebe el circuito. ...
-
Página 5: Elementos De Funcionamiento

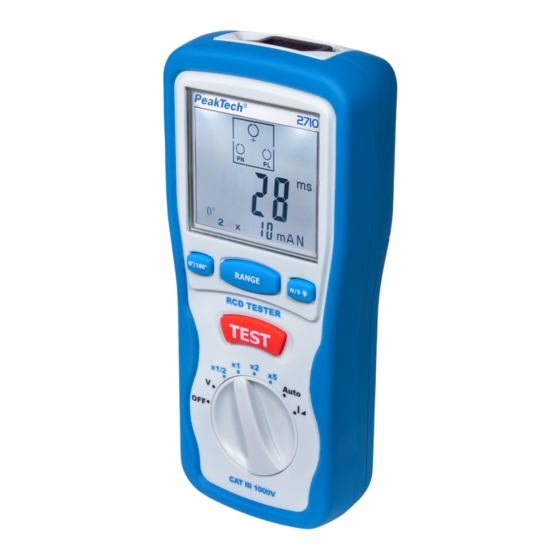

2. elementos de funcionamiento 1. pantalla digital Clave 2. 0/180 3. botón de prueba 4. interruptor de función giratorio 5. Botón N/S y luz de fondo 6. Botón de alcance 7. conexión eléctrica 8. Soporte de lazo 9. tapa de la batería... -
Página 6: Funciones Básicas
3. Funciones básicas La función principal del comprobador es comprobar y medir los valores de disparo de los DDR (dispositivos de corriente residual) / FI (dispositivos de corriente residual): - en tiempo de disparo (ms) o - en la corriente de disparo (mA). Puede probar interruptores diferenciales de 10mA / 30mA / 100mA / 300mA / 500mA y 1000mA independientemente de su tipo (interruptores diferenciales normales o selectivos "S"). -
Página 7: Prueba Del Interruptor Automático De Corriente Residual
Prueba de tensión : No aplique nunca tensiones superiores a 300 V en las tomas de entrada. Conecte el cable de alimentación suministrado a la toma de corriente. Seleccione la función V con el conmutador de funciones y conecte los cables de prueba/enchufes de red al circuito a medir. -
Página 8: Seleccione 0° O 180
4.3 Seleccionar 0° o 180° : Los RCDs pueden reaccionar de forma diferente dependiendo de si la corriente estándar comienza con una media onda positiva (0°) o una media onda negativa (180°). El comprobador se ajusta automáticamente a una corriente que comienza con una media onda positiva (0°). -
Página 9: Especificaciones Técnicas
5. Especificaciones técnicas Pantalla de medición de 3 dígitos Prueba RCD normal (N) o selectiva (S) Funciona con un sistema TT neutro y TN Tensión de funcionamiento: 230V / 50Hz Categoría de sobretensión: Cat III 600V ... -
Página 10: Cambio De Batería
6. cambio de batería Precaución: Para evitar lesiones por lecturas falsas, sustituya las pilas en cuanto aparezca el símbolo de la pila. Asegúrese de que todos los cables de prueba han sido retirados del instrumento y del circuito bajo prueba antes de abrir la caja. -
Página 11: Notas Sobre La Ley De Baterías
7. Notas sobre la ley de baterías Muchos dispositivos se suministran con pilas que se utilizan, por ejemplo, para el funcionamiento de los mandos a distancia. Las baterías recargables también pueden estar instaladas permanentemente en los propios dispositivos. En relación con la venta de estas pilas recargables, nosotros, como importadores, estamos obligados, según la Ley de pilas, a informar a nuestros clientes de lo siguiente Por favor, elimine las pilas usadas de acuerdo con la ley -la eliminación en la... - Página 12 Por la presente confirmamos que todos los dispositivos cumplen las especificaciones indicadas en nuestros documentos y se entregan calibrados de fábrica. Se recomienda repetir la calibración al cabo de un año. PeakTech® 06/2021 Ehr/Ham/Ehr PakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 DE-22926 Ahrensburg / Alemania +49 (0) 4102 97398-80 +49 (0) 4102 97398-99 info@peaktech.de www.peaktech.de...
