Resumen de contenidos para PeakTech 2670

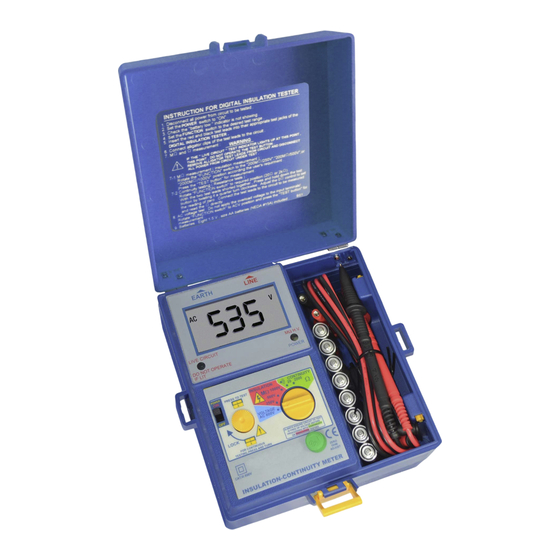

- Página 1 PeakTech 2670 ® Manual de uso Comprobador de aislamiento digital...
-
Página 2: Precauciones De Seguridad
1. Precauciones de seguridad Este producto cumple con los requisitos de las siguientes Directivas Comunidad Europea: 2004/108/CE (Compatibilidad electromagnética) y 2006/95/CE (Bajo voltaje) enmendada 2004/22/EC (Marcado CE). Sobretensión de categoría III 600V. Contaminación de grado Para garantizar el funcionamiento seguro del equipo y eliminar el peligro de daños serios causados por cortocircuitos (arcos eléctricos), se deben respetar las siguientes precauciones. - Página 3 * Use solamente sondas de test de seguridad de 4mm para asegurar un funcionamiento adecuado. * Para evitar descargas eléctricas, no trabaje con este producto en condiciones de humedad o mojado. Las mediciones solo se deben realizar con ropa seca y zapatos de goma.
- Página 4 * Limpie regularmente el armario con un paño húmedo y detergente suave. No utilice abrasivos ni disolventes. * El medidor es apto solo para uso en interiores. * No utilice el medidor antes de que el armario se haya cerrado de forma segura, ya que el terminal puede llevar aún tensión.
- Página 5 ¡PRECAUCIÓN! Nota sobre el uso de las sondas de test de seguridad suministradas de acuerdo con la IEC/EN 61010-031:2008: Las mediciones en el campo de la sobretensión de CAT I o CAT II se pueden realizar con sondas de test sin cubierta, con una sonda metálica manipulable de 18mm de longitud máxima.
-
Página 6: Disposición Del Instrumento
2. Disposición del instrumento Terminal de salida. Pantalla LCD. Indicador de tensión externa. Interruptor de alimentación. Interruptor de prueba. Indicador de encendido. Selector. Ajuste de nula. -
Página 7: Introducción
3. Introducción NOTA: Este medidor se ha diseñado y probado de acuerdo con los requisitos de seguridad para los dispositivos de medición electrónicos, EN 61010, 1:2001. Siga todas las advertencias para asegurar un funcionamiento seguro. ¡ADVERTENCIA! Lea las “Notas de seguridad” antes del usar el medidor. 4. -
Página 8: Características
4. Observe los símbolos eléctricos internacionales que se enumeran a continuación: El medidor está protegido totalmente por doble aislamiento o aislamiento reforzado. ¡Advertencia! Riesgo de descarga eléctrica. ¡Precaución! Consulte este manual antes de usar el medidor. Corriente alterna. 5. Características * Megóhmetro de 3 ½... -
Página 9: Métodos De Medición
6. Métodos de medición 6.1. Precaución en el uso Observe todas las precauciones de seguridad cuando el selector esté situado en 200 M (250, 500 V) o 2000M (1000V). Conecte las sondas de test del medidor al circuito bajo prueba antes de pulsar el interruptor de prueba. No toque los extremos de las pinzas cuando se haya pulsado el interruptor de prueba. - Página 10 6.2.3. Antes de la medición revise siempre lo siguiente No aparece el indicador de “batería baja”. No hay daño visual en el medidor o sondas de test. Pruebe la continuidad de las sondas. Seleccione la función de continuidad y un rango de 20.
-
Página 11: Prueba De Continuidad (Prueba De Resistencia)
PRECAUCIÓN: Nunca gire el selector de función mientras que el interruptor esté pulsado, ya que puede dañar el dispositivo. Nunca toque el circuito bajo prueba durante la prueba de aislamiento. Cuando se complete la prueba, asegúrese de que el interruptor de prueba no está pulsado antes de que se desconecten las sondas de test. -
Página 12: Especificaciones
7. Especificaciones Resistencia de aislamiento: Rango de medición 200M (250V / 500V CC +/- 10%) Resolución 1 recuento / 100 k Rango de medición 2000M (1000 V CC +/- 10%) Resolución 1 recuento / 1M Precisión 1,5% rdg.+5 dgt. (200M rango) 3,0%rdg.+3dgt. -
Página 13: Mantenimiento
Señal acústica por debajo de 10 (en el rango 20) Tensión soportada cumple los requisitos de seguridad de categoría III EN 61010 Dimensiones (AxAxP) 170x165x92 con tapa de carcasa frontal Peso 1,04 kg Accesorios estándar sondas de test, pinzas de cocodrilo, cinta de transporte, pilas y manual 8. -
Página 14: Notificación Legal Sobre Regulaciones De Baterías
8.3. Notificación legal sobre Regulaciones de Baterías El suministro de muchos dispositivos incluye pilas que sirven, por ejemplo, para manejar el mando a distancia. Podría haber baterías o acumuladores integrados en el dispositivo. En relación con la venta de estas baterías o acumuladores, estamos obligados de acuerdo con las Regulaciones sobre Baterías a notificar a nuestros clientes lo siguiente: Deposite las pilas usadas en un punto establecido para ello o... - Página 15 Recomendamos calibrar la unidad de nuevo pasado 1 año. ® © PeakTech 01/2016/Ho. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de...
