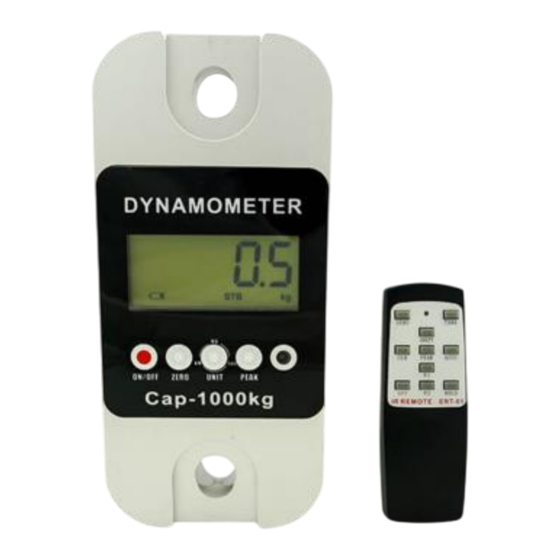

- Página 1 Manual de Instrucciones DINAMOMETRO DIGITAL DE GRUA SERIE DR-T RANGO DESDE 1 HASTA 200 TONELADAS CON CONTROL REMOTO SKU: BLUE-DRT ventas@bluemetric.mx (81) 8315 5764...
-
Página 2: Tabla De Contenido
Contenido GUÍA DE USO SEGURO: ..............................1 CAPÍTULO 1 CARACTERÍSTICAS Y ESPECIFICACIONES ....................1 2. Principales datos técnicos ............................. 2 3. Especificaciones ..............................3 4. Ilustración de apariencia ............................4 5. Fuente de alimentación ............................5 CAPÍTULO 2 LA PANTALLA ............................5 CAPÍTULO 3 GUÍA DE USO ............................ -
Página 3: Guía De Uso Seguro
GUÍA DE USO SEGURO: 1. No sobrecargue el indicador de carga de Dyna-link. 2. No realice gastos de pesaje. Permanezca a distancia cuando medidor de carga Dyna-link está en funcionamiento 3. No realice un peso bajo condiciones de viento fuerte que puede causar una lectura incorrecta 4. -
Página 4: Principales Datos Técnicos
toneladas (t) de libras (lb), Newton y kN (kN) ⯌ infrarrojos del mando a distancia fácil de la calibración (con contraseña) ⯌ El control remoto infrarrojo con muchos funciones: "CERO", "tara", "Clear", "PICO", "acumular", "HOLD", "Unidad de Cambio", "Comprobar tensión" y "Apagado" ⯌... -
Página 5: Especificaciones
3. Especificaciones MODELO Max. capacidad Min. pesan División cuenta total de (Kg / lb) (Kg / lb) (Kg / lb) la pantalla (n) ERT -01 1000 / 2200 10 / 20 0.5 / 1 n = 2000 ERT -02 2000 / 4400 20/40 1 / 2 n = 2000... -
Página 6: Ilustración De Apariencia
4. Ilustración de apariencia CAPACIDAD A(mm) B(mm) C(mm) D(mm Ø(mm) H(mm) MATERIAL 1000kg Aluminio 2000kg Aluminio 3000kg Aluminio 5000kg Aluminio 10000kg Acero 15000kg Acero 20000kg Acero Dirección: Blvd. Antonio L. Rodríguez n. ° 3000, Piso 11 - Of. 1101 - Torre Albia, Col. Santa María, Mty - N.L. C.P.: 64650, México | Email: ventas@bluemetric.mx | (81) 8315 5764... -
Página 7: Fuente De Alimentación
30000kg Acero 50000kg Acero 100000kg 1230 Acero 200000kg 1380 Acero 5. Fuente de alimentación Batería: "LR6 (AA)" pilas alcalinas tamaño. 1.5V ⅹ 3 Actual: la carga Dyna-link media indicador actual es de unos 8 mA DC, 3pcs pilas nuevas puede ser utilizado por cerca de 200 horas. - Página 8 1. Cuando el peso está cambiando, pulse este botón se mostrará la lectura máxima, MANUAL DEL USUARIO 5 ERT1.005.001.SSE 2. Pulse esta tecla de nuevo, la lectura se reanudará el cambio. d. UNIDAD: Presione la tecla de UNIDAD, la unidad en la pantalla LCD se circlely cambiar la secuencia: "kg" → "t" → "libra"...
-
Página 9: Capítulo 3 Guía De Uso
Tecla de función, se utiliza con F2 a la vez. Introduzca la contraseña procedimiento de ajuste. 7. F2 Tecla de función, se utiliza con F1 juntos. Introduzca la contraseña procedimiento de ajuste. 8. HOLD Se utiliza para la función de espera, detalles, véase el Capítulo 3-5. 9. - Página 10 OPERACIÓN PANTALLA Cuando DYNA LINK se enciende, en general, DYNA muestra LINK 〖0〗, si digits pequeña Pulse 【】 0〗 pantalla sin carga, pulse esta tecla. 〖 CERO 0〗 〖 3 tara ◆ TARA DIRECTAMENTE OPERACIÓN PANTALLA Después de encender, colgando tara como honda, por cable en un primer momento, pulse Pulse 【】...
- Página 11 Después de pantalla por encima de dos veces el contenido, el LINK DYNA volverá automáticamente, también puede pulsar 【HOLD】 para volver Búsqueda de acumulaciones OPERACIÓN PANTALLA ILUSTRACIÓN Los tiempos actuales de acumulación 【SHIFT】【ACCU】 〖No.***〗 lectura del peso actual 〖*****〗 Últimos cuatro dígitos del valor total 〖L****〗...
-
Página 12: Capítulo 4 Configuración De Parámetros Y Calibración
10 Mostrar cero OPERACIÓN ILUSTRACIÓN Pantalla actual punto cero 【SHIFT】【ZERO】 11 Unidad OPERACIÓN ILUSTRACIÓN Unidad Elija la unidad, Un = 0: kg, Un = 1: libra, Un = 2: N, Un = 3: KN, Un = 4: toneladas, En general, elija Un = 0 cuando la ex-acción. 【SHIFT】... - Página 13 U x.xx Visualización de la tensión actual de la batería --------- Espere estable Mostrar el punto cero, por lo general "STB", "kg" pantalla En general, voltaje de la batería debe ser mayor que U 3,00, inferior a 4,66 U, si el voltaje es menor que U 2.80, cifras de flash, la batería debe ser recargada.
- Página 14 Pt=1 Elige la posición decimal, la pantalla muestra Pulse 【ZERO】o 0/1/2/3 circular, 0 = xxxxx, 1 = xxxx.x, 2 xxx.xx =, para 【CLERA】 3 = XX.XXX, Cap.500kg DYNA LINK elegir Pt = 1 elegir Ab=24 Mostrar rango cero, A: cero amplia con la mano, Pulse 【TARE】para b: rango de cero automáticamente, 0 a 5 en...
- Página 15 Pulse 【TARE】para OFF 1 Nueva DYNA LINK, la pantalla OFF 1, si DYNA confirmar LINK está calibrado, la pantalla muestra valor calibrada. Pulse 【ZERO】o OFF 2 Seleccione desactivar método, 0 ~ 2 en total 3 opciones; 0: desactivar a mano; 1: si no hay 【CLERA】para operación, la pantallas de visualización 〖...
- Página 16 Pulse 【ZERO】o Ajuste el " Valor "2 LO" o "2 HI 〖02000〗 【CLERA】para ajustar valor, Pulse 【ACCU】para mover dígitos Pulse TARE】para la aceleración de la gravedad 〖g= 〗 confirmar Pulse ZERO】o Nueva DYNA-LINK, la pantalla 9.7930, si Dyna-link 〖9.82 〗 está...
-
Página 17: Calibración
2 Calibración ◆ Un punto del programa de calibración OPERACIÓN PANTALLA ILUSTRACIÓN Tome Cap = 500kg DYNA LINK como ejemplo, Preste atención a que la pantalla muestre 0 después de colgar el peso de tare, se puede colgar peso de tare en un primer momento, a continuación, encienda. - Página 18 Fin de calibración 500.00 Mostrar la capacidad de lo calibrado, a veces pantalla muestra 499.96,499.98,500.02,500.04 500.0 Pulse Mover la posición decimal 【TARE】 Poner el peso Comprobar el punto cero, muestra 0,0, y la pantalla STB Colgantes 500kg de peso 500.0 A continuación es el programa de prueba para comprobar la exactitud de nuevo...
- Página 19 P0000 Segundo dígito flash, utilice la Pulse 【F1】y 【F2】al mismo tiempo tres segundos función para mover el valor de los dígitos, ajustar valor. Pulse【TARE】【ZERO】 P1111 Entrada 1111,1111 es la contraseña de calibración 【CLEAR】 Pulse【SHIFT】 ESCALA Confirmar, en el programa de calibración Pulse【SHIFT】...
- Página 20 20% de su capacidad, y el primer dígito flash. Pulse【TARE】【ZERO】 1000.0 Entrada 1000kg. Espere hasta que la pantalla disponga STB. 【CLEAR】 Pulse【SHIFT】 ------- -oL- Fin de la calibración 1000.00 Mostrar la capacidad calibrada, a veces pantalla dispone 999.90,999.95,000.05,000.10 Pulse【TARE】 1000.0 Mover la posición decimal Poner el peso Comprobar...
-
Página 21: Capítulo 5 Ilustración En Pantalla
1. Tiempo, entre CARGA1 y LARGA2, LARGA2 y CARGA3, el intervalo debe ser más grande que la primera carga: CARGA1 debe ser mayor de 20% de su capacidad, y CARGA1 <CARGAR2< CARGA3, en la mismo tiempo 20% de capacidad. 2. Si el balance de cualquier punto de carga es inferior al 20% de su capacidad, después de terminar esta calibración del punto de carga, el LINK DYNA terminará... - Página 22 desbordamiento de No se puede acumular después de 〖Err12〗 peso acumulado 99999 Error en la acumulación No se puede acumular un peso en 〖Err13〗 repetida varias ocasiones Los tiempos actuales de 〖no***〗 acumulación Peso acumulado de los Peso total = cuatro dígitos delanteros 〖H****〗...
- Página 23 No contiene ninguna al comprobar la acumulación acumulada 〖noACC〗 Advertencia de sobrecarga Peso tara + peso neto excede a la 〖-oL- 〗 capacidad total+ 9e Advertencia de batería baja 〖-Lb- 〗 Apagará automáticamente después de un minuto El voltaje de la batería 〖U*.**〗...
- Página 24 … Dirección: Blvr. Antonio L. Rodríguez n. ° 3000, Piso 11 - Of. 1101 - Torre Albia, Col. Santa María, Mty - N.L. C.P.: 64650, México | Email: ventas@bluemetric.mx | (81) 8315 5764...
