Optex FlipX Serie Manual De Instalación
Optex FlipX Serie Manual De Instalación

Optex FlipX Serie Manual De Instalación

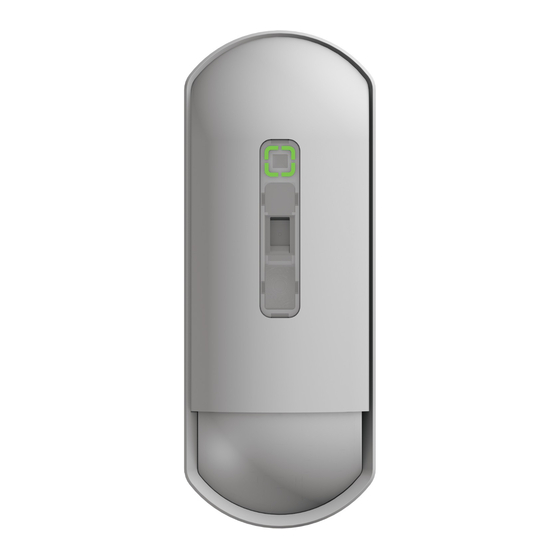

Detector de alcance flexible para interior
Ocultar thumbs Ver también para FlipX Serie:

Publicidad

Enlaces rápidos

Detector de alcance flexible para interior
Detector de alcance flexible para interior
Serie FlipX
Serie FlipX
MODELOS AVANZADOS
<< Contenido >>
Antes del montaje
Page
1
4
Montaje en pared
5
sin soporte
8
2
3
13
14
15
15
16
17
17
con soporte CW-G2/CW-G3
17
Amplio/estrecho Área
Lente del Flip
FLX-A-AM
FLX-A-DAM-X5
FLX-A-DAM-X8
FLX-A-DAM-X9
*
2
3
3
6
con soporte
11
12
12
12
1
59-3367-0 2209-20
MANUAL DE INSTALACIÓN
Anti-
PIR
enmascaramiento
* No certificado según EN 50131-2-4
7
ES
Microonda
(10,525 GHz)
(10,587 GHz)
(9,425 GHz)

Publicidad

loading

Resumen de contenidos para Optex FlipX Serie

  • Página 1: Tabla De Contenido

    59-3367-0 2209-20 MANUAL DE INSTALACIÓN Detector de alcance flexible para interior Detector de alcance flexible para interior Serie FlipX Serie FlipX Amplio/estrecho Área Anti- Microonda Lente del Flip enmascaramiento MODELOS AVANZADOS FLX-A-AM FLX-A-DAM-X5 (10,525 GHz) (10,587 GHz) FLX-A-DAM-X8 (9,425 GHz) FLX-A-DAM-X9 * No certificado según EN 50131-2-4 <<...
  • Página 2: Antes Del Montaje

    Antes del montaje - Declaración del fabricante Símbolo Significado Símbolo Significado La marca de verificación indica la recomendación. Respete estas instrucciones de seguridad para prevenir Aviso El signo Nix indica la prohibición. daños serios o incluso la muerte. Siga estas precauciones para prevenir Debe prestarse especial atención a las secciones Precaución Nota...
  • Página 3: Identificación De Las Partes

    - Identificación de las partes Accesorios Base Esponja Unidad principal Tornillo de montaje x 2 Tornillo antisabotaje de pared x 1 Opciones Cubierta CW-G3 *: Soporte para montaje en pared/techo con interruptor de antisabotaje Tornillo de acoplamiento x 3 Tornillo de fijación x 2 PEU: Plug-in-EOL No toque la unidad del sensor PIR y microondas.
  • Página 4: Instalación

    Instalación 1-1. Desmontaje Abra la cubierta de la unidad. Retire el bloque del terminal. Desbloquee la cubierta de la unidad. 180° Tirar Los 2 topes alternativamente para quitar el bloque de terminales. Nota No necesita quitar el bloque de terminales si no interfiere con el montaje de la base.
  • Página 5: Sin Soporte

    1-2. Montaje en pared sin soporte Cómo romper Realice el cableado a través de la base. los troqueles Troqueles para Para montaje en pared/esquina cableado Cableado en superficie : Superior : Inferior Para montaje en pared/esquina Cableado oculto A. Cableado en superficie B.
  • Página 6 1-3. Montaje en pared con soporte Realice el cableado y montaje en pared. Guías de troquel para cableado Perfore las 3 guías de troquel para abrir el orificio de cableado y permitir el paso de los cables. Orificio del troquel para cableado Nota Consulte la página 5 para saber cómo romper los troqueles.
  • Página 7: Montaje En Techo Con Soporte

    1-4. Montaje en techo con soporte Cómo adaptar el soporte para el montaje en techo [1] Afloje el tornillo de fijación. [2] Gire el cuerpo del soporte. [3] Apriete el tornillo de fijación. WALL(pared) TECHO Parte trasera Parte trasera CEILING(techo) WALL(pared) Realice el cableado y montaje en techo.
  • Página 8: Cableado

    1-5. Cableado Cableado al bloque del terminal Alimentación Problema Alarma LED remoto Libres Común Antisabotaje Acople el bloque del terminal a la base. Inserte los resaltes ubicados a ambos lados del bloque del terminal en los orificios de la base (las piezas indicadas en rojo). Longitud del cable de alimentación Nota El cable de alimentación debe limitarse...
  • Página 9: Configuración

    Configuración 2-1. Ajuste amplio/estrecho Página Vaya al paso 2-2 en para omitir el paso 2-1 si utiliza el ajuste predeterminado "Wide" (amplio). Cambie la lente del Flip a "Wide" (amplio) o Retire la unidad principal "Narrow" (estrecho). WIDE (Amplio) Por defecto Estrecho Nota Nota...
  • Página 10: Ensamblaje

    Cómo instalar la lente Presione firmemente la lente en 3 puntos siguiendo el orden numérico indicado. Nota Al cambiar la lente, los ajustes internos "Wide" (amplio) y "Narrow" (estrecho) se intercambian automáticamente. No es necesario modificar otros ajustes como, por ejemplo, los interruptores DIP. Cuando la lente se establece en la posición "Narrow"...
  • Página 11: Ajustes De Eol

    2-3. Ajustes de EOL Seleccione si desea utilizar el zócalo de resistencia EOL (resistencia de fin de línea) para [1] PEU (opción vendida por separado), o [2] Cables conductores de procesamiento de las resistencias (no incluidos) Resistencia Problema Alarma Antisabotaje Relé...
  • Página 12: Ajustes De Los Interruptores Dip

    2-3. Ajustes de los interruptores DIP ON: El indicador LED está siempre activo. OFF: El indicador LED se puede controlar de manera remota a través de la terminal LED. [ Abrir; APAGADO, 0 V; ENCENDIDO ] * Certificado según EN cuando se establece en "OFF" Sensibilidad PIR Baja Media*...
  • Página 13: Verificacion

    Verificacion 3-1.Prueba de funcionamiento Compruebe que el interruptor del LED esté en la posición "ON" (activado) Camine por el área de detección para comprobar el y cierre la cubierta. funcionamiento de la detección mediante el indicador LED. Vuelva a colocar el pin del LED en la posición "OFF" (desactivado) Fije la cubierta al finalizar la prueba de alcance si es necesario.
  • Página 14: Otros

    Otros - Especificaciones Modelos FLX-A-AM FLX-A-DAM-X5/-X8/-X9 Instalación Infrarrojos pasivos Infrarrojos pasivos y Microondas Método de detección Amplio : 15 m (50 pies) 85°/Estrecho : 24 m (80 pies) 5° Cobertura (No hay detección por microondas con el ajuste "Narrow" [estrecho]). Zona de detección Amplio: 80 zonas/Estrecho: 20 zonas Altura de montaje...
  • Página 15: Eventos Y Respuestas

    - Eventos y respuestas Eventos Desencadenado por Salida y comentarios Detección de Objetos cerca de la superficie de la lente durante 20 seg. Señales de alarm a y problema. antienmascaramiento Controlado por el circuito del detector periódicamente. Fallar; Señal de problema. Autoprueba local (El detector no funciona durante unos 10 segundos durante (PIR y microondas se prueban al mismo tiempo).
  • Página 16: Área De Detección

    - Área de detección Amplio - Vista superior - 50 ft. Baja Media 20 ft. Alta 14 m Amplio - Vista lateral - 50 ft. * 2,4 9 ft. 14 m La zona baja * Estrecho - Vista superior - 80 ft.
  • Página 17: Ajuste Del Ángulo Con Soporte

    - Conformidad Directiva RE 2014/53/UE Por la presente, OPTEX declara que los equipos de radio tipo FLX-A-DAM-X5, FLX-A-DAM-X8 y FLX-A-DAM-X9 cumplen con la Directiva 2014/53/EU. ■ El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección de Internet: www.optex.net Emisión de microondas Frecuencia y Potencia...
