TI01686F/23/ES/02.23-00
71606611
2023-02-20
Products
Información técnica

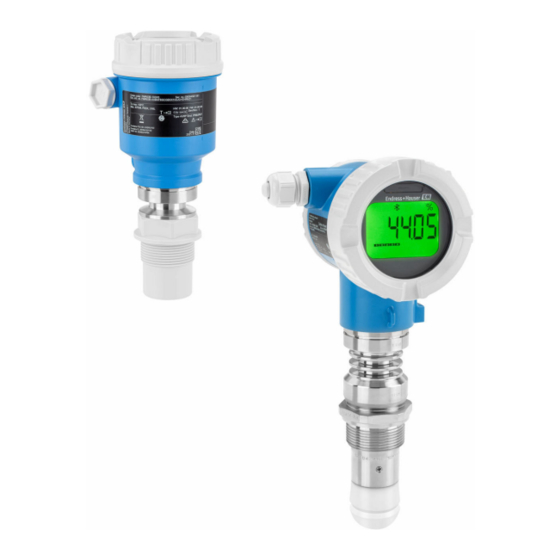

Micropilot FMR66B
HART
Radar sin contacto
Medición de nivel en sólidos granulados
Aplicación
• Medición de nivel continua y sin contacto en sólidos a granel de estado
pulverulento a granular
• Conexiones a proceso: rosca o soporte de montaje
• Rango de medición máximo: 50 m (164 ft)
• Temperatura: –40 ... +130 °C (–40 ... +266 °F)
• Presión: –1 ... +16 bar (–14,5 ... +232 psi)
• Precisión: ±3 mm (±0,12 in)
Ventajas
• Antena de goteo de PVDF o PTFE
• Medición fiable gracias a una muy buena focalización de la señal, incluso con
pequeñas conexiones a proceso
• Puesta en marcha fácil y guiada con interfaz de usuario intuitiva
• Tecnología inalámbrica Bluetooth® para la puesta en marcha, el funcionamiento y
el mantenimiento
• SIL2 según IEC 61508, SIL3 para redundancia homogénea
Solutions
Services

Publicidad

loading

Manuales relacionados para Endress+Hauser Micropilot FMR66B

Resumen de contenidos para Endress+Hauser Micropilot FMR66B

  • Página 1 Products Solutions Services TI01686F/23/ES/02.23-00 71606611 2023-02-20 Información técnica Micropilot FMR66B HART Radar sin contacto Medición de nivel en sólidos granulados Aplicación • Medición de nivel continua y sin contacto en sólidos a granel de estado pulverulento a granular • Conexiones a proceso: rosca o soporte de montaje •...
  • Página 2 Micropilot FMR66B HART Índice de contenidos Información importante sobre documentos ..4 Proceso ........26 Símbolos .
  • Página 3 Micropilot FMR66B HART Memograph M ......55 RN42 ........
  • Página 4 Micropilot FMR66B HART Información importante sobre documentos Símbolos Símbolos de seguridad PELIGRO Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, pueden producirse lesiones graves o mortales. ADVERTENCIA Este símbolo le advierte de una situación peligrosa. Si usted no evita la situación peligrosa, ello podrá...
  • Página 5 Micropilot FMR66B HART Convenciones gráficas • Los planos de instalación, explosión y conexión eléctrica se presentan en formato simplificado • Los equipos, los conjuntos, los componentes y los dibujos acotados se presentan en formato de líneas reducidas • Los dibujos acotados no son representaciones a escala; las medidas indicadas están redondeadas a 2 decimales •...
  • Página 6 Micropilot FMR66B HART D = (c ∆t) / 2 donde ces la velocidad de propagación de la onda. En resumen, D se puede calcular a partir de la diferencia de frecuencias Δf medida. D se usa posteriormente para determinar el contenido del depósito o del silo.
  • Página 7 Para obtener las constantes dieléctricas (valores de la CD) de muchos productos de uso habitual en la industria, consulte las fuentes siguientes: • Compendio de constantes dieléctricas (valores de la CD) CP01076F • Aplicación "DC Values App" de Endress+Hauser (disponible para iOS y Android) Aprox.80 GHz Frecuencia operativa En un depósito se pueden montar hasta 8 equipos sin que se influyan unos a otros.
  • Página 8 Micropilot FMR66B HART Señal en alarma Salida de corriente Modo de fallo (según la recomendación NAMUR NE 43): • Alarma mínima (= ajuste de fábrica): 3,6 mA • Máximo alarma: 22 mA Indicador local Señal de estado (conforme a la recomendación NAMUR NE 107): Indicador de textos sencillos Software de configuración mediante interfaz de servicio (CDI)
  • Página 9 Micropilot FMR66B HART Especificación HART: Versión DD: Ficheros descriptores del equipo (DTM, DD) Información y ficheros en: • www.endress.com En la página de producto del equipo: Documentos/Software → Drivers del equipo • www.fieldcommgroup.org Carga HART: Mín. 250 Ω Variables de equipo HART Los siguientes valores medidos pueden asignarse a las variables del equipo en fábrica:...
  • Página 10 Micropilot FMR66B HART Alimentación Asignación de terminales Caja de compartimento único A0042594  3 Terminales de conexión y borne de tierra en el compartimento de conexiones Terminal positivo Terminal negativo Borne de tierra interno Caja de compartimento doble A0042803  4 Terminales de conexión y borne de tierra en el compartimento de conexiones...
  • Página 11 Micropilot FMR66B HART Caja de compartimento doble, en forma de L A0045842  5 Terminales de conexión y borne de tierra en el compartimento de conexiones Terminal positivo Terminal negativo Borne de tierra interno Terminales • Tensión de alimentación y borne de tierra interno: 0,5 … 2,5 mm (20 …...
  • Página 12 Micropilot FMR66B HART Equipos de medición con conector Harting Han7D – + – Han7D – A0041011 Conexión eléctrica de los equipos dotados con conector Harting Han7D Vista de la conexión al equipo Marrón  Verde/amarillo Azul Material CuZn, contactos dorados para conectores y conectores tipo jack Tensión de alimentación...
  • Página 13 Micropilot FMR66B HART ADVERTENCIA Riesgo de explosión ‣ Consúltense las instrucciones de seguridad en la documentación independiente sobre aplicaciones en zonas con peligro de explosión. Para una compatibilidad electromagnética óptima: • La línea de compensación de potencial debe ser lo más corta posible •...
  • Página 14 Micropilot FMR66B HART Equipos con protección contra sobretensiones opcional • Tensión de cebado: mín. 400 V • Probado según IEC/DIN EN 60079-14 subapartado 12.3 (IEC/DIN EN 60060-1 apartado 7) • Corriente de descarga nominal: 10 kA AVISO El equipo podría sufrir daños irreversibles ‣...
  • Página 15 Micropilot FMR66B HART Valores diferentes en aplicaciones de rango cercano ∆ [mm (in)] 20 (0.79) 3 (0.12) -3 (-0.12) -20 (-0.79) D [m ( )] 1.5 (4.92) A0032637  7 Error medido máximo en aplicaciones de rango cercano Δ Error medido máximo Punto de referencia de la medición de distancia...
  • Página 16 Micropilot FMR66B HART Montaje Lugar de instalación A0016883 Distancia recomendada entre pared y extremo exterior de tubuladura de ~ 1/6 del diámetro del depósito. El equipo no debe instalarse a una distancia menor que 20 cm (7,87 in) de la pared del depósito.
  • Página 17 Micropilot FMR66B HART Orientación Accesorios internos del depósito A0031814 Evite la presencia de accesorios internos (interruptores de nivel puntual, sensores de temperatura, puntales de apoyo, anillos de vacío, serpentines calefactores, obstáculos, etc.) dentro del haz de señal. Preste atención al ángulo de abertura del haz α.
  • Página 18 Micropilot FMR66B HART Las placas deflectoras metálicas instaladas con un ángulo suficiente para dispersar las señales de radar ayudan a prevenir las señales de eco de interferencia. Alineación vertical del eje de la antena Alinee la antena de forma que quede perpendicular a la superficie del producto.
  • Página 19 Micropilot FMR66B HART D máx 100 … 150 mm (4 … 6 in) 1 450 mm (58 in) ≥150 mm (6 in) 2 200 mm (88 in) Si la longitud de las tubuladuras es mayor, se debe prever una disminución en las prestaciones de la medición.
  • Página 20 Micropilot FMR66B HART Antena de goteo, PTFE 50 mm (2 in) α = 6 ° W = D × 0,10 5 m (16 ft) 0,52 m (1,70 ft) 10 m (33 ft) 1,04 m (3,41 ft) 15 m (49 ft) 1,56 m (5,12 ft)
  • Página 21 Micropilot FMR66B HART Entorno Rango de temperatura Los valores siguientes son válidos hasta una temperatura de proceso de +85 °C (+185 °F). A ambiente temperaturas de proceso superiores, la temperatura ambiente admisible se reduce. • Sin indicador LCD: • Estándar: –40 … +85 °C (–40 … +185 °F) •...
  • Página 22 Micropilot FMR66B HART Limitación a una temperatura de proceso de 0 … +80 °C (+32 … +176 °F) con homologación CSA C/US y caja de plástico A0048826  10 Caja de plástico; temperatura de proceso 0 … +80 °C (+32 … +176 °F) con homologación CSA C/US = T...
  • Página 23 Micropilot FMR66B HART Caja de aluminio, recubierta Caja de aluminio; temperatura de proceso –40 … +80 °C (–40 … +176 °F) A0032024  13 Caja de aluminio, recubierta; temperatura de proceso –40 … +80 °C (–40 … +176 °F) = T : –40 °C (–40 °F) | ...
  • Página 24 Micropilot FMR66B HART Caja de 316L; temperatura de proceso –40 … +130 °C (–40 … +266 °F) A0032024  16 Caja de 316L; temperatura de proceso –40 … +130 °C (–40 … +266 °F) = T : –40 °C (–40 °F) |  T : +77 °C (+171 °F)
  • Página 25 Micropilot FMR66B HART Altura de instalación según • Normalmente hasta 2 000 m (6 600 ft) por encima del nivel del mar • Por encima de 2 000 m (6 600 ft) en las condiciones siguientes: IEC61010-1 Ed.3 • Tensión de alimentación < 35 V •...
  • Página 26 Micropilot FMR66B HART Proceso Rango de presión del proceso ADVERTENCIA La presión máxima para el equipo depende del componente de calificación más baja con respecto a la presión (los componentes son: la conexión a proceso y las piezas o los accesorios opcionales instalados).
  • Página 27 Micropilot FMR66B HART Antena de goteo de 50 mm (2 in) Rosca de la conexión a proceso Junta Rango de presión del proceso FKM Viton GLT –40 … +80 °C (–40 … +176 °F) –1 … 16 bar (–14,5 … 232 psi) FKM Viton GLT –40 …...
  • Página 28 Micropilot FMR66B HART Caja de compartimento único, plástico 94 (3.7) 107.5 (4.23) A0048768  19 Medidas de la caja de compartimento único, plástico (PBT). Unidad de medida mm (in) Altura con cubierta con ventana de observación de plástico Tapa sin ventanilla de observación Caja de aluminio de compartimento único...
  • Página 29 Micropilot FMR66B HART Caja de compartimento único, 316L, higiene 92 (3.62) 123 (4.84) A0050364  21 Medidas de la caja de compartimento único, 316L, higiene. Unidad de medida mm (in) Altura con cubierta con ventana de observación de vidrio (Ex-polvo) Altura con cubierta con ventana de observación de plástico...
  • Página 30 Micropilot FMR66B HART Caja de aluminio de compartimento doble 132 (5.2) 121 (4.76) 115 (4.53) 118 (4.65) 64 (2.52) 54 (2.13) 78 (3.07) 143 (5.63) A0038377  22 Medidas de la caja de compartimento doble. Unidad de medida mm (in) Altura con cubierta con ventana de observación de vidrio (equipos para Ex d/XP, Ex-polvo)
  • Página 31 Micropilot FMR66B HART Caja de aluminio o de 316L de compartimento doble, forma de L 110 (4.33) 101 (3.98) 140 (5.51) 138 (5.43) A0038381  23 Medidas de la caja de compartimento doble, forma de L. Unidad de medida mm (in) Altura con cubierta con ventana de observación de vidrio (equipos para Ex d/XP, Ex-polvo)
  • Página 32 Micropilot FMR66B HART Antena encapsulada, PVDF, 40 mm (1,5 in), conexión a proceso: brida UNI 50 mm 43.7 (1.72) A0048829  25 Medidas de la antena encapsulada, PVDF, 40 mm (1,5 in), conexión a proceso: brida UNI. Unidad de medida mm (in)
  • Página 33 Micropilot FMR66B HART Brida UNI 4" / DN 100 / 100 A 20 (0.79) A0048848  27 Medidas de la brida UNI 4" / DN 100 / 100 A. Unidad de medida mm (in) Apto para ASME B16.5, 4" 150 lbs / EN 1092-1; DN 100 PN 16 / JIS B2220; 10 K 100 A...
  • Página 34 Micropilot FMR66B HART Antena de goteo de 50 mm (2 in), conexión a proceso roscada 55 mm 42.5 (1.67) A0052079  29 Medidas de la antena de goteo de 50 mm (2 in), conexión a proceso roscada. Unidad de medida mm (in) Versión, temperatura de proceso ≤130 °C (266 °F)
  • Página 35 Micropilot FMR66B HART Brida UNI de 3"/DN80/80A 20 (0.79) A0048847  31 Medidas de la brida UNI de 3"/DN80/80A. Unidad de medida mm (in) Adecuada para ASME B16.5, 3" 150 lbs/EN1092-1; DN80 PN16/JIS B2220; 10K 80A Material: • PP, peso 0,50 kg (1,10 lb) •...
  • Página 36 Micropilot FMR66B HART Brida UNI de 6"/DN150/150A 20 (0.79) A0048849  33 Medidas de la brida UNI de 6"/DN150/150A. Unidad de medida mm (in) Adecuada para ASME B16.5, 6" 150 lbs/EN1092-1; DN150 PN16/JIS B2220; 10K 150A Material: • PP, peso 1,00 kg (2,20 lb) •...
  • Página 37 Micropilot FMR66B HART • Compensación de potencial: 316L • Junta bajo compensación de potencial: EPDM • Conector: PBT-GF30-FR • Prensaestopas para cable M20: PA • Junta en conector y prensaestopas para cables: EPDM • Adaptador roscado como repuesto para prensaestopas: PA66-GF30 •...
  • Página 38 Micropilot FMR66B HART Materiales en contacto con el producto Antena encapsulada, PVDF, 40 mm (1,5 in) A0046602  34 Material; antena encapsulada, PVDF, 40 mm (1,5 in) Antena, PVDF Conexión a proceso roscada, PVDF Caja adaptador, PBT-GF30 (polvo a prueba de ignición: 304/ 1.4301) Junta de elastómero de fibra sintética/orgánica (sin amianto), material FA...
  • Página 39 Micropilot FMR66B HART Operabilidad Concepto operativo Estructura de menú orientada al operario para tareas específicas del usuario • Guía • Diagnóstico • Aplicación • Sistema Puesta en marcha rápida y segura • Asistente interactivo con interfaz de usuario de tipo gráfico para puesta en marcha guiada en FieldCare, DeviceCare o DTM, AMS y herramientas de terceros basadas en PDM o SmartBlue •...
  • Página 40 Prerrequisito • Instrumento de medición con indicador en el equipo que incluye Bluetooth • Teléfono móvil o tableta con SmartBlue App de Endress+Hauser o PC con la versión de DeviceCare 1.07.05 o FieldXpert SMT70 La conexión tiene un alcance de hasta 25 m (82 ft). El alcance puede variar según las condiciones ambientales, p.
  • Página 41 Integración en el sistema HART Versión 7 Aplicaciones de software de Teléfono móvil o tablet con SmartBlue App de Endress+Hauser, versión de DeviceCare 1.07.05, FieldCare, DTM, AMS y PDM configuración admitidas Certificados y homologaciones Los certificados y homologaciones actuales que están disponibles para el producto pueden seleccionarse a través del Configurador de producto en www.endress.com:...
  • Página 42 Micropilot FMR66B HART Certificado de radio Los indicadores con Bluetooth LE tienen licencias de radio en conformidad con CE y FCC. La información correspondiente sobre la certificación y las etiquetas se proporciona en el indicador. Especificación radiotécnica Los equipos cumplen la especificación radiotécnica EN 302729 para radares de sondeo de nivel LPR.
  • Página 43 Micropilot FMR66B HART País Nombre de la estación Latitud Longitud Robledo 40° 25'   38" Norte 04° 14'   57" Oeste Hungría Penc 47° 47'   22" Norte 19° 16'   53" Este Como norma general, se deben cumplir los requisitos que se describen en la especificación EN 302729.
  • Página 44 • Comprobación automática de criterios de exclusión • Creación automática del código de pedido y su desglose en formato de salida PDF o Excel • Posibilidad de cursar un pedido directamente en la tienda en línea de Endress+Hauser Calibración Certificado de calibración en fábrica Los puntos de calibración está...
  • Página 45 Micropilot FMR66B HART Restricciones del rango de medición Las restricciones siguientes se deben tener en cuenta si se selecciona E y F: • Distancia mínima entre el punto de referencia R y la marca del 100% A ≥ 400 mm (16 in) •...
  • Página 46 Encontrará información detallada sobre el código de producto en la página web de Endress+Hauser www.endress.com o en su Centro Endress+Hauser local. Heartbeat Verification La Heartbeat Verification se lleva a cabo a demanda y complementa la función de automonitorización, que se ejecuta de manera constante, con comprobaciones adicionales.
  • Página 47 Micropilot FMR66B HART Campos de aplicación • Medición en líquidos • Detección fiable de la espuma en el producto Asistente "Detección adherencias" Este asistente de software configura la función de detección de adherencias. Idea básica: La detección de adherencias puede, por ejemplo, estar vinculada a un sistema de aire comprimido que limpie la antena.
  • Página 48 Micropilot FMR66B HART Se utiliza para proteger contra la luz solar directa, las precipitaciones y el hielo. La tapa de protección ambiental plástica es adecuada para la caja de un único compartimento hecha de aluminio. El pedido incluye el soporte para el montaje directo en la caja.
  • Página 49 Micropilot FMR66B HART ø115 (4.53) ø162 (6.38) A0046696 Datos técnicos • Material: EPDM • Tamaño de tornillo recomendado: M14 • Longitud de tornillo recomendada: 100 mm (3,9 in) • Presión de proceso: –0,1 … 0,1 bar (–1,45 … 1,45 psi) •...
  • Página 50 Micropilot FMR66B HART Datos técnicos • Material: EPDM • Tamaño de tornillo recomendado: M14 • Longitud de tornillo recomendada: 100 mm (3,9 in) • Presión de proceso: –0,1 … 0,1 bar (–1,45 … 1,45 psi) • Temperatura de proceso: –40 … +80 °C (–40 … +176 °F) Información para cursar pedidos...
  • Página 51 Micropilot FMR66B HART Información para cursar pedidos • La junta de brida se puede pedir junto con el equipo a través de la estructura de pedido del producto "Accesorio incluido". • Número de pedido: 71249073 Soporte de montaje, El equipo se puede montar en una pared o en un techo con el soporte de montaje.
  • Página 52 Micropilot FMR66B HART Alcance del suministro A0049050  42 Alcance del suministro del soporte de montaje, ajustable 1 × soporte de montaje, 316L (1,4404) 2 × soportes, 316L (1.4404) 6 × tornillos, A4 4 × arandelas de retención, A4 Enchufe M12 A0051231 ...
  • Página 53 Micropilot FMR66B HART A0051233  45 Conector hembra M12, en ángulo, cable Conector hembra M12, en ángulo, cable de 5 m (16 ft) • Material del conector hembra M12: • Cuerpo: TPU • Tuerca de unión: cinc fundido niquelado • Material del cable: •...
  • Página 54 Micropilot FMR66B HART Material de la caja de compartimento único, indicador remoto • Aluminio • Plástico Grado de protección: • IP68/NEMA 6P • IP66/NEMA 4x Cable de conexión: • Cable de conexión (opción) hasta 30 m (98 ft) • Cable estándar proporcionado por el cliente hasta 60 m (197 ft) Recomendación: EtherLine®-P CAT.5e desde LAPP.
  • Página 55 • Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie que figura en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código matricial de la placa de identificación.
  • Página 56 La marca denominativa Bluetooth® y sus logotipos son marcas registradas propiedad de Bluetooth SIG, Inc. y cualquier uso por parte de Endress+Hauser de esta marca está sometido a un acuerdo de licencias. El resto de marcas y nombres comerciales son los de sus respectivos propietarios.
