KA01611F/23/ES/01.23-00
71612219
2023-04-22
advanced physical layer
Products
Manual de instrucciones
abreviado

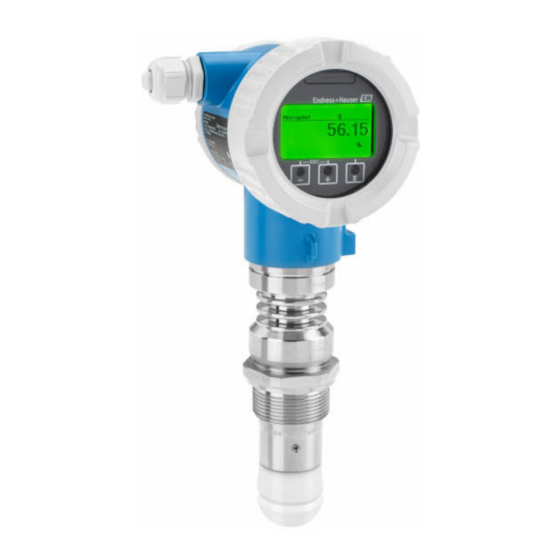

Micropilot FMR60B
PROFINET con Ethernet APL
Radar sin contacto
Este manual de instrucciones abreviado no sustituye al manual
de instrucciones del equipo.
Se proporciona información detallada en el manual de
instrucciones y en la demás documentación.
Disponible para todas las versiones del equipo a través de:
• Internet:
www.endress.com/deviceviewer
• Smartphone/tableta: aplicación Endress+Hauser Operations
Solutions
Services
Publicidad
Manuales relacionados para Endress+Hauser Micropilot FMR60B
Resumen de contenidos para Endress+Hauser Micropilot FMR60B
- Página 1 Este manual de instrucciones abreviado no sustituye al manual de instrucciones del equipo. Se proporciona información detallada en el manual de instrucciones y en la demás documentación. Disponible para todas las versiones del equipo a través de: • Internet: www.endress.com/deviceviewer • Smartphone/tableta: aplicación Endress+Hauser Operations...
- Página 2 Micropilot FMR60B PROFINET con Ethernet APL Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Página 3 Micropilot FMR60B PROFINET con Ethernet APL Índice de contenidos Índice de contenidos Símbolos ................4 Símbolos de seguridad .
- Página 4 Símbolos Micropilot FMR60B PROFINET con Ethernet APL Símbolos Símbolos de seguridad PELIGRO Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, pueden producirse lesiones graves o mortales. ADVERTENCIA Este símbolo le advierte de una situación peligrosa. Si usted no evita la situación peligrosa, ello podrá...
- Página 5 Micropilot FMR60B PROFINET con Ethernet APL Requisitos para el personal Instrucciones de seguridad Observe las instrucciones de seguridad incluidas en los manuales de instrucciones correspondientes Requisitos para el personal El personal debe cumplir los siguientes requisitos para el desempeño de sus tareas: ‣...
- Página 6 Clarificación de casos límite: ‣ En el caso de líquidos de proceso o de limpieza especiales, Endress+Hauser le proporcionará ayuda en la verificación de la resistencia a la corrosión que presentan los materiales que entran en contacto con dichos líquidos, pero no asumirá ninguna responsabilidad ni proporcionará...
- Página 7 Cumple las normas de seguridad y los requisitos legales pertinentes. Cumple también con las directivas de la CE enumeradas en la declaración de conformidad específica del instrumento. Endress+Hauser lo confirma dotando al instrumento con la marca CE. Recepción de material...
- Página 8 Se muestra toda la información sobre el equipo de medición. ‣ Aplicación Endress+Hauser Operations; introduzca manualmente el número de serie indicado en la placa de identificación o escanee el código matricial 2D que figura en la placa de identificación.
- Página 9 Micropilot FMR60B PROFINET con Ethernet APL Montaje Transporte del producto hasta el punto de medición ADVERTENCIA Transporte incorrecto. La caja o el sensor pueden sufrir daños o desprenderse. ¡Riesgo de lesiones! ‣ Transporte el equipo hasta el punto de medición en su embalaje original o por la conexión a proceso.
- Página 10 Montaje Micropilot FMR60B PROFINET con Ethernet APL 10.2 Requisitos de montaje 10.2.1 Accesorios internos del depósito α A0031777 Evite la presencia de accesorios internos (interruptores de nivel puntual, sensores de temperatura, puntales de apoyo, anillos de vacío, serpentines calefactores, obstáculos, etc.) dentro del haz de señal.
- Página 11 Micropilot FMR60B PROFINET con Ethernet APL Montaje 10.2.2 Evitación de ecos interferentes A0031813 Las placas deflectoras metálicas instaladas con un ángulo suficiente para dispersar las señales de radar ayudan a prevenir las señales de eco de interferencia. 10.2.3 Alineación vertical del eje de la antena Alinee la antena de forma que quede perpendicular a la superficie del producto.
- Página 12 Montaje Micropilot FMR60B PROFINET con Ethernet APL 10.3 Montaje del equipo de medición 10.3.1 Antena encapsulada, PVDF 40 mm (1,5 in) Información relativa a las conexiones roscadas • Al enroscar, girar solamente por la parte hexagonal del perno. • Herramienta: llave fija para tuercas 50 mm •...
- Página 13 Micropilot FMR60B PROFINET con Ethernet APL Montaje Longitud máxima de la tubuladura H en función del diámetro de la tubuladura D máx D máx 50 … 80 mm (2 … 3,2 in) 750 mm (30 in) 80 … 100 mm (3,2 … 4 in) 1 150 mm (46 in) 100 …...
- Página 14 Montaje Micropilot FMR60B PROFINET con Ethernet APL D máx 100 … 150 mm (4 … 6 in) 550 mm (22 in) ≥ 150 mm (6 in) 850 mm (34 in) Si la longitud de las tubuladuras es mayor, se debe prever una disminución en las prestaciones de la medición.
- Página 15 Micropilot FMR60B PROFINET con Ethernet APL Montaje 10.3.5 Giro de la caja La caja puede girarse en hasta 380° aflojando el tornillo de fijación. Ventajas • Instalación sencilla debido una alineación óptima de la caja • Acceso fácil a los dispositivos •...
- Página 16 Montaje Micropilot FMR60B PROFINET con Ethernet APL 4 0.7 Nm A0038224 Si está instalado: Suelte el tornillo del cierre de la cubierta del compartimento del sistema electrónico usando la llave Allen. Desenrosque la cubierta del compartimento del sistema electrónico de la caja del transmisor y compruebe la junta de la cubierta.
- Página 17 Micropilot FMR60B PROFINET con Ethernet APL Conexión eléctrica ¿Los tornillos de fijación y el cierre de la cubierta están apretados con firmeza? ¿El equipo de medición cumple las especificaciones del punto de medición? Por ejemplo: • Temperatura de proceso • Presión de proceso •...
- Página 18 Conexión eléctrica Micropilot FMR60B PROFINET con Ethernet APL 0.7 Nm A0050983 2 Cubierta con tornillo de fijación; caja de higiene (solo para protección contra explosiones por polvo) 11.1.2 Compensación de potencial La tierra de protección del equipo no se debe conectar. Si es necesario, la línea de compensación de potencial puede conectarse al borne de tierra exterior del transmisor antes...
- Página 19 Micropilot FMR60B PROFINET con Ethernet APL Conexión eléctrica 11.2 Conexión del equipo A0046659 Caja de plástico de compartimento único Caja de aluminio de compartimento único Caja de compartimento único, 316L higiene Caja de compartimento doble Caja de compartimento doble, forma de L Cubierta del compartimento de conexiones Equipos con una caja de compartimento único, 316L higiene, y prensaestopas de...
- Página 20 Conexión eléctrica Micropilot FMR60B PROFINET con Ethernet APL Diámetro exterior del cable El diámetro externo del cable depende del prensaestopas que se utilice • Acoplamiento, plástico: ⌀5 … 10 mm (0,2 … 0,38 in) • Acoplamiento, latón niquelado: ⌀7 … 10,5 mm (0,28 … 0,41 in) •...
- Página 21 Micropilot FMR60B PROFINET con Ethernet APL Conexión eléctrica 11.2.4 Cableado ADVERTENCIA La tensión de alimentación podría estar conectada. ¡Riesgo de descargas eléctricas y/o explosión! ‣ Si el equipo se utiliza en zonas con peligro de explosión, compruebe que cumple con las normas nacionales y las especificaciones de las instrucciones de seguridad (XA).
- Página 22 Conexión eléctrica Micropilot FMR60B PROFINET con Ethernet APL 11.2.5 Asignación de terminales Caja de compartimento único A0042594 3 Terminales de conexión y borne de tierra en el compartimento de conexiones Terminal positivo Terminal negativo Borne de tierra interno Endress+Hauser...
- Página 23 Micropilot FMR60B PROFINET con Ethernet APL Conexión eléctrica Caja de compartimento doble A0042803 4 Terminales de conexión y borne de tierra en el compartimento de conexiones Terminal positivo Terminal negativo Borne de tierra interno Endress+Hauser...
- Página 24 Conexión eléctrica Micropilot FMR60B PROFINET con Ethernet APL Caja de compartimento doble, en forma de L A0045842 5 Terminales de conexión y borne de tierra en el compartimento de conexiones Terminal positivo Terminal negativo Borne de tierra interno 11.2.6...
- Página 25 Micropilot FMR60B PROFINET con Ethernet APL Conexión eléctrica El tipo de entrada de cable depende de la versión del equipo solicitada. Los cables de conexión siempre han de quedar tendidos hacia abajo, de modo que la humedad no pueda penetrar en el compartimento de conexiones.
- Página 26 Manejo Micropilot FMR60B PROFINET con Ethernet APL ¿La tensión de alimentación se corresponde con las especificaciones que figuran en la placa de identificación? ¿La polaridad no está invertida?, ¿la asignación de terminales es correcta? ¿La cubierta está bien enroscada? ¿El cierre de la cubierta está apretado correctamente? Manejo 12.1...
- Página 27 Micropilot FMR60B PROFINET con Ethernet APL Puesta en marcha 13.2 Comprobación de funciones Antes de efectuar la puesta en marcha del punto de medición, compruebe que se hayan llevado a cabo las verificaciones correspondientes después de la instalación y de la conexión.
- Página 28 13.3.2 Mediante interfaz de servicio (CDI) A0039148 Ordenador con software de configuración FieldCare/DeviceCare Commubox FXA291 Interfaz de servicio (CDI) del equipo de medición (= Endress+Hauser Common Data Interface) 13.4 Configuración del idioma de manejo 13.4.1 Indicador local Configuración del idioma de funcionamiento Para configurar el idioma de operación, en primer lugar se debe desbloquear el indicador:...
- Página 29 Micropilot FMR60B PROFINET con Ethernet APL Puesta en marcha 13.4.3 Servidor web A0048882 Configuración de idioma Endress+Hauser...
- Página 30 Puesta en marcha Micropilot FMR60B PROFINET con Ethernet APL 13.5 Configuración del equipo 13.5.1 Medición de nivel en líquidos 100% A0016933 7 Parámetros de configuración para la medición de nivel en líquidos Punto de referencia de la medición Longitud de la antena + 10 mm (0,4 in) 50 …...
- Página 31 Micropilot FMR60B PROFINET con Ethernet APL Puesta en marcha 13.5.2 Puesta en marcha con el asistente para la puesta en marcha En FieldCare, DeviceCare, SmartBlue y en el indicador, el Asistente Puesta en marcha está disponible para guiar al usuario a través de los pasos de la puesta en marcha inicial.
