Las especificaciones están sujetas a cambios
sin previo aviso.
Tel: (86)20 66608588
Dirección : SAJ Innovation Park,No.9, Lizhishan Road,Science City,
GUANGZHOU SANJING
ELECTRIC CO.,LTD
Fax: (86)20 66608589
Web: www.saj-electric.com
Guangzhou High-tech Zone , Guangdong, P.R.China

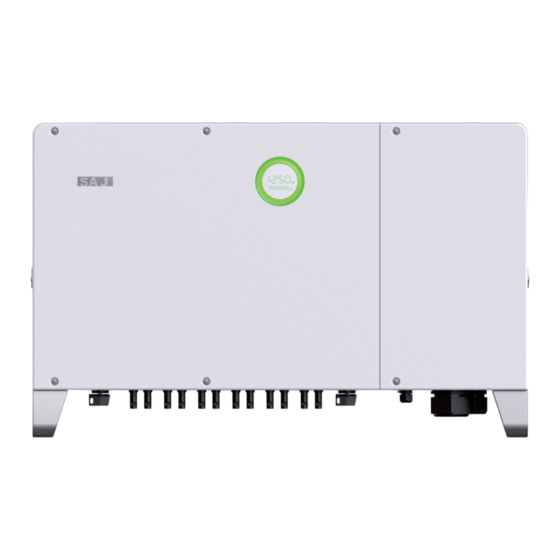

C6-50K-T6-LV
/
C6-60K-T9-LV
/
C6-70K-T12-LV
C6-75K-T6
/
C6-100K-T9
/
C6-110K-T12
/
r25
C6
serie
INVERSOR COMERCIAL DE
CONEXIÓN A RED
Manual de Usuario
C6-125K-T12
Publicidad
Manuales relacionados para SAJ C6 Serie
Resumen de contenidos para SAJ C6 Serie
- Página 1 Las especificaciones están sujetas a cambios sin previo aviso. serie INVERSOR COMERCIAL DE Tel: (86)20 66608588 Fax: (86)20 66608589 Web: www.saj-electric.com Dirección : SAJ Innovation Park,No.9, Lizhishan Road,Science City, GUANGZHOU SANJING CONEXIÓN A RED Guangzhou High-tech Zone , Guangdong, P.R.China ELECTRIC CO.,LTD Manual de Usuario...
- Página 2 El principal proveedor mundial de energía digital Servicios de gestión para edificios ecológicos Prólogo Gracias por elegir el inversor solar SAJ. Nos complace ofrecerle nuestros productos de primera clase y un servicio excepcional. Este manual incluye información para la instalación, el funcionamiento, el mantenimiento, solución de problemas y seguridad.
- Página 3 1. PRECAUCIONES DE SEGURIDAD ...... P3 5.3 Conexión CA ............. P27 1.1 Ámbito de aplicación ........P4 5.3.1 Visión general de la conexión Eléctrica ..P27 1.2 Instrucciones de Seguridad ......P4 5.3.3 Especificaciones del disyuntor ....... P27 1.2 Grupo destinatario ......... P4 5.3.4 Especificación del terminal OT/OD ....
- Página 4 Este manual del usuario describe las instrucciones y los procedimientos Precauciones de Seguridad detallados para la instalación, el funcionamiento, el mantenimiento y la resolución de problemas del siguiente inversor de conexión a red SAJ C6-75K-T6 / C6-100K-T9 / C6-110K-T12 / C6-125K-T12 C6-50K-T6-LV, C6-60K-T9-LV, C6-70K-T12-LV Conserve este manual siempre disponible en caso de emergencia.
- Página 5 • No permanezca cerca del inversor cuando haya condiciones meteorológicas adversas, como tormentas, rayos, etc. • Antes de abrir la carcasa, el inversor SAJ debe estar desconectado de la red y del generador FV; debe esperar al menos cinco minutos para que los condensadores de almacenamiento de energía se descarguen completamente después de...
- Página 6 MANUAL DE USUARIO INVERSOR SOLAR SAJ Explicación de los Símbolos Symbol Description Tensión eléctrica peligrosa Este aparato está conectado directamente a la red pública, por lo que todos los trabajos en el inversor deberán ser realizados únicamente por personal cualificado.
- Página 7 MANUAL DE USUARIO INVERSOR SOLAR SAJ Ámbito de aplicación de los productos El producto de la serie C6 es un inversor trifásico conectado a la red sin transformador. El producto convierte la CC generada por los paneles solares en CA de acuerdo con los requisitos de la red pública y envía la CA a la red.
- Página 8 MANUAL DE USUARIO INVERSOR SOLAR SAJ C6 – XK – TX - LV 3.5 Ficha de datos ① ② ③ ④ Especificación del modelo ① C6 representa el nombre del producto. C6-75K/100K/110K/125K-T6/T9/T12 ② XK representa la potencia nominal XkW del inversor, por ejemplo, 125K de producto significa 125kW.
- Página 9 MANUAL DE USUARIO INVERSOR SOLAR SAJ Modelo C6-75K-T6 C6-100K-T9 C6-110K-T12 C6-125K-T12 Entrada (CC) Max. Potencia FV[kWp]@STC 112.5 Max. Tensión de entrada[V] 1100 Rango de tensión MPPT[V] 180~1000 Tensión nominal de entrada[V] Tensión de arranque[V] Mín. Tensión de entrada[V] Máx. Corriente de entrada[A]...
- Página 10 MANUEL DE USUARIO INVERSOR SOLAR SAJ Modelo C6-75K-T6 C6-100K-T9 C6-110K-T12 C6-125K-T12 Entrada (CC) Max. Potencia FV[kWp]@STC 112.5 Max. Tensión de entrada[V] 1100 Rango de tensión MPPT[V] 180~1000 Tensión nominal de entrada[V] Tensión de arranque[V] Mín. Tensión de entrada[V] Máx. Corriente de entrada[A]...
- Página 11 MANUEL DE USUARIO INVERSOR SOLAR SAJ Modelo C6-50K-T6-LV C6-60K-T9-LV C6-70K-T12-LV Datos generales 4000 (>3000 Power Derating) Max. Altitud de funcionamiento[m] Ruido [dBA] <60 Protección contra la intermperie IP66 Montaje Montaje en pared Dimensiones [H*W*D][mm] 660*1045*364 Peso [kg] Garantía [Años] 5(Standard)/10/15/20/25 (Optional)
- Página 12 • No se recomienda la instalación directamente expuesta a la luz solar intensa. • El lugar de instalación debe estar bien ventilado. Comprobación previa Aunque los inversores SAJ han sido sometidos a pruebas exhaustivas y se a la instalación comprueban antes de su entrega, no es seguro que sufran daños durante el transporte.
- Página 13 MANUAL DE USUARIO INVERSOR SOLAR SAJ NO exponga el inversor a la irradiación solar directa, ya que podría Taladrar agujeros y colocar los tubos de expansión provocar una disminución de potencia por sobrecalentamiento. Siguiendo las guías dadas, taladre 3 orificios en la pared (de conformidad La temperatura ambiente debe estar entre -40 °...
- Página 14 MANUAL DE USUARIO INVERSOR SOLAR SAJ Montar el inversor Montar los tornillos y el soporte de montaje Monte con cuidado el inversor en el soporte de montaje. Los soportes deben montarse en la posición de montaje Asegúrese de que la parte trasera del equipo está bien sujeta al mediante tornillos como se indica a continuación.
- Página 15 MANUAL DE USUARIO INVERSOR SOLAR SAJ Instrucciones de La conexión eléctrica sólo debe ser realizada por técnicos profesionales. Tenga en cuenta que el inversor es un equipo de doble alimentación. seguridad Antes de la conexión, los técnicos deben utilizar el equipo de protección necesario, incluidos guantes aislantes, calzado aislante y casco de seguridad.
- Página 16 MANUAL DE USUARIO INVERSOR SOLAR SAJ 5.3.4 Conexión AC Especificación del terminal OT/OD 5.3.1 Visión general de la Fig 5.3 Terminal OT/OD conexión eléctrica L1/L2/L3/N terminal de PE terminal de cable cable Especificación: Fig 5.2 Resumen de conexiones eléctricas COMM...
- Página 17 MANUAL DE USUARIO INVERSOR SOLAR SAJ Conexión eléctrica lado CC 5.4.1 Sección transversal de cables（mm²） Diámetro exterior de los cables（mm） Especificaciones del Fig. 5.4 Alcance Instalación de cable de tierra adicional 6mm-9mm cable de CC 4≤S≤6 Tabla 5.7 Especificaciones recomendadas de los cables de CC 5.3.6...
- Página 18 MANUAL DE USUARIO INVERSOR SOLAR SAJ Procedimientos de conexión: Fig 5.12 1. Apriete los tornillos de bloqueo del conector positivo y negativo. Plug in connectors 2. Pele el aislamiento de los cables positivo y negativo con una longitud de 8-10 mm.
- Página 19 MANUAL DE USUARIO INVERSOR SOLAR SAJ 1. Indicador LED como indicador de alarma/fallo. Cuando el relé está en Conexión de varios contactos secos del inversor contacto normal cerrado (NC) y no se produce ninguna alarma/fallo, el indicador LED está encendido; Cuando se produce un fallo, el relé está...
- Página 20 MANUAL DE USUARIO INVERSOR SOLAR SAJ Bloque de terminales: Conexión RS232/USB Tabla 5.10 Nombre Función Descripción del bloque de terminales RS485-A+ RS485 in, señal diferencial RS485A + RS485-B- RS485 in, señal diferencial RS485B - GND, punto de puesta a tierra apantallado Figure5.24...
- Página 21 MANUAL DE USUARIO INVERSOR SOLAR SAJ Introducción de la interfaz persona-ordenador Introducción a la interfaz persona-ordenador Figura 6.1 Interfaz persona- ordenador Panel Led Estado Descripción Verde sólido El inversor se encuentra en el estado normal de la red. Parpadeo En estado de inicialización o de espera Anillo de luz Rojo sólido...
- Página 22 "eSolar O&M". Cuenta---Por favor, utilice la cuenta del instalador para iniciar sesión. Nota: Para el usuario final, por favor descargue e instale la APP "eSolar Air" e inicie sesión en la APP o en el sitio web oficial de SAJ para registrar su cuenta. Configuración de la conexión 6.2.1...
- Página 23 MANUAL DE USUARIO INVERSOR SOLAR SAJ Código de avería Código de error Explicación Error de relé maestro Error EEPROM maestro Error de temperatura maestra alta Error de temperatura maestra baja Código de avería y solución de problemas Comunicación maestra perdida M<->S...
- Página 24 Frecuencia Esclavo Alta Error de frecuencia local. Si los valores mencionados no son normales, póngase en contacto con su distribuidor o llame al servicio técnico de SAJ. Frecuencia Esclavo Baja Compruebe el estado de la conexión entre el lado de CA del Esclavo sin error de red inversor y la red, si lo anterior es normal, póngase en contacto...
- Página 25 MANUAL DE USUARIO INVERSOR SOLAR SAJ Mantenimiento rutinario Limpieza del inversor Limpie la tapa de la carcasa y el indicador LED del inversor únicamente con un paño humedecido con agua clara. No utilice ningún producto de limpieza, ya que podría dañar los componentes.
- Página 26 MANUAL DE USUARIO INVERSOR SOLAR SAJ Este aparato no debe desecharse como residuo doméstico. Un inversor que haya llegado al final de su vida útil y no deba ser devuelto a su distribuidor debe ser eliminado cuidadosamente por un centro de recogida y reciclaje autorizado de su zona.
