Manual de Instalación & Operación

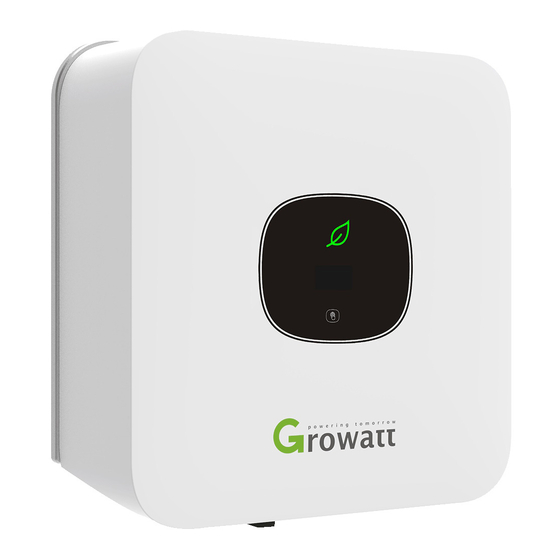

MIC 750TL-X
MIC 1000 TL-X
MIC 1500 TL-X
MIC 2000 TL-X
MIC 2500 TL-X
MIC 3000 TL-X
MIC 3300 TL-X
Introducción del Manual y Derechos de Autor
Copyright © 2018 Grwatt New Energy Technolgy Co., Ltd. Todos los derechos reservados.
Ninguna parte de este documento puede ser reproducida, almacenada en sistemas de recuperación
o transmitida de ninguna manera o medio, electrónico, mecánico, fotográfico, magnético ni de
ningún otra manera sin el previo permiso escrito de Growatt New Energy Technology co., Ltd.
Growat New Energy Technology Co., Ltd no hace representaciones implícitas o explicitas
respecto a esta documentación o respecto a ningún equipo y/o software que se pueda describir,
incluyendo (sin limitante) cualquier garantía de utilidad implícita, comerciabilidad o aptitud para
cualquier propósito en particular. Todas estas garantías están expresamente rechazadas. Growatt
New Energy Technology Co., Ltd ni sus distribuidores o representantes serán responsables de
ningún daño indirecto, incidental o de consecuencia bajo ninguna circunstancia.
(La exclusión de las garantías implícitas pueden no aplicar en todos los casos bajo algunos
estatutos y por lo tanto la exclusión arriba mencionada puede no aplicar).
Las especificaciones están sujetas a cambio sin previo aviso. Se ha hecho todo lo posible para que
este documento este completo, sea preciso y actualizado. Sin embargo, se advierte a los lectores
que Growatt se reserva el derecho a hacer cambios sin previo aviso y no será responsable por
ningún daño indirecto, incidental o daños por consecuencia, causados por la dependencia del
material presentado, incluyendo pero no limitado a omisiones, errores tipográficos, errores
aritméticos o errores en el listado de los contenidos de este material.
Todas las marcas registradas están reconocidas aun cuando no están marcadas por separado.
Designaciones faltantes no quiere decir que un producto o marca no sea una marca registrada.
Growatt New Energy Technology CO., LTD
st
rd
1
East & 3
Floor, Building 5, Jiayu Industrial Zone, xibianling, Shangwu Village, Shiyan,
Baoan District, Shenzhen,P.R.China
