Componentes de la placa del sistema
La siguiente ilustración de esta sección muestra las ubicaciones de los componentes de la placa del
sistema.

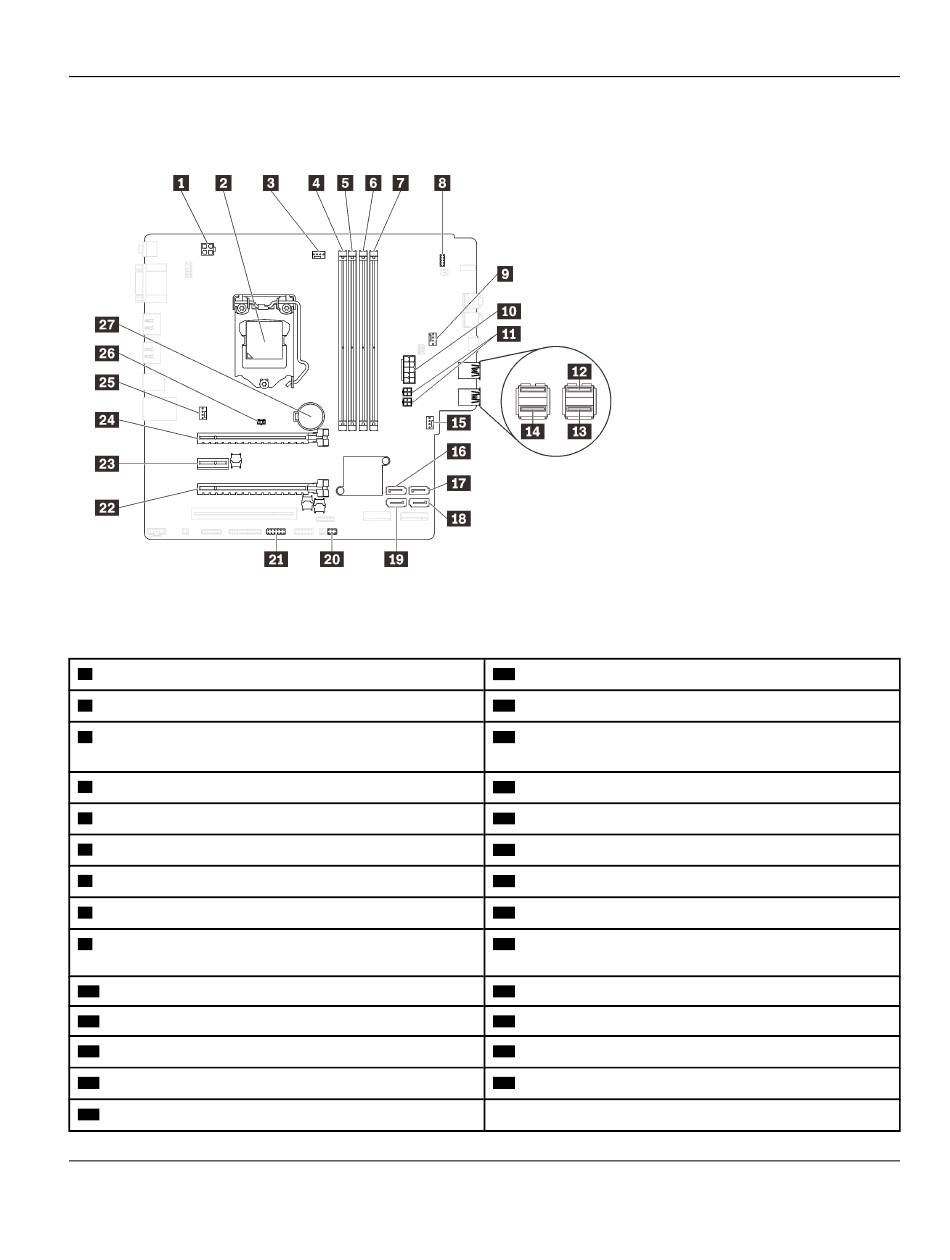

Figura 6. Componentes de la placa del sistema
Tabla 7. Componentes de la placa del sistema
Conector de alimentación del procesador
1
Zócalo del procesador
2
Conector de alimentación del ventilador del
3
procesador
Ranura 1 para DIMM
4
Ranura 2 para DIMM
5
Ranura 3 para DIMM
6
Ranura 4 para DIMM
7
Conector del panel frontal
8
Conector de alimentación del ventilador del adaptador
9
de bahía de unidad
Conector de alimentación del sistema
10
Conector de alimentación SATA
11
Conector USB del panel frontal
12
Conector USB del panel frontal
13
Conector USB de unidad óptica delgada
14
Puentes de la placa del sistema
La siguiente ilustración muestra la ubicación de los puentes del servidor.
Conector de alimentación de ventilador
15
Conector SATA 3
16
Conector SATA 4
17
Conector SATA 2
18
Conector SATA 1
19
Conector de sensor térmico
20
Conector USB para adaptador de tarjeta SD doble
21
Ranura de PCIe 3
22
Ranura de PCIe 2
23
Ranura de PCIe 1
24
Conector de alimentación del ventilador
25
Conector del conmutador de intrusión
26
Batería CMOS 3V (CR2032)
27
Capítulo 2
.
Componentes del servidor
15
