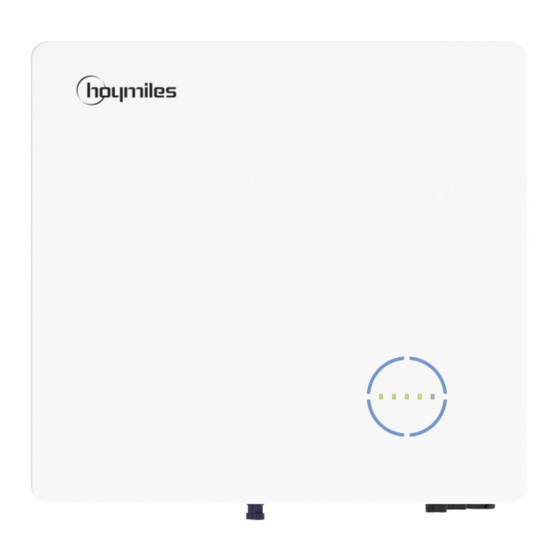

- Página 1 Energía abierta para todos Inversor acoplado a CA Guía de instalación rápida HAT-5.0HV-EUG1 HAT-6.0HV-EUG1 HAT-8.0HV-EUG1 HAT-10.0HV-EUG1 Región: Global REV1.1 hoymiles.com...
- Página 2 Guía de instalación rápida del inversor acoplado a CA 1 Declaración general • La información de esta guía de instalación rápida está sujeta a cambios debido a actualizaciones de productos u otros motivos. • Esta guía no sustituye las etiquetas del producto ni las precauciones de seguridad del manual del usuario salvo que se especifique lo contrario.
- Página 3 3 Montaje del inversor ≥300 mm ≥200 mm ≥200 mm ≥300 mm ≥15° ≥500 mm 75 mm 75 mm 65 mm © 2022 Hoymiles Power Electronics Inc. All rights reserved. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
- Página 4 Guía de instalación rápida del inversor acoplado a CA 4 Diagrama de cableado...
- Página 5 Guía de instalación rápida del inversor acoplado a CA © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
- Página 6 Guía de instalación rápida del inversor acoplado a CA...
- Página 7 Guía de instalación rápida del inversor acoplado a CA © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
- Página 8 Guía de instalación rápida del inversor acoplado a CA 5 Conexión eléctrica Paso 1 Cable de toma de tierra L=H+(2-3) mm S≥4 mm² 1.2 N·m Paso 2 Red (mismo cableado para el generador si es necesario) 7-8 mm Clic Paso 3 EPS 7-8 mm 20-25 mm 13 mm≤Φ≤18 mm...
- Página 9 COM1 8-NC 8-485B 8-485A_2 7-NC 7-485A 7-485B_2 6-NC 6-NC 6-485A_1 5-485B 5-CANL 5-485B_1 4-485A 4-CANH 4-CANL 3-NC 3-NC 3-CANH 2-NC 2-NC 2-DI IN- COM2 Medidor 1-NC 1-NC Para2 1-DI IN+ © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
- Página 10 Guía de instalación rápida del inversor acoplado a CA Etiqueta Descripción Medidor (485A, 485B) Para el medidor inteligente. Para la batería de iones de litio, la comunicación se realiza a BMS (CANH, CANL, 485A, 485B) través de CAN o RS485. Para dispositivo externo de habilitación de la respuesta a la DRM (D1/5, D2/6, D3/7, D4/8, REF, COM) demanda.
- Página 11 Paso 6 Dispositivo de transferencia de datos (DTS) Conexión WIFI y 4G 0.6-0.8 N·m Conexión de Ethernet 0.6-0.8 N·m 8-NC 7-NC 6-RX- 5-NC PARA1 4-NC 3-RX+ 2-TX- 0.8-1.5 N·m 1-TX+ 0.5-0.8 N·m © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
- Página 12 Guía de instalación rápida del inversor acoplado a CA 6 Configuración en línea del DTS 1. Busque “Hoymiles” en la App Store (iOS) o en la Play Store (Android), o escanee el código QR para descargar la aplicación del instalador de Hoymiles.
- Página 13 (a) Una vez realizada correctamente la conexión, vuelva a hacer clic en “Network Config” (Configuración de red) y acceda a la página de configuración de red. (b) Seleccione el router de wifi e introduzca la contraseña. (c) Haga clic en “Send to DTU” (Enviar a DTU). © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
- Página 14 Guía de instalación rápida del inversor acoplado a CA 5. Compruebe que el indicador DTS tenga una luz azul fija, que significa que la conexión es correcta. La configuración de la red tarda 1 minuto aproximadamente, tenga paciencia. Si la red no está conectada, verifique la internet como se indica.
- Página 15 3. Haga clic en “O&M” (Funcionamiento y mantenimiento) → “Toolkit” (Kit de herramientas), acceda a la página de “Overview” (Información general) y haga clic en “Self-check” (Autoevaluación). La autoevaluación puede completarse después de conectar correctamente el generador fotovoltaico, la batería, la red, EPS y GEN. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
- Página 16 Manual de usuario en el código QR o en www.hoymiles.com/resources/download/ Hoymiles Power Electronics Inc. Agregar: Floor 6-10, Building 5, 99 Housheng Road, Gongshu District, Hangzhou 310015, República Popular China Teléfono: +86-571-2805-6101 Correo electrónico: service@hoymiles.com support@hoymiles.com AP040766 www.hoymiles.com...
