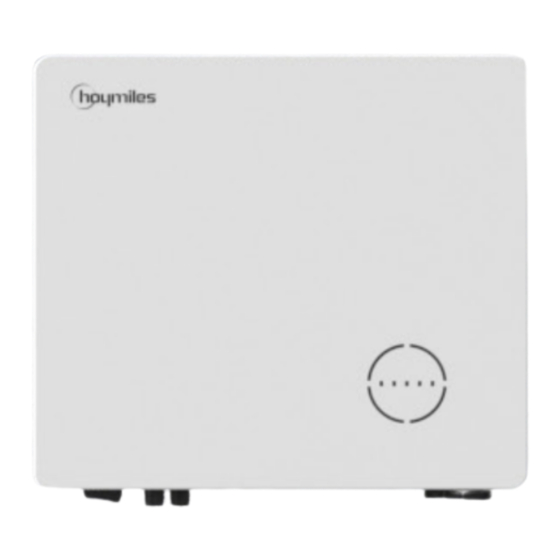

- Página 1 Energía abierta para todos MANUAL DEL USUARIO HYS-3.0LV-EUG1 HYS-3.6LV-EUG1 HYS-4.6LV-EUG1 HYS-5.0LV-EUG1 HYS-6.0LV-EUG1 Región: Global REV1.1 hoymiles.com...
-
Página 2: Tabla De Contenido
3.3.5.6 Conexión en paralelo 3.3.6 Conexión DTS 3.4 Funcionamiento 3.4.1 Aplicación S-Miles Cloud 3.4.2 Puesta en marcha 3.4.3 Desactivación 4. Solución de problemas 5. Hoja de información técnica 6. Información de contacto © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 3: Introducción De Seguridad
Espere al menos 10 minutos antes de abrir el inversor o tocar las piezas con tensión. 10min Los productos no deben eliminarse del mismo modo que los residuos domésticos. Marca CE. Marca UKCA. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 4: Información De Seguridad
Las instrucciones de seguridad de este manual no pueden cubrir todas las precauciones que deben tomarse. Tenga en cuenta las condiciones reales del lugar cuando realice las operaciones. Los daños provocados por la violación de las instrucciones de seguridad de este manual no serán responsabilidad de Hoymiles. Símbolo Peligro de muerte por descarga eléctrica... - Página 5 El manual no contiene piezas que el usuario pueda reparar por sí mismo. Consulte la garantía para las instrucciones sobre la obtención de servicio. • Si ocurre un error, póngase en contacto con su distribuidor local o con electricistas calificados. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
-
Página 6: Introducción
Antes de realizar cualquier conexión eléctrica, tenga en cuenta que el inversor tiene doble fuente de alimentación. Es obligatorio que el personal calificado use equipo de protección personal (EPP) durante los trabajos eléctricos. ADVERTENCIA © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 7: Indicadores Led
Encendido: la comunicación entre el BMS y el medidor es correcta Apagado: no hay falla Encendido: se produce una falla Parpadeo 1: sobrecarga del puerto de EPS FAULT Parpadeo 2: falla ISO/RCD Parpadeo 3: falla de arco © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 8: Modos De Funcionamiento
Modo económico tiempo de carga predeterminado. Por ejemplo, la batería puede cargarse o descargarse en función del precio de la electricidad en horas valle o en horas pico. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. - Página 9 SOC de energía de reserva que Modo de reserva garantiza que la batería siempre tenga suficiente energía para manejar las cargas críticas. Flujo de energía del modo de reserva © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
-
Página 10: Diagrama Del Sistema
• Consulte en https://www.hoymiles.com la lista de baterías compatibles, y el usuario deberá ponerse en contacto primero con Hoymiles para realizar una consulta técnica y obtener una confirmación oficial antes de instalar una batería no incluida en la lista oficial publicada. -
Página 11: Diagrama Básico
Si la batería integra un interruptor de CC interno de fácil acceso, no se requiere un ① interruptor de CC adicional. • Se recomienda un ⑥⑦ RCD de 30 mA, pero no es obligatorio; cumpla con la normativa local. • © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. - Página 12 Si la batería integra un interruptor de CC interno de fácil acceso, no se requiere un ① interruptor de CC adicional. • Se recomienda un ⑥⑦ RCD de 30 mA, pero no es obligatorio; cumpla con la normativa local. • © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
-
Página 13: Sistema De Reequipamiento
PV Inverter Inversor fotovoltaico Battery Batería Backup Loads Cargas de reserva 2.3.3 Diagrama inaceptable Evite los siguientes tipos de instalación para evitar daños en el sistema o en el inversor. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 14: Instrucciones De Instalación
6 Tornillos M3*12 9 Terminales de CA comunicación Lista de accesorios de embalaje 1 DTS 1 Sensor de temperatura de la batería 1 Medidor inteligente 1 CT Opcional (Wi-Fi, Ethernet, 4G) © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 15: Montaje
6. El inversor debe instalarse a la altura de los ojos para facilitar el mantenimiento. 7. La etiqueta del producto en el inversor debe ser claramente visible después de la instalación. 8. El inversor debe instalarse lejos de materiales inflamables. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 16: Instalación Del Inversor
Prepare el cable y la terminal Paso 1 OT/DT. Utilice el tornillo de la caja de L=H+(2-3) mm S 6 mm² Paso 2 accesorios. Luego fije el cable con un destornillador. 1.2 N·m © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 17: Conexión Del Cableado Fotovoltaico
Paso 4 caso el límite de entrada del inversor de 550 V. • Conecte los conectores fotovoltaicos al inversor. Debería oírse un “clic”, si está Click Clic enchufado correctamente. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 18: Conexión Del Cableado De La Batería
En el caso de las baterías sin disyuntor de CC incorporado, no olvide conectar un disyuntor de CC externo. Si necesita utilizar este inversor híbrido como inversor conectado a la red, póngase en contacto con Hoymiles para obtener ayuda. -
Página 19: Conexión Del Cableado De Ca
Apriete la terminal impermeable en el sentido de las agujas del reloj. Paso 5 • Conecte el conector de red al inversor. Debería oírse un “clic”, si está enchufado correctamente. Click Clic © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 20: Conexión De Eps
Desmonte las piezas en orden. • Presione los conectores con fuerza sobre el núcleo conductor del cable. Paso 3 Asegúrese de que la cubierta de cables no está bloqueada dentro del conector. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 21: Conexión Del Cableado De Comunicación
Salida de contacto seco. El DO2 puede ajustarse a una de las siguientes DO2 (NO2, COM2) funciones: Alarma de falla de conexión a tierra, Control de cargas, Control inteligente de carga de reserva y Control del generador. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 22: Conexión Bms
Paso 4 • Enganche el cable ethernet en el anillo de goma. • Introduzca el conector RJ45 en el conector Paso 5 frontal hasta que encaje. • Apriete el prensacables. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 23: Conexión Del Medidor Inteligente Y Ct
Conecte el CT a la línea L y conecte los cables a 5/6 respectivamente. Paso 1 • Conecte el cable de comunicación entre el inversor y el medidor inteligente. Paso 2 485B 485A © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 24: Conexión De Drm
Paso 4 comunicación. • Enganche el cable en el anillo de goma. • Enchufe los cables en el bloque de terminales Paso 5 firmemente de acuerdo con las siguientes tablas. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 25: Conexión Di
El método de conexión es el mismo que el de DRM (capítulo 3.3.5.3). La posición de conexión se muestra en la siguiente figura. N.° Función N.° Función © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 26: Do2-Control De Cargas
3.3.5.6 Conexión en paralelo La función en paralelo está en desarrollo y podría realizarse a través de OTA. Para más información, póngase en contacto con el equipo de soporte técnico de Hoymiles. 3.3.6 Conexión DTS Procedimiento DTS-WIFI-G1 y DTS-4G-G1 •... -
Página 27: Funcionamiento
Comunicación incorrecta con la nube, pero la red está conectada. 3.4 Funcionamiento 3.4.1 Aplicación S-Miles Cloud La aplicación S-Miles Cloud se desarrolló para el inversor híbrido Hoymiles y ofrece las siguientes características: a. configuración de la red; b. asistente de instalación local;... -
Página 28: Puesta En Marcha
NOTICE Procedimiento Paso 1 Detenga el funcionamiento del inversor a través de la aplicación de Hoymiles. Paso 2 Gire el interruptor de CC a la posición “Apagado”. Paso 3 Desconecte el interruptor de circuito de CC entre el inversor y la batería. -
Página 29: Solución De Problemas
Sobretensión El voltaje fotovoltaico es superior fotovoltaicos de cadena correspondientes. fotovoltaica al rango permitido. 2. Si la alarma persiste, póngase en contacto con el equipo de soporte técnico de Hoymiles. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. - Página 30 2. Vuelva a conectar el cable de comunicación del BMS. falla de comunicación del BMS. 3. Si la alarma persiste, póngase en contacto con el equipo de soporte técnico de Hoymiles. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
- Página 31 El inversor detecta que hay una Intente reiniciar el inversor. Si la falla persiste, póngase en Falla del relé falla de autocomprobación del contacto con el equipo de soporte técnico de Hoymiles. relé. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
-
Página 32: Hoja De Información Técnica
Voltaje de CA nominal (V) Frecuencia de la CA nominal (Hz) 50/60 Corriente de salida máxima (A) 13.0 16.0 20.0 21.7 26.0 Distorsión armónica total (a carga <3 % lineal) © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 33: Protección
(1) 4600 para VDE-AR-N 4105 y VDE0126-1-1; 4999 para AS/NZS 4777.2 (2) 21.7 A para AS/NZS 4777.2 (3) Solo puede conseguirse si la energía fotovoltaica y la batería son suficientes. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 34: Información De Contacto
Usuario final de S-Miles Floor 6-10, Building 5, 99 Housheng Road, Gongshu District, Hangzhou 310015 República Popular China +86-571-2805-6101 Consultas en general: info@hoymiles.com Soporte técnico: service@hoymiles.com Visite https://www.hoymiles.com/ para más información. © 2023 Hoymiles Power Electronics Inc. Todos los derechos reservados.
