Paso 2. Desconecte todos los cables conectados al sistema.
Atención: Antes de todo, desacople todos los pestillos, clips para cables, pestañas de liberación y
seguros en los conectores de cable. Si no los libera antes de retirar los cables, los conectores de
los cable de la placa del sistema resultarán dañados Si se producen daños a los conectores de
cable, puede ser necesario sustituir la placa del sistema.
Paso 3. Quite los nueve tornillos que fijan la placa del sistema en la secuencia que se muestra en la
siguiente ilustración. Almacene los tornillos para utilizarlos en el futuro.

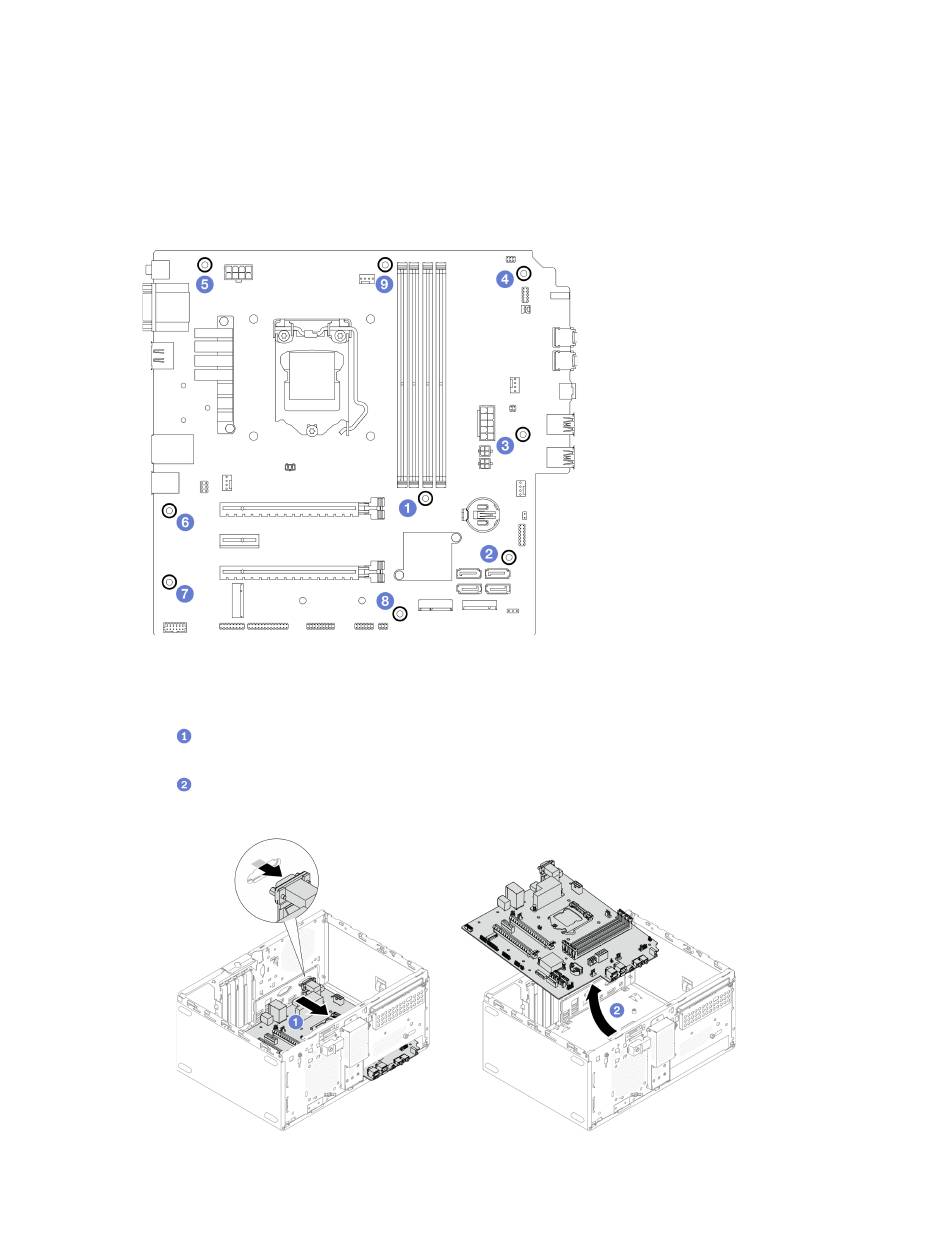

Figura 120. Secuencia de extracción de los tornillos de la placa de sistema
Paso 4. Quite la placa del sistema y extráigala del chasis.
a.
Deslice la placa del sistema hacia la parte frontal del servidor para liberar el conector del
puerto serie del chasis.
b.
Sujete suavemente la placa del sistema por los bordes; a continuación, incline la placa del
sistema y quítela del chasis.
Figura 121. Extracción de la placa del sistema del chasis
.
