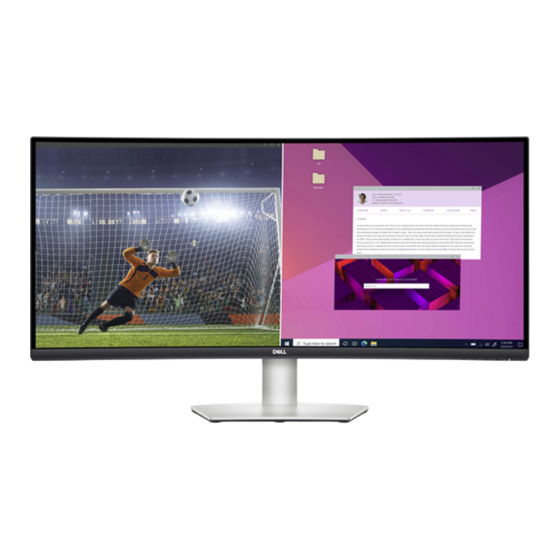

- Página 1 Dell S3423DWC Guía del usuario Modelo de monitor: S3423DWC Modelo de normativa: S3423DWCc...
- Página 2 Copyright © 2022 Dell Inc. o sus filiales. Reservados todos los derechos. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus filiales. Otras marcas comerciales pueden ser marcas comerciales de sus respectivos propietarios.
- Página 3 Contenido Instrucciones de seguridad ....6 Acerca del monitor ......8 Contenido del paquete .
- Página 4 Instalar el monitor ......29 Acoplar la base ..... . . 29 Conectar el monitor .
- Página 5 ..68 Contactar con Dell ..... 68 │...
- Página 6 Instrucciones de seguridad Utilice las siguientes pautas de seguridad para proteger el monitor contra posibles daños potenciales y garantizar su seguridad personal. A menos que se indique lo contrario, cada procedimiento incluido en este documento asume que ha leído la información de seguridad que se envió...
- Página 7 • Algunos monitores se pueden montar en la pared utilizando el soporte VESA que se vende por separado. Asegúrese de utilizar las especificaciones VESA correctas como se menciona en la sección de montaje en pared de la Guía del usuario. Para obtener información sobre instrucciones de seguridad, consulte el documento de Información sobre seguridad, medioambiental y reguladora (SERI) suministrada con el monitor.
- Página 8 Acerca del monitor Contenido del paquete La siguiente tabla proporciona la lista de componentes que se envían con el monitor. Si falta algún componente, póngase en contacto con Dell. Para obtener más información, consulte Contactar con Dell. NOTA: Algunos artículos pueden ser opcionales y no estarán incluidos con el monitor.
- Página 9 Descripción de los Imagen de los componentes componentes Cable ascendente SuperSpeed USB 3.2 Gen 2 10 Gbps Tipo-C a Tipo-C (cable C-C) (1 metro) Cable de carga USB 3.0 (habilita los puertos USB en el monitor) • Guía de instalación rápida •...
- Página 10 Características del producto El monitor Dell S3423DWC tiene una matriz activa, transistores de película fina (TFT, por sus siglas en inglés), pantalla de cristal líquido (LCD, por sus siglas en inglés), antiestática y retroiluminación de LED. Las características del monitor incluyen: •...
- Página 11 • Software Dell Display Manager incluido. • Utiliza el panel de luz azul baja y cumple el estándar TUV Rheinland (solución de hardware) en el modelo de restablecimiento de fábrica/configuración predeterminada (modo preestablecido: Estándar). • Optimice el confort ocular con una pantalla sin parpadeos.
- Página 12 Identificar las partes y controles Vista frontal Botones de control Etiqueta Descripción Botones de función Permite ajustar los elementos del menú OSD. (Para obtener más información, consulte la sección Utilizar los botones de control.) Botón de encendido y apagado Para encender o apagar el monitor. La luz blanca permanente indica que el monitor está...
- Página 13 Consulte código de barras y el sello de la esta tarjeta si necesita contactar etiqueta de servicio) con Dell para soporte técnico. La etiqueta de servicio es un identificador alfanumérico único que permite a los técnicos de servicio de...
- Página 14 Vista lateral Vista inferior Vista inferior sin el pedestal del monitor Etiqueta Descripción Ranura de bloqueo Proteja el monitor utilizando la cerradura de de seguridad seguridad (se adquiere por separado) para evitar (basada en la el traslado no autorizado del monitor. ranura de seguridad Kensington) Conector de...
- Página 15 Puerto ascendente Conecte el cable USB-C incluido con el monitor a su PC o dispositivo móvil. Este puerto es compatible con Power Delivery USB, datos y la señal de vídeo DisplayPort. El puerto SuperSpeed USB de 5 Gbps (USB 3.2 Gen 1) Tipo-C ofrece la velocidad de transferencia más rápida y el modo alternativo con DP 1.4 admite la resolución máxima de 3440 x 1440 a 100 Hz, PD* 20 V/...
- Página 16 Especificaciones del monitor Modelo S3423DWC Tipo de pantalla Matriz activa - LCD TFT Tipo de panel Alineación vertical Imagen visible Diagonal 864,2 mm (34,0 pulgadas) Horizontal, área activa 797,2 mm (31,19 pulgadas) Vertical, área activa 333,7 mm (13,14 pulgadas) Área...
- Página 17 Inclinación -5° a 21° Giro Ajuste de la inclinación -4° a 4° Compatibilidad con Dell Fácilmente organizable y otras funciones clave Display Manager Seguridad Ranura de bloqueo de seguridad (cerradura de cable compra opcional) *USB-C (modo alternativo con DisplayPort 1.4): *Se admite audio HBR3/ DisplayPort 1.4/DP.
- Página 18 Especificaciones de la resolución Modelo S3423DWC Intervalo de escaneado 30 kHz a 160 kHz horizontal Intervalo de escaneado 48 Hz hasta 100 Hz (HDMI) vertical 48 Hz hasta 100 Hz (USB-C) Resolución máxima 3440 x 1440 a 100 Hz (USB-C)
- Página 19 Modos de visualización preestablecidos Polaridad de Frecuencia Frecuencia Reloj de Modo de sincronización horizontal vertical píxeles visualización (Horizontal / (kHz) (Hz) (MHz) Vertical) VESA, 640 x 480 31,47 59,94 25,18 VESA, 640 x 480 37,50 31,50 IBM, 720 x 400 31,47 70,08 28,32...
- Página 20 Especificaciones eléctricas Modelo S3423DWC Señales de entrada de HDMI 2.0, (HDCP), 600 mV para cada línea vídeo diferencial, impedancia de entrada de 100 ohmios por par diferencial USB-C 1.4, 600 mV para cada línea diferencial, impedancia de entrada de 100 ohmios por par...
- Página 21 Características físicas Modelo S3423DWC Tipo de cable de señal • Digital: USB-C, 24 contactos • Bus serie universal: USB, 9 contactos Dimensiones (con pedestal) Altura (extendida) 489,36 mm (19,27 pulgadas) Altura (comprimida) 389,36 mm (15,33 pulgadas) Anchura 808,16 mm (31,82 pulgadas)
- Página 22 Características medioambientales Modelo S3423DWC Cumplimiento normativo • Compatibilidad con RoHS • Monitor sin BFR/PVC (sus placas de circuito están hechas de laminados sin BFR/PVC). • Cristal sin arsénico y sin mercurio solamente en el panel. • El Medidor de Energía muestra el nivel de energía consumido por el monitor en tiempo real.
- Página 23 Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en www.dell.com/pixelguidelines.
- Página 24 3. Realice descansos frecuentes durante 20 minutos cada dos horas. 4. Deje de mirar al monitor y mire a un objeto alejado unos 6 metros (20 pies) del monitor durante al menos 20 segundos en los descansos. 5. Realice estiramientos para liberar la tensión del cuello, los brazos, la espalda y los hombros durante los descansos.
- Página 25 pantalla del monitor al nivel de los ojos o por debajo de dicho nivel monitor y teclado colocados directamente en frente del usuario muñecas relajadas y planas pies colocados en plano en el suelo │ Acerca del monitor...
- Página 26 Manipulación y traslado de la pantalla Para asegurarse de que el monitor se manipula de manera segura cuando se levanta o traslada, tenga en cuenta las indicaciones mencionadas a continuación: • Antes de trasladar o levantar el monitor, apague su PC y dicho monitor. •...
- Página 27 Para obtener información acerca de las mejores prácticas, siga las instrucciones de la lista siguiente cuando desempaquete, limpie o manipule el monitor: • Para limpiar la pantalla del monitor Dell, humedezca ligeramente un paño suave y limpio con agua. Si es posible, utilice un tejido especial para limpiar pantallas o una solución adecuada para pantalla del monitor Dell.
- Página 28 Daño Inducido por el Cliente (CID). El CID no está cubierto por la garantía estándar de Dell. • Si observa la presencia de un polvo blanco cuando desempaquete el monitor, límpielo con un paño.
- Página 29 Instalar el monitor Acoplar la base NOTA: El pedestal no está instalado de fábrica cuando el producto se comercializa. NOTA: Las siguientes instrucciones solamente se aplican para al pedestal que se envió con el monitor. Si acopla el pedestal que adquirió en cualquier otro lugar, siga las instrucciones de instalación incluidas con dicho pedestal.
- Página 30 NOTA: Los monitores Dell están diseñados para funcionar de manera óptima con los cables de la caja suministrados por Dell. Dell no garantiza la calidad y el rendimiento del vídeo si se utilizan cables que no son de Dell.
- Página 31 Organizar los cables Utilice la ranura para administración de cables y así dirigir los cables conectados al monitor. Protección del monitor mediante un bloqueo Kensington (opcional) La ranura del bloqueo de seguridad se encuentra en la parte inferior del monitor. (Consulte la sección Ranura de bloqueo de seguridad).
- Página 32 Quitar el pedestal NOTA: Para evitar arañazos en la pantalla LCD cuando quite el pedestal, asegúrese de que el monitor está colocado sobre una superficie blanda y manipúlelo con cuidado. NOTA: Los siguientes pasos se aplican específicamente para quitar el pedestal que se suministra con el monitor. Si quita el pedestal que adquirió...
- Página 33 Instalación en pared (opcional) (Dimensiones del tornillo: M4 x 10 mm). Consulte la documentación incluida con el kit de montaje en pared compatible con VESA. 1. Coloque el monitor sobre un paño suave o cojín cerca del borde del escritorio. 2.
- Página 34 Utilizar el monitor Encender el monitor Presione el botón para encender el monitor. Utilizar los botones de control Utilice los botones de control situados en el borde inferior del monitor para ajustar la imagen mostrada. │ Utilizar el monitor...
- Página 35 Botones de control La siguiente tabla describe los botones de control: Botones de control Descripción Utilice este botón para elegir modos preestablecidos en una lista. Atajo de teclado/ Modos predefinidos Utilice los botones para ajustar el volumen. El valor mínimo es ‘0’ (-). El valor máximo es ‘100’ (+). Atajo de teclado/ Fuente entrada Utilice el botón Menú...
- Página 36 Controles OSD Utilice los botones situados en el panel inferior del monitor para ajustar la configuración de la imagen. 1 2 3 4 Botones de control Descripción Utilice el botón Arriba para aumentar los valores o desplazarse hacia arriba por un menú. Arriba Utilice el botón Abajo para reducir los valores o desplazarse hacia abajo por un menú.
- Página 37 NOTA: Todos los cambios realizados se guardarán automáticamente cuando pase a otro menú, salga del menú OSD o espere a que el menú OSD se cierre automáticamente. 1. Presione el botón para mostrar el menú principal OSD. Dell 34 Monitor Brillo/Contraste Fuente entrada Color 75 %...
- Página 38 Icono Menú y submenús Descripción Brillo/Contraste Utilice este menú para ajustar el brillo y el contraste. Dell 34 Monitor Brillo/Contraste Fuente entrada Color 75 % Pantalla PIP/PBP 75 % Selección de USB Audio Audio Menú Menú Personalizar Personalizar Otros Otros Brillo Permite ajustar el brillo de la retroiluminación.
- Página 39 Selección automática está activada. Rest. fte. Entrada Seleccione esta opción para restablecer el valor predeterminado de la Fuente entrada. Color Permite cambiar el modo de configuración Color. Dell 34 Monitor Brillo/Contraste Modos prede nidos Estándar Formato color entrada Fuente entrada...
- Página 40 Presione los botones para ajustar los valores de los tres colores (R, G y B) y crear su propio modo de color predefinido. Dell 34 Monitor Brillo/Contraste Modos prede nidos Estándar Fuente entrada Formato color entrada Película...
- Página 41 ∞ RGB: Seleccione esta opción si el monitor está conectado a un equipo o un reproductor multimedia que admita salida RGB. ∞ YCbCr: Seleccione esta opción si el reproductor multimedia solo admite la salida YCbCr. Dell 34 Monitor Brillo/Contraste Modos prede nidos Formato color entrada Fuente entrada...
- Página 42 Icono Menú y submenús Descripción Restablecer color Restablece los valores de fábrica de la configuración de color del monitor. Pantalla Utilice Pantalla para ajustar la imagen. Dell 34 Monitor Brillo/Contraste Relación de aspecto 21:9 Fuente entrada Nitidez Color Tiempo de respuesta...
- Página 43 Icono Menú y submenús Descripción PIP/PBP Le permite ver más imágenes al mismo tiempo. Dell 34 Monitor Brillo/Contraste Modo PIP/PBP Apagado 50 % - 50 % Fuente entrada Color 75 % - 25 % Pantalla 25 % - 75 %...
- Página 44 Consulte también la sección Establecer el conmutador KVM para obtener más detalles. Cuando use solamente un puerto ascendente, el puerto ascendente conectado está activo. Dell 34 Monitor Brillo/Contraste HDMI 1 USB-B HDMI 2 USB-C...
- Página 45 Icono Menú y submenús Descripción Audio Para cambiar la configuración de audio. Dell 34 Monitor Brillo/Contraste Volumen Fuente entrada Altavoz Habilitado Color Restablecer sonido Pantalla PIP/PBP Selección de USB Audio Audio Menú Menú Personalizar Personalizar Otros Otros Volumen Presione los botones para ajustar el volumen. El valor mínimo es ‘0’...
- Página 46 Restablecer menú Permite restablecer los valores predeterminados de fábrica de toda la configuración del menú OSD. Personalizar Seleccione esta opción para ajustar la configuración de personalización. Dell 34 Monitor Brillo/Contraste Atajo de teclado 1 Modos prede nidos Fuente entrada Atajo de teclado 2...
- Página 47 Atajo de teclado 2 Seleccione una de las siguientes opciones: Modos predefinidos, Brillo/Contraste, Fuente entrada, Relación de aspecto, Volumen, Modo PIP/PBP, Cambiar selección USB o Intercambiar vídeo para establecer el atajo de teclado 2. Dell 34 Monitor Brillo/Contraste Atajo de teclado 1 Modos prede nidos Fuente entrada...
- Página 48 Otros Información Permite ver la configuración actual del monitor. Pantalla Dell 34 Monitor Dell 34 Monitor Brillo/Contraste Información Pantalla Modelo: Dell S3423DWC Fuente entrada DDC/CI Fuente entrada: HDMI 2 Color Condicionamiento LCD Actual: 1920x1080, 60 Hz 24 bits Pantalla Estado PBP: Apagado...
- Página 49 Permite ver el número de etiqueta de servicio de la servicio pantalla. La etiqueta de servicio es un identificador alfanumérico único que permite a Dell identificar las especificaciones del producto y acceder a la información de la garantía. NOTA: La etiqueta de servicio también se imprime en una etiqueta ubicada en la parte posterior de la cubierta.
- Página 50 Icono Menú y submenús Descripción Restablecer otros Permite restablecer los valores preestablecidos de fábrica de toda la configuración del menú de configuración Otros. Restablecer Permite restaurar las configuraciones predeterminadas de fábrica de todos los valores predefinidos. NOTA: El monitor tiene una función integrada para calibrar automáticamente el brillo para compensar el desgaste de los LED.
- Página 51 NOTA: Se puede acceder al menú de bloqueo utilizando este método cuando los botones Menú y Alimentación están en estado desbloqueado. Dell 34 Monitor Seleccione una opción: Para acceder al menú de desbloqueo, presione sin soltar el botón Salir (botón 4) durante cuatro segundos.
- Página 52 Dell 34 Monitor Seleccione una opción: Hay tres opciones de bloqueo. Menú Descripción Botones Menú Cuando se selecciona Botones Menú, la configuración del menú OSD no se puede cambiar. Todos los botones se bloquearán, excepto el de alimentación. Botón de Cuando se selecciona Botón de encendido, la...
- Página 53 Mensajes de advertencia OSD Cuando el monitor no admita un determinado modo de resolución, aparecerá el siguiente mensaje: Dell 34 Monitor The current input timing is not supported by the monitor display. Please change your input timing to 3440x1440, 100Hz or any other monitor listed timing as per the monitor speci cations.
- Página 54 Cuando el monitor entre en el modo Espera, se mostrará el siguiente mensaje: Dell P2418HZ Dell 34 Monitor Going into Standby Mode. S3423DWC Si presiona cualquier botón que no sea el de alimentación, aparecerán los siguientes mensajes en función de la entrada seleccionada:...
- Página 55 Dell 34 Monitor No Cable HDMI 2 La pantalla entrará en el modo de espera en 4 minutos. www.dell.com/S3423DWC S3423DWC Dell P2418HZ Dell 34 Monitor No USB-C Cable The display will go into Standby Mode in 4 minutes. www.dell.com/S3423DWC S3423DWC El menú...
- Página 56 2. Haga clic con el botón secundario en el escritorio y haga clic en Screen Resolution (Resolución de pantalla). 3. Si tiene más de un monitor conectado, asegúrese de seleccionar S3423DWC. 4. Haga clic en la lista desplegable Screen Resolution (Resolución de pantalla) y seleccione 3440 x 1440.
- Página 57 Al conectar HDMI + USB-B al equipo 1 y USB-C al equipo 2, asegúrese de que USB para HDMI está asignado a USB-B HDMI 2.0 USB-C HDMI 2.0 Dell 34 Monitor Brillo/Contraste HDMI 1 USB-B HDMI 2 USB-C...
- Página 58 Establecer el KVM automático Puede seguir las instrucciones que se indican a continuación para configurar su KVM automático para el monitor: 1. Asegúrese de que la opción Modo PIP/PBP está establecido en Apagado. Dell 34 Monitor Brillo/Contraste Modo PIP/PBP Apagado...
- Página 59 3. Asegúrese de que los puertos USB y las entradas de vídeo estén asociados en consecuencia. Dell 34 Monitor Brillo/Contraste HDMI 1 USB-B Fuente entrada HDMI 2 USB-C Color Pantalla PIP/PBP Selección de USB Audio Audio Menú Menú Personalizar Personalizar...
- Página 60 Uso de la inclinación y la extensión vertical NOTA: Estos valores se aplican al pedestal suministrado con su monitor. Para configurarlo con cualquier otro pedestal, consulte la documentación suministrada con el pedestal. Extensión de la inclinación 5° 21° 100mm 4° 4°...
- Página 61 Si el monitor funciona correctamente, detecta que no hay señal y aparece uno de los siguientes mensajes. En el modo de comprobación automática, el LED de alimentación permanece iluminado en color blanco. Dell 34 Monitor No Cable HDMI 1 La pantalla entrará en el modo de espera en 4 minutos.
- Página 62 2. Presione el botón (botón tres) para iniciar el menú OSD. 3. Mediante los botones del panel frontal, seleccione Otros > Autodiagnóstico para iniciar el proceso de autodiagnósticos. Dell 34 Monitor Brillo/Contraste Información Pantalla Fuente entrada DDC/CI...
- Página 63 4. Cuando se inicia, aparece una pantalla gris. Inspeccione la pantalla en busca de anomalías. 5. Presione el botón 1 situado en el panel frontal. El color de la pantalla cambiará a rojo. Inspeccione la pantalla en busca de anomalías. 6.
- Página 64 Problemas comunes La tabla siguiente incluye información general sobre problemas comunes del monitor que puede encontrar y las posibles soluciones: Síntomas comunes Soluciones posibles No hay vídeo o el • Asegúrese de que el cable de vídeo que conecta el LED de alimentación monitor y su PC esté...
- Página 65 • Un píxel permanentemente apagado es un defecto natural que puede darse en la tecnología LCD. • Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: www.dell.com/support/monitors.
- Página 66 • No realice ninguno de los pasos incluidos en la sección de relacionados con la solución de problemas. seguridad • Póngase en contacto con Dell inmediatamente. Problemas • Asegúrese de que el cable de vídeo que conecta el intermitentes monitor y su PC esté conectado de forma correcta y segura.
- Página 67 Síntomas comunes Soluciones posibles Retención de imagen • Establezca un período de tiempo para que la pantalla provocada por dejar se apague después de unos minutos de inactividad de una imagen estática la misma. Este tiempo se puede ajustar en Opciones de en el monitor durante energía de Windows o en la configuración Ahorro de un prolongado...
- Página 68 S3423DWC: https://eprel.ec.europa.eu/qr/1107221. Contactar con Dell Para ponerse en contacto con Dell en referencia a ventas, soporte técnico o problemas de servicio de atención al cliente, consulte www.dell.com/contactdell. NOTA: La disponibilidad varía en función del país y el producto, y algunos servicios podrían no estar disponibles en su país.
