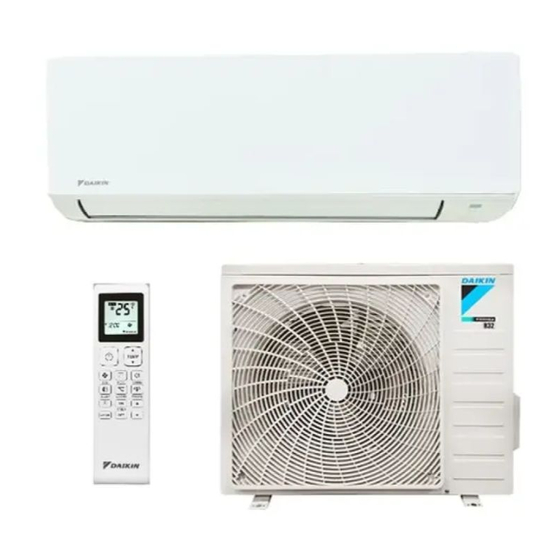

- Página 1 Guía de referencia del instalador Serie Split R32 RXQ25AMV1B RXQ35AMV1B ARXQ25AMV1B ARXQ35AMV1B...
- Página 2 Tabla de contenidos Tabla de contenidos 1 Acerca de la documentación Acerca de este documento............................. 1.1.1 Significado de los símbolos y advertencias....................2 Precauciones generales de seguridad Para el instalador ................................2.1.1 General ................................2.1.2 Lugar de instalación............................2.1.3 Refrigerante — en caso de R410A o R32....................... 11 2.1.4 Sistema eléctrico ............................
- Página 3 Tabla de contenidos 9.1.2 Pautas para realizar la conexión del cableado eléctrico................49 9.1.3 Especificaciones de los componentes de cableado estándar ............... 50 Cómo conectar el cableado eléctrico a la unidad exterior .................... 50 10 Finalización de la instalación de la unidad exterior 10.1 Cómo finalizar la instalación de la unidad exterior ......................
- Página 4 Asegúrese de que las operaciones de instalación, mantenimiento y reparación, además de los materiales aplicados, cumplan con las instrucciones que aparecen en Daikin (incluidos todos los documentos que se enumeran en "Conjunto de documentación") y con la normativa aplicable y que solo las realice personal autorizado.
- Página 5 Datos técnicos ▪ Hay disponible un subconjunto de los datos técnicos más recientes en el sitio web regional Daikin (accesible al público). ▪ Hay disponible un conjunto completo de los datos técnicos más recientes en el Daikin Business Portal (autenticación necesaria).
- Página 6 Acerca de la documentación Símbolo Explicación Para obtener más información, consulte la guía de referencia del instalador y del usuario. La unidad contiene piezas móviles. Tenga cuidado al realizar el mantenimiento o inspección de la unidad. Símbolos utilizados en la documentación: Símbolo Explicación Indica un título de ilustración o una referencia a esta.
- Página 7 Utilizar SOLO accesorios, equipos opcionales y piezas de repuesto fabricadas o aprobadas por Daikin. ADVERTENCIA Asegurarse de que la instalación, las pruebas y los materiales aplicados cumplen la legislación pertinente (además de las instrucciones descritas en la documentación de...
- Página 8 Precauciones generales de seguridad De conformidad con la legislación vigente, es posible que esté obligado a disponer de un libro de registro del producto, con información sobre el mantenimiento, las reparaciones, los resultados de las pruebas, los períodos de suspensión, etc. Además, es NECESARIO que en un lugar visible del sistema se proporcione la siguiente información: ▪...
- Página 9 Precauciones generales de seguridad ADVERTENCIA Asegúrese de que las operaciones de instalación, mantenimiento y reparación cumplan con las instrucciones que aparecen en Daikin y con la normativa aplicable y que SOLO las realice personal autorizado. ADVERTENCIA Si una o más habitaciones están conectadas con la unidad a través de un sistema de conductos, asegúrese de que:...
- Página 10 Precauciones generales de seguridad AVISO ▪ Proteja las tuberías frente a daños físicos. ▪ Mantenga las tuberías de instalación al mínimo. Cómo determinar la superficie de suelo mínima 1 Determine la carga de refrigerante total en el sistema (= carga de refrigerante de fábrica cantidad de refrigerante adicional cargada).
- Página 11 Precauciones generales de seguridad Ceiling-mounted Wall-mounted Floor-standing unit unit unit m (kg) m (kg) A m (kg) A ≤1.842 — ≤1.842 — ≤1.842 — 1.843 28.9 1.843 3.64 1.843 4.45 3.95 4.83 34.0 4.34 5.31 41.2 5.79 49.0 4.74 5.13 6.39 57.5 7.41...
- Página 12 Precauciones generales de seguridad ADVERTENCIA Durante las pruebas, no presurizar NUNCA el producto con una presión mayor que la presión máxima permitida (como se indica en la chapa de identificación de la unidad). ADVERTENCIA Tomar precauciones suficientes en caso de haber una fuga de refrigerante. Si hay una fuga de gas refrigerante, ventilar la zona inmediatamente.
- Página 13 Precauciones generales de seguridad Entonces Hay un tubo de sifón Cargue el líquido con el cilindro en posición vertical. (por ejemplo, en el cilindro pone "Sifón de llenado de líquido instalado") NO hay un tubo de sifón Cargue el líquido con el cilindro al revés. ▪...
- Página 14 Precauciones generales de seguridad ADVERTENCIA ▪ Utilizar SOLO cables de cobre. ▪ Asegurarse de que el cableado de las instalaciones cumpla la legislación pertinente. ▪ Todo el cableado de las instalaciones DEBE llevarse a cabo de acuerdo con el esquema de cableado facilitado con el producto. ▪...
- Página 15 Precauciones generales de seguridad AVISO Precauciones para el cableado de la alimentación: ▪ NO conecte cables de diferentes grosores al bloque de terminales de alimentación (la flacidez del cableado de alimentación puede provocar un calor anormal). ▪ Al conectar cables del mismo grosor, siga las instrucciones indicadas en la ilustración superior.
- Página 16 Instrucciones de seguridad específicas para el instalador 3 Instrucciones de seguridad específicas para el instalador Respete siempre las siguientes instrucciones y normativas de seguridad. Para manipular la unidad exterior (consulte "4.1.2 Manipulación de la unidad exterior" [ 22]) PRECAUCIÓN Para evitar lesiones, NO tocar la entrada de aire ni las aletas de aluminio de la unidad.
- Página 17 Instrucciones de seguridad específicas para el instalador "7.2 Conexión de las tuberías Conexión de las tuberías de refrigerante (consulte refrigerante" [ 34]) PRECAUCIÓN ▪ Un abocardado incompleto podría provocar fugas de gas refrigerante. ▪ NO vuelva a utilizar el abocardado. Utilice abocardados nuevos para evitar fugas de gas refrigerante.
- Página 18 Instrucciones de seguridad específicas para el instalador ADVERTENCIA ▪ Utilice solamente R32 como refrigerante. Otras sustancias pueden provocar explosiones y accidentes. ▪ El refrigerante R32 contiene gases fluorados de efecto invernadero. Su potencial de calentamiento global (GWP) es 675. NO vierta estos gases a la atmósfera. ▪...
- Página 19 Instrucciones de seguridad específicas para el instalador ADVERTENCIA NO conecte la alimentación eléctrica a la unidad interior. Esto podría producir descargas eléctricas o incendios. ADVERTENCIA ▪ NO utilice componentes eléctricos adquiridos localmente dentro del producto. ▪ NO realice ninguna derivación de suministro eléctrico para la bomba de drenaje, etc.
- Página 20 Instrucciones de seguridad específicas para el instalador PRECAUCIÓN NO introduzca los dedos, varillas ni otros objetos en la entrada o la salida de aire. NO quite la protección del ventilador. Si el ventilador gira a gran velocidad, puede provocar lesiones. Mantenimiento y servicio técnico (consulte "13 Mantenimiento y servicio técnico" [...
- Página 21 Instrucciones de seguridad específicas para el instalador "14 Solución de problemas" [ 60]) Solución de averías (consulte PELIGRO: RIESGO DE ELECTROCUCIÓN PELIGRO: RIESGO DE QUEMADURAS/ABRASAMIENTO ADVERTENCIA ▪ Cuando realice una inspección en la caja de conexiones de la unidad, asegúrese SIEMPRE de que el interruptor principal de la unidad está desconectado. Desconecte el disyuntor correspondiente.
- Página 22 Acerca de la caja 4 Acerca de la caja Tenga en cuenta las siguientes observaciones: ▪ En la entrega, la unidad DEBE revisarse por si presenta daños o no está completa. Cualquier daño o pieza faltante DEBE notificarse inmediatamente al agente de reclamaciones de la compañía de transporte.
- Página 23 Acerca de la caja Asegúrese de que la unidad esté colocada en una superficie plana para evitar daños. Si las aletas de aluminio de la unidad están dobladas, enderécelas con un peine aleteado (suministrado independientemente). 4.1.3 Extracción de los accesorios de la unidad exterior 1 Levante la unidad exterior.
- Página 24 Acerca de la unidad 5 Acerca de la unidad ADVERTENCIA: MATERIAL MODERADAMENTE INFLAMABLE El refrigerante dentro de la unidad es ligeramente inflamable. 5.1 Identificación AVISO Cuando instale o realice el mantenimiento de varias unidades a la vez, asegúrese de NO intercambiar los paneles de servicio entre los distintos modelos. 5.1.1 Etiqueta de identificación: unidad exterior Ubicación RXQ-A_ARXQ-A...
- Página 25 Instalación de la unidad 6 Instalación de la unidad ADVERTENCIA La instalación debe correr a cargo de un instalador y los materiales y la instalación deben ajustarse a la legislación en vigor. En Europa, la EN378 es la norma aplicable. En este capítulo Preparación del lugar de instalación ............................
- Página 26 Instalación de la unidad ADVERTENCIA Para evitar daños mecánicos, el aparato debe almacenarse en una habitación bien ventilada en la que no haya fuentes de ignición funcionando continuamente (p. ej. llamas abiertas, un aparato a gas funcionando , o un calentador eléctrico en funcionamiento).
- Página 27 Instalación de la unidad Se recomienda instalar la unidad exterior con la entrada de aire orientada hacia la pared y NO exponerla directamente al viento. a Placa deflectora b Dirección de viento preponderante c Salida de aire NO instale el unidad en los lugares siguientes: ▪...
- Página 28 Instalación de la unidad Si la unidad exterior está expuesta a vientos marinos directos, instale un protector contra el viento. ▪ Altura del protector contra el viento ≥1,5×altura de la unidad exterior ▪ Tenga en cuenta el espacio necesario para servicio al instalar el protector contra el viento.
- Página 29 Instalación de la unidad En zonas con nevadas abundantes, es muy importante instalar la unidad en un lugar que NO se vea afectado por la nieve. Si existe la posibilidad de nevadas laterales, asegúrese de que el serpentín del intercambiador de calor esté resguardado de la nieve.
- Página 30 Instalación de la unidad Flujo de trabajo habitual El montaje de la unidad exterior suele dividirse en los siguientes pasos: Proporcionar la estructura de la instalación. Instalar la unidad exterior. Proporcionar drenaje. Evitar que la unidad exterior se caiga. Cómo proteger la unidad frente a la nieve y el viento instalando una cubierta para la nieve y placas deflectoras.
- Página 31 Instalación de la unidad 6.3.4 Cómo instalar la unidad exterior 4× M8/M10 6.3.5 Para proporcionar drenaje ▪ Asegúrese de que el agua de condensación pueda evacuarse correctamente. ▪ Instale la unidad sobre una base que pueda garantizar un drenaje adecuado a fin de evitar la acumulación de hielo.
- Página 32 Instalación de la unidad a Conexión para drenaje b Estructura inferior c Tapón de drenaje d Tubo flexible (suministro independiente) 6.3.6 Cómo evitar que la unidad exterior se caiga En caso de que la unidad se instale en lugares donde los fuertes vientos puedan inclinarla, tome las siguientes medidas: 1 Prepare 2 cables tal y como se indica en la siguiente ilustración (suministro independiente).
- Página 33 Instalación de la tubería 7 Instalación de la tubería En este capítulo Preparación las tuberías de refrigerante ..........................7.1.1 Requisitos de las tuberías de refrigerante......................7.1.2 Aislamiento de la tubería de agua ......................... 7.1.3 Diferencia de altura y longitud de la tubería de refrigerante ................Conexión de las tuberías de refrigerante..........................
- Página 34 Instalación de la tubería Diámetro exterior Grado de temple Espesor (t) (Ø) Ø 6,4 mm (1/4 Recocido (O) ≥0,8 mm pulgadas) 9,5 mm (3/8 Recocido (O) pulgadas) En función de la normativa en vigor y de la máxima presión de funcionamiento de la unidad (consulte "PS High"...
- Página 35 Instalación de la tubería 7.2.1 Acerca de la conexión de la tubería de refrigerante Antes de conectar las tuberías de refrigerante Asegúrese de que la unidad exterior y la unidad interior estén montadas. Flujo de trabajo habitual La conexión de las tuberías de refrigerante implica: ▪...
- Página 36 Instalación de la tubería AVISO Tenga en cuenta las siguientes precauciones sobre las tuberías de refrigerante: ▪ Evite mezclar cualquier elemento que no sea el refrigerante especificado en el ciclo de refrigerante (p.ej. aire). ▪ Utilice solamente R32 cuando añada refrigerante. ▪...
- Página 37 Instalación de la tubería ▪ Utilice SIEMPRE una llave abierta para tuercas y una llave inglesa dinamométrica para apretar la tuerca abocardada cuando conecte las tuberías. Esto es para evitar que se agriete la tuerca y las fugas resultantes. a Llave inglesa dinamométrica b Llave abierta para tuercas c Unión entre tuberías d Tuerca abocardada...
- Página 38 Instalación de la tubería Abocardador para R32 Abocardador convencional (tipo embrague) Tipo embrague Tipo de tuerca de mariposa (Tipo Ridgid) (Tipo Imperial) 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm 5 Asegúrese de que el abocardado se realiza correctamente. a El abocardado no DEBE presentar ninguna imperfección en su superficie interior. b El extremo de la tubería DEBE abocardarse uniformemente en un círculo perfecto.
- Página 39 Instalación de la tubería ▪ Cuando se espere una presión de funcionamiento reducida (por ejemplo, durante el enfriamiento con temperatura de aire exterior baja), selle suficientemente la tuerca abocardada de la válvula de cierre de la línea de gas con silicona, para evitar el congelamiento. Sellante de silicona, asegúrese de que no quedan huecos.
- Página 40 Instalación de la tubería 1 Conecte la conexión de refrigerante líquido desde la unidad interior a la válvula de cierre de líquido de la unidad exterior. a Válvula de cierre de líquido b Válvula de cierre de gas c Conexión de servicio 2 Conecte la conexión de refrigerante gaseoso desde la unidad interior a la válvula de cierre de gas de la unidad exterior.
- Página 41 Instalación de la tubería AVISO Utilice una bomba de vacío de 2 fases con válvula antirretorno capaz de hacer vacío a una presión efectiva de − 1 00,7 kPa (− 1 .007 bar)(5 Torr absoluto). Asegúrese de que el aceite de la bomba no fluya de forma opuesta hacia el sistema cuando la bomba no esté...
- Página 42 Instalación de la tubería a Indicador de baja presión b Colector de medición c Indicador de alta presión d Válvula de baja presión (LO) e Válvula de alta presión (HI) f Mangueras de carga g Bomba de vacío h Tapas de las válvulas i Conexión de servicio j Válvula de cierre de gas k Válvula de cierre de líquido...
- Página 43 Carga de refrigerante 8 Carga de refrigerante En este capítulo Acerca de la carga de refrigerante ............................Acerca del refrigerante................................Precauciones al cargar refrigerante ............................Cómo determinar la cantidad de recarga completa......................Cómo fijar la etiqueta de gases fluorados de efecto invernadero ..................8.1 Acerca de la carga de refrigerante La unidad exterior viene cargada de fábrica con refrigerante, pero en algunos casos puede ser necesario lo siguiente:...
- Página 44 Carga de refrigerante AVISO Antes de una recarga completa, realice un secado de vacío en las tuberías de refrigerante internas de la unidad exterior. Proceso de trabajo típico: la recarga completa de refrigerante consta normalmente de las siguientes fases: 1 Calcular el refrigerante que debe cargarse. 2 Carga de refrigerante.
- Página 45 Carga de refrigerante ADVERTENCIA En caso de fuga accidental, NUNCA toque directamente el refrigerante. Podría sufrir heridas serias por congelamiento de los tejidos. 8.3 Precauciones al cargar refrigerante INFORMACIÓN Lea también las precauciones y requisitos en los siguientes capítulos: ▪ "2 Precauciones generales de seguridad" [ 7]...
- Página 46 Carga de refrigerante f GWP = Global warming potential (Potencial de calentamiento global) AVISO La normativa aplicable sobre gases fluorados de efecto invernadero requiere que la carga de la unidad se indique en peso y en toneladas de CO equivalentes. Fórmula para calcular la cantidad de toneladas de CO equivalentes: Valor GWP del refrigerante ×...
- Página 47 Instalación eléctrica 9 Instalación eléctrica En este capítulo Acerca de la conexión del cableado eléctrico........................9.1.1 Precauciones al conectar el cableado eléctrico ....................9.1.2 Pautas para realizar la conexión del cableado eléctrico ..................9.1.3 Especificaciones de los componentes de cableado estándar ................Cómo conectar el cableado eléctrico a la unidad exterior ....................
- Página 48 Instalación eléctrica a DB1 - puente de diodos b Multímetro (rango de tensión de CC) c S80 – cable conductor de la válvula de solenoide de inversión d S71 – cable conductor del motor del ventilador e S30 – cable conductor del motor del compresor f S40 –...
- Página 49 Instalación eléctrica ADVERTENCIA Utilice un disyuntor de desconexión omnipolar con una separación de contacto de al menos 3 mm que proporcione una desconexión total en condiciones de sobretensión de categoría III. ADVERTENCIA Si el cable de suministro resulta dañado, DEBERÁ ser sustituido por el fabricante, su agente o técnico cualificado similar para evitar peligros.
- Página 50 Instalación eléctrica Tipo de cable Método de instalación Cable conductor trenzado con terminal de tipo engaste redondo a Terminal b Tornillo c Arandela plana Permitida NO permitido Pares de apriete Elemento Par de apriete (N•m) M4 (X1M) 1,5~1,6 M4 (tierra) 1,4~1,5 ▪...
- Página 51 Instalación eléctrica a Pele el extremo del cable hasta este punto b Una longitud excesiva puede provocar descargas eléctricas o fugas. 3 Abra la abrazadera de cable. 4 Conecte el cable de interconexión y el suministro eléctrico de la siguiente manera: 50 Hz 220-240 V...
- Página 52 Finalización de la instalación de la unidad exterior 10 Finalización de la instalación de la unidad exterior 10.1 Cómo finalizar la instalación de la unidad exterior PELIGRO: RIESGO DE ELECTROCUCIÓN ▪ Asegúrese de que el sistema esté conectado a tierra correctamente. ▪...
- Página 53 Finalización de la instalación de la unidad exterior 1× RXQ-A_ARXQ-A Guía de referencia del instalador Serie Split R32 4P513661-11R – 2022.09...
- Página 54 Lista de control general para la puesta en marcha. Junto a las instrucciones de puesta en marcha de este capítulo, también hay disponible una lista de control general para la puesta en marcha en el Daikin Business Portal (autenticación necesaria).
- Página 55 Puesta en marcha Durante la prueba de funcionamiento, la unidad exterior y las unidades interiores se encenderán. Asegúrese de haber terminado todos los preparativos de las unidades interiores (tuberías de obra, cableado eléctrico, purga de aire, etc.). Consulte el manual de instalación de las unidades interiores para más información. 11.3 Lista de comprobación antes de la puesta en servicio 1 Tras haber instalado la unidad, debe comprobar los siguientes puntos que se enumeran a continuación.
- Página 56 Puesta en marcha 11.5 Llevar a cabo una prueba de funcionamiento INFORMACIÓN Si la unidad entra en estado de error durante la puesta en marcha, consulte el manual de servicio para obtener pautas detalladas de solución de problemas. Prerequisito: El suministro eléctrico debe estar comprendido dentro del rango especificado.
- Página 57 Entrega al usuario 12 Entrega al usuario Una vez que finalice la prueba de funcionamiento y que la unidad funcione correctamente, asegúrese de que el usuario comprenda los siguientes puntos: ▪ Asegúrese de que el usuario disponga de la documentación impresa y pídale que conserve este material para futuras consultas.
- Página 58 Lista de comprobación de mantenimiento/inspección general. Además de las instrucciones de mantenimiento de este capítulo, también hay una lista de comprobación de mantenimiento/inspección general en el Daikin Business Portal (se requiere autenticación). La lista de comprobación de mantenimiento/inspección general complementa a las instrucciones de este capítulo y puede utilizarse como guía y plantilla para informes...
- Página 59 Mantenimiento y servicio técnico 13.3 Lista de comprobación para el mantenimiento anual de la unidad exterior Compruebe lo siguiente al menos una vez al año: ▪ Intercambiador de calor El intercambiador de calor de la unidad exterior puede obstruirse debido al polvo, la suciedad, hojas, etc.
- Página 60 Solución de problemas 14 Solución de problemas 14.1 Descripción general: Solución de problemas Este capítulo presenta consejos e información necesaria en caso de problemas. Contiene información para resolver problemas a partir de los síntomas. Antes de solucionar problemas Realice una atenta inspección visual de la unidad en busca de defectos obvios, tales como conexiones sueltas o cableado defectuoso.
- Página 61 Solución de problemas 14.3.2 Síntoma: la unidad NO calienta ni enfría como se espera Causas posibles Acción correctiva Conexión incorrecta de los cables Conecte los cables eléctricos eléctricos correctamente. Fuga de gas Compruebe si hay fugas de gas. 14.3.3 Síntoma: Fuga de agua Causas posibles Acción correctiva Aislamiento térmico incompleto...
- Página 62 Solución de problemas PELIGRO: RIESGO DE ELECTROCUCIÓN ▪ Cuando la unidad NO está funcionando, los LED en la PCB se APAGAN para ahorrar energía. ▪ Incluso cuando los LED están APAGADOS, el bloque de terminales y la PCB reciben energía. RXQ-A_ARXQ-A Guía de referencia del instalador Serie Split R32...
- Página 63 Tratamiento de desechos 15 Tratamiento de desechos AVISO NO intente desmontar el sistema usted mismo: el desmantelamiento del sistema, así como el tratamiento del refrigerante, aceite y otros componentes, DEBE ser efectuado de acuerdo con las normas vigentes. Las unidades DEBEN ser tratadas en instalaciones especializadas para su reutilización, reciclaje y recuperación.
- Página 64 Tratamiento de desechos 3 Transcurridos de 5 a 10 minutos (1 o 2 minutos en caso de temperaturas ambiente muy bajas (<−10°C)), cierre la válvula de cierre de líquido utilizando una llave hexagonal. 4 Compruebe si se ha alcanzado el vacío en el colector. 5 Transcurridos de 2 a 3 minutos, cierre la válvula de cierre de gas y detenga la operación de refrigeración forzada.
- Página 65 Tratamiento de desechos INFORMACIÓN Si se utiliza la refrigeración forzada y la temperatura exterior es de <−10°C, el dispositivo de seguridad puede impedir el funcionamiento. Caliente el termistor de temperatura exterior de la unidad exterior a ≥−10°C. Resultado: El funcionamiento comenzará.
- Página 66 16 Datos técnicos ▪ Hay disponible un subconjunto de los datos técnicos más recientes en el sitio web regional Daikin (accesible al público). ▪ Hay disponible un conjunto completo de los datos técnicos más recientes en el Daikin Business Portal (autenticación necesaria).
- Página 67 Datos técnicos Símbolo Significado Botón pulsador de encendido/apagado, interruptor de funcionamiento BZ, H*O Indicador acústico Condensador AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Conexión, conector MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diodo Puente de diodos Interruptor DIP Calefactor FU*, F*U, (para conocer las...
- Página 68 Datos técnicos Símbolo Significado PTC* Termistor PTC Transistor bipolar de puerta aislada (IGBT) Disyuntor de circuito Q*DI, KLM Disyuntor de fugas a tierra Protector de sobrecarga Interruptor térmico Dispositivo de corriente residual Resistencia Termistor Receptor Interruptor de límite Interruptor de flotador S*NG Detección de fugas de refrigerante S*NPH...
- Página 69 Datos técnicos Símbolo Significado ZF, Z*F Filtro de ruido RXQ-A_ARXQ-A Guía de referencia del instalador Serie Split R32 4P513661-11R – 2022.09...
- Página 70 Equipamiento fabricado u homologado por Daikin que puede combinarse con el producto de acuerdo con las instrucciones que aparecen en la documentación. Suministro independiente Equipamiento NO fabricado por Daikin que puede combinarse con el producto de acuerdo con las instrucciones que aparecen en la documentación. RXQ-A_ARXQ-A Guía de referencia del instalador...
