Bandejas
Estante 2

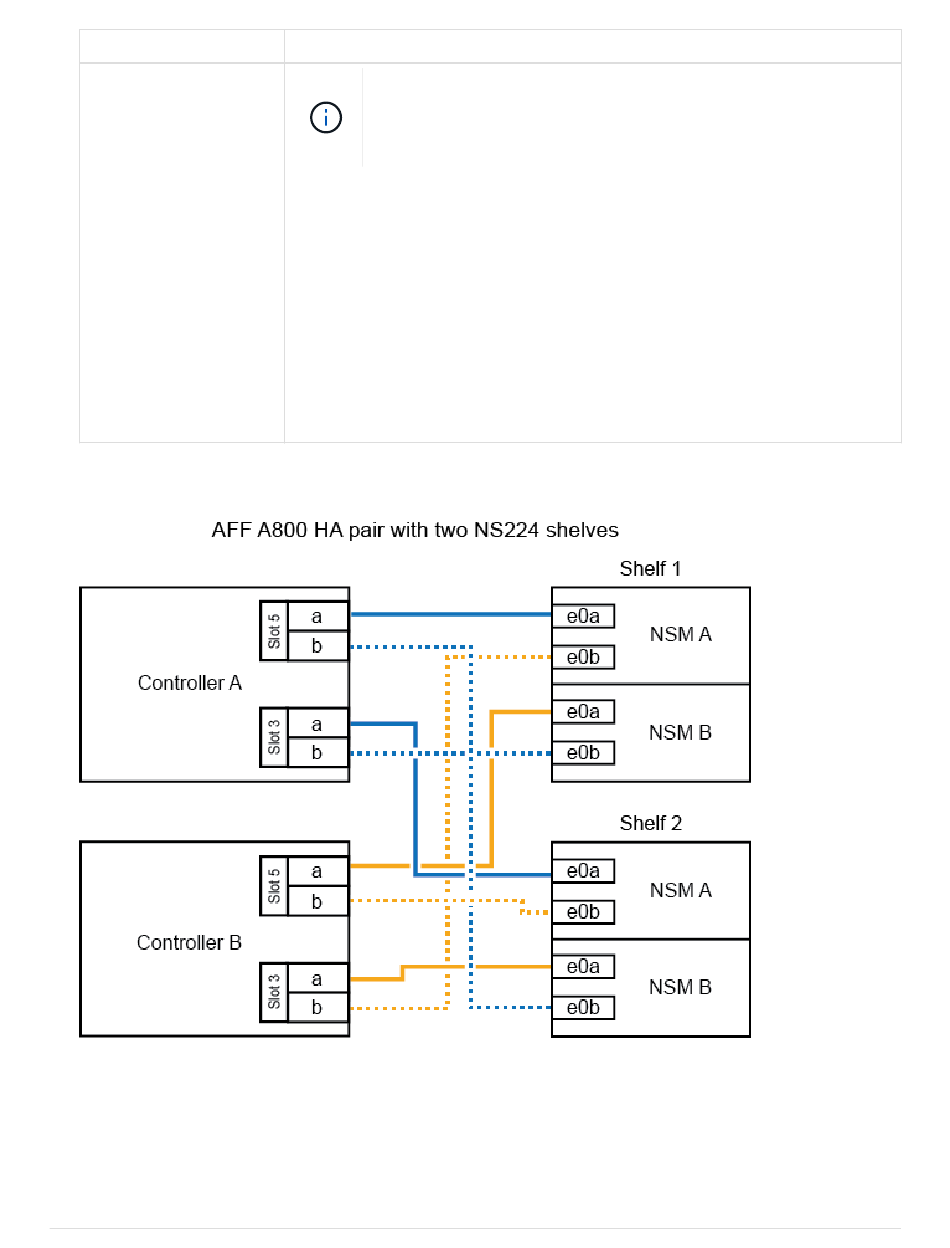

En la siguiente ilustración, se muestra el cableado de dos bandejas añadidas en caliente:
3. Compruebe que la bandeja añadida en activo se haya cableado correctamente.
Si se genera algún error de cableado, siga las acciones correctivas proporcionadas.
"Descargas de NetApp: Config Advisor"
Cableado
En estos subpasos se asume que está comenzando el
cableado por el puerto de bandeja e0a a a la tarjeta PCIe
compatible con roce en la ranura 3, en lugar de la ranura 5 (que
se correlaciona con los subpasos de cableado de la bandeja 1).
a. Conecte El cable NSM de Un puerto e0a al 3 puerto a. de La ranura A de
la controladora
b. Conecte el cable NSM de un puerto e0b a la ranura de la controladora B 5,
puerto b.
c. Conecte el cable del puerto NSM B e0a al puerto de la ranura de la
controladora B 3 a.
d. Conecte el puerto e0b NSM B al puerto e0b de la controladora A la ranura
5, puerto b.
e. Vaya al paso 3.
