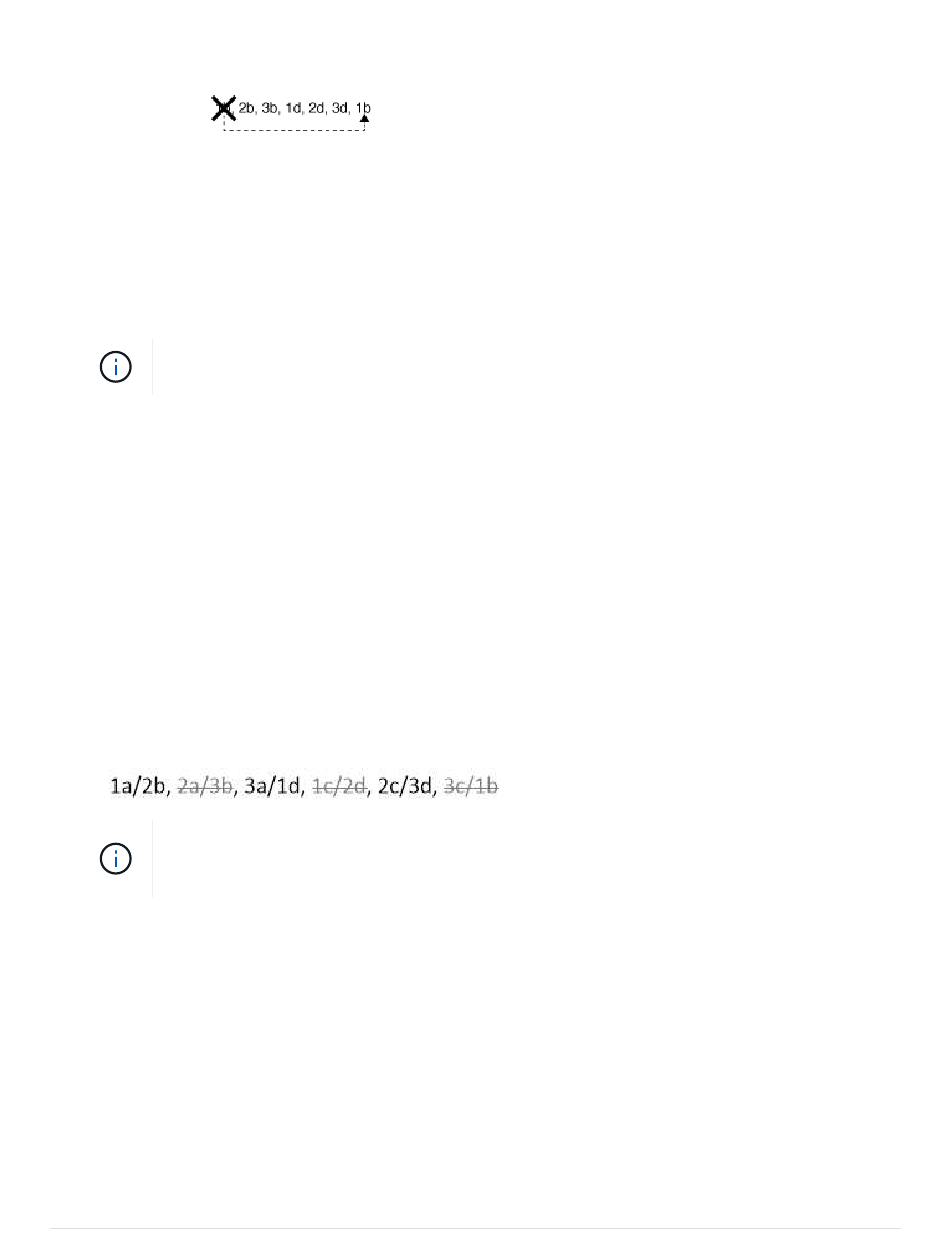

c. Vuelva a escribir la lista de puertos D y B para que el primer puerto de la lista se mueva al final de la
lista.
Por ejemplo:
Compensar el orden de las ranuras mediante un equilibrio entre pares de puertos en varias ranuras
(ranuras PCI físicas y ranuras integradas) cuando hay más de una ranura de puertos SAS disponible;
por lo tanto, evitar que se cablee una pila a un único HBA SAS.
d. Empareje los puertos A y C (enumerados en el paso 1) con los puertos D y B (enumerados en el paso
2) en el orden en que se enumeran.
Por ejemplo: 1a/2b, 2a/3b, 3a/1d,1c/2d, 2c/3d, 3c/1b.
En el caso de un par de alta disponibilidad, la lista de pares de puertos que identifica para la
primera controladora también se aplica a la segunda controladora.
• Al cablear el sistema, puede utilizar parejas de puertos en el orden en el que se identificaron o se pueden
omitir pares de puertos:
◦ Use pares de puertos en el orden en que los identificó (enumerados) cuando se necesitan todas las
parejas de puertos para cablear las pilas del sistema.
Por ejemplo, si identificó seis parejas de puertos para el sistema y posee seis pilas para cablear como
multivía, conecte los cables en el orden en el que se enumeran:
1a/2b, 2a/3b, 3a/1d, 1c/2d, 2c/3d, 3c/1b
◦ Omitir pares de puertos (usar cada otro par de puertos) cuando no se necesitan todas las parejas de
puertos para conectar los cables de las pilas del sistema.
Por ejemplo, si identificó seis parejas de puertos para el sistema y tenía tres pilas para cablear como
multivía, conecte los cables de cada otro par de puertos de la lista:
Si tiene más pares de puertos de los que necesita para conectar las pilas en el sistema, la
práctica recomendada es omitir los pares de puertos para optimizar los puertos SAS en el
sistema. Al optimizar los puertos SAS, optimiza el rendimiento del sistema.
Las hojas de trabajo para cableado de controladora a pila son herramientas prácticas para identificar y
organizar los pares de puertos de modo que pueda cablear las conexiones de controladora a pila para el par
de alta disponibilidad o la configuración de controladora única.
"Plantilla de hoja de cálculo de cableado de controladora a pila para conectividad multivía"
"Plantilla de hoja de trabajo para el cableado entre la controladora y la pila para la conectividad con cuatro
rutas"
Reglas de conexión de puertos 0b y 0a para plataformas con almacenamiento interno
Plataformas con almacenamiento interno, como la serie FAS2600, AFF A200, serie FAS2700, AFF A220, y,
