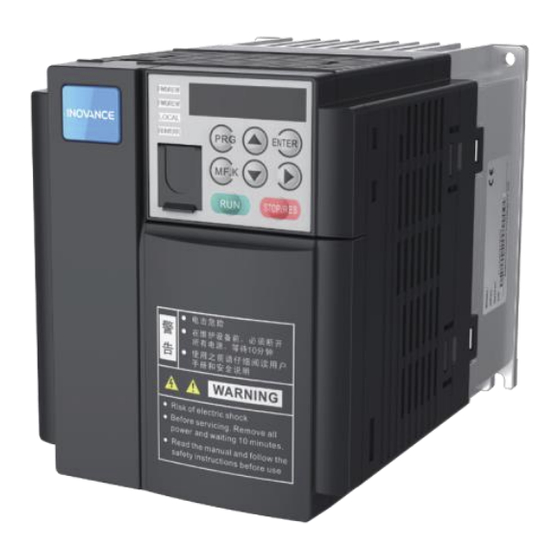

Guía del
usuario MD310
Variador de CA
Bucle abierto de propósito
general
Guía del
usuario
Código de datos 19010208
B02

Publicidad

loading

Manuales relacionados para Inovance MD310

Resumen de contenidos para Inovance MD310

  • Página 1 Guía del usuario MD310 Variador de CA Bucle abierto de propósito general Guía del usuario Código de datos 19010208...
  • Página 2 Contenido Contenido Información de seguridad y Precauciones................2 Información del producto ................... 5 1.1 Placa de identificación ....................5 1.2 Designación ......................... 5 1.3 Especificaciones generales ....................5 2 Cableado ..........................7 2.1 Cableado Típico......................7 2.2 Terminales ........................8 2.3 Tamaño del cable del circuito de control y especificación de torque ......
  • Página 3 El integrador/diseñador del sistema debe garantizar que el sistema completo es seguro y está diseñado de acuerdo con las normas de seguridad pertinentes. Inovance Technology y los distribuidores autorizados pueden proporcionar recomendaciones relacionadas con el variador de frecuencia de CA para garantizar un funcionamiento seguro a largo plazo.
  • Página 4 incluido el cable de salida que conduce a los terminales del motor. Cuando las resistencias de frenado dinámico se instalen fuera del convertidor de frecuencia, se debe tener cuidado con respecto al contacto vivo con las resistencias de frenado, terminales que tienen un alto voltaje de CC y son potenc ialmente letales. Los cables del variador de frecuencia de CA a las resistencias de frenado dinámico deben tener doble aislamiento ya que los voltajes de CC suelen ser de 600 a 700 VCC.
  • Página 5 Información y precauciones de seguridad El interruptor termomagnetico de la fuente de alimentación principal debe instalarse en el convertidor de frecuencia.El suministro de energia debe desconectarse a través del interruptor termomagnetico antes de que se pueda quitar cualquier cubierta del variador de frecuencia de CA o antes de que se realice cualquier trabajo de servicio.
  • Página 6 Contenido ■ Aprobaciones Las marcas de certificación en la placa de identificación del producto indican cumplimiento de los certificados y normas correspondientes. Certificación marca Directivas Estándar Directivas EMC 2014/30/UE EN 61800-3 directivas LVD 2014/35/UE EN 61800-5-1 Directivas RoHS 2011/65/UE EN 50581 TÜV EN 61800-5-1 UL508C/UL61800-5-1...
  • Página 7 APORTE: 3PH 380-440 VAC, 3,4 A, 50/60 Hz o Entrada SALIDA: 3PH 0-440 VAC, 2,1 A, 0-500 Hz, 0,75 kW nominal Número de serie: 013010124D900004 Salida nominal Fabricante Suzhou Inovance Technology Co., Ltd. Hecho en Número de China serie. 1.2 Designacion MD310 Variador de frecuencia de la...
  • Página 8 Especificaciones generales 1 .3 1.1 Información del Producto Clase de voltaje Trifásico 380 VAC Φ5 Φ6 Diámetro del agujero de montaje Voltaje de entrada Trifásica 380 a 440 V, -15% a 10% nominal Corriente nominal 10.5 14.6 20.5 26,0 35,0 38.5 de entrada [A] Frecuencia...
  • Página 10 2 Diagrama de conexiones 2.1 Cableado típico ■ Cableado con Fuente de Alimentación Trifásica 380 VAC Resistencia de frenado (opcional) MCCB R (-) P(+)BR MD310 Alimentación Trifásica 380 V 50/60 Hz +24V OP está conectado a +24V por defecto, preste atención al puente +24V Salida analógica...
  • Página 11 Cablead 2.2 Terminales ■ Terminales del circuito principal Tabla 2-1 Terminales del circuito principal de trifásico Terminal Nombre de terminal Descripción Terminales de entrada de Conectar al suministro de corriente R, S, T fuente de alimentación trifásica alterna trifásica. Terminales positivo y negativo de P(+), (-) Punto de entrada de bus de CC bus de CC...
  • Página 12 Cablead Salida de voltaje o corriente, determinada por el puente J5 en el tablero de control. AO1-tierra Salida Rango de voltaje de salida: 0 a 10 VDC. analógica 1 Rango de corriente de salida: 0 a 20 mA. -9 -...
  • Página 13 Cablead Salida multifunción de colector DO1-CME Salida digital 1 abierto.Rango de voltaje: 0 a 24 VDC. Rango de corriente: 0 a 50 mA. Salida de FM-COM Frecuencia de pulso de salidarango: 0 a 50kHz. pulsos de alta Para el puente J6, CME y COM están en cortocircuito por velocidad defecto.
  • Página 15 Cablead 1) Cortar las dos tapas protectoras de la carcasa mediante el uso de un alicate de corte. 2) Luego corte el puente de metal expuesto. Figura 2-1 Posición del puente EMC y método de corte de MD310T0.4B a MD310T5.5B Para modelos MD310T7.5B a MD310T18.5B, retire el tornillo EMC n.º...
  • Página 16 Cablead 2.5 Requisito del sistema de red El variador es aplicable a sistemas con punto neutro conectado a tierra. Si el variador se usa en un sistema de alimentación de TI (el punto neutro no está conectado a tierra), retire los tornillos VDR y EMC para MD310T0.4B a MD310T5.5B. MD310T0.4 B a MD310T2.2B MD310T3.7B y MD310T5.5B Para modelos MD310T7.5B a MD310T18.5B, es necesario quitar los tornillos VDR y EMC,...
  • Página 17 3 Fácil configuración 3 Configuración básica 3.1 Lógica de Control ■ Diagrama de tiempo completo Frecuencia F0-08 [xx Hz] F0-18 [xxSegun F0-17 F6-08 F6-09 [xxSegun [xx%] [xx%] Frecuenciapr F6-11 [xx Hz]: predeterminado 0,0 Hz oducción Umbral de frecuencia de frenado por inyección de mando CC 2 F6-04...
  • Página 18 3 Fácil configuración ■ Descripción del diagrama de tiempo Event Descripción Param. Estado El variador de frecuencia espera la señal RUN. Parado El variador de frecuencia recibe el comando RUN directo. El IGBT se activa. Marcha Frenado por inyección de CC 1/La preexcitación está F6-05 habilitada si F6-06 >...
  • Página 19 3 Fácil configuración 3.2 Configuración paso a paso ■ Diagrama de flujo de configuración Compruebe placa de identificación y cableado Consulte los Capítulos 1 y 2 Aplicar alimentación al driver Familiarizarse con el teclado Establecer parámetros del motor Establecer el modo de control del motor Ajuste del motor si es modo de control SVC Establecer referencia de frecuencia Establecer el modo de operación...
  • Página 20 3 Fácil configuración Paso 1: familiarícese con el teclado pantalla Indicadores Tecla de increment Clave de Confirm programación ar clave Tecla multifunción Tecla Shift tecla Tecla de EJECUTAR parada/rein icio tecla decremento ■ Indicador ADELANTE/RETROCESO: Indica rotación hacia adelante o hacia atrás. APAGADO indica rotación directa y ON indica rotación inversa.
  • Página 21 3 Fácil configuración Llave Nombre Función clave Detenga el variador de frecuencia cuando se encuentre en STOP/RESE Parada/ estado de funcionamiento y realice la operación de reinicio Reset cuando se encuentre en estado defectuoso. Las funciones de esta tecla están restringidas por F7-02. Realice el cambio de función (como un cambio rápido de multifunción fuente de comando o dirección) de acuerdo con la...
  • Página 22 3 Fácil configuración Paso 2: establecer los parámetros del motor Param. Nombre del Rango de ajuste Unid Comisión parametro defecto 0: motor asíncrono Selección común1: motor F1-00 N / A del tipo de asíncrono de motor frecuencia variable Depende F1-01 Potencia nominal 0,1 a 30,0 kilov...
  • Página 23 3 Fácil configuración Paso 5: establecer la referencia de frecuencia Param. Nombre del Rango de ajuste Comisión parametro defecto 0: Configuración digital F0-08 (no remanente al apagar) 1: Ajuste digital F0-08 (remanente al apagar) Selección de 2: AI1 3: AI2 la fuente F0-03 N / A...
  • Página 24 3 Fácil configuración Param. Nombre del Rango de ajuste Unidad Comisión parametro defecto Selección de fuente de frecuencia auxiliar Lo mismo que F0-03 (Selección F0-04 N / A de fuente de frecuencia principal X) Param. Nombre del Rango de ajuste Unidad Comisión parametro...
  • Página 25 3 Fácil configuración Paso 6: seleccion de modo de operación Param. Nombre del Rango de ajuste Comisión parametro defecto Selección 0: Teclado de control F0-02 de fuente 1: control por terminales N / A 2: Control por comunicaciónes comando 0: modo de control de dos Modo de hilos 1 F4-11...
  • Página 26 3 Fácil configuración Paso 7: Configuracion de modo de marcha y modo de parada . Param. Nombre del Rango de ajuste Comisión parametro defecto 0: Arranque directo F6-00 Modo de 1: reservado N / A inicio 2: Arranque preexcitado 0: desacelerar para F6-10 Modo de N / A...
  • Página 27 3 Fácil configuración Paso 8: Establecimiento de parámetros de aceleración y desaceleración Param. Nombre del Rango de ajuste Unid Comisión parametro defecto 0,00 a 650,00 (si F0-19 = 2) tiempo Depende F0-17 0,0 a 6500,0 (si F0-19 = 1) Aceleración del modelo 0 a 65000 (si F0-19 = 0) 0,00 a 650,00 (si F0-19 = 2)
  • Página 28 3 Fácil configuración pausa 11: Entrada normalmente abierta (NO) de falla externa 12: Multi-referenciaTerminal 1 13: Multi-referenciaTerminal 2 14: Multi-referenciaTerminal 3 15: Multi-referenciaTerminal 4 F4-02 selección N / A REINICI 16: terminales1 para selección de tiempo de funciones aceleración/desaceleración 17: terminales2 para selección de tiempo de aceleración/desaceleración 18: Conmutación de fuente de...
  • Página 29 3 Fácil configuración Param. Nombre del Rango de ajuste Comisión parametro defecto 22: pausa PID 23:restablecimiento del estado del PLC Función DI4 Borne de F4-03 N / A 24: Pausa referencia oscilante múltiple 1 25: Entrada de contador 26: Puesta a cero del contador 27: entrada de conteo de longitud 28: reinicio de longitud...
  • Página 30 3 Fácil configuración frenado 50: Borrar el tiempo de funcionamiento actual 51: conmutacion 2 hilos/3hilos 52: frecuencia inversa prohibida 53–59: Reservado tiempo de F4-10 0.000 a 1.000 0.010 filtro DI -25 -...
  • Página 31 3 Fácil configuración Param. Nombre del Rango de ajuste Comisión parametro defecto F4-35 retardo DI1 0.0 a 3600.0 F4-36 retardo DI2 0.0 a 3600.0 F4-37 retardo DI3 0.0 a 3600.0 0: nivel alto activo 1: nivel bajo activo Selección de Modo activo DI5 modo activo F4-38...
  • Página 32 3 Fácil configuración Para Nombre Rango de ajuste Comisión defecto paramet 0: Sin salida selección 1: convertidor de de función frecuencia en F5-01 (terminal funcionamiento Ninguna de salida 2: salida de fallo salida de colector 3: detección de nivel de frecuencia Salida abierto) FDT1 4: Frecuencia alcanzada...
  • Página 33 3 Fácil configuración 23: Funcionamiento a velocidad cero 2 (con salida en parada) 24: tiempo acumulado de encendido alcanzado 25: salida FDT2 de detección de nivel de Selección frecuencia de la función Frecuenc F5-05 26: Frecuencia 1 alcanzada DO2 de la 27: Frecuencia 2 alcanzada tarjeta de alcanzad...
  • Página 34 3 Fácil configuración -29 -...
  • Página 35 3 Fácil configuración Paso 11: Establezca la curva S si es necesario Param Nombre del parametro Rango de ajuste Comisión defecto 0: modo lineal Modo de F6-07 1: modo de aceleración/desaceleración curva en S A 2: modo de curva en S B Proporción de tiempo de F6-08 0,0 a [100,0 menos...
  • Página 36 3 Fácil configuración ◆ Solo cuando F6-00 = 0, los parámetros F6-05 y F6-06 están relacionados con el frenado por inyección de CC 1. NOTA Param. Nombre del Rango de Unidad Comisión parametro ajuste 0: Arranque directo 1: reservado F6-00 Modo de inicio N / A 2: Arranque...
  • Página 37 3 Fácil configuración Paso 13: Configure el PI del lazo de velocidad si el modo de control es SVC Para. No. Nombre del Rango de Comisión parametro ajuste defecto Ganancia F2-00 1 a 100 N / A proporcional 1 del lazo de velocidad Tiempo de bucle de F2-01...
  • Página 38 4 Solución de problemas 4 Solución de problemas 4.1 Fallas y Soluciones Codigo Nombre de falla Posibles Causas Solucion 1: Eliminar el cortocircuito. 1. El circuito de salida está 2: Aumentar el tiempo de cortocircuitado. aceleración. 2. El tiempo de aceleración es 3: Ajuste el refuerzo de par demasiado corto.
  • Página 39 4 Solución de problemas frenado. instalada. 1: Reemplazar con una 1. El voltaje del bus de CC es demasiado resistencia de frenado alto. Sobretensión adecuada. 2. Una fuerza externa impulsa el Err06 durante la 2: Cancele la fuerza motor durante la desaceleración. deceleración externa o instale una 3.
  • Página 40 4 Solución de problemas Codigo Nombre de Posibles Causas Solucion falla Umbrales de tensión Clase de voltaje Sobretensión del bus Bajo voltaje del bus Nivel de operación de la de CC de CC unidad de frenado Monofásico 220 V 400 V 200 V 381V Trifásico 220 V...
  • Página 41 4 Solución de problemas 1. El cable entre el variador y el motor Verifique está defectuoso. cable. 2. La salida trifásica del variador esta Pérdida de 2: Compruebe los Err13 desbalanceada cuando el motor está en fase en devanados marcha. salida de motor.
  • Página 42 4 Solución de problemas Codigo Nombre de Posibles Causas Solucion falla Fallo de equipo 1. La señal de falla externa se introduce Restablecer la falla. Err15 a través de DI. externo 2. La señal de falla externa se ingresa a través deVDI.
  • Página 43 4 Solución de problemas Compruebe la conexión Fallo de Descargar cuando se está ejecutando. Err30 entre el motor y la carga. descarga Retroaliment Verifique la señal de Err31 ación de PID La retroalimentación PID es más baja que retroalimentación PID o FA-26.
  • Página 44 4 Solución de problemas Codigo Nombre de falla Posibles Causas Soluciones 1: Reduzca la carga, o verifique el motor, o verifique 1. La carga es demasiado pesada Límite de si la máquina está Err40 o el rotor está bloqueado. corriente bloqueando el rotor.
  • Página 45 4 Solución de problemas 1: Vuelva a conectar los cables 1. El cable entre la placa de transmisión planos de 4 núcleos y 28 núcleos, o y la placa de control tiene un contacto solicite mantenimiento. "HC" se deficiente. muestra en 2: Llevar al servicio técnico 2.
  • Página 46 4 Solución de problemas Falla Posibles Causas Soluciones "Err23" se 1. Los cables del motor o de salida 1. Mida el aislamiento del motor y muestra en están en cortocircuito a tierra. los cables de salida. 2. El convertidor de frecuencia está dañado. 2: Llevar al servicio técnico encendido.
  • Página 47 4 Solución de problemas 1. Compruebe si el cableado del contactor se afloja Err17 se 2. Compruebe si el contactor informa al El contactor de arranque suave no está está defectuoso. encender o cerrado. 3. Compruebe si la fuente de durante el alimentación de 24 V del contactor funcionamiento...
  • Página 49 5 Tabla de parámetros 5 Tabla de parámetros 5.1 Parametros generales ■ Grupo F0: Parámetros Estándar Param. Nombre del Rango de ajuste Comisión parametro defecto Modo de 0: Control vectorial sin sensor(SVC) F0-01 N / A control del 2: Control de voltaje/frecuencia motor 1 (V/F) Mando selección...
  • Página 50 5 Tabla de parámetros Límite Limite inferior de frecuencia(F0- F0-12 50.00 superior de 14) a máx. frecuencia (F0-10) frecuencia Compensa F0-13 ción 0.00 a frecuencia máxima (F0-10) 0.00 límite superior frecuencia -33 -...
  • Página 51 5 Tabla de parámetros Param. Nombre del Rango de ajuste Comisión parametro defecto Límite frecuencia 0.00 al límite superior de F0-14 0.00 más baja frecuencia (F0- 12) Frecuenci Depende F0-15 0,8 a 16,0 a de del modelo carga Ajuste de frecuencia 0: No F0-16...
  • Página 52 5 Tabla de parámetros Frecuencia base para 0: frecuencia de funcionamiento F0-26 N / A modificación 1: Referencia de frecuencia Arriba/Abajo durante la marcha Enlace fuente de F0-27 comando 0000 a 9999 N / A 0000 a fuente frecuenci -35 -...
  • Página 53 5 Tabla de parámetros ■ Grupo F1: Parámetros del Motor 1 Param. Nombre del Rango de ajuste Unid Comisión parametro defecto 0: motor asíncrono común Selección F1-00 1: motor asíncrono de frecuencia N / A del tipo de variable motor Energía Depende F1-01...
  • Página 54 5 Tabla de parámetros ■ Grupo F2: Control de vectores Rango Param. Nombre del parametro Unid Comisión defecto ajuste F2-00 Ganancia proporcional 1 del lazo 1 a 100 N / A de velocidad F2-01 Tiempo integral de lazo de 0,01 a 10,00 0.50 velocidad 1 F2-02...
  • Página 55 5 Tabla de parámetros 0.0: sin F2-22 Límite de potencia regenerativa limite 0,1 a 200,0 -38 -...
  • Página 56 5 Tabla de parámetros ■ Grupo F3: Control V/F Param. Nombre del Rango de ajuste Comisión parametro defecto F3-00 Configuración de la 0 a 9 N / A curva V/F F3-01 Aumento esfuerzo de 0,0 a 30,0 torsión Frecuencia de corte 0,00 a la F3-02 50.00...
  • Página 57 5 Tabla de parámetros Tiempo disminucion F3-16 0,0 a 1000,0 voltaje de separación V/F 0: Frecuencia y Selección del modo voltaje decreciendo a F3-17 N / A de parada para Separación V/F independientemente 1: Frecuencia decreciente,después voltaje declinando a 0 F3-18 Nivel de límite actual 50 a 200 -40 -...
  • Página 58 5 Tabla de parámetros Param. Nombre del Rango de ajuste Comisión parametro defecto Selección 0: Deshabilitado F3-19 N / A límite actual 1: Habilitado F3-20 Ganancia de límite 0 a 100 N / A actual Factor F3-21 compensación 0 a 200 velocidad multiplica el nivel de límite de corriente...
  • Página 59 5 Tabla de parámetros F4-08 Selección de función 0 a 59 N / A selección de F4-09 0 a 59 N / A function DI10 tiempo de filtro DI F4-10 0.000 a 1.000 0.010 0: modo de control de dos hilos 1 Modo de comando F4-11...
  • Página 60 5 Tabla de parámetros Param. Nombre del Rango de ajuste Comisión parametro defecto Configuración F4-14 correspondiente de -100,0 a 100,0 la entrada mínima de la curva 1 en AI F4-15 Curva 1 entrada máx F4-13 a 10.00 10.00 en AI. Ajuste F4-16 correspondiente de...
  • Página 61 5 Tabla de parámetros Ajuste de pulsos F4-31 correspondiente a la -100,0 a 100,0 100.0 entrada máx. Tiempo de filtro del F4-32 0.00 a 10.00 0.10 pulso F4-33 Selección de curva de 111 a 555 N / A Configuración para la F4-34 000 a 111 N / A...
  • Página 62 5 Tabla de parámetros Param. Nombre del Rango de ajuste Comisión parametro defecto F4-37 Tiempo de retardo DI3 0.0 a 3600.0 Modo activo DI F4-38 00000 a 11111 N / A 00000 selección 1 Modo activo DI F4-39 00000 a 11111 N / A 00000 selección 2...
  • Página 63 5 Tabla de parámetros ■ Grupo F6: Control de arranque/parada Param. Nombre del Rango de ajuste Comisión parametro defecto 0: Arranque directo 1: reservado F6-00 Modo de inicio N / A 2: Arranque preexcitado(motor asincrónico) 0: Desde la frecuencia Modo de captura F6-01 de parada N / A...
  • Página 64 5 Tabla de parámetros inyección de CC F6-14 0,0 a 100,0 frenado 2 tiempo activo F6-15 Reservado Captura del límite de Depend F6-18 30 a 200 corriente del motor e del giratorio modelo Depend F6-21 Tiempo de 0.00 a 5.00 e del desmagnetización modelo...
  • Página 65 5 Tabla de parámetros Parámetros de F7-03 0000 a FFFF N / A funcionamiento de la pantalla LED 1 Parámetros de F7-04 0000 a FFFF N / A funcionamiento de la pantalla LED 2 Parámetros de F7-05 0000 a FFFF N / A parada de la pantalla LED...
  • Página 66 5 Tabla de parámetros ■ Grupo F8: Funciones Auxiliares Param. Nombre del Rango de ajuste Unida Comisión parametro defecto F8-00 Frecuencia de 0.00 a máx.frecuencia 2.00 funcionamiento JOG F8-01 Tiempo de aceleración JOG 0.0 a 6500.0 20.0 F8-02 Tiempo de desaceleración 0.0 a 6500.0 20.0 Depend...
  • Página 67 5 Tabla de parámetros 0: No F8-18 Protección de inicio N / A 1: Sí Valor de Detección de F8-19 0.00 a máx.frecuencia 50.00 frecuencia (FDT1) Histéresis de Detección de 0,0 a 100,0(FDT1 F8-20 frecuencia (histéresis FDT1) nivel) Rango de detección de 0,00 a 100 F8-21 frecuencia alcanzada...
  • Página 68 5 Tabla de parámetros Param. Nombre del Rango de ajuste Unida Comisión parametro defecto Salto de frecuencia 0: Deshabilitado F8-22 N / A durante la 1: Habilitado aceleración/deceleración Punto de conmutación de F8-25 frecuencia entre el tiempo 0.00 a máx.frecuencia 0.00 de aceleración 1 y el tiempo de aceleración 2...
  • Página 69 5 Tabla de parámetros Valor de detección 2 de 0,0 a 300,0 F8-40 100.0 cualquier corriente (corriente nominal alcanzada del motor) Amplitud de detección 2 0,0 a 300,0 F8-41 de cualquier corriente (corriente nominal alcanzada del motor) 0: Deshabilitado F8-42 Función de temporización N / A 1: Habilitado...
  • Página 70 5 Tabla de parámetros Param. Nombre del Rango de ajuste Unida Comisión parametro defecto F8-44 tiempo de duración 0.0 a 6500.0 F8-45 Límite inferior de tensión de 0 a F8-46 3.10 entrada AI1 Límite superior de F8-46 F8-45 a 11.00 6.80 tensión de entrada AI1 F8-47...
  • Página 71 5 Tabla de parámetros ■ Grupo F9: Falla y Protección Param. Nombre del parametro Rango de ajuste Por defecto Comisión Protección de 0: Deshabilitado F9-00 N / A sobrecarga del 1: Habilitado motor Ganancia de F9-01 0.20 a 10.00 N / A 1.00 protección de sobrecarga del...
  • Página 72 5 Tabla de parámetros Frecuencia al 3er F9-17 N / A N / A N / A fallo F9-18 Corriente al tercer fallo N / A N / A N / A Tensión de bus en la F9-19 N / A N / A N / A 3ra falla...
  • Página 73 5 Tabla de parámetros Param. Nombre del parametro Rango de ajuste Por defecto Comisión Tiempo de F9-23 N / A N / A N / A encendido en la tercera falla Tiempo de F9-24 N / A N / A N / A funcionamiento tras la 3.ª...
  • Página 74 5 Tabla de parámetros Selección de acción F9-48 00000 a 21111 N / A 0000 de protección contra fallas 2 Selección de acción F9-49 00000 a 22222 N / A 0000 de protección contra fallas 3 Selección F9-54 frecuencia para 0 a 4 N / A continuar...
  • Página 75 5 Tabla de parámetros . Param. Nombre del parametro Rango de ajuste Comisión defecto Frecuencia de 0,0 a 100,0 F9-55 100.0 respaldo sobre (frecuencia anormalidad máxima) Selección de acción 0: no válido F9-59 en caso de falla 1: Desacelerar N / A instantánea de 2: desacelerar para detener...
  • Página 76 5 Tabla de parámetros ■ Grupo FA: control de procesos y función PID . Param. Nombre del Rango de ajuste Unid Comisión parametro defecto FA-00 Fuente de referencia 0 a 6 N / A FA-01 Referencia digital PID 0,0 a 100,0 50.0 FA-02 Fuente de...
  • Página 77 5 Tabla de parámetros parámetro FA-20 PIDdesviación de FA-19 a 100.0 80.0 conmutación 2 FA-21 Valor inicial PID 0,0 a 100,0 tiempo de FA-22 0,00 a 650,00 0.00 mantenimiento del valor inicial -60 -...
  • Página 78 5 Tabla de parámetros Param. Nombre del parametro Rango de ajuste Unid Comisión defecto Máx. desviación entre dos salidas FA-23 0,00 a 100,00 1.00 PID en sentido directo Máx. desviación entre dos salidas FA-24 0,00 a 100,00 1.00 PID en sentido inverso FA-25 Propiedad integral...
  • Página 79 5 Tabla de parámetros ■ Grupo FC: multireferencia y función de PLC simple . Param. Nombre del parametro Rango de ajuste Unid Comisión defecto FC-00 Referencia0 -100,0 a 100,0 FC-01 Referencia1 -100,0 a 100,0 FC-02 Referencia2 -100,0 a 100,0 FC-03 Referencia3 -100,0 a 100,0 FC-04...
  • Página 80 5 Tabla de parámetros Aceleración/desaceleraciónhor FC-27 0 a 3 N / A ade PLC simple referencia 4 Tiempo de funcionamiento FC-28 0.0 a 6500.0 s o h de la referencia de PLC simple 5 -63 -...
  • Página 81 5 Tabla de parámetros Param. Nombre del Rango de ajuste Unid Comisión defecto parametro Tiempoaceleración/desacelera FC-29 0 a 3 N / A ciónde PLC simple referencia 5 Tiempo de funcionamiento FC-30 0.0 a 6500.0 s o h de la referencia de PLC simple 6 Tiempoaceleración/desacelera FC-31...
  • Página 82 5 Tabla de parámetros Tiempoaceleración/desacelera FC-47 0 a 3 N / A ciónde PLC simple referencia Tiempo de funcionamiento FC-48 0.0 a 6500.0 s o h de la referencia de PLC simple 15 Tiempoaceleración/desacelera FC-49 0 a 3 N / A ciónde PLC simple referencia Unidad de tiempo de 0: s (segundo);...
  • Página 83 5 Tabla de parámetros ■ Grupo FD: Comunicación Param. Nombre del Rango de ajuste Unida Comisión parametro defecto FD-00 Tasa de baudios 0000 a 9999 N / A 5005 FD-01 Símbolo de formato 0 a 3 N / A de datos 0: Dirección de difusión;...
  • Página 84 5 Tabla de parámetros ■ Grupo FE: Parámetros definidos por el usuario Param. Nombre del Rango de ajuste Comisión defecto parametro Código de función definido por el FE-00 N / A F0-01 usuario 0 Código de función definido por el FE-01 N / A F0-02...
  • Página 85 5 Tabla de parámetros usuario 23 Código de función definido por el FE-24 N / A F0-00 usuario 24 Código de función definido por el FE-25 N / A F0-00 usuario 25 Código de función definido por el FE-26 N / A F0-00 usuario 26 Código de función definido por el...
  • Página 86 5 Tabla de parámetros ■ Grupo FP: párr. Nº Gestión Param. Nombre del Rango de ajuste Comisión parametro defecto FP-00 Contraseña de usuario 0 a 65535 N / A 0: Sin operación 01: Restaurar la configuración de fábrica excepto los parámetros del motor 02: Borrar registros 04: restaurar los...
  • Página 87 5 Tabla de parámetros Param. Nombre del Rango de ajuste Unid Comisión parametro defecto Velocidad/par 0: control de velocidad A0-00 N / A selección de 1: control de par controles Fuente de ajuste de par A0-01 0 a 7 N / A en control de par Ajuste digital de par en A0-03...
  • Página 88 5 Tabla de parámetros ■ Grupo A1: DI/DO virtual . Param. Nombre del Rango de ajuste Comisión parametro defecto A1-00 Selección de función 0 a 59 N / A VDI1 A1-01 Selección de función 0 a 59 N / A VDI2 A1-02 Selección de función...
  • Página 89 5 Tabla de parámetros ■ Grupo A2: Parámetros del Motor 2 Para Nombre del Rango de ajuste Unid Comisión parametro defecto 0: motor asíncrono común A2-00 Selección del tipo de motor N / A 1: motor asíncrono de frecuencia variable Depende A2-01 Potencia nominal del motor...
  • Página 90 5 Tabla de parámetros Filtro de constante de tiempo A2-45 0.000 a 1.000 0.050 del lazo de velocidad -73 -...
  • Página 91 5 Tabla de parámetros Para Nombre del Rango de ajuste Unid Comisión parametro defecto Ganancia de sobreexcitación A2-46 0 a 200 N / A del control vectorial Fuente de límite superior de A2-47 0 a 7 N / A par en modo de control de velocidad Ajuste digital del límite A2-48...
  • Página 92 5 Tabla de parámetros 0: Igual que el motor 1 1: tiempo 1Aceleración/ Desaceleración 2: tiempo 2 Aceleración/ Tiempo de A2-62 Desaceleración N / A aceleración/desacel 3: tiempo 3Aceleración/ eración del motor 2 Desaceleración 4: tiempo4Aceleración/ Desaceleración : refuerzo de par fijo, Depend A2-63 Aumento de par del motor 2...
  • Página 93 5 Tabla de parámetros ■ Grupo A5: Optimización de Control Param. Nombre del Rango de ajuste Comisión parametro defecto Límite superior de Depend A5-00 0,00 a la frecuencia de salida frecuencia de e del máxima conmutación DPWM modelo Modo modulación 0: modulación asíncrona A5-01 N / A...
  • Página 94 5 Tabla de parámetros Configuración A6-07 -100,0 a 100,0 100.0 correspondiente a la entrada AI máx. aporte de la curva 4 A6-08 entrada AI Curva 5 mínima -10.00 a A6-10 0.00 Configuración A6-09 -100,0 a 100,0 correspondiente a la entrada AI mínima de la curva 5 entrada AI curva 5 inflexión 1 A6-10...
  • Página 95 5 Tabla de parámetros Configuración correspondiente A6-11 -100,0 a 100,0 30.0 a la entrada A1 curva 5 inflexión 1 entrada AI curva 5 inflexión 1 A6-12 A6-10 a A6-14 6.00 Configuración correspondiente A6-13 -100,0 a 100,0 60.0 a la entrada A1 curva 5 inflexión 1 A6-14 Máx entrada.
  • Página 96 5 Tabla de parámetros AC-08 AI3 tensión medida 1 -10.000 a 10.000 Corregido de fábrica AC-09 AI3 voltaje mostrado 1 -10.000 a 10.000 Corregido de fábrica AC-10 AI3 tensión medida 2 -10.000 a 10.000 Corregido de fábrica AC-11 AI3 voltaje mostrado 2 -10.000 a 10.000 Corregido de fábrica...
  • Página 97 5 Tabla de parámetros Param. Nombre del Rango de ajuste Por defecto Comisión parametro AC-17 AO2 tensión medida 1 -10.000 a 10.000 Corregido de fábrica AC-18 AO2 voltaje objetivo 2 -10.000 a 10.000 Corregido de fábrica AC-19 AO2 tensión medida 2 -10.000 a 10.000 Corregido de fábrica...
  • Página 98 5 Tabla de parámetros U0-26 tiempo de funcionamiento N / A míni N / A acumulado U0-27 Frecuencia de entrada de pulsos N / A N / A U0-28 Valor de configuración de N / A N / A comunicación U0-29 Reservado N / A...
  • Página 99 5 Tabla de parámetros Param. Nombre del parametro Rango de Comisión ajuste defecto U0-31 Frecuencia auxiliar Y N / A N / A Visualización de cualquier U0-32 N / A N / A N / A valor de dirección de registro U0-34 Temperatura del motor N / A...
  • Página 100 1260 http://www.inovance.com Suzhou Inovance Technology Co., Ltd. Dirección: No. 16 Youxiang Road, Yuexi Town, Wuzhong District, Suzhou 215104, PR China Tel: +86-512-6637 6666 Fax: +86-512-6285 6720 Línea directa de servicio: 400-777-1260 http://www.inovance.com Derechos de autor Shenzhen Inovance Technology Co., Ltd.
