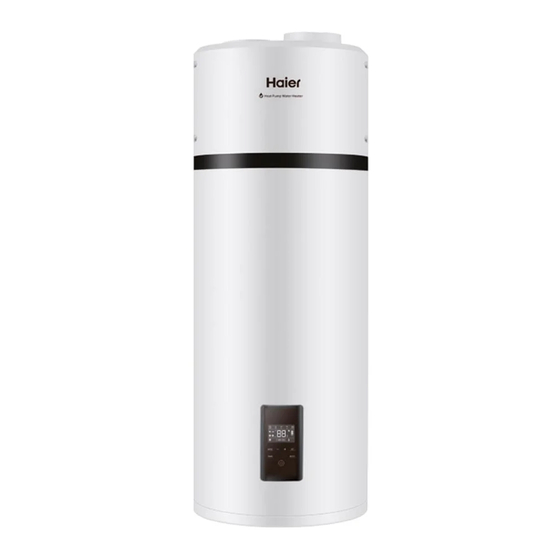

- Página 1 Calentador de agua con bomba de calor Manual de Operación e Instalación ELECTRICITE Modelo HP80M5 HP110M5 Lea este manual detenidamente antes de usar este calentador de agua. La apariencia del calentador de agua descrita en este manual es solo para...
- Página 2 9. Fallas y protección....................25 10. Ficha de producto ....................26 Estimados usuarios de Haier, Gracias por elegir los productos Haier. Lea este manual detenidamente y siga las instrucciones de operación y seguridad para garantizar la mejor instalación y utilización del producto.
- Página 3 Instrucciones de seguridad (a seguir en cualquier momento) Interpretación de marcas y símbolos El incumplimiento de estas instrucciones puede causar fallas graves del dispositivo y riesgos para el usuario. Las instrucciones con esta marca de advertencia deben seguirse estrictamente durante el funcionamiento. Se relacionan con la seguridad del producto y la seguridad personal de los usuarios.
- Página 4 Instrucciones de seguridad (a seguir en cualquier momento) La temperatura del agua de En el cableado fijo deben salida de un calentador de incorporarse los medios de agua suele ser más alta que desconexión de la alimentación la temperatura indicada en la principal que tengan una pantalla.
- Página 5 Instrucciones de seguridad (a seguir en cualquier momento) Gire la manija de la válvula Los calentadores de agua de seguridad una vez al mes. deben estar equipados con La válvula funcionará bien si una línea eléctrica dedicada sale el agua; de lo contrario, e interruptores de corriente compruebe si la válvula está...
- Página 6 Instrucciones de transporte y almacenamiento 1. Durante el transporte o almacenamiento, el calentador de agua con bomba de calor se empaquetará en un embalaje sin daños para evitar daños en la apariencia y el rendimiento del producto; 2. Durante el transporte o almacenamiento, el calentador de agua con bomba de calor debe estar en posición vertical;...
- Página 7 Conexión de desagüe y entrada de agua G1/2"M G1/2"M Dimensiones del producto 492*537*1170 mm 492*537*1320 mm Dimensión de embalaje sin paleta 587*587*1247mm 587*587*1397 mm Peso neto / Bruto 51/59kg 55/63kg * Los datos de COP y nivel de ruido se probaron en el laboratorio de Haier.
- Página 8 Descripción de piezas y componentes Estructura de bomba de calor Salida de condensado Salida de agua Entrada para agua fría / caliente salida de drenaje Salida de aire ENTRAR SALIR Entrada de aire Accesorios Calentador Tubería de Nombre de agua con Válvula de Placa de Manual de...
- Página 9 Descripción de piezas y componentes Vista detallada Descripción Cubierta eléctrica Calentador eléctrico Panel de pantalla Cubierta para pantalla Caja de control Cubierta delantera Compresor Válvula de cuatro vías Válvula de expansión electrónica 10 Evaporador 11 Cubierta superior 12 Rejilla de aire Canal de aire - delantero 14 Ventilador...
- Página 10 Introducción a la instalación Precaución de instalación - No instale el calentador de agua en una posición expuesta a gas, vapores o polvo. - Instale el aparato sobre una superficie plana y sólida. La superficie puede soportar el peso de la máquina y el agua condensada se puede drenar libremente. olestará...
- Página 11 Introducción a la instalación Dimensiones de instalación Unidad: mm Modelo HP80M5 1170 HP110M5 1320...
- Página 12 Introducción a la instalación Dimensiones de instalación Nota: Estos dos pernos de expansión pueden soportar al menos 200 kg de peso. Utilice los pernos de expansión adaptados al material de su pared. Para el ángulo de instalación, Una vez completada la instalación, es consulte los siguientes diagramas: necesario usar una regla de nivel para verificar si el soporte se mantiene en un estado...
- Página 13 Introducción a la instalación Conexión de aire SALIR ENTRAR - Primero retire la rejilla de aire. Clic - Instale un conducto de 160mm de diámetro. - Las caídas de presión del conducto deben ser inferiores o iguales a la presión estática del ventilador.
- Página 14 Introducción a la instalación Posiciones recomendadas Garaje o lavadero (sin conductos): - Cuarto sin calefacción. - Permite la recuperación de la energía libre liberada por el motor de su vehículo cuando se apaga después del uso o por los electrodomésticos en funcionamiento. Lavadero (con un conducto): - Cuarto sin calefacción.
- Página 15 Introducción a la instalación Precaución de instalación Al realizar las conexiones, debe respetar los estándares y las directivas locales. - Antes de realizar la conexión, enjuague las tuberías de entrada de agua, para no introducir metal u otras partículas en el tanque. - Seleccione tubos de cobre para la conexión de la tubería.
- Página 16 Introducción a la instalación Diagrama de instalación de la tubería Instalación A Válvula termostática Válvula de verificación 230V 50Hz Salida de agua Salida de agua caliente de la válvula de seguridad Salida de agua condensada Válvula de Válvula de alivio de Válvula presión verificación...
- Página 17 Introducción a la instalación Precauciones para las conexiones eléctricas ADVERTENCIA ados pueden realizar las conexiones eléctricas, siempre con la alimentación apagada. - La conexión a tierra debe cumplir con las normas locales. - Los calentadores de agua deben estar equipados con una línea de energía dedicada e interruptores de corriente residual.
- Página 18 Introducción a la instalación Conexión de cable de señal de potencia del valle Cable de señal de potencia Auto del valle (2*0,75mm , Cable negro) Cable de alimentación (3*1,5mm...
- Página 19 Introducción a la instalación Diagrama de cableado VENTILADOR Condensador CN11 de compresor Válvula de cuatro vías Sensor de temperatura CN19 de descarga CN16 TABLERO PRINCIPAL Sensor de temperatura Blanco de desescarche Sensor de temperatura Blanco ambiente Blanco Transformador Sensor de temperatura de corriente de succión Azul...
- Página 20 Operación y funciones Pantalla Funciones y protecciones A. Protección contra fugas eléctricas El sistema de control de esta máquina cuenta con una función de protección contra fugas eléctricas. B. Protección de 3 minutos Al encender la máquina después de la entrada de electricidad, el sistema se encenderá...
- Página 21 Descripción de los pictogramas Símbolo Descripción Interruptor de encendido / apagado (ON/ OFF) Selección del modo de trabajo Ajuste del temporizador Modo de refuerzo. La bomba de calor y la alimentación auxiliar se activan al mismo tiempo. Modo Auto - Gestión optimizada de la bomba de calor y el sistema eléctrico para un confort garantizado;...
- Página 22 Descripción de los pictogramas Símbolo Descripción Modo de refuerzo. La bomba de calor y el calentador eléctrico auxiliar se activan al mismo tiempo (solo en modo AUTO). Icono de funcionamiento de la bomba de calor. Icono de funcionamiento del calentador eléctrico auxiliar. Cuando la función FV está...
- Página 23 Operación y funciones Ajustes de instalación - Para abrir los ajustes de instalación, presione para apagar el sistema, luego presione al mismo tiempo durante 10 segundos. - Cuando el menú está abierto, presione para cambiar el valor de los ajustes. - Presione para confirmar los ajustes.
- Página 24 Comprobación y mantenimiento - La instalación y el mantenimiento del aparato deben ser realizados por un - Antes de trabajar en el aparato, apague la máquina y corte la alimentación. - No toque con las manos mojadas. - Las operaciones de mantenimiento son importantes para garantizar un rendimiento óptimo y prolongar la vida útil del equipo.
- Página 25 Fallas y protección Indicación Tipo de falla Acción Liberación digital Protección de temperatura de funcionamiento Una vez Protección de temperatura de escape de solucionada Protección del compresor aire la falla, encienda la Protección contra la evaporación a altas alimentación temperaturas para la Protección contra liberación...
- Página 26 Agua mezclada a 40°C 102.5 132.6 Perfiles de carga de calentadores de agua, Tipo Zona de Desarrollo Económico y Tecnológico de Qingdao Haier Water-Heater Fabricante Co., Ltd. Parque Industrial Haier, Zona de Desarrollo Económico y Tecnológico, 266101 Dirección Qingdao, REPÚBLICA POPULAR CHINA Denominación...
- Página 28 0040510083 20210218 V*****...
