HEIDENHAIN ERN 430 HTL Instrucciones De Montaje

Warnhinweise
Warnings
Recommandtions
Avvertenze
Advertencias
Achtung:
Note: Mounting and commissioning is to be conducted by a qualified specialist under compliance with
local safety regulations.
In addition to this, the machine manufacturer or designer himself must define the other data required for
final assembly (e.g. anti-rotation lock for screws required or not) for the respective application.
Do not engage or disengage any connections while under power.
The system must be disconnected from power.
Attention:
Attenzione: Il montaggio e la messa in funzione devono essere eseguite da personale qualifucato nel
rispetto delle norme di sicurezza locali.
Inoltre, il costruttore della macchina deve definire le ulteriori procedure necessarie per completare il
montaggio (ad esempio: sicurezza allentamento viti sì/no) di ogni specifica applicazione.
I cavi posso essere collegati o scollegati solo in assenza di tensione.
L’impianto deve essere spento!
Atención:
R
Ø 6 mm
Bending radius R
R 1 ‡ 20 mm
R
Piegatura R R 2 ‡ 75 mm
R
> 100 mm > 100 mm
Ø
R 1 R 2
> 200 mm
Noise sources
Sorgenti didisturbo

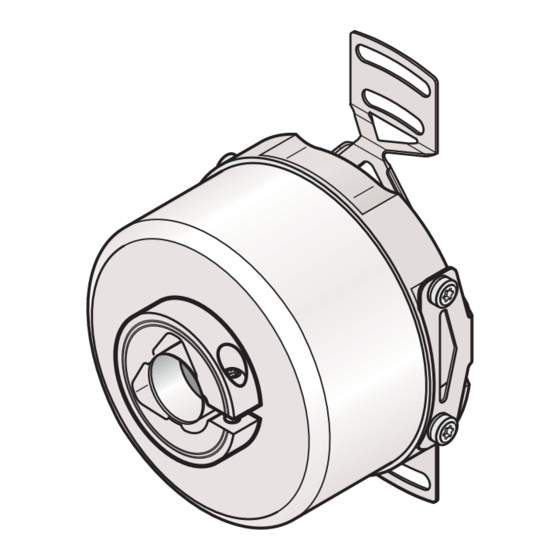

Incremental rotary encoder with mounted stator
coupling.
Trasduttore rotativo con accoppiamento
lato statore integrato.
Lieferumfang
Items supplied
Objet de la fourniture
Standard di fornitura
Suministro
DR. JOHANNES HEIDENHAIN GmbH
{
Mounting Instructions
Istruzioni di montaggio
ERN 430
7/2016
*I_588794-92*
