SYSTEME D'INJECTION DE LIQUIDE DEF - COMPOSANTS PRINCIPAUX

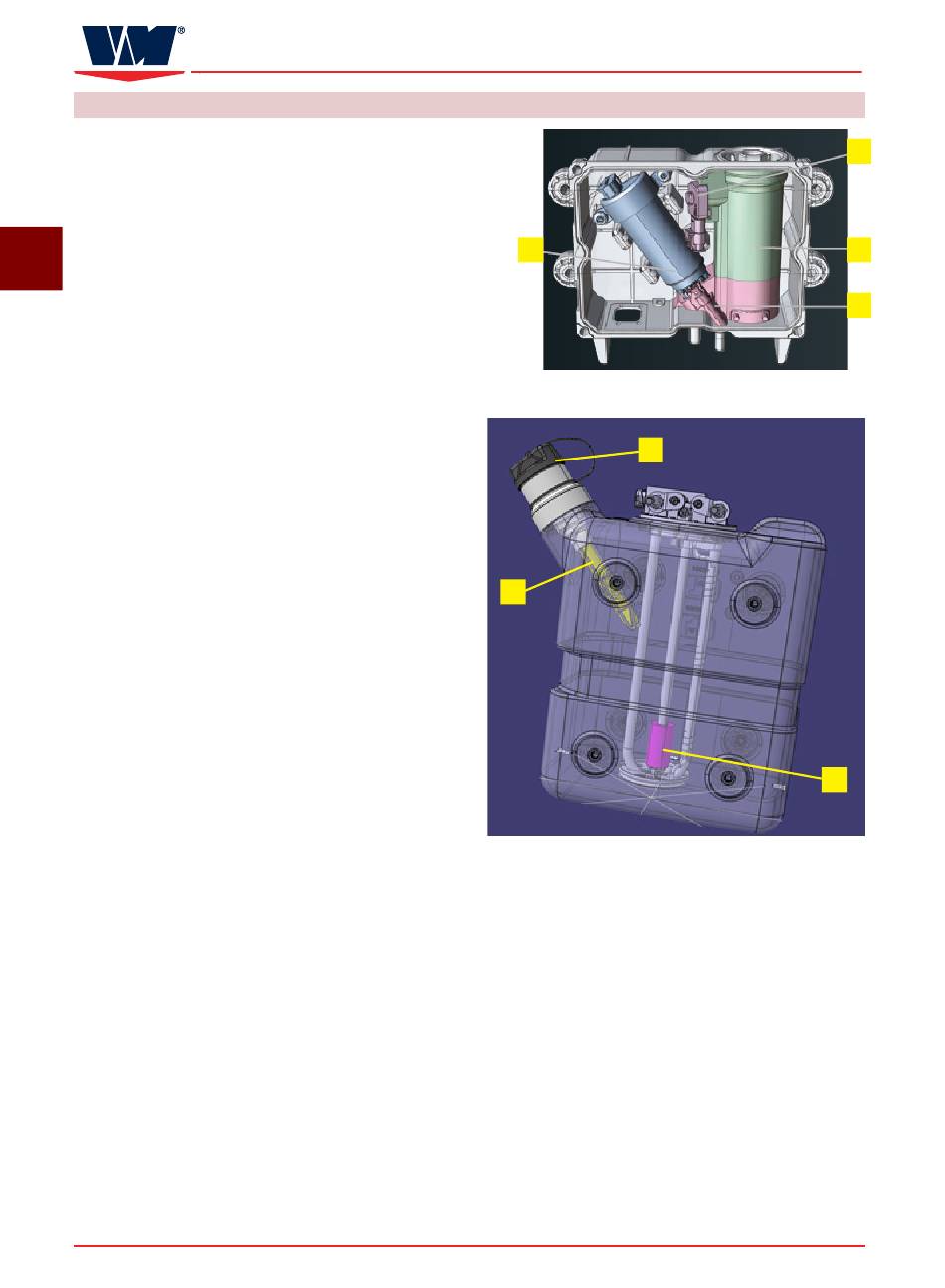

1 - Unité de contrôle dosage (DCU
box): ce dispositif distribue le fluide DEF
à l'injecteur (3). La quantité distribuée est
réglée par le système de gestion électron-
ique du moteur. L'unité se compose de :
F
- pompe (a) ;
- filtre (b) ;
- transducteur de pression (c) ;
- pompe / filtre réchauffeur (d) ;
- unité de contrôle.
2 - Réservoir DEF : il contient le liquide
DEF. Le réservoir se compose de :
- bouchon d'introduction (généralement
de couleur bleue) (A) ;
- filtre interne (B) ;
- capteur de niveau liquide DEF (C) ;
- capteur de température liquide DEF.
3 - Lignes d'alimentation fluide DEF :
les lignes se composent de trois tubulures
chauffées électriquement.
Le chauffage des tubulures est géré par la
DCU box.
Les lignes d'alimentation en fluide sont
approuvées par VM Motori.
Français
R750EU6 - TE4 - IE4 - ISE4
a
B
16
A
2056G
c
b
d
C
