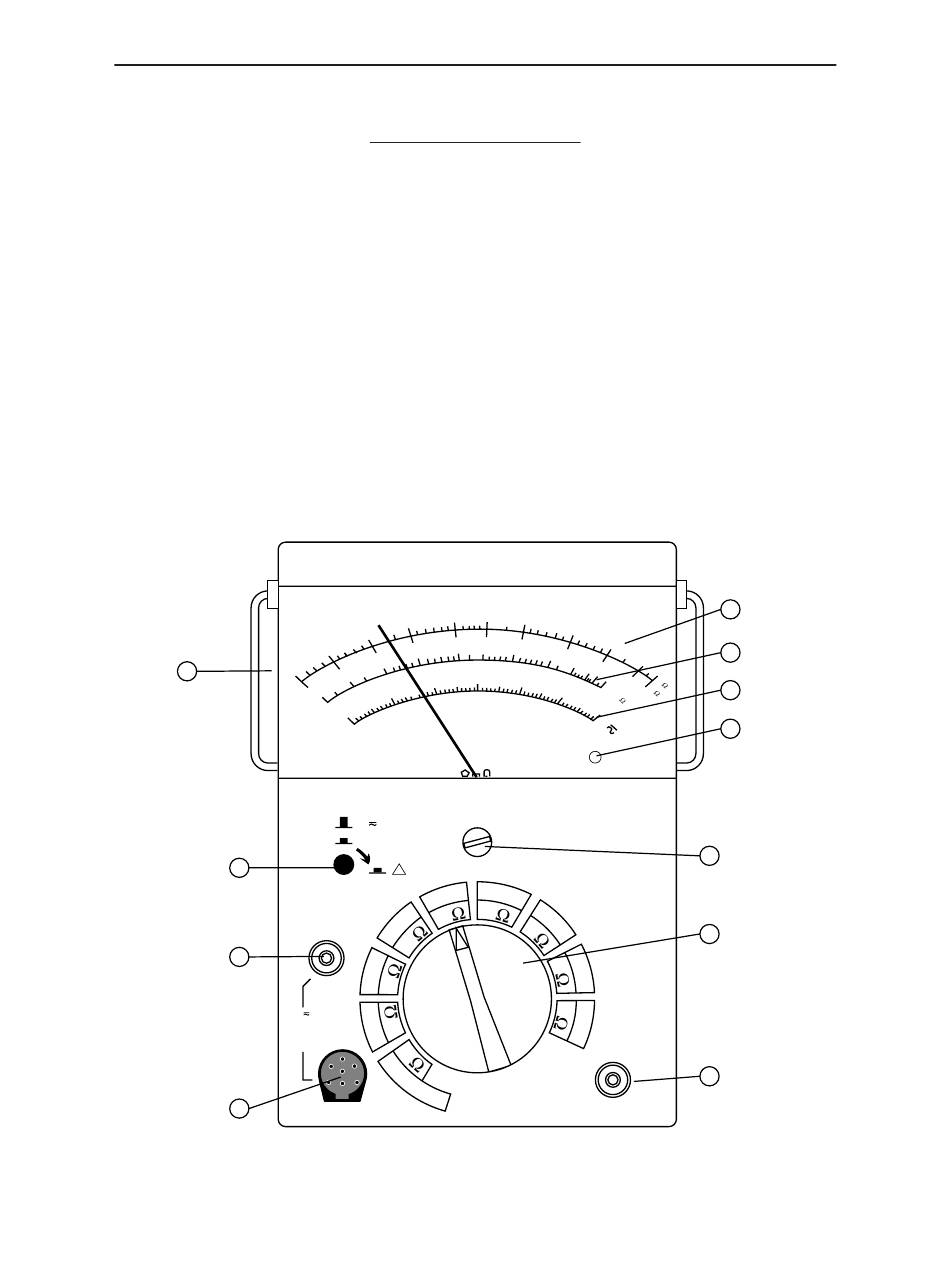

1. Pulsador marcha/paro (pulsador de puesta en tensión) de tres posiciones.
2. Borne "+" de conexionado (borne de seguridad).
3. Borne "-" de conexionado (borne coaxial).
4. Borne de guarda "G" (borne de seguridad).
5. Conmutador de calibres y de funciones.
6. Tornillo de cero mecánico.
7. Indicador de buen funcionamiento de la alimentación.
8. Escala voltímetro.
9. Escala logarítmica de Ω y kΩ.
10. Escala logarítmica de MΩ y GΩ.
11. Lengüeta para uso en posición inclinada, formando asa de transporte.
