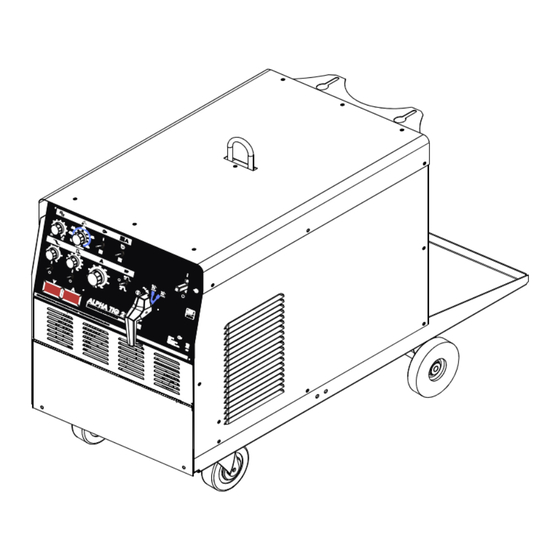

ALPHA TIG 230 - D
SOLDADORA DE ARCO CC CA/CD
PROCESOS
ELECTRODO REVESTIDO (SMAW)
PROCESO TIG (GTAW).
DESCRIPCIÓN
SOLDADORA DE TIPO CA Y CD
VISITE NUESTRO SITIO W EB: www.siisa-infra.com.mx
PROPORCIONE ESTE MANUAL AL OPERADOR
MANUAL DE
OPERACIÓN
PM0720 REV. 1
E. 01-11-2012
R. 18-01-2019
