PREPARAZIONE

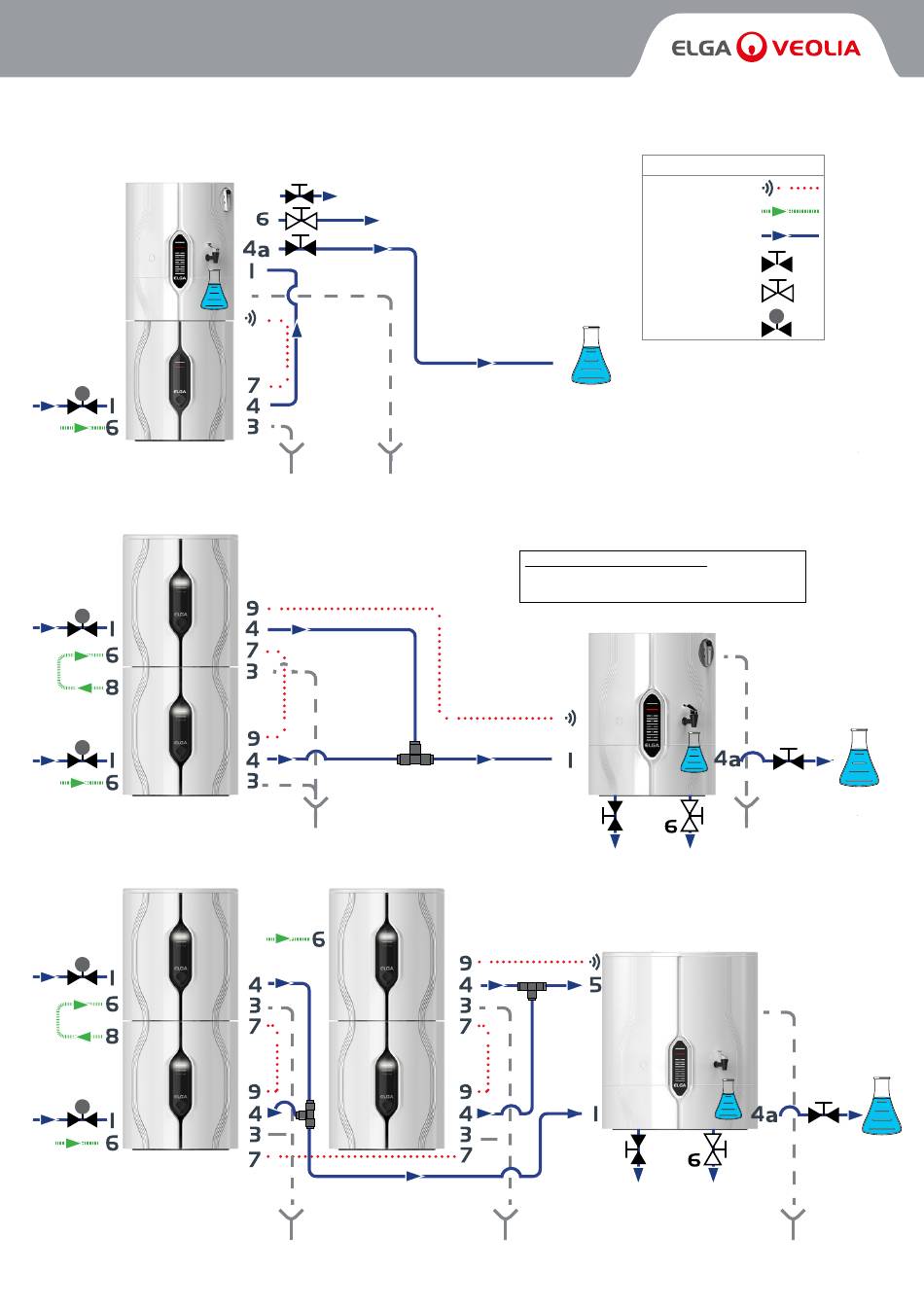

CONFIGURAZIONE DI SISTEMA

Esempio uno: 1 X PURELAB® Chorus 3 (RO)
1 X Serbatoio da 15L o 30L
Acqua
depurata
Acqua di
alimentazione
Esempio due: 1 X PURELAB® Chorus 3 (RO)
1 X serbatoio da 60 L
Acqua di
alimentazione
Acqua di
alimentazione
Esempio tre: 4 X PURELAB® Chorus 3 (RO)
1 X serbatoio da 100 L
Acqua di
alimentazione
Acqua di
alimentazione
er ulteriori configurazioni, contattare i gruppi di assistenza locali.
4b
Uscita
Uscita flusso elevato
J2
Scarico Troppopieno
Distanza massima 5000 mm
Scarico
Scarico
Legenda
COMUNICAZIONE
Alimentazione
Acqua
Valvola
Valvola di arresto
Regolatore
Posizionamento del serbatoio
• Altezza massima sopra banco 2000 mm
• Profondità massima sotto banco 1000 mm
Acqua
depurata
J2
4b
Uscita
Uscita flusso elevato
J2
4b
Uscita
Uscita flusso elevato
Scarico
Troppopieno
Acqua
depurata
Troppopieno
