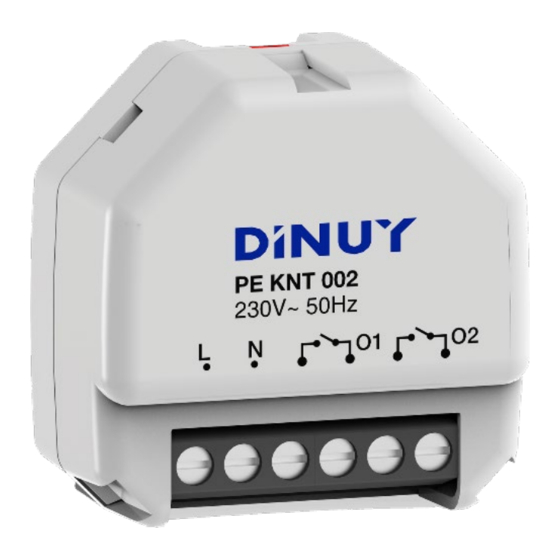

DINUY PE KNT 002 Manual De Instrucciones

PE KNT 002
B
A
C
D
Fig.1
E
ACTUADOR DE PERSIANAS/TOLDOS 1 CANAL Ó
ACTUADOR DECONMUTACIÓN DE 2 CANALES CON 4 ENTRADAS
BINARIAS/ANALÓGICAS
ESPECIFICACIONES TÉCNICAS
Tensión Nominal 230V~ 50Hz
Alimentación 21 ~ 32VCC
Consumo < 3mA
Conexión al Bus KNX Mediante terminal de conexión
Programación a través de ETS5 o superior
Medio KNX PT1
Puesta en Marcha System Mode
Número de entradas 4
Tipo Binarias o Analógicas
Longitud cable 30cm
Longitud máxima cable < 10m
Tensión escaneo 20Vcc
Corriente de entrada 0,5mA
Canales 1 - Persiana ó 2 - Conmutación
Carga 10A / 250V~ por canal
Lámparas LED 400W
Incandescencia 2000W
Motores 700VA
Tensión Aislamiento 4KVCA (tensión alimentación/bus)
≤ 2,5mm 2
Sección cable
Dimensiones 46mm x 46mm x 29mm
Temperatura funcionamiento -5ºC ~ +45ºC
Temperatura almacenamiento -30ºC ~ +70ºC
Grado protección IP20 (EN60529)
De acuerdo a las Directivas Seguridad 73/23/EEC
Comp. Electromagn. 204/108/EC
De acuerdo a las Normas KNX Standard 2.0
EN60669-1, 2-1 y 2-3
Certificación EIB/KNX
DESCRIPCIÓN
Actuador de Conmutación que puede funcionar como:
· Actuador de conmutación de 2 canales de salida independientes.
· Actuador de persianas/toldos de 1 canal de salida.
Dispone de 4 entradas Analógico/Digitales, las cuales pueden configurarse de forma
independiente, a través del ETS:
· Entradas Digitales (binarias): permite la conexión de un pulsador, interruptor o sensor
binario convencional, libre de potencial.
· Entradas Analógicas: permite la conexión de una sonda de temperatura (ST KNT 001 ó
ST KNT 002).
Además, permite habilitar y configurar hasta 4 Termostatos independientes.
CARACTERÍSTICAS
El Actuador dispone de los siguientes componentes:
· A: Botón de Programación y LED.
· B: Conector entradas analógico/digitales.
· C: Terminales alimentación 230V.
· D: Terminales salidas.
Las 2 salidas pueden ser configuradas como:
· 1 canal persianas/toldos: control de Persiana Enrollable/Toldo, Persiana Veneciana o
Compuerta de Ventilación.
· 2 canales de conmutación: control de 2 cargas independientes.
GB
1-CHANNEL SHUTTER/BLIND ACTUATOR OR 2-CHANNEL SWITCHING
ACTUATOR WITH 4 ANALOG/DIGITAL INPUTS
TECHNICAL DATA
Power supply 230V~ 50Hz
Rated voltage 21 ~ 32VDC
Power consumption < 3mA
Connection mode Connection terminal
Programming ETS5 or later
Medium TP1
Commissioning mode System Mode
Number 4
Type Digitals or Analogs
Length of cable 30cm
Max. length of cable < 10m
Poll voltage 20VDC
Input Current 0,5mA
Channels 1 - Blind or 2 - Switches
Load 10A / 250V~ per channel
LED Lamps 400W
Incandescence 2000W
Motors 700VA
Insulation voltage 4KVAC (mains/bus voltage)
≤ 2,5mm 2
Cable section
Dimensions 46mm x 46mm x 29mm
Working temperature -5ºC ~ +45ºC
Storage temperature -30ºC ~ +70ºC
Type of protection IP20 (EN60529)
Directives Low-voltage 73/23/EEC
EMC 204/108/EC
According to the Standards KNX Standard 2.0
EN60669-1, 2-1 & 2-3
Marking EIB/KNX
DESCRIPTION
Switching Actuator which can work as:
· 2-channel Switching actuator.
· 1-channel Blind/Shutter actuator.
It has 4 Analog/Digital inputs, which can be configured independently, through the ETS:
· Digital inputs (binary): allows the connection of a pushbutton, switch or conventional
binary sensor, free-voltage contact.
· Analog inputs: allows the connection of a temperature probe (ST KNT 001 or
ST KNT 002).
In addition, it allows to enable and configure up to 4 independent Thermostats.
CHARACTERISTICS
The Actuator comprises the following components:
· A: Programming button and LED.
· B: Analog/Digital inputs connector.
· C: Connection of mains cables 230V.
· D: Connection of load cables.
The 2 outputs can be configured as:
· 1 blind/shutter channel: control of Roller Shutters/Awnings, Venetian Blinds or Venting
Louvers.
· 2 switching channels: control of 2 individual loads.
