N321R
CONTROLADOR DE TEMPERATURA - MANUAL DE INSTRUCCIONES – V2.0x
1. ALERTAS DE SEGURIDAD
Los siguientes símbolos se utilizan a lo largo de este manual para
llamar la atención del usuario sobre información importante relacionada
con la seguridad y el uso del equipo.
CUIDADO:
Lea completamente el manual
antes de instalar y utilizar el
equipo.
Deben observarse todas las recomendaciones de seguridad que
aparecen en este manual para garantizar la seguridad personal y evitar
daños al instrumento o al sistema. Si el equipo se utiliza de forma
distinta a la especificada en este manual, puede que las protecciones
de seguridad no sean efectivas.
2. RESUMEN
1. ALERTAS DE SEGURIDAD ........................................................ 1
2. RESUMEN ................................................................................... 1
3. PRESENTACIÓN ........................................................................ 1
4. ESPECIFICACIONES ................................................................. 1
5. CONEXIONES ELÉCTRICAS ..................................................... 2
5.1 RECOMENDACIONES PARA LA INSTALACIÓN ............... 2
6. OPERACIÓN ............................................................................... 2
6.1 NIVEL – NIVEL DE AJUSTE DE SETPOINT ....................... 2
6.2 NIVEL 2 – NIVEL DE CONFIGURACIÓN GENERAL .......... 2
6.3 NIVEL 3 – NIVEL DE CONFIGURACIÓN RESTRINGIDO .. 3
7. FUNCIONAMIENTO .................................................................... 3
8. PROTECCIÓN DE LA CONFIGURACIÓN ................................. 4
9. CONTRASEÑA MAESTRA ......................................................... 4
9.1 CÓMO USAR LA CONTRASEÑA MAESTRA...................... 4
10. INDICACIÓN DE ERROR ........................................................... 4
11. GARANTÍA .................................................................................. 4
3. PRESENTACIÓN

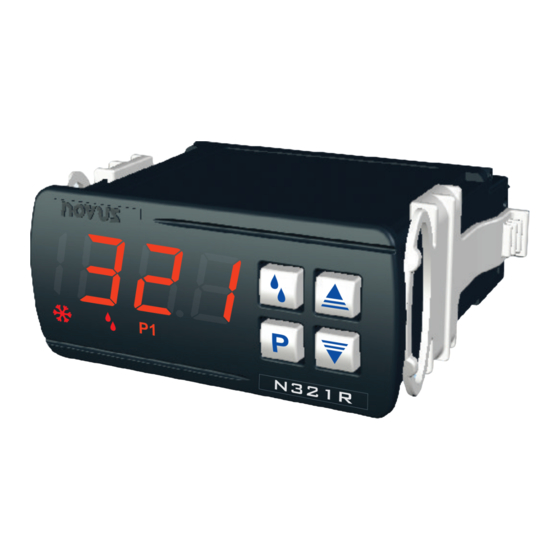

El N321R es un controlador electrónico de temperatura adecuado
para procesos de refrigeración y dispone de una entrada para un
sensor de temperatura del tipo termistor NTC.
Dispone de un amplio control de Deshielo, corrección de errores de
indicación de temperatura (Offset) y salida de control con relé de 16
A que tiene contactos Común, NA y NC.
Las características particulares de cada controlador se identifican en
la etiqueta de identificación adherida al cuerpo del equipo y se
ajustan a las definiciones de la orden de compra.
NOVUS AUTOMATION
CUIDADO O PELIGRO:
Riesgo de descarga eléctrica.
4. ESPECIFICACIONES
Sensor de Temperatura (SENSOR INPUT): .............. Termistor NTC
Tipo: ........................................ 10 kΩ @ 25 °C; 1 %; β25/85 = 3435 K
Faixa de medição: ............................................................ -50 a 120 °C
Exatidão da medida: ............................................................. 0,6 °C (*)
Resolución de la medida: ............... 0,1° en el rango de -19,9 a 199,9°
......................................................................... 1° en el resto del rango
Salida de Control (OUTPUT1): ........................................ Relé SPDT
Carga máxima: ................ 1 HP 250 Vac / 1/3 HP 125 Vac (16 A Res.)
Alimentación Eléctrica (POWER):
Tensión: ................................... 100 a 240 Vac/dc (± 10 %) / 50~60 Hz
Consumo: ...................................................................................... 5 VA
Dimensiones:
Ancho x Altura x Profundidad: .................................... 75 x 33 x 75 mm
Peso: ............................................................................................100 g
Recorte en el panel: ........................................................... 70 x 29 mm
Condiciones de operación del controlador:
Temperatura de operación: ................................................ -20 a 40 °C
Temperatura de almacenamiento: ..................................... -20 a 60 °C
Humedad relativa: .......................................................... 20 a 85 % RH
Carcasa en Policarbonato UL94 V-2.
Grado de protección: Caja IP42, fontal IP65.
Conexiones para cables de hasta 4,0 mm².
Interfaz en serie 485 no aislada del circuito del sensor de
(*) Con la curva teórica del sensor NTC como referencia.
Notas para el sensor NTC que viene con el controlador:
Rango de operación de -50 a +120 °C.
•
Resistente a la penetración del agua.
•
Error máximo al intercambiar los sensores NTC originales: 0,7
•
°C. Este error puede eliminarse a través el parámetro Offset del
controlador.
Dispone de un cable de 3 m de longitud y 2 x 0,5 mm², que
•
puede prolongarse hasta 200 metros.
temperatura.
Certificaciones UL, CE y UKCA.
