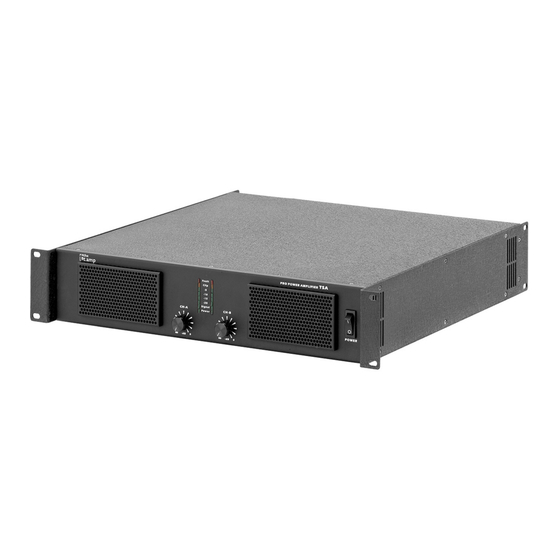

- Página 1 TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Alemania Teléfono: +49 (0) 9546 9223-0 Internet: www.thomann.de 06.10.2022, ID: 218912, 218913, 287602 (V2)
- Página 3 Instrucciones de seguridad........................9 Características técnicas........................12 Instalación y puesta en funcionamiento..................13 Conexiones y elementos de mando....................14 Datos técnicos............................22 Cables y conectores..........................32 Limpieza............................... 35 Protección del medio ambiente....................... 36 TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 4 TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 5 El desarrollo continuo de los productos y de los manuales de instrucciones es nuestra estra‐ tegia empresarial. Por lo tanto, están sujetos a cambios sin previo aviso. Por favor visítenos en www.thomann.de para ver la versión actualizada de este manual de instrucciones. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 6 Para resolver cualquier problema técnico o duda que se le plantee Servicio técnico respecto a su producto, diríjase a nuestro servicio técnico. 1.2 Convenciones tipográficas En el presente manual de usuario, se utilizan las siguientes convenciones tipográficas: TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 7 Ä "Referencias cruzadas" en la página 7 1.3 Símbolos y palabras de advertencia En esta sección, se detallan los símbolos y palabras de advertencia que figuran en el presente manual de instrucciones. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 8 Esta combinación de símbolo y palabra de advertencia indica una situación de peligro potencial que, si no se evita, puede provocar daños materiales y ambientales. Señal de advertencia Clase de peligro Riesgo eléctrico. Peligro en general. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 9 Los componentes en el interior del mismo no requieren ningún tipo de mantenimiento. Sólo se podrá utilizar el equipo con todas las cubiertas, dispositivos de protección y elementos ópticos montados y en perfecto estado técnico. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 10 Los acumulaciones de polvo y suciedad al interior pueden dañar el equipo. El equipo debe ser mantenido regularmente en condiciones ambientales adecuadas (polvo, humo, nicotina, niebla, etc.) por parte de un especialista para evitar daños por sobre‐ calentamiento y otras disfunciones. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 11 Si procede, evite que los pies entren en contacto directo con el soporte y utilice una capa base adecuada si necesario, p.ej. protectores de fieltro o similar. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 12 Ideal para el montaje en racks de 19 pulgadas (2 UA) Para las características específicas de los modelos, ver Ä Capítulo 5 "Conexiones y elementos de mando" en la página 14 y Ä Capítulo 6 "Datos técnicos" en la página 22. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 13 Se recomienda conectar todos los cables antes de encender el equipo. Para todas las cone‐ xiones de audio, se deben utilizar cables de alta calidad y lo más cortos posible. Sitúe todos los cables de manera tal que ninguna persona pueda tropezar y caer. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 14 Conexiones y elementos de mando Conexiones y elementos de mando Cara frontal TSA 1400, 2200 ö TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 15 A y B a mínimo. Si a pesar de ello los LED continúen iluminados, deje revisar el equipo por parte de un servicio técnico autorizado. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 16 Conexiones y elementos de mando Cara posterior TSA 1400, 2200 & TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 17 Por medio de este interruptor, se separa la conexión entre el conductor protector del equipo y el terminal de masa para suprimir zumbido posición "Lift" (no pulsado): sin conexión posición "Ground" (pulsado): conexión eléctrica entre el conductor protector y el terminal de masa TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 18 Conexiones y elementos de mando Cara frontal TSA 4000 ö TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 19 A y B a mínimo. Si a pesar de ello los LED continúen iluminados, deje revisar el equipo por parte de un servicio técnico autorizado. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 20 Conexiones y elementos de mando Cara posterior TSA 4000 & TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 21 7 [Stereo | Parallel | Bridge] | selector del modo de funcionamiento "Stereo" (todos los canales funcionan independiente‐ mente el uno del otro), "Parallel" (entradas de un par de canales enlazadas entre sí) y "Bridge" (dos canales enlazados, funcionando como un canal con doble potencia de salida). TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 22 Máx. variación de tensión (RMS) 60 V (THD ≤1%, 1 kHz) Tasa de aumento (1 kHz) 35 V/ms IMD-SMPTE (60 Hz, 7 kHz) < 0,1 % DIM 30 (3,15 kHz, 15 kHz) < 0,1 % TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 23 8 Ω, puenteado 500 W / 2,9 A 1200 W / 6,6 A 4 Ω, puenteado 984 W / 5,2 A 2690 W / 13,6 A Tensión de alimentación 230 V 50/60 Hz TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 24 Dimensiones (ancho × alto × prof.) 484 mm × 97 mm × 370 mm Peso 10,6 kg Condiciones ambientales Rango de temperatura 0 °C…40 °C Humedad relativa 20 %…80 % (sin condensación) TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 25 < 0,1 % IMD-SMPTE (60 Hz, 7 kHz) DIM 30 (3,15 kHz, 15 kHz) < 0,1 % Diafonía > 70 dB (ref. 1 kHz, a un 10 % de la potencia nominal) TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 26 820 W / 4,3 A 1900 W / 9,7 A Tensión de alimentación 230 V 50/60 Hz Dimensiones (ancho × alto × prof.) 485 mm × 97 mm × 370 mm TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 27 Datos técnicos Peso 10,4 kg Condiciones ambientales Rango de temperatura 0 °C…40 °C Humedad relativa 20 %…80 % (sin condensación) TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 28 < 0,35 % IMD-SMPTE (60 Hz, 7 kHz) DIM 30 (3,15 kHz, 15 kHz) < 0,35 % Diafonía < -80 dB (ref. 1 kHz, a un 10 % de la potencia nominal) TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 29 1520 W / 9,8 A 4 Ω, puenteado – – Tensión de alimentación 230 V 50/60 Hz Dimensiones (ancho × alto × prof.) 483 mm × 88 mm × 455 mm TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 30 20 %…80 % (sin condensación) Más información Canales Altura de montaje de 19 pulgadas 2 UA 2 Ω estable sí DSP / frecuencia Refrigeración por convección Circuitos de seguridad (temperatura, cor‐ sí tocircuito, limitador) TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 31 Sensitivity Amplifier Pre-amplifier OUT B INPUT 1&2 BRDG Volume Sensitivity B–C 0.775V/1.4V OUT C Pre-amplifier Sensitivity Amplifier /3&4 Bridge INPUT Volume C–D Sensitivity Amplifier Pre-amplifier OUT D INPUT 3&4 BRDG Volume TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 32 Puesto que las interferencias afectan en la misma media a los dos conductores de señales, que‐ darán eliminadas por completo gracias a la sustracción de la señal norma e invertida, obte‐ niendo así la mera señal útil sin ningún tipo de interferencia. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 33 Cables y conectores Conector XLR (balanceado) masa, apantallamiento señal (fase normal, +) señal (fase invertida,–) apantallamiento en la carcasa del conector (opcional) Conector XLR (no balanceado) masa, apantallamiento señal puenteado con pin 1 TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 34 Cables y conectores Conector Speaker Twist 1, + señal 1 (fase normal) 1, – señal 1 (fase invertida) 2, + señal 2 (fase normal) 2, – señal 2 (fase invertida) ö TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 35 Utilice exclusivamente los agentes lim‐ piadores de pH neutro, sin disolvente y no abrasivo. Limpie el equipo con un paño ligeramente humedecido que no deje pelusas. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 36 Entregue el producto y sus componentes en un centro de reciclaje autorizado. Respete todas las normas y reglamentaciones aplicables del país de que se trate. En caso de dudas, contacte con las autoridades responsables. TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 37 Notas TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
- Página 38 Notas TSA 1400, TSA 2200, TSA 4000 Etapa de potencia...
