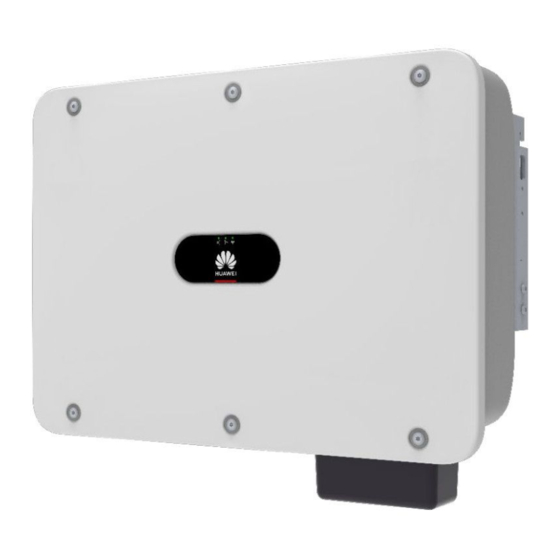

Huawei SUN2000-20KTL-M3 Guía Rápida
Ocultar thumbs
Ver también para SUN2000-20KTL-M3:
- Manual del usuario (118 páginas) ,
- Guía rápida (51 páginas) ,
- Manual del usuario (98 páginas)
Manuales relacionados para Huawei SUN2000-20KTL-M3
Resumen de contenidos para Huawei SUN2000-20KTL-M3
- Página 1 SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Guí a rápida Edición: 08 Número de pieza: 31500HLM Fecha: 30/03/2023 HUAWEI TECHNOLOGIES CO., LTD.
- Página 2 • Antes de instalar el dispositivo, lea atentamente el manual del usuario para familiarizarse con la información del producto y las precauciones de seguridad. Huawei no será responsable de ninguna consecuencia derivada de infringir las normas de almacenamiento, transporte, instalación y operación especificadas en este documento y en el manual del usuario.
- Página 3 Requisitos de instalación Si los inversores se instalan en un sitio con mucha vegetación, además de realizar tareas de deshierbe de rutina, endurezca el suelo que está debajo de los inversores utilizando cemento o grava (superficie recomendada: 3 m × 2.5 m). Á...
- Página 4 Instalación de un inversor solar • Con el inversor solar se suministran 40 anclajes de tornillos M12. Si la longitud de los tornillos no cumple con los requisitos de instalación, prepare sus propios anclajes de tornillos M12 y úselos con las tuercas M12 suministradas. •...
- Página 5 Si se utiliza un interruptor de CA con especificaciones que exceden los estándares y las normas locales, o las recomendaciones de Huawei, es posible que dicho interruptor no se apague de manera oportuna cuando ocurran excepciones, lo que ocasionará fallos graves.
- Página 6 N.º Cable Tipo Especificaciones Cable de cobre unifilar para Cable de tierra Sección de conductor ≥ 16 mm exteriores • Sección del conductor: Cable de cobre para exteriores de 16-50 Cable de salida de Cable de cobre/aluminio para o cable de aluminio para exteriores exteriores de 35-50 mm •...
- Página 7 1. Retire la caja de bornes de CA e instale los tabiques divisorios. 2. Conecte el cable de salida de CA (utilizando un cable de cinco conductores como ejemplo). • No pase ningún cable con un borne OT engastado directamente a través de un adaptador de caucho para evitar que este último se dañe.
- Página 8 La tensión de entrada de CC del SUN2000-29.9KTL/30KTL/36KTL/40KTL-M3 no debe superar 1100 VCC en ningún caso. • La tensión de entrada de CC del SUN2000-20KTL-M3 no debe superar 800 VCC en ningún caso. • Antes de instalar los cables de entrada de CC, etiquete las polaridades de los cables para asegurarse de que las conexiones de los cables sean correctas.
- Página 9 1. Conexión de los cables de alimentación de CC. Conector positivo Borne metálico positivo H4TC0003 (Amphenol) Conector Clic negativo Asegúrese de que el cable Borne metálico negativo no se pueda extraer después del engaste. Utilice la llave inglesa que se muestra en la figura Asegúrese de que para apretar la tuerca de los cables estén...
- Página 10 Instalación del cable de señal • Cuando instale el cable de señal, sepárelo del cable de alimentación y manténgalo alejado de fuentes de interferencias intensas para evitar una fuerte interferencia en la comunicación. • Asegúrese de que la capa de protección del cable esté dentro del conector, los sobrantes de los núcleos de alambre de la capa de protección se hayan retirado, el núcleo de alambre expuesto esté...
- Página 11 Escenarios en los que no hay ningún cable de señal conectado Si no se requiere un cable de señal para el SUN2000, use enchufes resistentes al agua para bloquear los orificios de cableado en el conector del cable de señal y conecte el conector del cable de señal al puerto de comunicaciones en el SUN2000 para mejorar el rendimiento a prueba de agua del SUN2000.
- Página 12 • Conecte el cable de comunicaciones RS485 al inversor solar. Si dos o más inversores solares están conectados en cascada, instale el cable de comunicaciones RS485. • Conecte el cable de comunicaciones RS485 al medidor. • Conecte el cable de señal de planificación de la red eléctrica. •...
- Página 13 2. Conecte el conector del cable de señal al puerto de comunicaciones. Puerto de comunicaciones (COM) Verificación de la instalación N.º Criterios de aceptación El inversor solar debe estar instalado de forma correcta y firme. Los cables están colocados correctamente según lo requerido por el cliente. El módulo de expansión de comunicaciones está...
- Página 14 Encendido del sistema Antes de encender el interruptor de CA que se encuentra entre el inversor y la red eléctrica, utilice un multí metro configurado en la posición de CA para comprobar que la tensión de CA está dentro del intervalo especificado. 1.
- Página 15 SUN2000 para la puesta en servicio. • Acceda a la tienda de aplicaciones de Huawei (http://appstore.huawei.com), busque FusionSolar o SUN2000 y descargue el paquete de instalación de la aplicación. Las aplicaciones también se pueden descargar escaneando los códigos QR siguientes.
- Página 16 Escenario en el que los inversores solares están conectados al sistema de gestión inteligente de celdas FV FusionSolar 1. (Opcional) Registro de una cuenta de instalador. Si ya tiene una cuenta de instalador, omita este paso. • Al crear la primera cuenta de instalador, se generará un dominio con el nombre de la empresa. •...
- Página 17 2. Cree una planta FV y un propietario de planta. En los ajustes rápidos del SUN2000- (29.9KTL/36KTL/40KTL)-M3, el código de la red eléctrica es N/A por defecto (no se admite el arranque automático). Seleccione el código de la red eléctrica en función del área donde está...
- Página 18 Inversor conectado a optimizadores Para conocer detalles sobre cómo añadir optimizadores y crear distribuciones fí sicas, consulte la guí a rápida del optimizador del modelo correspondiente o la guí a rápida de la aplicación. La guí a rápida del optimizador se entrega con el optimizador. La guí a rápida de la aplicación puede obtenerse escaneando el código QR.
- Página 19 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129 República Popular China e.huawei.com...
