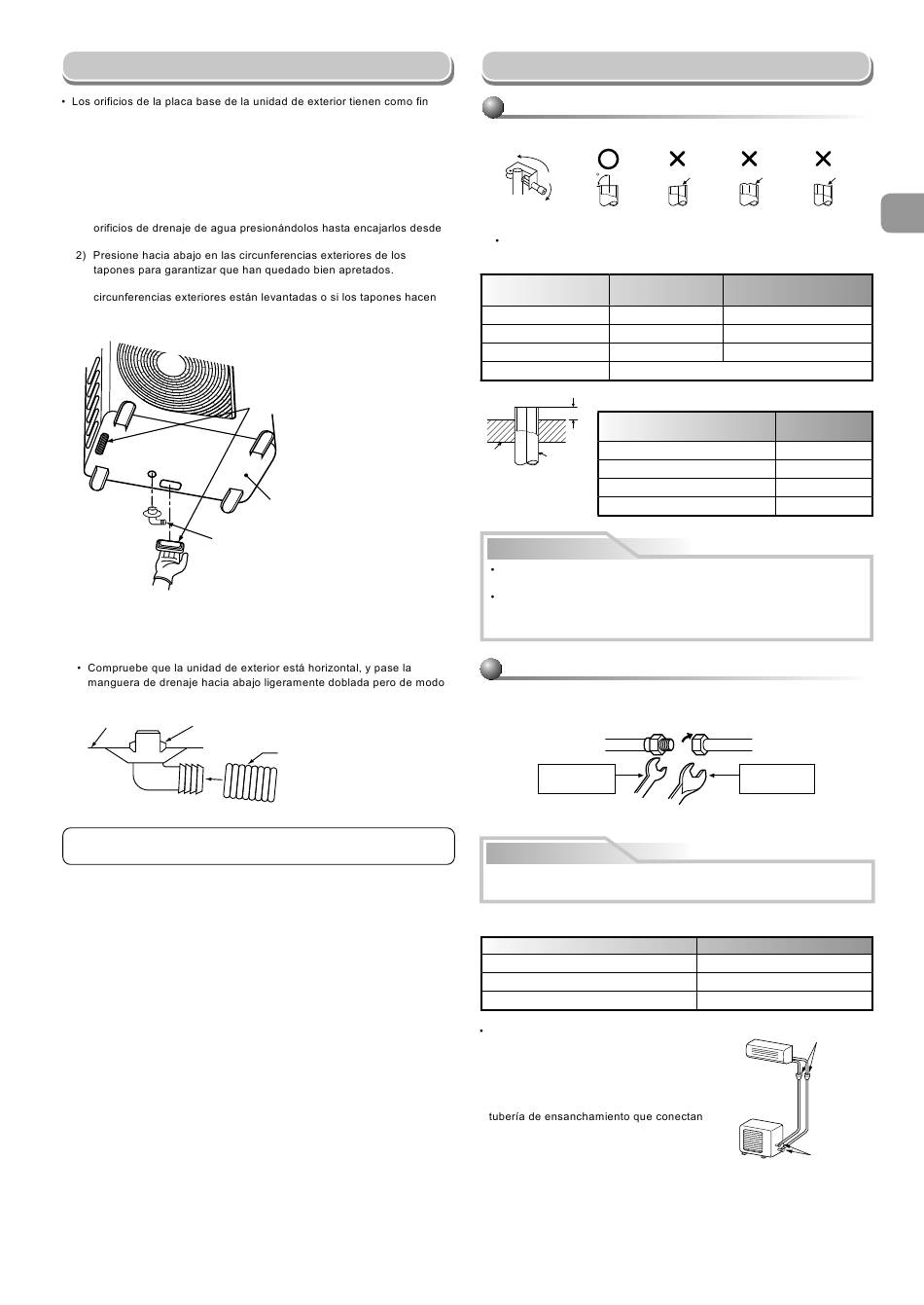

Drenaje del Agua

vaciar toda el agua descongelada durante el funcionamiento de la
calefacción.
Si es necesario un drenaje centralizado al instalar la unidad en un balcón
o una pared, siga estos pasos para vaciar el agua.
1. Instale tapones de goma impermeables en los 2 orificios ovalados de la
placa base de la unidad de exterior. [Cómo instalar tapones de goma
impermeables]
1) Coloque cuatro dedos en cada tapón e inserte los tapones en los
abajo de la placa base.
(El agua podría gotear si los tapones no se insertan bien, si las
tope contra otro elemento.)
Boquilla de drenaje
2. Instale la boquilla de drenaje y una manguera de tipo estándar, de venta
en comercios, (con diámetro interior de 16 mm) y vacíe el agua.
(Para conocer la posición en la que se instala la boquilla de drenaje,
consulte el diagrama de instalación de las unidades de interior y exterior).
que quede lo suficientemente estirada.
Placa de instalación
Boquilla de drenaje
No use una manguera de jardín ni mangueras que puedan aplastarse y
evitar que el agua se vacíe.
Tapones de goma impermeables
(suministrados con la unidad de exterior)
Placa de instalación
Manguera de drenaje de tipo
estándar, de venta en comercios
Conexión de la Tubería Refrigerante
Abocinado
1. Corte la tubería con un cortatubos para tubería.
90
2. Inserte una tuerca y abocine la tubería.
Margen de proyección de ensanchamiento : A (Unidad : mm)
RIDGID (tipo embrague)
Diámetro externo Herramienta
de tubería de cobre
Ø6,35
Ø9,52
Ø12,70
Espesor de tubos
IMPERIAL (tuerca de tipo mariposa)
A
Diámetro externo de tubería
Pinza
Tubería
PRECAUCIÓN
No rasque la superfi cie interior de la parte acampanada al quitar
rebabas.
El procesamiento acampanado bajo la condición de arañazos en la
superfi cie interior del procesamiento acampanado provocará fugas de
gas.
Apriete de la tubería
Alinee la tubería de conexión y apriete a fondo la tuerca con sus dedos. Luego
apriete la tuerca con una Ilave de tuercas y una Ilave inglesa de torsión tal
como se muestra en la fi gura.
Mitad de la unión
Lado roscado
externamente
Utilice una Ilave inglesa
para asegurar.
PRECAUCIÓN
No aplique demasiada torsión. De otra manera, la tuerca podría quebrarse
según las condiciones de instalación.
Diámetro externo de tubería de cobre Tensamiento de torsión a par
Ø6,35 mm
Ø9,52 mm
Ø12,70 mm
Par de apriete de conexiones de tubería
La presión de funcionamiento de los
refrigerantes R32 o R410A es superior a
la del R22 (aprox. 1,6 veces más). Por ello,
conuna llave de ajuste dinamométrica, apriete
firmemente las secciones de conexión de la
las unidades interior y exterior según el par
de apriete especificado. Las conexiones
incorrectas pueden causar no sólo pérdida de
gas, sino una avería en el ciclo de refrigeración.
9
Oblicuidad Aspereza Deformación
Herramienta
utilizada convencional utilizada
0 a 0,5 1,0 a 1,5
0 a 0,5 1,0 a 1,5
0 a 0,5 1,0 a 1,5
0,8 mm o más
Herramienta
de cobre utilizada
Ø6,35 1,5 a 2,0
Ø9,52 1,5 a 2,0
Ø12,70 2,0 a 2,5
Espesor de tubos 0,8 mm o más
Tuerca
Lado roscado
internamente
Utilice una Ilave dinamométrica
para apretar.
(Unidad : N·m)
16 a 18 (1,6 a 1,8 kgf·m)
30 a 42 (3,0 a 4,2 kgf·m)
50 a 62 (5,0 a 6,2 kgf·m)
