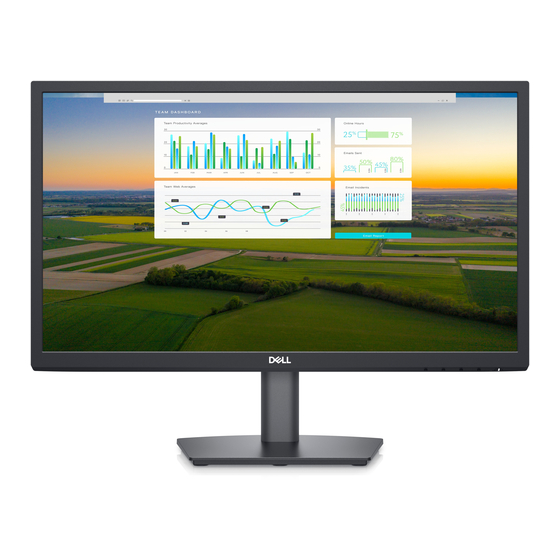

- Página 1 Dell E2222H Guía del usuario Modelo de monitor: E2222H Modelo normativo: E2222Ht/E2222Hf...
- Página 2 Copyright © 2021 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC y otras son marcas comerciales de Dell Inc. o sus filiales. Otras marcas comerciales pueden ser marcas comerciales de sus respectivos propietarios.
- Página 3 Contenido Acerca del monitor ..........5 Contenido del paquete ..........5 Características del producto ........6 Identificar las características y los controles ....7 Asignaciones de contactos .........15 Función Conectar y listo ..........17 Política de calidad y píxeles del monitor LCD ....17 Instrucciones de mantenimiento .........17 Instalar el monitor ..........
- Página 4 Apéndice ............49 Aviso FCC (solo para EE. UU.) y otra información sobre normativas .............. 49 Ponerse en contacto con Dell ........49 Base de datos de productos de la UE para la etiqueta energética y la hoja de información del producto..49 │...
- Página 5 Su monitor se envía con los componentes indicados en la tabla siguiente. Asegúrese de que ha recibido todos ellos y consulte Ponerse en contacto con Dell en caso de que algo falte. NOTA: Algunos artículos pueden ser opcionales y no incluirse con el monitor.
- Página 6 Características del producto El monitor de panel plano Dell E2222H tiene una matriz activa, un transistor de película fina (TFT), un panel de pantalla de cristal líquido (LCD) y retroiluminación LED. Las características del monitor incluyen: •...
- Página 7 Identificar las características y los controles Vista frontal Etiqueta Descripción Botones de función Para acceder al menú OSD y cambiar la configuración si es necesario. Para obtener más información, consulte Utilizar los controles del panel frontal. Botón de encendido y apagado Permite encender o apagar el monitor.
- Página 8 Consulte esta etiqueta si necesita número de serie e ponerse en contacto con el soporte identificación de técnico de Dell. La etiqueta de servicio etiqueta de servicio permite a los técnicos de servicio de Dell identificar los componentes de hardware del equipo y acceder a la información de la garantía.
- Página 9 Vista inferior sin el pedestal del monitor Etiqueta Descripción Puerto de Para conectar el cable de alimentación del monitor. alimentación Puerto DP Para la conexión al equipo mediante un cable DP. Puerto VGA Para la conexión al equipo mediante un cable VGA. │...
- Página 10 Modo rápido < 5 ms Profundidad de color 16,7 millones de colores Espectro de color 72 % (CIE1931) 83 % (CIE1976) Compatibilidad con Dell Sí Display Manager Conectividad 1 x DP1.2, 1 x VGA Ancho de bisel (borde 12,8 mm (arriba) del monitor hasta el 12,8 mm (izquierda y derecha) área activa)
- Página 11 Especificaciones de la resolución Modelo E2222H Intervalo de escaneado 30 kHz a 83 kHz (automático) horizontal Intervalo de escaneado 50 Hz a 75 Hz (automático) vertical Resolución máxima 1920 x 1080 a 60 Hz preconfigurada Modos de visualización predefinidos Modo de visua-...
- Página 12 Especificaciones eléctricas Modelo E2222H Señales de entrada • RGB analógica: 0,7 V ± 5 %, impedancia de entrada de 75 Ω de vídeo • DP 1.2, 600 mV para cada línea diferencial, impedancia de entrada de 100 Ω por para diferencial Señales de entrada Sincronizaciones horizontal y vertical separadas, nivel TTL sin de sincronización...
- Página 13 Como Dell no controla los diferentes proveedores de cables del mercado, el tipo de material, el conector y el proceso utilizado para fabricar estos cables, Dell no garantiza el rendimiento de vídeo en cables que no se suministran con el monitor Dell.
- Página 14 Características medioambientales Modelo E2222H Temperatura: 0 °C a 40 °C (32 °F a 104 °F) Funcionamiento Sin funcionar: Almacenamiento/ -20 °C a 60 °C (-4 °F a 140 °F) Transporte Humedad: 10% a 80% (sin condensación) Funcionamiento Sin funcionar: Almacenamiento/ 5% a 90% (sin condensación)
- Página 15 Asignaciones de contactos Conector D-Sub de 15 contactos Número de Asignación de señal contacto Vídeo rojo Vídeo verde Vídeo azul TIERRA Comprobación automática TIERRA-ROJO TIERRA-VERDE TIERRA-AZUL DDC +5 V TIERRA Sincronización TIERRA Datos DDC Sinc. H. Sinc. V. Reloj DDC │...
- Página 16 Asignaciones de contactos Conector DP de 20 contactos Número de Asignación de señal contacto ML_LANE3_N TIERRA ML_LANE3_P ML_LANE2_N TIERRA ML_LANE2_P ML_LANE1_N TIERRA ML_LANE1_P ML_LANE0_N TIERRA ML_LANE0_P TIERRA TIERRA AUX _CH_P TIERRA AUX _CH_N VOLVER DP_ALIMENTACIÓN │ Acerca del monitor...
- Página 17 Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en www.dell.com/pixelguidelines.
- Página 18 Instalar el monitor Acoplar el pedestal NOTA: El pedestal no está acoplado cuando el monitor sale de la fábrica NOTA: El siguiente procedimiento se aplica al pedestal que se incluye con el monitor. Para fijar al pedestal del monitor: 1. Monte el elevador de la base en esta. a.
- Página 19 NOTA: Los monitores Dell están diseñados para funcionar de manera óptima con los cables de la caja suministrados por Dell. Dell no garantiza la calidad y el rendimiento del vídeo cuando se utilizan cables que no son de Dell.
- Página 20 Organizar los cables Utilice la abrazadera para administración de cables y así dirigir los cables conectados al monitor. │ Instalar el monitor...
- Página 21 Quitar el pedestal NOTA: Para evitar arañazos en la pantalla mientras quita el pedestal, asegúrese de que el monitor está colocado sobre una superficie suave y limpia. NOTA: El siguiente procedimiento se aplica al pedestal que se incluye con el monitor.
- Página 22 5. Instale el LCD en la pared siguiendo las instrucciones incluidas con el kit de montaje en soporte. NOTA: Solamente para uso con el soporte de instalación en pared homologado por UL, CSA o GS que tenga un peso y una carga mínimos de 9,04 kg (19,93 lb) para el modelo E2222H. │ Instalar el monitor...
- Página 23 Utilizar el monitor Encender el monitor Presione el botón para encender el monitor. Utilizar los controles del panel frontal Utilice los botones de control que se encuentran en el borde inferior del monitor para ajustar la imagen que se va a mostrar. 2 3 4 5 La siguiente tabla describe los botones de control: Botones de control...
- Página 24 Puede bloquear los botones de control del panel frontal para evitar el acceso al menú OSD y/o al botón de encendido. Utilice el menú Bloquear para bloquear los botones. 1. Seleccione una de las siguientes opciones. Monitor Dell 22 Brillo/Contraste Idioma Ajuste automático...
- Página 25 Utilice el botón de control del panel frontal para bloquear los botones. 2 3 4 5 1. Mantenga presionado el botón 4 durante 4 segundos. Un menú aparecerá en la pantalla. Monitor Dell 22 Dell 22 Monitor Select option: Seleccionar opción：...
- Página 26 Mantenga presionado el botón 4 durante 4 segundos hasta que aparezca un menú aparecerá en la pantalla. La siguiente tabla describe las opciones para desbloquear los botones de control del panel frontal. Monitor Dell 22 Monitor Dell 22 Monitor Dell 22...
- Página 27 Controles OSD Utilice los botones situados en el borde inferior del monitor para ajustar la configuración de la imagen. 1 2 3 4 Botones de control Descripción Utilice el botón Subir para aumentar los valores o desplazarse hacia arriba por un menú. Arriba Utilice el botón Bajar para reducir los valores o desplazarse hacia abajo por un menú.
- Página 28 NOTA: Todos los cambios realizados se guardarán automáticamente cuando pase a otro menú, salga del menú OSD o espere a que el menú OSD se cierre automáticamente. 1. Presione el botón para mostrar el menú principal OSD. Monitor Dell 22 Brillo/Contraste Ajuste automático 75 % Fuente de entrada 75 %...
- Página 29 Ico- Menú y Descripción submenús Brightness/ Utilice esta opción para controlar la configuración del brillo o Contrast contraste. (Brillo/ Contraste) Monitor Dell 22 Brillo/Contraste Ajuste automático 75 % Fuente de entrada 75 % Configuración Pantalla Menú Personalizar Otros Brightness Brillo ajusta la luminiscencia de la retroiluminación.
- Página 30 Esta opción solo está disponible cuando se utiliza el conector analógico (VGA). Input Source Utilice el menú Fuente entrada para cambiar entre señales de vídeo (Fuente de diferentes que se pueden conectar al monitor. entrada) Monitor Dell 22 Brillo/Contraste Ajuste automático Fuente de entrada Selección automática Activada Configuración...
- Página 31 Ico- Menú y Descripción submenús Color Utilice color para ajustar el modo de configuración de color. (Configuración) Monitor Dell 22 Brillo/Contraste Modos predefinidos Estándar Ajuste automático Formato de color de entrada Fuente de entrada Restablecer color Configuración Pantalla Menú Personalizar...
- Página 32 Descripción submenús Presione los botones para ajustar los valores de los tres colores (R, G y B) y crear su propio modo de color pre definido. Monitor Dell 22 Brillo/Contraste Modos predefinidos Estándar Ajuste automático Formato de color de entrada ComfortView Cálida...
- Página 33 Ico- Menú y Descripción submenús Display Utilice pantalla para ajustar la imagen. (Pantalla) Monitor Dell 22 Brillo/Contraste Relación de aspecto 16:9 Ajuste automático Posición horizontal Fuente de entrada Posición vertical Configuración Nitidez Pantalla Reloj de píxeles Menú Fase Personalizar Restablecer visualización...
- Página 34 Menu (Menú) Seleccione esta opción para ajustar la configuración del menú OSD como, por ejemplo, los idiomas de dicho menú, la cantidad de tiempo que el menú permanece en pantalla, etc. Monitor Dell 22 Brillo/Contraste Idioma Inglés Ajuste automático...
- Página 35 Personalize La selección de esta opción le permite establecer dos teclas de (Personalizar) acceso directo y la función del indicador LED de alimentación. Monitor Dell 22 Brillo/Contraste Tecla de acceso directo 1 Modos predefinidos Ajuste automático Tecla de acceso directo 2...
- Página 36 Presionar para mostrar la información sobre la pantalla. (Información de la pantalla ) Monitor Dell 22 Brillo/Contraste Información de la pantalla Modelo: Dell E2222H Ajuste automático DDC/CI Fuente de entrada: VGA Fuente de entrada Acondicionamiento de la pantalla LCD Corriente: 1920x1080, 60 Hz Configuración...
- Página 37 Dependiendo del grado de retención de imagen, el programa (Preparación puede tardar cierto tiempo para ejecutarse. Para iniciar la opción de la pantalla LCD) Acondicionamiento de la pantalla LCD, seleccione Encendido. Monitor Dell 22 Brillo/Contraste Información de la pantalla Ajuste automático DDC/CI Activada...
- Página 38 Monitor Dell 22 Brillo/Contraste Información de la pantalla Ajuste automático DDC/CI Activada Fuente de entrada Acondicionamiento de la pantalla LCD Apagado Configuración Etiqueta de servicio ABCDEFG Pantalla Restablecer otros Menú Restablecer valores de fábrica ENERGY STAR ® Personalizar Otros │...
- Página 39 El siguiente cuadro Mensaje de advertencia de energía se aplica a las funciones de brillo por primera vez cuando se ajusta el nivel de brillo por encima del nivel predeterminado. Monitor Dell 22 Si se ajusta este valor, aumentará el consumo energético por encima del nivel predeterminado.
- Página 40 Cuando el monitor entre en el modo Espera, se mostrará el siguiente mensaje: Monitor Dell 22 Entrando en modo Espera… E2222H Si el cable VGA o DP no está conectado, aparecerá un cuadro de diálogo flotante. El monitor entrará en el modo de espera después de 4 minutos si permanece en este estado.
- Página 41 Use uno de los métodos siguientes para actualizar el controlador de gráficos: Ordenador Dell 1. Vaya a la página web https://www.dell.com/support, especifique la etiqueta de servicio y descargue el controlador más reciente para la tarjeta gráfica. 2. Después de instalar los controladores de su adaptador gráfico, intente establecer de nuevo la resolución...
- Página 42 Equipo que no sea de Dell En Windows 7: 1. Haga clic con el botón secundario en el escritorio y elija Personalización. 2. Haga clic en Cambiar configuración de pantalla. 3. Haga clic en Configuración avanzada. 4. Identifique el controlador de gráficos suministrado a partir de la descripción en la parte superior de la ventana (por ejemplo, NVIDIA, AMD, Intel, etc.).
- Página 43 Usar la inclinación Puede inclinar el monitor hasta conseguir el ángulo de visualización más cómodo. NOTA: El pedestal no está acoplado cuando el monitor sale de la fábrica │ Utilizar el monitor...
- Página 44 Si el monitor funciona correctamente, detecta que no hay señal y aparece uno de los siguientes mensajes. En el modo de comprobación automática, el LED de alimentación permanece iluminado en color blanco. Monitor Dell 22 Sin cable DP La pantalla entrará en el modo Espera en 4 minutos.
- Página 45 Diagnósticos integrados El monitor cuenta con una herramienta de diagnósticos integrados que ayuda a determinar si cualquier anomalía de la pantalla que está experimentando es un problema inherente al monitor o a su PC y tarjeta de vídeo. 1 2 3 4 Etiqueta Descripción Botón 1 Botón 2...
- Página 46 • Un píxel permanentemente apagado es un defecto natural que puede darse en la tecnología LCD. • Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en www.dell.com/pixelguidelines Píxeles bloqueados •...
- Página 47 • No realice ninguno de los pasos incluidos en la sección de solución de la seguridad problemas. • Póngase en contacto con Dell inmediatamente. Problemas intermitentes • Pruebe con opciones diferentes de Modos predefinidos en el menú OSD de configuración Color. Ajuste el valor R/G/B en Color personal. en el menú...
- Página 48 Problemas específicos del producto Síntomas específi- Soluciones posibles La imagen de la pantalla es • Compruebe la configuración Relación de aspecto en el menú OSD del demasiado pequeña ajuste Pantalla. • Restablezca la configuración de fábrica del monitor (Restablecer). No se puede ajustar el •...
- Página 49 Para consultar el contenido de soporte técnico del monitor en línea, visite https://www. dell.com/support/monitors. Para ponerse en contacto con Dell en referencia a ventas, asistencia técnica o servicio de atención al cliente: 1. Visite https://www.dell.com/support. 2. Compruebe su país o región en el menú desplegable Elija un país o región situado en la parte inferior de la página.
