GYS GYSMI E200 FV Manual Del Usuario
  1. Manuales
  2. Marcas
  3. GYS Manuales
  4. Sistemas de Soldadura
  5. Gysmi E200 FV
  6. Manual del usuario
GYS GYSMI E200 FV Manual Del Usuario

GYS GYSMI E200 FV Manual Del Usuario

Ocultar thumbs Ver también para GYSMI E200 FV:

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 23

Enlaces rápidos

Descargar este manual
FR
02-08 / 51-56
EN
09-15 / 51-56
DE
16-22 / 51-56
ES
23-29 / 51-56
RU
30-36 / 51-56
NL
37-43 / 51-56
IT
44-50 / 51-56
75527_V7_06/06/2019
MADE IN FRANCE

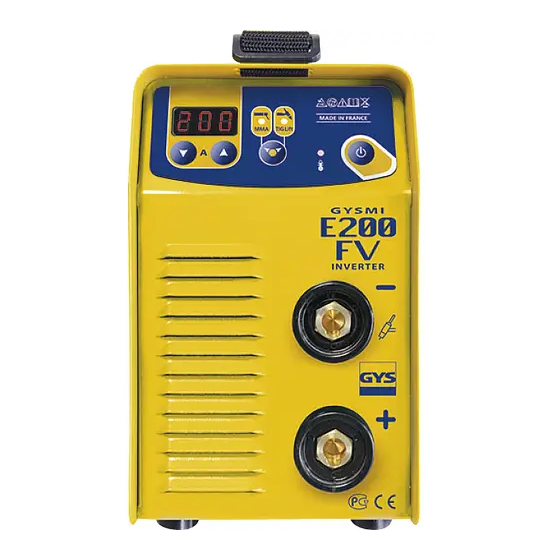

GYSMI E200 FV
www.gys.fr

Publicidad

loading

Manuales relacionados para GYS GYSMI E200 FV

Resumen de contenidos para GYS GYSMI E200 FV

  • Página 1 MADE IN FRANCE 02-08 / 51-56 09-15 / 51-56 16-22 / 51-56 GYSMI E200 FV 23-29 / 51-56 30-36 / 51-56 37-43 / 51-56 44-50 / 51-56 www.gys.fr 75527_V7_06/06/2019...
  • Página 2 GYSMI E200 FV MADE IN FRANCE AVERTISSEMENTS - RÈGLES DE SÉCURITÉ CONSIGNE GÉNÉRALE Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à...
  • Página 3 GYSMI E200 FV MADE IN FRANCE FUMÉES DE SOUDAGE ET GAZ Les fumées, gaz et poussières émis par le soudage sont dangereux pour la santé. Il faut prévoir une ventilation suffisante, un apport d’air est parfois nécessaire. Un masque à air frais peut être une solution en cas d’aération insuffisante.
  • Página 4 GYSMI E200 FV MADE IN FRANCE CLASSIFICATION CEM DU MATÉRIEL Ce matériel de Classe A n’est pas prévu pour être utilisé dans un site résidentiel où le courant électrique est fourni par le réseau public d’alimentation basse tension. Il peut y avoir des difficultés potentielles pour assurer la compatibilité...
  • Página 5 GYSMI E200 FV MADE IN FRANCE La dimension de la zone environnante à prendre en compte dépend de la structure du bâtiment et des autres activités qui s’y déroulent. La zone environnante peut s’étendre au-delà des limites des installations. Evaluation de l’installation de soudage Outre l’évaluation de la zone, l’évaluation des installations de soudage à...
  • Página 6 ALIMENTATION-MISE EN MARCHE • Ce poste est livré avec une prise 230V 16A de type CEE7/7. Le GYSMI E200 FV, équipé d’un système « Flexible Voltage », s’alimente sur une installation électrique AVEC terre comprise entre 100V et 240V (50 - 60 Hz). Le courant effectif absorbé...
  • Página 7 GYSMI E200 FV MADE IN FRANCE E200 FV HOT START 0 > 90% ARC FORCE Automatique Conseils : Hot start faible, pour les tôles fines et Hot start élevé pour les métaux difficiles à souder (pièces sales ou oxydées) Pour régler le Hot Start, suivre les étapes suivantes : Presser le sélecteur (5).
  • Página 8 GYSMI E200 FV MADE IN FRANCE Combinaisons conseillées / affutage électrode Ø Electrode (mm) Ø Buse Débit Courant (A) = Ø fil (mm) (Argon l/mn) (métal d’apport) 0,5-5 10-130 130-200 Pour un fonctionnement optimal vous devez utiliser une électrode affûtée de la manière suivante : L = 2,5 x d.
  • Página 9 GYSMI E200 FV MADE IN FRANCE WARNING - SAFETY RULES GENERAL INSTRUCTIONS Read and understand the following safety recommendations before using or servicing the unit. Any change or servicing that is not specified in the instruction manual must not be undertaken.
  • Página 10 GYSMI E200 FV MADE IN FRANCE WELDING FUMES AND GAS The fumes, gases and dust produced during welding are hazardous. It is mandatory to ensure adequate ventilation and/or extraction to keep fumes and gases away from the work area. An air fed helmet is recommended in cases of insufficient air supply in the workplace.
  • Página 11 GYSMI E200 FV MADE IN FRANCE This equipment complies with the IEC 61000-3-12 standard. This equipment complies with IEC 61000-3-11 if the power supply network’s impedance at the electrical installation’s connection point is inferior to the network’s maximum admissible impendance Zmax = 0.281 Ohms.
  • Página 12 GYSMI E200 FV MADE IN FRANCE RECOMMENDATION ON METHODS OF ELECTROMAGNETIC EMISSIONS REDUCTION a. National power grid: The arc welding machine must be connected to the national power grid in accordance with the manufacturer’s recommendation. If interferences occur, it may be necessary to take additional preventive measures such as the filtering of the power suplly network.
  • Página 13 POWER SUPPLY – START UP • These machine are delivered with a 230V socket /16A plug type EEC7/7. The GYSMI E200 FV integrate a « Flexible Voltage » system. It has to be on a power supply variable between 100V and 240V (50 – 60 Hz) WITH earth. The absorbed effective current (I1eff) is shown on the machine, for maximal using conditions.
  • Página 14 GYSMI E200 FV MADE IN FRANCE To set the Hot Start, follow these steps : Press the switch (5). «HS» (Hot Start) blinks and a number is displayed. Set the desired percentage (display (1)) using the (4) keys. Validate by pressing the switch (5).
  • Página 15 GYSMI E200 FV MADE IN FRANCE To optimize the working, you have to use an electrode grinded as below: L = 2,5 x d. TROUBLESHOOTING Anomalies Causes Remedies The device does not deliver any Wait for the end of the cooling...
  • Página 16 GYSMI E200 FV MADE IN FRANCE SICHERHEITSANWEISUNGEN ALLGEMEIN Die Missachtung dieser Anweisungen und Hinweise kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, die nicht explizit in der Anlei- tung gennant werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes ens- tanden sind.
  • Página 17 GYSMI E200 FV MADE IN FRANCE ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Achten Sie vor Instandhaltung / Reinigung eines wassergekühlten Brenners darauf, dass Kühlaggregat nach Schweißende ca. 10min weiterlaufen zu las- sen, damit die Kühlflüssigkeit entsprechend abkühlt und Verbrennungen vermieden werden.
  • Página 18 GYSMI E200 FV MADE IN FRANCE Berühren Sie daher UNTER KEINEN UMSTÄNDEN Teile des Geräteinneren oder das geöffnete Gehäuse, wenn das Gerät im Betrieb ist.. Trennen Sie das Gerät IMMER vom Stromnetz und warten Sie zwei weitere Minuten BEVOR Sie das Gerät öffnen, damit sich die Spannung der Kondensatoren entladen kann.
  • Página 19 GYSMI E200 FV MADE IN FRANCE c) Computer und andere Steuereinrichtungen; d) Sicherheitseinrichtungen, zum Beispiel, Industriematerialschutz; e) die Gesundheit benachbarter Personen, insbesondere wenn diese Herzschrittmacher oder Hörgeräte tragen; f) Kalibrier- und Messeinrichtungen; g) die Störfestigkeit anderer Einrichtungen in der Umgebung.
  • Página 20 Die Spannungen und Ströme in dem Gerät sind hoch und gefährlich. • Nehmen Sie regelmäßig (mindenstens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie regelmäßig Prüfungen des GYS Gerätes auf seine elektrische Betriebssi- cherheit von qualifiziertem Techniker durchführen.
  • Página 21 GYSMI E200 FV MADE IN FRANCE Auswahl der Betriebsart und Stromstärke: - Wählen Sie mit der Drucktaste (2) den MMA Modus aus - Wählen Sie mit der Drucktaste (4) die gewünschte Stromstärke (Anzeige (1)) aus E200 FV HOT START 0 > 90%...
  • Página 22 GYSMI E200 FV MADE IN FRANCE Empfohlene Schweißeinstellungen/ Elektrode schleifen Ø Elektrode (mm) Gasströmung Strom (A) Ø Düse (mm) = Ø Zusatzdraht (Argon l/min) 0,5-5 10-130 130-200 Um einen optimalen Schweißverlauf zu gewährleisten, nutzen Sie nur Elektroden, welche nach folgendem Vorbild ges- chliffen wurden: L = 2,5 x d.
  • Página 23 GYSMI E200 FV MADE IN FRANCE ADVERTENCIAS - NORMAS DE SEGURIDAD CONSIGNA GENERAL Estas instrucciones se deben leer y comprender antes de toda operación. Toda modificación o mantenimiento no indicado en el manual no se debe llevar a cabo. Todo daño físico o material debido a un uso no conforme con las instrucciones de este manual no podrá atribuírsele al fabricante.
  • Página 24 GYSMI E200 FV MADE IN FRANCE HUMOS DE SOLDADURA Y GAS El humo, el gas y el polvo que se emite durante la soldadura son peligrosos para la salud. Hay que prever una ventilación suficiente y en ocasiones puede ser necesario un aporte de aire. Una máscara de aire puede ser una solución en caso de aireación insuficiente.
  • Página 25 GYSMI E200 FV MADE IN FRANCE Este material es conforme a la norma CEI 61000-3-12. Este aparato se ajusta a la normativa IEC 61000-3-11 si la impedancia de la red eléctrica cuando se conecte a la red eléctrica es inferior a la impedancia máxima permitida por la red (Zmax = 0.281 Ohms).
  • Página 26 GYSMI E200 FV MADE IN FRANCE RECOMENDACIONES SOBRE LOS MÉTODOS DE REDUCCIÓN DE EMISIONES ELECTROMAGNÉTICAS. a. Red eléctrica pública: conviene conectar el equipo de soldadura a la red eléctrica pública según las recomendaciones del fabricante. Si se produjeran interferencias, podría ser necesario tomar medidas de prevención suplementarias como el filtrado de la red pública de alimentación eléctrica.
  • Página 27 RED ELÉCTRICA - PUESTA EN MARCHA • El equipo incluye una toma de corriente de 230V 16A de tipo CEE7/7. El GYSMI E200 FV posee un sistema Flexible Voltage que permite utilizar el producto en una instalación eléctrica conectada a tierra entre 110V y 240V (50 - 60 Hz).
  • Página 28 GYSMI E200 FV MADE IN FRANCE Para ajustar el Hot Start, siga las etapas siguientes: Presione la tecla de selección (5). La inscripción HS (Hot Start) parpadea y luego aparece una cifra. Ajuste el porcentaje deseado (indicador (1)) mediante los botones (4).
  • Página 29 GYSMI E200 FV MADE IN FRANCE Para un funcionamiento óptimo, debe utilizar un electrodo afilado de la siguiente manera: L = 2,5 x d. ANOMALÍAS, CAUSAS, SOLUCIONES Anomalías Causas Soluciones El aparato no libera corriente y el Espere a que acabe el tiempo de La protección térmica del equipo...
  • Página 30 GYSMI E200 FV MADE IN FRANCE ПРЕДОСТЕРЕЖЕНИЯ - ПРАВИЛА БЕЗОПАСНОСТИ ОБЩИЕ УКАЗАНИЯ Эти указания должны быть прочтены и поняты до начала сварочных работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим...
  • Página 31 GYSMI E200 FV MADE IN FRANCE СВАРОЧНЫЕ ДЫМ И ГАЗ Выделяемые при сварке дым, газ и пыль опасны для здоровья. Вентиляция должна быть достаточной, и может потребоваться дополнительная подача воздуха. При недостаточной вентиляции можно воспользоваться маской сварщика-респиратором. Проверьте, чтобы всасывание воздуха было эффективным в соответствии с нормами безопасности.
  • Página 32 GYSMI E200 FV MADE IN FRANCE Это оборудование соответствует норме CEI 61000-3-12. Это оборудование соответствует норме IEC 61000-3-11, если полное сопротивление сети в месте подключения к электрической установке меньше, чем максимально допустимое полное сопротивление сети Zmax = 0.281 Oм. ЭЛЕКТРОМАГНИТНЫЕ ИЗЛУЧЕНИЯ...
  • Página 33 GYSMI E200 FV MADE IN FRANCE РЕКОМЕНДАЦИИ ПО МЕТОДИКЕ СНИЖЕНИЯ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ a. Общественная система питания: аппарат ручной дуговой сварки нужно подключить к общественной сети питания, следуя рекомендациям производителя. В случае возникновения помех возможно будет необходимо принять дополнительные предупредительные меры, такие как фильтрация общественной системы питания. Возможно...
  • Página 34 (Питание 100В-240В AC). ПИТАНИЕ - ВКЛЮЧЕНИЕ • Аппарат поставляется с вилкой 230В 16A типа CEE7/7. Аппарат GYSMI E200 FV оснащен системой «Flexible Voltage» и питается от электрической установки С ЗАЗЕМЛЕНИЕМ между 110В и 240В (50 - 60 Гц). Эффективное значение...
  • Página 35 GYSMI E200 FV MADE IN FRANCE Активация режима MMA и настройка тока: - Выберите положение MMA (2) с помощью кнопки (5) (Нажмите на кнопку 3 секунды, чтобы перейти с режима TIG в режим MMA) - Настройте желаемый ток (индикатор (1)) с помощью кнопок (4).
  • Página 36 GYSMI E200 FV MADE IN FRANCE Рекомендуемые комбинации / заточка электрода Ø Электрода (мм) = Ø проволоки Ø Сопла Расход газа Ток (А) (присадочный (мм) (Аргон л/мин) материал) 0,5-5 10-130 130-200 Для оптимального функционирования электрод должен быть заточен следующим образом : L = 2,5 x d.
  • Página 37 GYSMI E200 FV MADE IN FRANCE WAARSCHUWING - VEILIGHEIDSINSTRUCTIES ALGEMENE INSTRUCTIES Voor het in gebruik nemen van het product moeten deze instructies gelezen en goed begrepen wor- den. Voer geen wijzigingen of onderhoud uit die niet in de handleiding vermeld staan.
  • Página 38 GYSMI E200 FV MADE IN FRANCE LASDAMPEN EN GAS Dampen, gassen en stof uitgestoten tijdens het lassen zijn gevaarlijk voor de gezondheid. Zorg voor voldoende ventilatie, soms is toevoer van verse lucht tijdens het lassen noodzakelijk. Een lashelm met verse luchtaanvoer kan een oplossing zijn als er onvoldoende ventilatie is.
  • Página 39 GYSMI E200 FV MADE IN FRANCE Dit materiaal voldoet aan de CEI 61000-3-12 norm. Dit materiaal voldoet aan de norm IEC 61000-3-11 als de impedantie van het netwerk op het aansluitpunt met de elektrische installatie lager is dan de maximaal toegestane impedantie van het netwerk Zmax = 0.281 Ohms.
  • Página 40 GYSMI E200 FV MADE IN FRANCE AANBEVELINGEN BETREFFENDE METHODES OM ELEKTROMAGNETISCHE EMISSIES TE REDUCEREN a. Openbare spanningsnet : het lasmateriaal moet aangesloten worden op het openbare net volgens de aanbevelingen van de fabrikant. Als er storingen plaatsvinden kan het nodig zijn om extra voorzorgsmaatregelen te nemen, zoals het filteren van het openbare stroomnetwerk.
  • Página 41 STROOMVOORZIENING - OPSTARTEN • Dit apparaat wordt geleverd met een 230V - 16A aansluiting, type CEE7/7. De GYSMI E200 FV is uitgerust met een « Flexible Voltage » systeem, en moet aangesloten worden op een GEAARDE elektrische installatie tussen 100V en 240V (50 - 60 Hz).
  • Página 42 GYSMI E200 FV MADE IN FRANCE Activeren van de MMA modus en afstellen van de intensiteit : - Kies de positie MMA (2) met de selectie-knop (5) (3 seconden ingedrukt houden, om over te schakelen van de TIG modus naar de MMA modus) - Instellen van de gewenste intensiteit (display (1)) dankzij de knoppen (4).
  • Página 43 GYSMI E200 FV MADE IN FRANCE Geadviseerde combinaties / elektrode slijpen Ø Electrode (mm) Ø Buse Débit Courant (A) = Ø fil (mm) (Argon l/mn) (métal d’apport) 0,5-5 10-130 130-200 Gebruik, voor een optimaal gebruik, een elektrode die als volgt geslepen is : L = 2,5 x d.
  • Página 44 GYSMI E200 FV MADE IN FRANCE AVVERTENZE - AVVERTENZE DI SICUREZZA ISTRUZIONI GENERALI Queste istruzioni devono essere lette e comprese prima dell’uso. Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata. Ogni danno fisico o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante.
  • Página 45 GYSMI E200 FV MADE IN FRANCE FUMI DI SALDATURA E GAS I fumi, gas e polveri emesse dalla saldatura sono pericolosi per la salute. È necessario prevedere una ventilazione sufficiente e a volte è necessario un apporto d’aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione insufficiente.
  • Página 46 GYSMI E200 FV MADE IN FRANCE Questo dispositivo è conforme alla CEI 61000-3-12. Questo materiale è conforme alla IEC 61000-3-11 se l’impedenza della rete al punto di collegamento con l’installazione elettrica è inferiore all’impedenza massima ammissibile dalla rete Zmax = 0.281 Ohms.
  • Página 47 GYSMI E200 FV MADE IN FRANCE CONSIGLI SUI METODI DI RIDUZIONE DELLE EMISSIONI ELETTROMAGNETICHE a. Rete pubblica di alimentazione: conviene collegare il materiale di saldatura all’arco a una rete pubblica di ali- mentazione secondo le raccomandazioni del fabbricante. Se ci sono interferenze, potrebbe essere necessario prendere misure di prevenzione supplementari, come il filtraggio della rete pubblica di rifornimento [elettrico].
  • Página 48 ALIMENTAZIONE - ACCENSIONE Il dispositivo è fornito con una presa da 230V 16A di tipo CEE7/7. Il GYSMI E200 FV, provvisto di un sistema «Flexible Voltage», è alimentato grazie ad una installazione elettrica con messa a terra tra 110V e 240V (50 - 60 Hz). La corrente effettiva assorbita (I1eff) è...
  • Página 49 GYSMI E200 FV MADE IN FRANCE Attivazione della modalità MMA e regolazione di intensità : - Selezionare la posizione MMA (2) con il selettore (5) (Premere per 3 secondi per passare da modalità TIG a modalità MMA) - Regolare l’intensità desiderata (display(1)) per mezzo dei tasti (4).
  • Página 50 GYSMI E200 FV MADE IN FRANCE Combinazioni consigliate / affilatura elettrodo Ø Elettrodo (mm) = Ø filo Ø Ugello Flusso Corrente (A) (metallo d’appor- (mm) (Argon l/mn) 0,5-5 10-130 130-200 Per funzionare nelle migliori condizioni l’elettrodo deve essere affilato come segue: L = 2,5 x d.
  • Página 51 GYSMI E200 FV MADE IN FRANCE PIÈCES DE RECHANGE / SPARE PARTS / ERSATZTEILE / PIEZAS DE REPUESTO / ЗАПАСНЫЕ ЧАСТИ / RESERVE ONDERDELEN / PEZZI DI RICAMBIO DÉSIGNATION E200 FV 51469 Douilles / Connectors / Schweißbuchsen / Conectores / Коннекторы / Fitting / Connettori 51914 Clavier / Display / Anzeige / Teclado / Дисплей...
  • Página 52 GYSMI E200 FV MADE IN FRANCE INTERFACE / INTERFACE / SCHNITTSTELLE / INTERFAZ / ИНТЕРФЕЙС / INTERFACE / INTERFACCIA Afficheur / Display / Anzeige / Indicador / Индикатор / Display / Display Voyant mode « soudage à l’électrode » (MMA) / Mode indicator « electrode welding » (MMA) / Schweißmodusanzeige MMA / Indicador modo «...
  • Página 53 GYSMI E200 FV MADE IN FRANCE WARRANTY The warranty covers faulty workmanship for 2 years from the date of purchase (parts and labour). The warranty does not cover: • Transit damage. • Normal wear of parts (eg. : cables, clamps, etc..).
  • Página 54 GYSMI E200 FV MADE IN FRANCE SPÉCIFICATIONS TECHNIQUES / TECHNICAL SPECIFICATIONS / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ / TECHNISCHE GEGEVENS / SPECIFICHE TECNICHE GYSMI E200FV Primaire / Primary / Primär / Primario / Первичка / Primaire / Primario Tension d’alimentation / Power supply voltage / Stromversorgung / Tensión de red eléctrica / Напряжение...
  • Página 55 GYSMI E200 FV MADE IN FRANCE ICÔNES / SYMBOLS / ZEICHENERKLÄRUNG / SÍMBOLOS / СИМВОЛЫ / PICTOGRAMMEN / ICONA - Attention ! Lire le manuel d’instruction avant utilisation. - Caution ! Read the user manual. - Achtung! Lesen Sie die Betriebsan- leitung.
  • Página 56 GYSMI E200 FV MADE IN FRANCE - Produit faisant l’objet d’une collecte sélective- Ne pas jeter dans une poubelle domestique ! - Separate collection required – Do not throw in a domestic dustbin - Getrennt entsorgen.Nicht mit Hausmüll entsorgen. - Este aparato es objeto de una recolec- ción selectiva.
