Peerless Faucet P188624LF Manual Del Usuario

Ocultar thumbs
1
2
3
4
5
6
7
8

Publicidad

Enlaces rápidos

Descargar este manual
Models/Modelos/Modèles
P188624LF
Series/Series/Seria
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:
For easy installation of your
Peerless
faucet you will need:
®
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings, care, and maintenance
information.
Para instalación fácil de su llave
Peerless
usted necesitará:
®
• LEER TODAS las instrucciones completamente
antes de empezar.
• LEER TODOS los avisos, cuidados, e
información de mantenimiento.
Pour installer votre robinet
Peerless
facilement, vous devez:
®
• LIRE TOUTES les instructions avant
de débuter;
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien;
www.peerlessfaucet.com

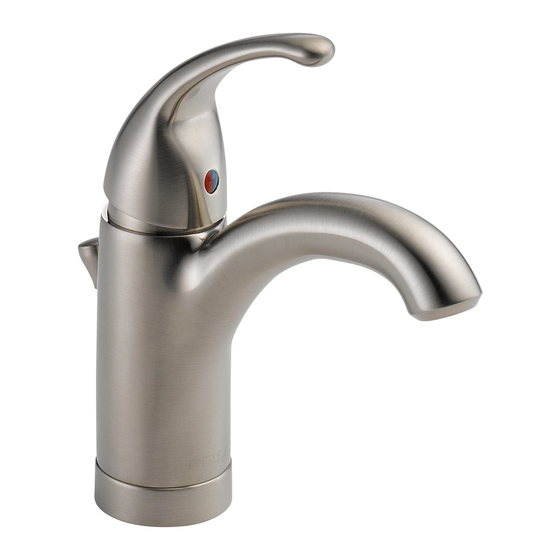

SINGLE HANDLE LAVATORY FAUCET
86305
ROBINET À UNE MANETTE POUR
LAVABO
LLAVE DE LAVABO CON MEZCLADOR
(Included / Incluido / Inclus)
86305
1
3/32"
(2.45mm)
7/11/2014
Rev. A

Publicidad

loading

Manuales relacionados para Peerless Faucet P188624LF

Resumen de contenidos para Peerless Faucet P188624LF

  • Página 1 86305 ROBINET À UNE MANETTE POUR LAVABO LLAVE DE LAVABO CON MEZCLADOR Models/Modelos/Modèles P188624LF Series/Series/Seria Write purchased model number here. Escriba aquí el número del modelo comprado. Inscrivez le numéro de modèle ici. You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin: 3/32"...
  • Página 2 For Three Hole Mount For Single Hole Mount Para Las Instalaciones De Tres Agujeros Para Las Instalaciones De Un Agujero Montage Sur Trois Trous Montage sur un trou SHUT OFF WATER SUPPLIES. Position faucet (1) with single or three hole escutcheon (2) and baseplate (3) or gasket (3) on sink, studs (4) must pass through the holes on escutcheon (2) and baseplate (3).
  • Página 3 Pop-Up with Metal Flange and Plastic Tail Piece Remove stopper (1), brass nut & washer (2), With pivot (1) facing toward faucet, pull Remove pivot nut (1). Install horizontal black gasket (3) and tail piece (4). pop-up straight down into drain hole rod (2) and stopper (3) as removable and secure gasket (2), brass nut and (4) or non-removable (5).
  • Página 4 Hot label Etiqueta roja Étiquette rouge CONNECT TO WATER SUPPLIES. FLUSH SYSTEM / CHECK FOR LEAKS. Remove aerator (1) using supplied wrench (2) and turn faucet handle (3) Make sure all fittings and end connections are free of debris. to the full on mixed position. Turn on hot and cold water supplies (4) and Faucet connections (1) are 3/8" compression fittings. Secure flush water lines for one minute. metal nut (3) on faucet supply hoses (2) to supply valve connection (4) and hand tighten, then tighten one additional Important: This flushes away any debris that could cause damage to revolution with wrench. DO NOT OVERTIGHTEN. Repeat...
  • Página 5 Maintenance SHUT OFF WATER SUPPLIES If faucet leaks from under handle: Remove handle and bonnet cap. Ensure bonnet nut (1) RP78353 is tight. If leak persists: Replace cartridge (2) RP78367. If faucet leaks from spout: Replace cartridge (2) RP78367. If faucet exhibits very low flow: Remove and clean aerator (3) RP51345.
  • Página 6 Indicator marks in full handle movement, full mix position. Marcas indicadoras en la posición de movimiento completo del mango y de mezcla completa. Marqueur de mouvement de la poignée complet, position de mélange maximum. Indicator marks in minimum handle movement, minimum hot water flow Marcas indicadoras en la posición de movimiento mín. del mango y de flujo mín.
  • Página 7 Specify Finish RP79826 ▲ Especifíque el acabado Handle Assembly with Set Screw, Précisez la Finition Button and Allen Wrench Ensemble de manette Avec Vis de fixation, Bouton et Llave Allen Mecanismo de llave con Tornillo de Ajuste, Botón y Clé Allen RP78355 ▲ RP78361 Embase ▲ Lift Rod Assembly Casquillo RP78353 Barra de Alzar Bonnet Nut Tige de Manoeuvre Écrou de chapeau Tuerca bonete RP78367 Cartridge Cartouche Cartucho RP51345 ▲...
  • Página 8 Esta garantía excluye todos los usos industriales, comerciales y de negocios Peerless Faucet Company reemplazará, SIN CARGO, durante el período de la garantía, (incluyendo pero no limitado al uso en residencias multi-familiares), a cuyos cualquier pieza o acabado que pruebe estar defectuosa en material y/o fabricación bajo compradores, por la presente, se les extiende una garantía limitada de cinco...
