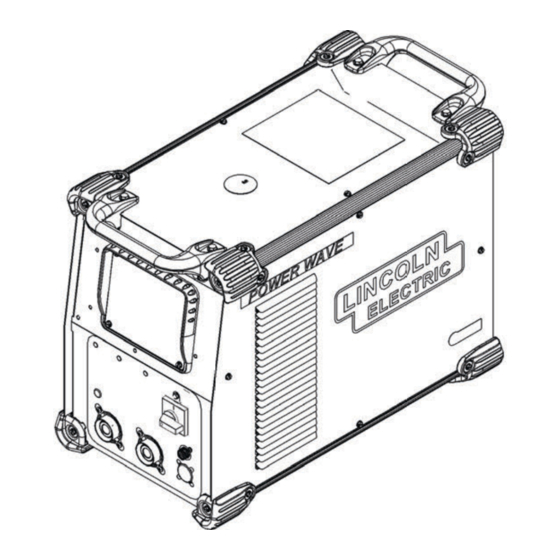

Manual del Operador
Registre su máquina:
www.lincolnelectric.com/register
Localizador de Servicio y Distribuidores Autorizados:
www.lincolnelectric.com/locator
Guardar para referencia futura
Fecha de Compra
Código: (ejemplo: 10859)
Número de serie: (ejemplo: U1060512345)
IMS10083-A
|
Fecha de Publicación
© Lincoln Global, Inc. All Rights Reserved.
Para usarse con máquinas con Números de Código:
11745
Julio, 2014
¿Necesita Ayuda? Llame al 1.888.935.3877
para hablar con un Representante de Servicio
Horas de Operación:
8:00 AM a 6:00 PM (ET) Lunes a Viernes
¿Fuera de horas de servicio?
Utilice "Ask the Experts" en lincolnelectric.com
Un Representante de Servicio de Lincoln se contac-
tará con usted en menos de un día hábil.
Para Servicio fuera de E.U.A.:
Correo Electrónico:
globalservice@lincolnelectric.com
Publicidad
Tabla de contenido
Manuales relacionados para Lincoln Electric POWER WAVE R350
Resumen de contenidos para Lincoln Electric POWER WAVE R350
- Página 1 Manual del Operador Para usarse con máquinas con Números de Código: 11745 ¿Necesita Ayuda? Llame al 1.888.935.3877 Registre su máquina: para hablar con un Representante de Servicio www.lincolnelectric.com/register Localizador de Servicio y Distribuidores Autorizados: Horas de Operación: www.lincolnelectric.com/locator 8:00 AM a 6:00 PM (ET) Lunes a Viernes Guardar para referencia futura ¿Fuera de horas de servicio? Utilice “Ask the Experts”...
- Página 2 GRACIAS POR ADQUIRIR UN NO SE ACERQUE AL HUMO. PRODUCTO DE PRIMERA NO se acerque demasiado al arco. CALIDAD DE LINCOLN Si es necesario, utilice lentillas para ELEC TRIC. poder trabajar a una distancia razonable del arco. LEA y ponga en práctica el contenido de las hojas de datos sobre seguridad y el de las COMPRUEBE QUE LA CAJA Y EL EQUIPO ESTÉN...
- Página 3 E205, “Seguridad en los procesos de soldadura por 2.c. La exposición a los campos EM de la soldadura podría tener arco”, en Lincoln Electric Company, situada en 22801 St. Clair otros efectos sobre la salud que aún se desconocen.
- Página 4 SEGURID D UNA DESCARGA LAS RADIACIONES ELÉCTRICA LE PUEDE DEL ARCO QUEMAN. MATAR. 4.a. Utilice un protector con el filtro y las cubiertas debidos para protegerse los ojos de las chispas 3.a. Los circuitos auxiliar (tierra) y del electrodo y de las radiaciones del arco cuando esté soldando están vivos desde el punto de vista u observando una soldadura por arco.
- Página 5 SEGURID D LAS CHISPAS SI SE DAÑAN, LAS BOMBONAS DERIVADAS DE PUEDEN EXPLOTAR. CORTES 7.a. Utilice únicamente bombonas de gas Y SOLDADURAS comprimido que contengan los gases de PUEDEN PROVOCAR protección adecuados para el proceso en cuestión, así como reguladores diseñados INCENDIOS O EXPLOSIONES.
-
Página 6: Tabla De Contenido
TABLA DE CONTENIDO Página Instalación ........................Sección A Especificaciones Técnicas....................A-1, A-2 Precauciones de Seguridad ....................A-3 Colocación, Levantamiento...................A-3 Estibación........................A-3 Inclinación ........................A-3 Conexiones de Entrada y Aterrizamiento..............A-3 Aterrizamiento de la Máquina ..................A-3 Protección contra Alta Frecuencia ................A-3 Conexiones de Entrada......................A-4 Fusibles de Entrada y Alambres de Alimentación............A-4 Selección del Voltaje de Entrada ..................A-4 Reemplazo del Cable de Alimentación .................A-4 Diagrama de Conexión ....................A-5... -
Página 7: Instalación
INSTALACIÓN ESPECIFICACIONES TÉCNICAS - POWER WAVE ® R350 FUENTE DE PODER – VOLTAJE Y CORRIENTE DE ENTRADA Modelo Factor de Potencia Ciclo de Voltaje de Entrada ± 10% Amperios de Entrada Potencia Trabajo (1 Fase en Paréntesis) Ralenti a Salida Nominal Capacidad 39/35/19/17/14 nominal del 40%... - Página 8 INSTALACIÓN PROCESO DE SOLDADURA OCV (U PROCESO RANGO DE SALIDA (AMPERIOS) Medio Pico GMAW GMAW-Pulsación 40-350A 40-70V 100V FCAW GTAW-DC 5-350A DIMENSIONES FÍSICAS MODELO ALTURA PESO ANCHO PROFUNDIDAD K3022-1 24.80 pulg. (630mm) 85 lbs (39 kg)* 20.40 pulg. (518 mm) 14.00 pulg.
-
Página 9: Precauciones De Seguridad
INSTALACIÓN LEVANTAMIENTO PRECAUCIONES DE SEGURIDAD ® Deberán utilizarse ambas manijas al levantar la POWER WAVE toda la sección de instalación antes de empezar a R350. Cuando utilice una grúa o un aparato aéreo, deberá conec- instalar. tarse un sujetador de levante a ambas manijas. No intente levantar ADVERTENCIA ®... -
Página 10: Conexiones De Entrada
INSTALACIÓN CONEXIÓN DE ENTRADA ADVERTENCIA ADVERTENCIA El interruptor de ENCENDIDO/APAGA- DO de la POWER WAVE ® R350 no es Sólo un electricista calificado deberá una desconexión del servicio para este conectar los cables de entrada a la equipo. Sólo un electricista calificado deberá... -
Página 11: Diagrama De Conexión
INSTALACIÓN DIAGRAMA DE CONEXIÓN SOLDADURA GMAW (MIG) Se recomienda un alimentador de alambre arclink com- patible para la soldadura MIG. Consulte la Figura A.2 para los detalles de conexión. FIGURA A.2 MEDIDOR DE FLUJO DEL REGULADOR PROCESO MIG MANGUERA DE GAS CABLE ARCLINK A BORNE NEGATIVO (-) K1543-[XX]... -
Página 12: Tamaños Recomendados De Cables De Trabajo
INSTALACIÓN Lineamientos Generales TAMAÑOS RECOMENDADOS DE CABLES DE TRABAJO PARA LA • Seleccione los cables de tamaño apropiado con- forme a los “Lineamientos de Cables de Salida” SOLDADURA DE ARCO a continuación. Las caídas de voltaje excesivas causadas por cables de soldadura de tamaño insufi- Conecte los cables del electrodo y trabajo entre los bornes ciente y conexiones deficientes resultan a menudo ®... -
Página 13: Inductancia De Los Cables, Ysu Efecto En La Soldadura
Ésta última se define como la distancia de sepa- ración entre los cables del electrodo y trabajo, y la longitud La POWER WAVE R350 tiene la capacidad de detectar general del circuito de soldadura. La longitud del circuito de automáticamente cuándo se conectan los cables de sensión. - Página 14 “Consideraciones de Sensión de Voltaje de los Sistemas Multiarco." Polaridad de Electrodo Negativa La Power Wave R350 tiene la capacidad de detector automáticamente la polaridad de los cables de sen- sión. Con esta función no hay requerimientos de con- figuración para soldar con polaridad de electrodo neg- ativa.
-
Página 15: Consideraciones De Sensión De Voltaje Para Sistemas Multiarco
INSTALACIÓN CONSIDERACIONES DE SENSIÓN Si SE Utilizan los Cables de Sensión: DE VOLTAJE PARA SISTEMAS • Coloque los cables de sensión fuera de la ruta MULTIARCO de la corriente de soldadura. Especialmente cualquier ruta de corriente común a los arcos adya- centes. - Página 16 A-10 A-10 INSTALACIÓN • Para aplicaciones circunferenciales, conecte todos los cables de trabajo en un lado de la junta de soldadura, y todos los cables de sensión de voltaje de trabajo en el lado opuesto, en tal forma que estén fuera de la ruta de corriente.
-
Página 17: Conexiones Del Cable De Control
La conexión ArcLink de 5 La POWER WAVE R350 puede albergar un número pines en la POWER WAVE R350 se localiza en el de mecanismos de alimentación de alambre estándar panel posterior sobre el cable de alimentación. El incluyendo al AutoDrive 4R100 (predeterminado), AutoDrive 4R220 y PF-10R. -
Página 18: Operación
Un ciclo de trabajo del 40% representa 4 minu- tos de soldadura y 6 minutos de inactividad en un periodo de diez minutos. Para las capacidades nomi- nales de ciclo de trabajo de la Power Wave R350, consulte la sección de especificaciones técnicas. POWER WAVE ®... -
Página 19: Descripción Del Producto
OPERACIÓN PROCESOS RECOMENDADOS DESCRIPCIÓN DEL PRODUCTO La POWER WAVE ® R350 es una fuente de poder RESUMEN DEL PRODUCTO multiproceso de alta velocidad capaz de regular la La POWER WAVE R350 es una fuente de poder ® corriente, voltaje o potencia del arco de soldadura. multiproceso portátil con funcionalidad superior capaz Con un rango de salida de 5 a 350 amperios, soporta de soldadura de Electrodo revestido, TIG de CD, MIG,... -
Página 20: Características Del Diseño
Localización de Averías para las funciones opera- cionales.) NOTA: La luz de estado de la Power Wave R350 parpadea- rá en verde, y algunas veces entre rojo y verde, por hasta un minuto cuando la máquina se encienda por primera vez. -
Página 21: Controles Posteriores Del Gabinete
5. CONECTOR ETHERNET (RJ-45): Se utiliza para la comunicación ArcLink ® XT. Asimismo, se utiliza para el (Vea la Figura B.2) diagnóstico y reprogramación de la Power Wave R350. Función 1. RECEPTÁCULO DUPLEX DE 115V / 15A E Transmitir + INTERRUPTOR AUTOMÁTICO 1 (10 AMPS): Transmitir - Proporciona protección para el auxiliar de 115V. -
Página 22: Procedimientos De Soldadura Comunes
Para una descripción más comple- Muchas variables más allá del control de The ta de los modos de soldadura programados en la Lincoln Electric Company afectan los resultados POWER WAVE ® R350 en la fábrica, consulte la Guía obtenidos al aplicar estos programas. - Página 23 OPERACIÓN SOLDADURA GTAW (TIG) SOLDADURA PULSANTE La corriente de soldadura se puede establecer a tra- Los procedimientos de soldadura pulsante se estable- vés de un alimentador de alambre PF 10M ó PF 25M. cen controlando una variable general de “longitud de arco”.
- Página 24 OPERACIÓN La mayoría de los programas de soldadura pulsante son sinérgicos. A medida que la velocidad de ali- mentación de alambre se ajusta, la POWER WAVE ® R350 volverá a calcular automáticamente los parámetros de forma de onda para mantener propiedades de arco similares.
-
Página 25: Accesorios
ACCESORIOS Extractores de Humos de Soldadura KITS, OPCIONES Y ACCESORIOS Lincoln ofrece una amplia gama de soluciones de sistemas Todos los Kits, Opciones y Accesorios se encuentran en el ambientales de extracción de humos, que van de sistemas sitio web: (www.lincolnelectric.com) portátiles fáciles de mover con ruedas en un taller a sistemas centrales en todo el taller que dan servicio a muchas esta- INSTALADOS DE FÁBRICA... -
Página 26: Mantenimiento
MANTENIMIENTO PRECAUCIONES DE SEGURIDAD ADVERTENCIA La DESCARGA ELÉCTRICA puede causar la muerte. • No opere sin las cubiertas. • Apague la fuente de poder antes de instalar o dar servicio. • No toque las partes eléctrica- mente vivas. • Apague la alimentación de la fuente de poder en la caja de fusible antes de trabajar en la tablilla de conexiones. -
Página 27: Localización De Averías
CÓMO UTILIZAR LA GUÍA DE LOCALIZACIÓN DE AVERÍAS ADVERTENCIA Sólo Personal Capacitado de Fábrica de Lincoln Electric Deberá Llevar a Cabo el Servicio y Reparaciones. Las reparaciones no autorizadas que se realicen a este equipo pueden representar un peligro para el técnico y operador de la máquina, e invalidarán su garantía de fábrica. Por su seguridad y a fin de evitar una Descarga Eléctrica, sírvase observar todas las notas de seguridad y... -
Página 28: Cómo Utilizar Los Led De Estado Para Localizar Problemas Del Sistema
LOCALIZACIÓN DE AVERÍAS CÓMO UTILIZAR LOS LED DE ESTADO PARA Por lo que los códigos de error en la tarjeta de entrada se pueden detectar a través de la luz de estado o el sonido de LOCALIZAR PROBLEMAS DEL SISTEMA estado. -
Página 29: Códigos De Error Para La Power Wave
LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual CÓDIGOS DE ERROR PARA LA POWER WAVE ® R350 La siguiente es una lista parcial de los códigos de error posibles para la Power Wave ®... -
Página 30: Tarjeta De Control De Entrada
Apagado #1 Las entradas de Apagado en la Power Wave R350 han sido inhabilitadas. La presencia de estos errores indica que la PCB de Control del Cabezal de Apagado #2 Alimentación puede contener el software de operación equivocado. - Página 31 “Luces de Estado” de este documento. do de error de la tarjeta de control de entrada). Lincoln Electric. PRECAUCIÓN Si por alguna razón usted no entiende los procedimientos de prueba o es incapaz de efectuar las pruebas y reparaciones de manera segura, contacte su Taller de Servicio de Campo Lincoln Autorizado para asistencia en la localización de fallas técnicas antes de proceder.
- Página 32 LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual PROBLEMAS CAUSA CURSO DE ACCIÓN (SÍNTOMAS) POSIBLE RECOMENDADO Thermal LED is ON Improper fan operation Problemas Básicos de la Máquina (Continuación) EL LED Termal está ENCENDIDO 1.
- Página 33 LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual PROBLEMAS CAUSA CURSO DE ACCIÓN (SÍNTOMAS) POSIBLE RECOMENDADO Problemas de Calidad de la Soldadura y Arco (continuación) El alambre se quema en retroceso 1. Tempo de quemado en retroceso. 1.
-
Página 34: Localización De Averías E
LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual PROBLEMAS CAUSA CURSO DE ACCIÓN (SÍNTOMAS) POSIBLE RECOMENDADO Ethernet 1. Verifique que se esté utilizando el No se puede conectar 1. Conexión física. cable de parche correcto o cable de cruce (para asistencia, con- sulte al departamento de IT local). - Página 35 DIAGRAMAS POWER WAVE ® R350...
-
Página 36: Dibujo De Dimensión
DIBUJO DE DIMENSIÓN 27.44 22.25 13.87 18.81 6.00 18.31 POWER WAVE ® R350... - Página 37 NOTAS POWER WAVE ® R350...
- Página 38 NOTAS POWER WAVE ® R350...
- Página 39 Do not touch electrically live parts or Keep flammable materials away. Wear eye, ear and body protec- WARNING electrode with skin or wet clothing. tion. Insulate yourself from work and ground. Spanish No toque las partes o los electrodos Mantenga el material com- Protéjase los ojos, los oídos y el AVISO DE bajo carga con la piel o ropa mojada.
- Página 40 Keep your head out of fumes. Turn power off before servicing. Do not operate with panel open Use ventilation or exhaust to remove or guards off. WARNING fumes from breathing zone. Spanish Los humos fuera de la zona de res- Desconectar el cable de ali- No operar con panel abierto o AVISO DE...
-
Página 41: Política De Asistencia Al Cliente
POLÍTICA DE ASISTENCIA AL CLIENTE El negocio de The Lincoln Electric Company es fabricar y vender equipo de soldadura, corte y consumibles de alta calidad. Nuestro reto es satisfacer las necesidades de nuestros clientes y exceder sus expectativas. A veces, los compradores pueden solicitar consejo o información a Lincoln Electric sobre el uso de nuestros...
