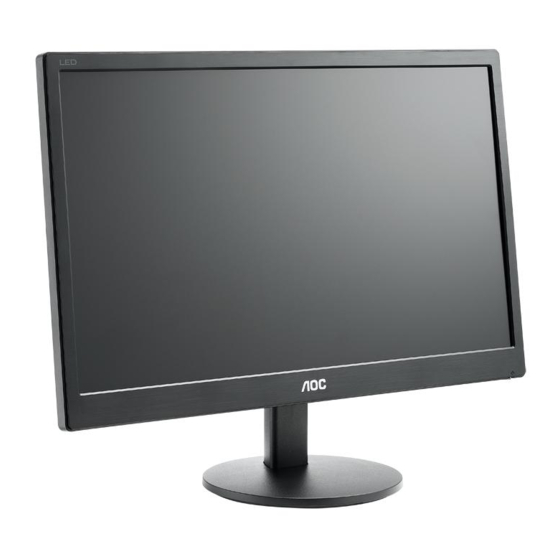

Manuales relacionados para AOC E970SWN
Resumen de contenidos para AOC E970SWN
- Página 1 E970S /E970S /E2270S Retroiluminació n de LED...
- Página 2 Seguridad ................................. 3 Convenciones nacionales ..........................3 Alimentació n ..............................4 Installation................................5 Limpieza ................................6 Otros .................................. 7 Configuración ................................8 Contenido de la CAJA ............................8 Instalar el soporte .............................. 9 Ajustar el ángulo de visión ..........................10 Conectar el monitor ............................
- Página 3 Seguridad Convenciones nacionales Las subsecciones siguientes describen las convenciones utilizadas en este documento. Notas, Precauciones y Advertencias En esta guí a, los bloques de texto pueden aparecer acompañ ados por un icono e impresos en negrita o en cursiva. Estos bloques son notas, precauciones y advertencias y se utilizan de la siguiente manera: NOTA: Una NOTA aporta información importante que le ayuda a utilizar mejor su equipo.
- Página 4 Alimentación El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañí a elé ctrica local. El monitor está equipado con un enchufe de tres polos, un enchufe con un tercer polo (toma de tierra). Como medida de seguridad, este enchufe ajustará...
- Página 5 Installation No coloque el monitor en un carro, base, trí pode, soporte o mesa inestable. Si el monitor se cae, podrí a dañar a alguna persona y provocar daños serios a este producto. Utilice solamente un carro, base, trí pode, soporte o mesa recomendados por el fabricante o vendido conjuntamente con este producto.
- Página 6 Limpieza Limpie la carcasa con frecuencia con el pañ o proporcionado. Puede usar detergentes suaves para limpiar las manchas en lugar de detergentes fuertes que pueden cauterizar la carcasa del producto. Cuando realice la limpieza, asegúrese de que no se filtra ningún detergente en el producto. El pañ...
- Página 7 Otros Si el producto emite un olor, sonido o humo extraño, desconecte el enchufe de alimentación INMEDIATAMENTE y póngase en contacto con un centro de atención al cliente. Asegúrese de que las aberturas de ventilación no está n bloqueadas por una mesa o cortina. No someta el monitor LCD a condiciones de vibración intensa o fuertes impactos durante el funcionamiento.
- Página 8 Configuración Contenido de la CAJA Monitor Manual en CD Cable de alimentació n Cable analógico...
- Página 9 Instalar el soporte Instale o extraiga el soporte siguiendo estos pasos. Configurar: Eliminar:...
- Página 10 Ajustar el ángulo de visión Para obtener una visió n óptima es recomendable mirar directamente a la pantalla completa y a continuación ajustar el ángulo del monitor para adecuarlo a sus preferencias. Sujete la base para que no se desequilibre el monitor cuando cambie el ángulo de la pantalla.
- Página 11 Conectar el monitor Conexiones del cable de la parte posterior del monitor y el orden: Alimentació n Analógico (cable VGA DB-15) Para proteger el equipo, apague siempre su PC y el monitor LCD antes de realizar las conexiones. Conexión del cable de alimentació n al puerto AC situado en la parte posterior del monitor. Conecte un externo del cable D-Sub de 15 contactos a la parte trasera del monitor y conecte el otro extremo al puerto D-Sub del equipo.
- Página 12 Ajustes Establecer la resolución óptima Windows Vista Para Windows Vista: 1 Haga clic en INICIO. 2 Haga clic en PANEL DE CONTROL. 3 Haga clic en Apariencia y personalización. 4 Haga clic en Personalización...
- Página 13 5 Haga clic en Configuración de pantalla. 6 Establezca BARRA DESLIZANTE de resolución en Resolució n óptima predefinida.
- Página 14 Windows XP Para Windows XP: 1 Haga clic en INICIO. 2 Haga clic en CONFIGURACIÓN.. 3 Haga clic en PANEL DE CONTROL . 4 Haga clic en Apariencia y temas. 5 Haga doble clic en PANTALLA.
- Página 15 6 Haga clic en CONFIGURACIÓN. 7 Establezca BARRA DESLIZANTE de resolución en. Resolució n preconfigurada óptima. Windows ME/2000 Para Windows ME/2000: 1 Haga clic en INICIO. 2 Haga clic en CONFIGURACIÓN. 3 Haga clic en PANEL DE CONTROL. 4 Haga doble clic en PANTALLA. 5 Haga clic en CONFIGURACIÓN.
- Página 16 Windows 8 Para Windows 8: Haga clic con el botón secundario y elija Todas las aplicaciones en la parte inferior derecha de la pantalla. Establezca la opción "Ver por" en "Categorí a" Haga clic en Apariencia y personalización...
- Página 17 Haga clic en PANTALLA Establezca la BARRA DESLIZANTE de resolución en Resolución ó ptima predefinida...
- Página 18 Teclas de acceso directo Encendido-apagado/Configuración automá tica Encendido-apagado/Configuración automática: • Al encender, pulse botón para hacer de configuración automatic. • Cuando se apaga, pulse para encender el monitor. • Al encender, pulse continuamente el botón 2 segundos para apagar el monitor.
- Página 19 Indicador LED Estado Color de LED Modo Potencia completa Verde Modo Activo-desactivo Luz verde parpadeante...
- Página 20 Controlador Monitor Driver Windows 2000 1. Inicie Windows® 2000 2. Haga clic en el botón "Start", apunte en "Settings" y, a continuació n haga clic en "Panel Control". 3. Haga doble clic en el icono "Display". 4. Elija la ficha "Settings" y, a continuación haga clic en "Advanced...". 5.
- Página 21 Windows XP 1. Inicie Windows® XP 2. Haga clic en el menú 'Inicio' y, a continuación, en 'Panel de control'. 3. Seleccione y haga clic en la categorí a 'Apariencia y temas' 4. Haga clic en el elemento 'Pantalla'.
- Página 22 5. Seleccione la ficha 'Configuració n' y haga clic en el botón 'Opciones avanzadas'. 6. Seleccione la ficha 'Monitor' - Si el botó n 'Propiedades' está inactivo significa que el monitor está configurado correctamente. Detenga la instalació n. - Si el botó n 'Propiedades' está activo, haga clic en él. Siga los pasos que se indican a continuación.
- Página 23 8. Seleccione el botón de opción 'Instalar desde una lista o ubicación especí fica (avanzado) y haga clic en el botó n 'Siguiente'. 9. Seleccione el botó n de opción 'No buscar. Seleccionaré el controlador que se va a instalar'. A continuación, haga clic en el botó...
- Página 24 Windows Vista 1. Haga clic en "Inicio" y, a continuació n, en "Panel de control". A continuación, haga doble clic en "Apariencia y personalización". 2. Haga clic en "Personalización" y, a continuació n, en "Configuració n de pantalla". 3. Haga clic en "Configuració n avanzada...".
- Página 25 4. En la ficha "Monitor", haga clic en "Propiedades". Si el botón "Propiedades" está desactivado, la configuración del monitor está completada. El monitor se puede usar como está. Si aparece el mensaje "Windows necesita..." mostrado en la figura siguiente, haga clic en "Continuar". 5.
- Página 26 Windows 7 1. Inicie Windows® 7 2. Haga clic en el botón 'Inicio' y, a continuación, haga clic en 'Panel de control'. 3. Haga clic en el icono 'Pantalla'. 4. Haga clic en el botón “Cambiar la configuración de pantalla”.
- Página 27 “ Configuración avanzada”. Haga clic en el botón Haga clic en la ficha “Monitor” y, a continuació n, haga clic en el botón “Propiedades” 7. Haga clic en la ficha “Controlador”.
- Página 28 8. Abra la ventana "Actualizar software de controlador: Monitor PnP genérico" haciendo clic en “Actualizar controlador...” y, a continuación, haga clic en el botón "Buscar software de controlador en el equipo". 9. Seleccione la opció n "Elegir en una lista de controladores de dispositivo en el equipo". 10.
- Página 29 11. Seleccione el archivo "xxx.inf" y haga clic en el botó n “Abrir”. Haga clic en el botón “Aceptar”. 12. Seleccione el modelo del monitor y haga clic en el botó n “Siguiente”. Los archivos se copiarán del CD a su disco duro.
- Página 30 Windows 8 Inicie Windows® 8 Haga clic con el botón secundario y elija Todas las aplicaciones en la parte inferior derecha de la pantalla. Haga clic en el icono "Panel de control". Establezca la opción "Ver por" en "Iconos grandes" o "Iconos pequeños". Haga clic en el icono "Pantalla".
- Página 31 Haga clic en el botón "Cambiar la configuración de pantalla". Haga clic en el botón "Configuración avanzada". Haga clic en la ficha "Monitor" y, a continuación, en el botó n "Propiedades".
- Página 32 Haga clic en la ficha "Controlador". 10. Abra la ventana "Actualizar software de controlador: Monitor PnP genérico" haciendo clic en "Actualizar controlador..." y, a continuación, en el botó n "Buscar software de controlador en el equipo". 11. Seleccione "Elegir en una lista de controladores de dispositivo en el equipo".
- Página 33 12. Haga clic en el botón "Usar disco". Haga clic en el botón "Examinar" y desplácese al siguiente directorio: X:\Driver\nombre de módulo (donde X es el indicador de la letra de unidad para la unidad de CD-ROM). 13. Seleccione el archivo "xxx.inf" y haga clic en el botón "Abrir". Haga clic en el botón "Aceptar". 14.
- Página 34 Bienvenido al programa “i-Menu” de AOC. i-Menu hace más sencillo el ajuste de su monitor a través de menús en pantalla, en lugar del botón OSD del monitor. Haga clic aquí para configurar el programa. Para finalizar la instalació n, siga las instrucciones de la guí a de instalación.
- Página 35 ¡Gracias por utilizar el software de administració n de energí a e-Saver de AOC! El software e-Saver de AOC cuenta con funciones de apagado para los monitores, permite que un monitor se apague en el momento indicado sea cual sea el estado en el que se encuentre su PC (encendido, apagado, suspensión o protector de pantalla); el tiempo de apagado real depende de sus preferencias (vea el ejemplo que figura a continuación).
- Página 36 Screen+ Bienvenido al programa “” de AOC.Screen+El software Screen+ es una herramienta que permite dividir el escritorio en varios paneles, cada uno de ellos ocupado por una ventana diferente. Sólo es necesario arrastrar una ventana al panel correspondiente para acceder a él. El software admite varios monitores para facilitar la...
- Página 37 Ajuste la resolució n y frecuencia máximas a valores con los que el monitor pueda funcionar correctamente. Asegú rese de que los controladores del monitor AOC está n instalados (Los controladores del monitor AOC está n disponibles en: aquí ).
- Página 38 Especificaciones General Specification Número de modelo E970S /E970S Sistema de control TFT Color LCD Tamaño del área visible 47.00 cm diagonal Ancho de pí xel 0. 3 mm(H) x 0. 3 mm(V) Panel LCD Ví deo R, G, B Interfaz analógica Sinc.
- Página 39 Número de modelo E2270S Sistema de control TFT Color LCD Tamaño del área visible 54.7 cm diagonal Ancho de pí xel 0. 2482 mm(H) x 0.2482 mm(V) Panel LCD Ví deo R, G, B Interfaz analógica Sinc. individual H/V TTL Colores de pantalla 16.7M de colores 148.5MHz...
- Página 40 Modos de pantalla predefinidos Inch Frecuencia Frecuencia base resolución horizontal vertical (Hz) (kHz) 18.5" 19" 19.5" 20" 21.5" 22" 23" 23.6" √ √ √ √ √ √ √ √ 640 X 480@60Hz 31.469 59.940 √ √ √ √ √ √ √...
- Página 41 Asignaciones de contactos Número de Extremo de 15 contactos del cable de señal contacto Ví deo-Rojo Ví deo-Verde Ví deo-Azul N.C. Detectar cable GND-R GND-G GND-B Ground N.C. Datos de serie DDC Sinc. H Sinc. V reloj de serie DDC...
- Página 42 Conectar y listo (Plug and Play) Función Plug &Play DDC2B Este monitor está equipado con las posibilidades VESA DDC2B de acuerdo con la normativa VESA DDC STANDARD. Permite al monitor comunicar su identificación al sistema anfitrió n y dependiendo del nivel de DDC utilizado, comunicar información adicional sobre las posibilidades de pantalla.
- Página 43 Normativas Aviso FCC Declaración de interferencias de radiofrecuencia Clase B de FCC ADVERTENCIA: (PARA MODELOS CERTIFICADOS FCC) NOTA: Este equipo se ha probado y se ha encontrado que cumple con las limitaciones de un dispositivo digital de Clase B, con relación al Apartado 15 de la normativa FCC. Estos lí mites está n diseñ ados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial.
- Página 44 EPA Energy Star（Optional） ENERGY STAR® is a U.S. registered mark. As an ENERGY STAR® Partner, AOC International (Europe) BV and Envision Peripherals, Inc. have determined that this product meets the ENERGY STAR® guidelines for energy efficiency.
- Página 45 AOC International (Europa) BV pagará los gastos de enví o de la devolución a uno de los paí ses especificados en este acuerdo de garantí a. AOC International (Europe) BV no se hace responsable de ningú n gasto asociado con el transporte del producto a través de fronteras internacionales.
- Página 46 BV, YA SEA BASADA EN UN CONTRATO, RESPONSABILIDAD EXTRACONTEXTUAL, GARANTÍ A O CUALQUIER OTRA TEORÍ A, NO EXCEDERÁ EL PRECIO DE LA UNIDAD INDIVIDUAL CUYOS DEFECTOS CONSTITUYEN LA BASE DE LA RECLAMACIÓN. EN NINGÚN CASO AOC INTERNATIONAL (EUROPA) BV SERÁ RESPONSABLE DE NINGUNA PÉRDIDA DE BENEFICIOS, PÉRDIDA DE UTILIZACIÓN O INSTALACIONES O EQUIPO U OTROS DAÑOS INDIRECTOS, ACCIDENTALES O DERIVADOS.
