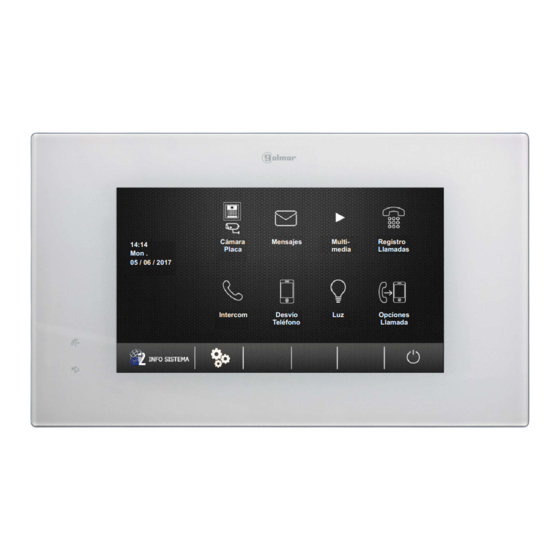

- Página 1 Cámara Mensajes Multi- Registro 14:14 Placa media Llamadas Mon . 05 / 06 / 2017 Intercom Desvío Opciones Teléfono Llamada ONITOR PENTHA B REV.0118 Cód. 50121913 TPENTHA GB2 ES...
-
Página 2: Tabla De Contenido
Instalación del monitor en regleta de superficie.......................6 Instalación del monitor en caja de empotrar........................7 Funcionamiento................................Descripción y comunicación con audífonos (sólo monitor PENTHA GB2/ H)..............8 1.1 Recibir llamada de la placa............................. 8 1.2 La llamada no se contesta (llamada perdida)......................9 1.3 Finalizar llamada de la placa...........................9... -
Página 3: Características
- Pantalla TFT Color de 7". - Monitor con instalación simplificada (bus de 2 hilos no polarizados). - Monitor PENTHA GB2/H, interactúa con audífonos que incorporen el modo T, facilitando la conversación entre vivienda-placa. - Pulsador capacitativo de acceso a menú y (sólo monitor secundario) de inicio / fin comunicación. -
Página 4: Descripción Del Monitor
Entradas para cable vertical. acceso a menú (en reposo) / inicio comunicación i. Anclajes de sujeción regleta. monitor secundario. c. Comunicación con audífonos (PENTHA GB2/H). Coloque j. Conector. el selector del audífono en el modo T , ver pág. 8 k. -
Página 5: Configuración Códigos De Dirección Del Monitor (Dirección 0 A 31)
MONITOR PENTHA GB2 DESCRIPCIÓN DEL MONITOR Configuración códigos de dirección del monitor (dirección 0 a 31): Dip6: Configura el final de línea. Dejar en ON en aquellos monitores en los que acabe el recorrido del cable de vídeo. Colocar en OFF sólo en monitores intermedios. -
Página 6: Instalación Del Monitor En Regleta De Superficie
MONITOR PENTHA GB2 INSTALACIÓN DEL MONITOR EN REGLETA DE SUPERFICIE Evite emplazamientos cercanos a fuentes de calor, polvorientos o con mucho humo. Ubicación de la regleta de superficie: La parte superior de la regleta se debe ubicar a una altura de 1.60m del suelo. la distancia mínima entre los laterales de la regleta y cualquier objeto debe ser de 5cm. -
Página 7: Instalación Del Monitor En Caja De Empotrar
MONITOR PENTHA GB2 INSTALACIÓN DEL MONITOR EN CAJA DE EMPOTRAR Evite emplazamientos cercanos a fuentes de calor, polvorientos o con mucho humo. Ubicación de la caja de empotrar: Realizar un agujero en la pared que ubique la parte superior de la caja de empotrar universal a una altura de 1.60m del suelo. -
Página 8: Funcionamiento
Iniciar comunicación. Iniciar comunicación. Finalizar llamada/ comunicación. Comunicación con audífonos (sólo con monitor Pentha GB2/H): Sitúe el audífono a una distancia entre 15 - 25 cm del monitor para obtener la máxima calidad de audio durante la comunicación con la placa. -
Página 9: La Llamada No Se Contesta (Llamada Perdida)
(con la excepción de si el monitor secundario tiene activada la función "mostrar imagen en llamada", que se deberá pulsar la opción ). Si el monitor es el PENTHA GB2/H con el icono en el frontal, sitúe el audífono a una distancia entre 15-25 cm del monitor para obtener la máxima calidad de audio durante la comunicación con la placa. -
Página 10: Pantalla De Selección
(con la excepción de si el monitor secundario tiene activada la función "mostrar imagen en llamada", que se deberá pulsar la opción ). Si el monitor es el PENTHA GB2/H con el icono en el frontal, sitúe el audífono a una distancia entre 15-25 cm del monitor para obtener la máxima calidad de audio durante la comunicación con la placa. - Página 11 MONITOR PENTHA GB2 FUNCIONAMIENTO Viene de la página anterior. Para mostrar la imagen de una de las cámaras instaladas, pulse sobre la opción . Se mostrará la siguiente pantalla de selección. (Necesario módulo de cámaras DQ-CAM-GB2). 00:30 00:30 A continuación pulse sobre la opción se mostrará...
-
Página 12: Menú De Ajustes Pantalla Y Volumen Monitor (Brillo, Color, Contraste, Volumen Comunicación Y Formato Pantalla)
MONITOR PENTHA GB2 MENÚ AJUSTES PANTALLA Y VOLUMEN Para acceder al menú de ajustes pantalla y volumen en monitor, el monitor debe estar en comunicación o autoencendido. A continuación pulse la opción , se mostrará la 1ª pantalla de selección. -
Página 13: Monitor En Reposo
MONITOR PENTHA GB2 MENÚ AJUSTES PANTALLA Y VOLUMEN Viene de la página anterior. Para acceder al ajuste del formato de pantalla: pulse la opción . Se mostrará la siguiente pantalla de selección, seleccione el tipo de formato de pantalla pulsando sobre la opción deseada respectivamente. -
Página 14: Pantalla Menú Principal
MONITOR PENTHA GB2 MENÚ DE USUARIO Para acceder al menú, el monitor debe estar en reposo. A continuación pulse sobre la pantalla o sobre el logo del frontal del monitor. A continuación se mostrará la pantalla principal de opciones del menú. -
Página 15: Mostrar Imagen De Las Placas
. La pantalla mostrará el símbolo . Si el monitor es el PENTHA GB2/H con el icono en el frontal, sitúe el audífono a una distancia entre 15 - 25 cm del monitor para obtener la máxima calidad de audio durante la comunicación con la placa. -
Página 16: Mostrar Imagen De Las Cámaras (Necesario Módulo Dq-Cam-Gb2)
. La pantalla mostrará el símbolo . Si el monitor es el PENTHA GB2/H con el icono en el frontal, sitúe el audífono a una distancia entre 15 - 25 cm del monitor para obtener la máxima calidad de audio durante la comunicación con la placa. -
Página 17: Mensajes De Texto
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. A continuación se mostrará la siguiente pantalla con la imagen procedente de la cámara seleccionada con dirección 4, indicando la cámara seleccionada ’CM-4' y el tiempo transcurrido de conexión. - Página 18 MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. A continuación pulse sobre la vivienda a la que desea enviar el mensaje de texto. Pantalla selección destinatario Seleccionar Destinatario [ 00 ] Sr. García [ 01 ] Sr. Fernández [ 02 ] Sr.
-
Página 19: Pantalla Mensajes Recibidos
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. Para leer mensajes de texto recibidos, pulse sobre la opción . Se mostrará la siguiente pantalla de mensajes recibidos. El icono indicará si hay un nuevo(s) mensaje(s) recibido(s) y este último(s) mensaje(s) estará(n) de color rojo. -
Página 20: Pantalla Mensajes Enviados
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. A continuación pulse la opción para ir a la pantalla de selección. Pantalla mensajes recibidos Pantalla de selección Hora Recepción Nombre 01 / 03 14 - 06 10 : 46 [ 01 ] Sr. - Página 21 MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. Fecha / hora y a que vivienda se envía el mensaje. 14 - 06 10 : 46 [ 01 ] Sr. Fernández He encontrado sus llaves. Mensaje. Accede a la pantalla selección destinatario para escribir un mensaje de texto (ver pág.
-
Página 22: Pulse La Opción
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 3.1 Ver fotos o videos de llamadas placa, cámaras y borrado de fotos o videos: Recuerde: El monitor permite por defecto la grabación de fotos, para la opción video es necesario una tarjeta Micro-SD, el uso de esta tarjeta anula la opción fotos. -
Página 23: Para Acceder A La Información De La Tarjeta Micro-Sd, Pulse Sobre La Opción
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 3.2 Mensajes contestador (sin función). Pantalla de selección Visualizar Mensajes Mensajes Información Contestador Visitantes Memoria Copiar Formatear a SD 3.3 Mensajes visitantes (sin función). Pantalla de selección Visualizar Mensajes Mensajes Información... - Página 24 MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 3.5 Para copiar fotos de la memoria Flash a la tarjeta Micro-SD, pulse sobre la opción . Se mostrará la siguiente pantalla. A continuación pulse la opción para copiar fotos a la tarjeta Micro-SD o pulse la opción si finalmente no...
-
Página 25: Ver El Registro De Llamadas
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 4.1 Ver el registro de llamadas: Si desea ver el registro de llamadas, pulse la opción "Registro llamadas". Se mostrará la siguiente pantalla. Registro Llamadas 01 / 12 16 - 06 08 : 54 [ 01 ] Sr. -
Página 26: Intercomunicación (Difusión, En La Misma Vivienda Y Entre Viviendas) Y Llamada A Monitor Conserje
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 5.1 Intercomunicación (difusión interior): Para acceder a la función de difusión interior, pulse la opción "Intercom". Se mostrará la siguiente pantalla de selección, pulse la opción "Difusión Interior". Cámara... -
Página 27: Intercomunicación En La Misma Vivienda
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 5.2 Intercomunicación en la misma vivienda: Para acceder a la función de intercomunicación en la misma vivienda, pulse la opción "Intercom". Se mostrará la siguiente pantalla de selección, pulse la opción "Llamada Interior". -
Página 28: Intercomunicación Entre Viviendas
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 5.3 Intercomunicación entre viviendas: Para acceder a la función de intercomunicación entre viviendas, pulse la opción "Intercom". Se mostrará la siguiente pantalla de selección, pulse la opción "Agenda". Cámara... - Página 29 MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. Si se ha aceptado la llamada, la comunicación tendrá una duración de 90 segundos o hasta pulsar la opción En comunicación [ 01 ] Sr. Fernández Subir volumen comunicación.
- Página 30 MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 5.4 Llamada a monitor conserje: Para acceder a la función de llamada al monitor del conserje de la finca (si existe), pulse la opción "Intercom". Se mostrará la siguiente pantalla de selección, pulse la opción "Conserje".
-
Página 31: Configuración De Los Números De Teléfono Del Desvío De Llamada E Información Del Dispositivo Gsm-Gb2
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 6.1 Configuración de los números de teléfono del desvío de llamada: Para acceder a la configuración de los números de teléfonos para el desvío de llamada, pulse la opción "Desvío Teléfono". -
Página 32: Información Del Dispositivo Gsm Gb2
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 6.2 Información del dispositivo GSM GB2: Para acceder a la información del dispositivo GSM GB2, pulse la opción "Desvío Teléfono". Se mostrará la siguiente pantalla de selección, pulse la opción "Información Dispositivo". -
Página 33: Dejar Mensaje: Sin Función
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 8.1 Modo no molesten: Para acceder al modo no molesten, pulse la opción "Opciones Llamada". Se mostrará la siguiente pantalla de selección. Pantalla de selección Opciones Llamada Normal Cámara... -
Página 34: Modo Desvío De Llamadas (Necesario Módulo Gsm-Gb2)
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 8.3 Modo desvío de llamadas (necesario módulo GSM-GB2): Importante: Antes de activar el modo desvío de llamadas, debe configurarse los números de desvío de teléfono (ver "Configuración de los números de teléfono del desvío de llamada" en la página 31). - Página 35 MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. 9.1 Ajustes: Para acceder a las funciones de configuración, pulse sobre la opción . Se mostrará la siguiente pantalla de ajustes. Pantalla de ajustes Cámara Mensajes Multi- Registro Cámara...
-
Página 36: Pantalla De Ajustes
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. Para continuar con las funciones de configuración, pulse sobre la opción . Se mostrará la siguiente pantalla de ajustes. Pantalla de ajustes Cámara Mensajes Multi- Registro Cámara Mensajes Multi-... -
Página 37: Pantalla De Ajustes Idiomas
Si n croni z ar desde Rel o j Si s tema French Activar Servidor Horario Greek Para cambiar el idioma pulse sobre el idioma deseado (valor de fábrica: Español, "monitor PENTHA GB2/H Francés"). Acceso rápido a otros ajustes. < <... - Página 38 MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. Para continuar con las funciones de configuración, pulse sobre la opción . Se mostrará la siguiente pantalla de ajustes. Pantalla de ajustes Cámara Mensajes Multi- Registro Cámara Mensajes Multi-...
- Página 39 MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. < < Para ajustar el tiempo de autoencendido pulse sobre la opción ó para ajustar al valor deseado (valor de fábrica: 30 sec.). A continuación pulse la opción para volver a la página del menú principal.
-
Página 40: Códigos De Función (Instalador)
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. Para acceder al menú de instalador, pulse sobre el logo del frontal del monitor durante 3 segundos. Se mostrará la siguiente pantalla de configuración. TEL NUMBER 1 TEL NUMBER 1... -
Página 41: Configurar Desde El Menú Del Monitor (Dirección, Principal/ Secundario Y Mostrar Imagen Monitor Secundario En Llamada)
MONITOR PENTHA GB2 MENÚ DE USUARIO Viene de la página anterior. Para salir de la función menú de usuario del monitor, pulse la opción Pantalla de menú principal Monitor en reposo Cámara Mensajes Multi- Registro 14:14 Placa media Llamadas Mon . - Página 42 MONITOR PENTHA GB2 Viene de la página anterior. Para acceder a la pantalla de selección para configurar dirección y principal/ secundario del monitor, introduzca el código de función "@" y confirme pulsando la opción "OK". Pantalla de instalador Pantalla de selección...
-
Página 43: Limpieza Del Monitor
MONITOR PENTHA GB2 Viene de la página anterior. < < A continuación pulse ó si desea modificar la selección "Principal / secundario", mostrando en "Dirección Dispositivo" la dirección y principal o secundario configurado en el monitor. Pantalla de selección Pantalla de selección Dirección Dispositivo: 15.00... - Página 44 C/ Silici, 13 08940- Cornellá de Llobregat SPAIN Golmar se reserva el derecho a cualquier modificación sin previo aviso. Golmar se réserve le droit de toute modification sans préavis. Golmar reserves the right to make any modifications without prior notice.
-
Página 45: Menú De Usuario (Anexo)
MONITOR PENTHA GB2 MENÚ DE USUARIO (ANEXO) Para modificar el tiempo de inicio y de final del modo "Dia": El tono de llamada del monitor es más alto durante el tiempo configurado como modo día, (por defecto de 06:00Am a 18:00Pm). - Página 46 MONITOR PENTHA GB2 Viene de la página anterior. Paso 2: A continuación introduzca el código de función con la ayuda de los pulsadores alfanuméricos. Confirme el código de función introducido pulsando la opción "OK", pulse la opción para salir y volver a la pantalla de selección e información del monitor.
