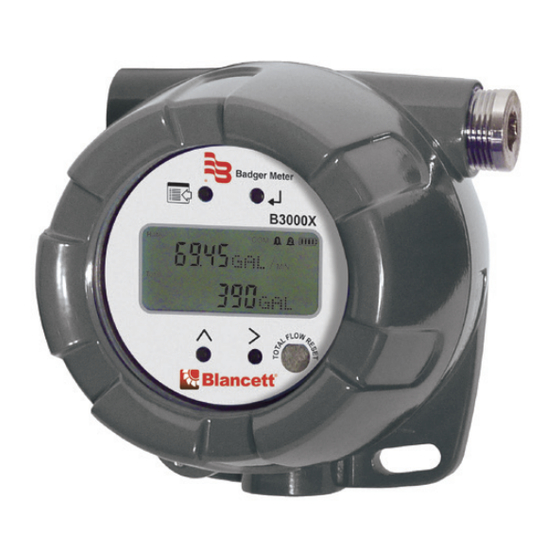

- Página 1 Monitores de flujo digitales Kits de reparación para B3000 básicos y avanzados Monitores a prueba de explosiones Manual del usuario DSY-UM-03020-ES-01 (Abril de 2019)
-
Página 2: Tabla De Contenido
Kits de reparación para B3000 básicos y avanzados Monitores a prueba de explosiones ÍNDICE Alcance de este manual � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 3 Desembalaje e inspección �... -
Página 3: Alcance De Este Manual
El presente manual ofrece instrucciones para instalar las piezas de este kit de reparación para el monitor de flujo a prueba de explosiones B3000: • CPU B300-103 a prueba de explosiones para monitores de flujo B3000 básicos • CPU B300-104 a prueba de explosiones para monitores de flujo B3000 avanzados •... -
Página 4: Instalación De Las Piezas Del Kit De Reparación
Cuatro tornillos, Phillips triple vástago, n.º 4-20 × 1/4, zinc/acero, NP B300113 Este procedimiento se aplica a los modelos B3000 básico y avanzado a prueba de explosiones� 1� Sujete la cubierta del alojamiento y gírela en sentido antihorario hasta que se separe del cuerpo del alojamiento�... - Página 5 Instalación de las piezas del kit de reparación 3� Presione la lengüeta sobre el enchufe conector macho de la batería para liberarlo del enchufe conector hembra de la batería P2� Conector de batería insertado en P2 4� Registre las ubicaciones de todo el cableado conectado a la placa de la CPU� 5�...
-
Página 6: Oeemplazo De La Placa De La Pantalla
Instalación de las piezas del kit de reparación Oeemplazo de la placa de la pantalla El Kit de reparación número B300-106 para la pantalla a prueba de explosiones contiene lo siguiente: • Una PCB de la pantalla a prueba de explosiones, NP B300024 •... - Página 7 Instalación de las piezas del kit de reparación 6� Tire de la placa de la CPU directamente hacia arriba para desenganchar el bloque de terminales J1 de las clavijas del conector P1 de la placa de la pantalla� Sepárela� 7� Retire los 5 tornillos que sujetan la placa de la pantalla� 8�...
-
Página 8: Mrueba De Los Botones En Pantalla
Control. Gestión. Optimización. BLANCETT es una marca comercial registrada de Badger Meter, Inc� Las demás marcas comerciales que aparecen en este documento son propiedad de sus respectivas entidades� Debido a la continua investigación y mejoras y perfeccionamientos de los productos, Badger Meter se reserva el derecho de modificar las especificaciones del producto o sistema sin aviso, salvo que exista una obligación contractual pendiente�...
