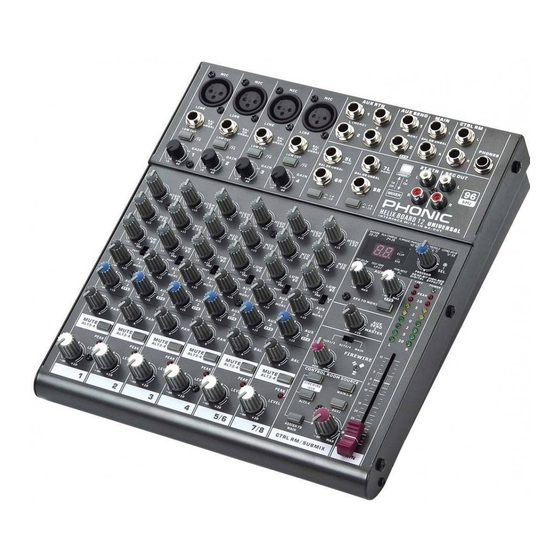

- Página 1 HELIX BOARD 12 UNIVERSAL FireWire- and USB 2.0-enabled Mixing Console Consola de Mezcla con Interfase FireWire y USB 2.0 FireWire和USB2.0 界面调音台 User’s Manual Manual del Usuario 使用手册...
-
Página 2: Tabla De Contenido
线路图 ....... 50 Phonic preserves the right to improve or alter any information within this document without prior notice Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso PHONIC保留不预先通知便可改变或更新本文件权利 V1.0 01/17/2009... -
Página 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases, shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall remain readily operable. -
Página 4: Introduction
INTRODUCTION PACKAGE INCLUDES Thank you purchasing the Helix Board 12 Universal, one of 1 x Helix Board 12 Universal mixer Phonic’s newest mixers that sounds great and works hard both 1 x USB cable in and out of the studio. The mixer features USB 2.0 and FireWire... -
Página 5: Making Connections
The audio level of this output is controlled using the Control Room / Submix rotary control. The Helix Board 12 Universal mixer features a couple of stereo channels, thrown in for maximum flexibility. Each of these stereo 9. -
Página 6: Controls And Settings
When connecting to (pan), where as on a stereo channel, adjusting the BAL control will attenuate the left or right audio signals accordingly (balance). the computer through USB, it should then be set to the right. HELIX BOARD 12 UNIVERSAL... -
Página 7: Digital Effect Section
You can then engage if necessary (if the level of the input signal is obviously too low). HELIX BOARD 12 UNIVERSAL... - Página 8 AUX 1 allows you to use the AUX 1 signal, and the ALT 3-4 allows you to use the “Alternate” stereo mix bus signal. You can even use a combination of all these signals, if need be. HELIX BOARD 12 UNIVERSAL...
-
Página 9: Firewire / Usb Interface
SYSTEM REQUIREMENTS The following are the minimum required specifications for use with the Helix Board 12 Universal mixer. If your computer does not meet these requirements, you will experience lagging of audio and possible freezing of your computer when attempting to operate the mixer. - Página 10 Either select a new destination for the installation, or else click “Next” to accept the default directory. Click “Next” to begin the installation. Connect the Helix Board 12 Universal to the Computer and turn the power on. HELIX BOARD 12 UNIVERSAL...
- Página 11 If a message is displayed indicating that the software has not passed Windows Logo test, click “Continue Anyway”. After installation is complete, the FireWire installation process will just stop, whereas the USB installation will present a “installation complete” message. Users are then free to use the device as they wish. HELIX BOARD 12 UNIVERSAL...
- Página 12 Macintosh OS X (10.3.5 or later) The Helix Board 12 Universal works with the primary audio drivers of Macintosh OS X 10.3.5 and later. First verify that you are running Macintosh OS X 10.3.5 or above, then connect the Helix Board 12 Universal to a FireWire port to the computer. To ensure your Helix Board 12 Universal is working, enter the Utilities folder and double-click the Audio MIDI Setup icon.
-
Página 13: Channel Assignment
F1 while the program is open. HB 12U CH 3 Channel 3 If you wish to reset the Helix Board 12 Universal ASIO driver for HB 12U CH 4 Channel 4 any reason, simply go to the ‘devices’ pull-down menu and select... -
Página 14: Output Channels
The Stream Buffer Depth is adjustable between 0.5 and 20 milliseconds. It adjusts the buffer used when streaming a signal from the Helix Board 12 Universal. If the depth is set too high, an obvious latency will become evident. If the depth is too low, various clicks and pops may become obvious. -
Página 15: Specifications
S/N ration, ref to +4 >90 dB Microphone Preamp E.I.N. <-129.5 dBm (150 ohms terminated, max gain) THD (Any output, 1KHz @ +14dBu, 20Hz to 20KHz, <0.005% channel inputs) CMRR (1 KHz @ -60dBu, Gain at maximum) 80 dB HELIX BOARD 12 UNIVERSAL... - Página 16 Mid EQ 2.5 KHz Hi EQ 12 KHz Low cut filter 75Hz (-18dB/oct) Power Requirement 100VAC, 120VAC, 220~240VAC, 50/60Hz (external power supply, depends on region) Net Weight 6.4 lbs (2.9 kg) Dimensions (WxHxD) 245.4x86x271.3 mm (9.7"x3.4"x10.7") HELIX BOARD 12 UNIVERSAL...
-
Página 18: Introducción
INTRODUCCIÓN EL PAQUETE INCLUYE Gracias por su compra de la Helix Board 12 Universal, una 1 x Mezcladora Helix Board 12 Universal de las más nuevas mezcladoras de Phonic que tiene un gran 1 x Cable USB sonido, trabaja muy bien tanto dentro como fuera del estudio. -
Página 19: Haciendo Conexiones
(y tal vez un par de altavoces), otras mezcladoras, así 3. Canales Estéreo como un amplio rango de otros posibles procesadores de señal La mezcladora Helix Board 12 Universal tiene un par de canales (ecualizadores, crossovers, etc.). estéreo para máxima flexibilidad. Cada uno de estos canales 7. -
Página 20: Panel Posterior
Para un reemplazo de la fuente ajustará la cantidad de agudos incluidos en el audio del canal, de alimentación por favor contactese con su representante de agregando fortaleza y claridad a sonidos de guitarras, metales Phonic más cercano. y sintetizadores. HELIX BOARD 12 UNIVERSAL... - Página 21 Este control es pre-fader, por lo tanto cualquier cambio hecho al control de nivel del canal correspondiente no afectará la señal de envío AUX 1. HELIX BOARD 12 UNIVERSAL...
-
Página 22: Sección De Efectos Digitales
Este control ajustará el nivel de salida final de la salida de envío de audio izquierdo y derecho, enviada a la salida principal L-R. AUX, cuya señal es tomada desde los controles AUX 1 de cada canal de entrada. HELIX BOARD 12 UNIVERSAL... - Página 23 46. Indicador +48 El indicador +48 se iluminará cuando el selector de la fuente fantasma esté activado. 47. Indicador de Energía El indicador de energía se iluminará cuando la mezcladora esté encendida. HELIX BOARD 12 UNIVERSAL...
-
Página 24: Interfase Firewire/Usb
1. Se recomienda que cierren todas las aplicaciones antes de comenzar el proceso de instalación. 2. Asegúrese de que la Helix Board 12 Universal no está conectada a la entrada FireWire o USB de su computadora. 3. Inserte el DVD de instalación incluido con la mezcladora Helix Board dentro del DVD drive de su computadora. Si el DVD no inicia automáticamente el proceso de instalación en pocos minutos, entonces, navegue a “Mi Computadora”... - Página 25 Selecciona un nuevo destino para la instalación, o simplemente haga click en “Next” para aceptar el directorio de default. Haga click en “Next” para comenzar la instalación. Conecte la Helix Board 12 Universal a la computadora y enciéndela. HELIX BOARD 12 UNIVERSAL...
- Página 26 Después de que la instalación está completa, el proceso de instalación FireWire simplemente parará, mientras que la instalación de USB presentará un mensaje de “instalación completa”. Los usuarios estarán en libertad de utilizar el dispositivo a su conveniencia. HELIX BOARD 12 UNIVERSAL...
- Página 27 La Helix Board 12 Universal trabaja con los controladores (drivers) de audio primarios de Macintosh OS X 10.3.5 y posteriores. Primero verifique que está corriendo Macintosh OS X 10.3.5 o superior, luego, conecte la Helix Board 12 Universal a un puerto FireWire de la computadora.
-
Página 28: Asignación De Canal
“Input Channels” (Canales de Entrada), la ventana principal exhibirá los títulos de los canales de entrada. Podrá entonces El panel de control de la Helix Board 12 Universal puede ser resaltar los nombres de los canales y presionar el botón “Edit accedido en cualquier momento seleccionando el acceso directo Channel Name”... -
Página 29: Configuración
índices de muestreo soportados. relojes tiene el potencial de crear audio muy desagradable, así que deberá ser evitado. Si la Helix Board 12 Universal es la única pieza de equipo de audio digital conectada a la computadora, no hay ninguna razón para que esta opción sea alterada. -
Página 30: Especificaciones
Preamplificador de micrófono E.I.N. (terminado a 150 <-129.5 dBm ohms, ganancia al máximo) THD (cualquier salida, 1kHz @ +14dBu, 20Hz a 20KHz, <0.005% entradas de canal) CMRR (1 KHz @ -60dBu, ganancia al máximo) 80 dB HELIX BOARD 12 UNIVERSAL... -
Página 31: Nivel Máximo
EQ Agudos 12 KHz Filtro de Corte Bajo 75Hz (-18dB/oct) Requerimientos de Alimentación (fuente de voltaje exter- 100VAC, 120VAC, 220~240VAC, 50/60Hz na, depende de la región) Peso Neto 6.4 lbs (2.9 kg) Dimensiones (AnxAlxL) 245.4x86x271.3 mm (9.7”x3.4”x10.7”) HELIX BOARD 12 UNIVERSAL... - Página 32 请勿遮盖任何散热口。确实依照本使用手册来安装本机。 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率 扩大机)。 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式 电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支 接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符， 请在更换不符的插座前，先咨询电工人员。 10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。 11. 本机只可以使用生产商指定的零件/配件。 12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架 或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒 造成身体伤害。 13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。 14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插 头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾 掉落等。 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN 这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触 电的危险性。 这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修 说明。 警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。 注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。 PHONIC CORPORATION...
-
Página 33: 包装清单
简介 包装清单 Board调音台Helix Board 1 x Helix Board 12 Universal调音台 感谢您选购Phonic的新款Helix Universal，此款调音台无论是在录音棚内还是录音棚外都有着出 1 x USB连接线 色的性能。12 Universal的USB2.0和FireWire 400接口可接近零 1 x FireWire连接线 延迟地将10路声道独立地输送至个人计算机，并对2路信号进行 1 x DVD，内为驱动和Steinberg Cubase LE 4软件 倒送监听，传输速度高达24位/96KHz。内建的40位数字多重效 果处理器可提供100种流行音乐，节拍延迟，测试音调和脚踏开 1 x 电源连接线 关插孔。 任选附件：ER-12MUX支架安装套件 拥有幻象电源的4个超低噪音的麦克风前置放大器，分布于四个 如果您所购买的产品包装内缺少上述任意物件，请洽询离您最近 单声道和两个立体声声道，均设有3段EQ均衡器。此外还有2路 的Phonic经销商。 AUX输出，2路立体声AUX倒送，额外的ALT 3-4立体声混音总... -
Página 34: 连接设置
此输入声道可连接典型的1/4”TRS和TS输入，接收平衡式或非 平衡式信号。可连接一系列的高电平设备，如电子琴，电吉它， 鼓声产生器和多种电子乐器。 3. 立体声声道 10 9 Helix Board 12 Universal设有多个立体声道，可提供更多的选 择空间。任一立体声道均含有两个1/4”TRS耳机插孔，可连接 不同的高电平输入设备，如电吉他，电子琴和外部信号处理器或 后面板 调音台。这些立体声道还可用作单声道，只需简单的将设备的 11. 声道插入 1/4”Phone插孔插入左立体声输入，空出右输入声道，信号将自 位于Helix Board 12 Universal的后面板，这些TRS Phone插孔 动复制至右声道。 的主要作用是将连接外部设备，如动态处理器和均衡器，连接至 4. 立体声AUX辅助倒送 单声道输入声道1至2。此功能需配备Y型连接线，可从外部处理 器接收信号(推杆前衰减和推杆前EQ)或将信号传送至于外部处理 这些1/4”TS输入可连接一个外部信号处理器，处理倒送回Helix Board Universal的信号。若有需要，还可用作额外的立体 器。TRS插头的尖端可将信号输往外部设备，环端可将信号倒送 回Helix Board 12 Universal，空心套管用于接地。 声输入。信号可通过调音台前面板上的音量控制进行调节。若 将单声道的信号连接至Stereo AUX Return输入，只需简单的将... -
Página 35: 控制和设定
17 18 19 14 14. USB2.0连接 这个USB2.0连接器可将Helix Board 12 Universal连接至个人计算 机或Macintosh计算机。可将8路输入声道以及额外的立体声声道 连接至计算机，并可将计算机的一路立体声音频倒送回调音台进 行监听。根据输入声道上PRE/POST设置的不同，输往计算机的 信号可以是推杆前衰减信号也可以是推杆后衰减信号。倒送回的 USB信号可用于调音台面板的USB倒送控制区。 15. FireWire连接 这两个FireWire连接器类似于USB连接器，可将Helix Board 12 Universal连接至个人计算机或Macintosh计算机。可将8路输入 声道以及额外的立体声声道连接至计算机，并可将计算机的一 路立体声音频倒送回调音台进行监听。但是请注意，FireWire和 USB连接不可同时使用。 16. 电源连接器 此端口可连接电源线，为调音台供电。请务必使用调音台随附的 电源线，切勿使用其他型号的转接器，否则将对调音台造成损 22. 高频控制 坏。如需更换新的转接器，请联系离您最近的Phonic经销商。 此控制可对高频12KHz的频率进行±15dB的增强或衰减，以调节 音频的高频部分，增加如吉它，音钹，音乐合成器的力道。 控制和设定 23. 中频控制 后面板 此控制可对中频2.5KHz的频率进行±15 dB的增强或衰减调节。 17. 电源开关... -
Página 36: 数字效果控制区
位 于 立 体 声 输 入 声 道 上 ， 可 调 节 对 应 声 道 的 输 入 信 号 的 灵 敏 度 ， 是 使 得 39. 声源选择 Helix Board 12 Universal可兼容不同操 作电平的外部设置。如果输入声源为- 此开关可选择Helix Board 12 Universal应用于CH 9和CH10的信 10dBV(消费音频)，则应开启此开关。 号，被选择的信号可通过USB或FireWire界面输送至计算机。用 若为+4dBV专业音频信号，则无需打开 户可选择性地将以下立体声信号AUX 1/2，ALT3/4或Main Mix输... - Página 37 43. Control Room/Submix控制 Room输出的信号的音量，处理后的信号 此控制可调节Control Room输出(用于监听，用作旁侧输入或其他应 可输往Control 用)和Phones输出(可连接耳机用于监听)。此控制同样还可用 作“Submix”控制，当Assign to Main控制启用时，此控制可调 节Control Room Source选择的信号的音量。 44. 主音量衰减滑杆 这个60mm的衰减滑杆可调节Main Left和Right输出的最终信号的 音量，并输往Main L和R输出。 45. 电平表 这个立体声8段电平表可在被选择的Control Room声源信号达到 一定电平时做出精确的显示。信号达到峰值时PEAK指示灯将变 亮。使用时，请确保电平表的显示数值在0dBu上下浮动。 46. +48V指示灯 幻象电源开启时此指示灯将变亮。 47. 电源指示灯 调音台电源开启时，此指示灯将变亮。 Helix Board 12 Universal...
-
Página 38: Firewire/ Usb界面
● OS X 10.3.5或支持FireWire的操作系统 ● G4或更新的处理器 ● 256MB或更多RAM 驱动程序安装 为了能有效的在PC上使用Helix Board 12 Universal，必须安装必需的驱DVD(ASIO和WDM驱动)。安装每一步时，应仔细阅读指导，此过 程中会提示用户插入或拔出设备。Mac用户无需使用FireWire驱动。Mac机用户可在Phonic的网站上下载USB驱动。 Windows XP (Service Pack 2或3)/Vista 1. 启动安装前，应关闭所有的应用程序。 2. 确保Helix Board 12 Universal未接入计算机的FireWire或USB输入。 3. 将内附的安装DVD放入您的计算机的DVD驱动。如果放入DVD后一段时间后未进行自动安装程序，点击“我的电脑”DVD-ROM驱动 →“USB_X _X_X_Phonic_HB_12U(适用于USB)”或“1394a_X_X_X_Phonic_HB_12U(适用于FireWire)”→双击“setup.exe” 手 动启动安装。与此同时可安装Helix Board控制面板软件。 4. 按照桌面提示进行安装。以下为FireWire驱动的安装步骤，USB驱动的安装也基本相似。 确保其它运行程序全部关闭，未将Helix Board 12 Universal接入计算机，点击“Next”下一步。 Helix Board 12 Universal... - Página 39 阅读并接受协议书条款，点击“Next”下一步继续。 选择新的目的盘安装，或点击“Next”下一步接受默认目录。 点击“Next”进行安装。 Helix Board 12 Universal...
- Página 40 将Helix Board 12 Universal接入计算机并打开电源。 如果桌面提示软件未能通过Windows Logo测试，点击 “Continue Anyway”下一步。 安装完成后，FireWire安装进程即已完成，而USB安装过程中将提示“安装完成”。 此时用户即可放心的使用此装置。 Helix Board 12 Universal...
- Página 41 Macintosh OS X ( 10.3.5 或更新版本) Helix Board 12 Universal可兼容Macintosh操作系统 10.3.5或更新版本。请首先确认您使用的是Macintosh操作系统X 10.3.5或更新版本，将 Helix Board 12 Universal接入计算机FireWire端口。确认Helix Board 12 Universal运行中，打开Utilities文件，双击Audio MIDI Setup按钮。 进入音频设置区。在“Properties for”的下拉选钮中选择Helix Board 12 Universal。 在窗口的最下端，可对Helix Board 12 Universal的安装进行编辑。 属性中的取样比和计时源可以修改。用户也可选择将Helix Board 12 Universal设置成默认的输入/或输出设置。 Mac的用户可使用GarageBand Digital Audio Workstation Software兼容 Helix Board 12 Universal。...
-
Página 42: 声道分配
声道名称，将会弹出另外一个对话框，允许用户修改声道名称。 输入声道区内，用户可检视和编辑从FireWire或USB输入接收到 如果您想在PC上使用Helix Board 12 Universal的默认设置，只需 的各种输入声道的名称。默认声道的名称请查询前面页的表格。 打开Windows控制面板，选择“Sound and Audio Devices”声 音音频设置。选择音频钮，从输出设置的下拉菜单中选择Helix Board 12 Universal。也可通过编辑程序设置/选择将Helix Board 12Universal设为默认的输出设备。 Cubase LE 4 Cubase LE 4是Helix Board 12 Universal随附的功能相当强大的 软件，用户可对音频进行录音，编辑，删除，以及修改音轨等处 理。请务必注意，内附的Cubase LE 4版本只允许同时进行8个声 道，使用者欲操作更多的输入声道请更新为其它DAW软件。 安装 将Helix Board附带的Cubase LE 4安装CD置入计算机的CD驱 动。启动安装程序。安装完成后，请根据桌面提示激活程序。用 户必须注册Steinbeig的MySteinberg Service我的Steinberg服务 才能获取激活码。... - Página 43 同步 设置 用户可在0.5~20毫秒间调节Stream Buffer Depth，调节设置区的 同步区内，用户可调节取样比和其它的同步属性。大部分的属性 多个缓冲器时间。可调节Helix Board 12 Universal接收信号流时 都已设置成最佳的选项，如无特别需要，请保持默认设置。 运行的缓冲器。如果深度设得过高，会有明显的延时性。深度设 首先，同步模式是可以调节的，但不建议新手使用。同步模式也 得过低，击打声和砰砰声将很明显。设置Stream Buffer Depth最 就是最基本的决定计算机时间设置的方法(如计算机所使用的时间 好既考虑最佳的延时性，又注重保持理想的表演效果。默认值可 决定接收到的音频信号的时间)。此设置的默认值为“CSP”， 应用于大多数的计算机。 即Helix Board 12 Universal决定设置的时间。其余的选择可设置 ASIO Buffer Depth的调节范围为4~40毫秒，可调节ASIO驱动软 Helix Board 12 Universal所依照的计时依据。如果系统存在两个 件(含Steinberg Cubase LE)接收的信号流的延时性。 时间设置，将会产生混乱，最好能够避免。如果Helix Board 12 Universal为接入计算机的唯一的数字音频装置，可保留此设置的 WDM(Windows Driver Mode)Sound Buffer Depth的调节范围为...
- Página 44 段 +48V DC 幻象电源 开关 主控制 100种音乐,节拍延时,脚踏开关插孔(效果开/关,节拍) 效果处理器 频率响应(麦克风输入至任意输出) 20Hz~60KHz +0/-1dB 20Hz~100KHz +0/-3dB 串音(1KHz@0dBu,频宽20Hz~20KHz,声道输入至Main L/R输出) <-90dB 声道衰减,其它声道一致 噪音(20Hz~20KHz:测量主输出,声道1~4一致增益;EQ平展;所有声道位于主混音;声道1/3调节至最左端,声道2/4调节至最右端.参考值 =+6dBu. Master@一致,声道衰减 -86.5dBu Master@一致,声道衰减@一致 -84dBu >90dB 信噪比,参考值+4 麦克风前置放大 E.I.N <-129.5 dBm (终止于150 ohms,增益最大) 总谐波失真(任意输出,1KHz@+14dBu 20Hz~20KHz,声道输入 <0.005% CMRR(1KHz@-60dBu,增益最大) 80dB Helix Board 12 Universal...
- Página 45 麦克风前置放大输入 +22dBu 所有其它输入 +28dBu 平衡式输出 阻抗 2K ohms 麦克风前置放大输入 10K ohms 所有其它输入(除插入点) RCA 2T输出 1.1 K ohms 3段,+/-15dB 均衡 80Hz 低频均衡 2.5KHz 中频均衡 12KHz 高频均衡 75Hz(-18dB/oct) 低切滤波器 100VAC,120VAC, 220V-240VAC,50/60Hz 电源要求(外部电源,视地区而定) 6.4 lbs(2.9kg) 净重 9.7"x3.4"x10.7"(245.4x86x271.3 mm) 尺寸(宽x高x深) Helix Board 12 Universal...
-
Página 46: Digital Effects Table
HEAVY PHASER 1 TAP DELAY 100mS - 2.7S HEAVY PHASER 2 TEST TONE FREQUENCY SHAPE WILD PHASER 1 LOW FREQUENCY 100Hz SINEWAVE WILD PHASER 2 MID FREQUENCY 1kHz SINEWAVE HIGH FREQUENCY 10kHz SINEWAVE PINK NOISE 20Hz~20kHz Helix Board 12 Universal... -
Página 47: Application
2 Canales de Salida COMPRESOR INTERRUPTOR DE PEDAL ALTAVOCES FOH AMPLIFICADOR AMPLIFICADOR ECUALIZADOR MICROFONO MONITORES DE PISO AUDIFONOS DISPOSITIVO DE GRABACION Entrada y Salida GUITARRA DRUM MACHINE EFECTOS DE GUITARRA TECLADOS O SINTETIZADORES EFECTOS DE GUITARRA ESTEREO GUITARRA ELECTRICA Helix Board 12 Universal... -
Página 48: Studio Recording And Monitoring Grabación De Estudio Y Monitoreo 录音室录音和监听
Multi-track Recording 10 Canales de Entrada Grabación Multitrack 2 Canales de Salida MONITORES DE ESTUDIO ACTIVOS DIGITALE EFFECTS EFECTOS DIGITALES MICRÓFONOS AMPLIFICADOR DE AUDÍFONOS AUDÍFONOS TECLADO O SINTETIZADOR EFECTOS DE GUITARRA ST GUITARRA ELÉCTRICA KIT DE BATERÍA Helix Board 12 Universal... -
Página 49: Dimensions Dimensiones
DIMENSIONS DIMENSIONES 尺寸 86/3.4 245.4/9.7 81.5/3.21 240/9.5 66/2.6 measurements are shown in mm/inches Todas las medidas están mostradas en mm/pulgadas. 尺寸是以毫米mm/英寸inch表示。 Helix Board 12 Universal... -
Página 50: Block Diagram
BLOCK DIAGRAM DIAGRAMA DE BLOQUE 线路图 AUX2 AUX1 R AUX1 L ALT 4 ALT 3 MAIN R MAIN L Helix Board 12 Universal... - Página 51 Gear. También, puede ponerse en contacto directa- www.phonic.com and click on Get Gear. 可 查 询 Phonic地 区 经 销 商 的 联 系 方 mente con Phonic y le ayudaremos a encontrar un You may also contact Phonic directly and 式。您也可直接联系Phonic公司，我...
