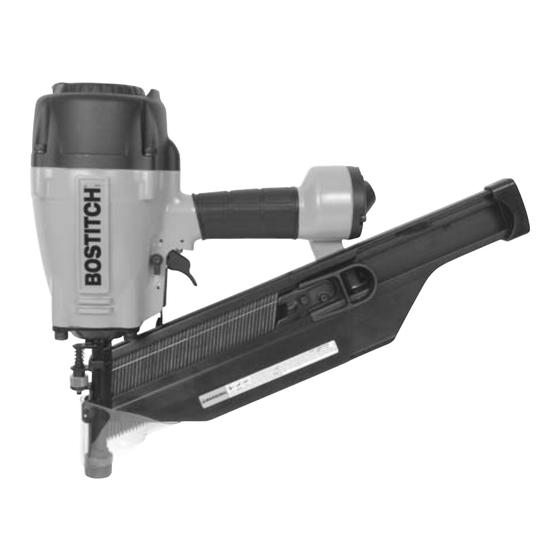

N400S
PNEUMATIC STICK NAILER
CLAVADORA NEUMÁTICA ALIMENTADA POR BARRA
CLOUEUR PNEUMATIQUE EN BANDES
OPERATION and MAINTENANCE MANUAL
MANUAL DE OPERACIÓN Y DE MANTENIMIENTO
MANUEL D'INSTRUCTIONS ET D'ENTRETIEN
BEFORE OPERATING THIS TOOL, ALL OPERATORS SHOULD STUDY THIS MANUAL TO
UNDERSTAND AND FOLLOW THE SAFETY WARNINGS AND INSTRUCTIONS. KEEP THESE
INSTRUCTIONS WITH THE TOOL FOR FUTURE REFERENCE. IF YOU HAVE ANY QUESTIONS,
CONTACT YOUR BOSTITCH REPRESENTATIVE OR DISTRIBUTOR.
ANTES DE OPERAR ESTA HERRAMIENTA, TODOS LOS OPERADORES DEBERÁN ESTUDIAR
ESTE MANUAL PARA PODER COMPRENDER Y SEGUIR LAS ADVERTENCIAS SOBRE
SEGURIDAD Y LAS INSTRUCCIONES. MANTENGA ESTAS INSTRUCCIONES CON LA
HERRAMIENTA PARA FUTURA REFERENCIA, SI TIENE ALGUNA DUDA, COMUNÍQUESE CON
SU REPRESENTANTE DE BOSTITCH O CON SU DISTRIBUIDOR.
LIRE ATTENTIVEMENT LE PRÉSENT MANUEL AVANT D'UTILISER L'APPAREIL. PRÉTER UNE
ATTENTION
TOUTE
PARTICULIÈRE
AUX
CONSIGNES
DE
SÉCURITÉ
ET
AUX
AVERTISSEMENTS. GARDER CE MANUEL AVEC L'OUTIL POUR FUTUR RÉFÉRENCE. SI VOUS
AVEZ
DES
QUESTIONS,
CONTACTEZ
VOTRE
REPRÉSENTANT
OU
VOTRE
CONCESSIONNAIRE BOSTITCH.
171430REVA 9/05
STANLEY FASTENING SYSTEMS L.P.
Publicidad
Manuales relacionados para Bostitch N400S
Resumen de contenidos para Bostitch N400S
- Página 1 ESTE MANUAL PARA PODER COMPRENDER Y SEGUIR LAS ADVERTENCIAS SOBRE SEGURIDAD Y LAS INSTRUCCIONES. MANTENGA ESTAS INSTRUCCIONES CON LA HERRAMIENTA PARA FUTURA REFERENCIA, SI TIENE ALGUNA DUDA, COMUNÍQUESE CON SU REPRESENTANTE DE BOSTITCH O CON SU DISTRIBUIDOR. LIRE ATTENTIVEMENT LE PRÉSENT MANUEL AVANT D’UTILISER L’APPAREIL. PRÉTER UNE ATTENTION TOUTE PARTICULIÈRE...
- Página 2 LIMITED WARRANTY — U.S. and Canada Only Effective December 1, 2005 Bostitch, L.P . warrants to the original retail purchaser that the product purchased is free from defects in material and workmanship, and agrees to repair or replace, at Bostitch’s option, any defective Bostitch branded pneumatic stapler or nailer for a period of seven (7) years from date of purchase (one (1) year from the date of purchase for compressors and tools used in production applications).Warranty is not transferable.
- Página 3 SAFETY INSTRUCTIONS EYE PROTECTION which conforms to ANSI specifications and provides protection against flying particles both from the FRONT and SIDE should ALWAYS be worn by the operator and others in the work area when connecting to air supply, loading, operating or servicing this tool.
- Página 4 AIR CONSUMPTION: The N400S requires 7.5 cubic feet per minute (212 liters per minute) of free air to operate at the rate of 100 nails per minute, at 80 p.s.i. (5.6 kg/cm2). Take the actual rate at which the tool will be run to determine the amount of air required.
- Página 5 For cold weather operation, near and below freezing, the moisture in the air line may freeze and prevent tool operation. We recommend the use of BOSTITCH winter formula air tool lubricant or permanent antifreeze (ethylene glycol) as a cold weather lubricant.
- Página 6 Release pusher by first pulling back on the pusher and then pressing the pusher release tab. Slide pusher foreward against nails. Pusher release tab. NOTE: Use only nails recommended for use in BOSTITCH Framing nailers or nails which meet the BOSTITCH specifications.
- Página 7 FASTENER DEPTH CONTROL ADJUSTMENT When using the framing contact arm: The Fastener Depth Control Adjustment feature provides control of the nail drive depth from flush with or just above the work surface to shallow or deep countersink. TO ADJUST THE FASTENER DEPTH CONTROL: Disconnect tool from air supply before attempting any parts disassembly and before changing the work contacting element adjustment.
- Página 8 2. CONTACT TRIP (CONVENTIONAL) OPERATION (BLACK TRIGGER): Your new BOSTITCH tool can be configured for use in Contact Trip “Conventional trip” mode. To drive a nail, the “trip” and the trigger must both be depressed. In conventional Contact Trip tools, the trigger may be depressed and held, and each “contact”...
- Página 9 OBSERVE THE FOLLOWING FOR SAFE OPERATION • Use the BOSTITCH pneumatic tool only for the purpose for which it was designed. • Never use this tool in a manner that could cause a fastener to be directed toward the user or others in the work area.
- Página 10 “O”-rings. Coat each “O”-ring with “O”-LUBE before assembling. Use a small amount of oil on all moving surfaces and pivots. After reassembly add a few drops of BOSTITCH Air Tool Lubricant through the air line fitting before testing.
- Página 11 Broken/chipped driver ....Replace driver (check piston O-ring) Dry/dirty magazine ..... .Clean/lubricate use BOSTITCH Air Tool Lubricant Worn magazine .
- Página 12 GARANTÍA LIMITADA — Sólo EE.UU. y Canadá A partir del 1 de diciembre de 2005 Bostitch, L.P . garantiza al comprador del comerciante original que el producto comprado está exento de defectos en material y fabricación, y se compromete a reparar o reemplazar, a opción de Bostitch, cualquier engrapadora o clavadora neumática defectuosa de marca Bostitch por un período de siete (7) años...
- Página 13 INSTRUCCIONES DE SEGURIDAD Al cargar, operar o dar servicio a esta herramienta, el operador y los demás presentes en el área de trabajo deben usar SIEMPRE PROTECCIÓN DE LOS OJOS en conformidad con las especificaciones ANSI y que proteja contra partículas que vuelen por DELANTE y por el LADO, cuando se haga la conexión al suministro de aire.
- Página 14 Disparo secuencial ESPECIFICACIONES DE CLAVOS: N400S: Usa una barra de alambre secuencial de clavos de 28°, en longitudes de 50-90 mm (2 a 4 pulgadas) y diámetros de espiga de 2.8 – 3.3 mm (0.113 a 0.131 pulgadas) CONECTOR DE AIRE DE LA HERRAMIENTA: Esta herramienta usa un enchufe macho N.P .T.
- Página 15 Se necesita una lubricación frecuente, pero no excesiva, para obtener el óptimo rendimiento. Use el Lubricante para herramientas neumáticas BOSTITCH, Mobil Velocite #10 u otro equivalente. No use aceite ni aditivos detergentes porque estos lubricantes causarán un desgaste acelerado a los sellos y topes de la herramienta, ocasionando un rendimiento deficiente y mantenimiento frecuente de la herramienta.
- Página 16 Deslice el empujador hacia delante contra los clavos. Lengüeta liberación del empujador. NOTA: Use solamente clavos recomendados para usarse con las clavadoras enmarcadoras de BOSTITCH o clavos que reúnan las especificaciones de BOSTITCH.
- Página 17 AJUSTE DEL CONTROL DE PROFUNDIDAD DEL CLAVO Al usar el brazo de contacto de enmarcado: La función de ajuste del control de profundidad del clavo permite regular el impulso del clavo desde un nivel al ras o justo sobre la superficie de trabajo hasta avellanado leve o profundo. PARA AJUSTAR EL CONTROL DE PROFUNDIDAD DEL CLAVO: Desconecte la herramienta del suministro de aire antes de intentar desarmar piezas y antes de cambiar el ajuste del elemento de contacto con la superficie de trabajo.
- Página 18 1. OPERACIÓN DEL DISPARO SECUENCIAL 2. OPERACIÓN DEL DISPARO DE CONTACTO FUNCIONAMIENTO Bostitch ofrece dos tipos de gatillos que pueden operarse de una de dos maneras para herramientas neumáticas: Disparo secuencial (gatillo gris) y disparo de contacto (gatillo negro). Cada gatillo tiene ventajas específicas. Debe evaluar su proyecto de construcción en particular para determinar qué...
- Página 19 FUNCIONAMIENTO DE LA HERRAMIENTA (CONTINUACIÓN) Al usar el disparador de contacto convencional para el clavado de colocación, la herramienta puede rebotar debido al rebote, y si se permite que la herramienta vuelva a tomar contacto con la superficie de trabajo mientras sostiene accionado el gatillo, se instalará otro clavo no deseado. Debe permitir que la herramienta rebote una distancia suficiente para liberar el disparador y evitar un segundo ciclo.
- Página 20 • Siempre lleve la herramienta tomándola por la empuñadura. Nunca lleve la herramienta tomándola por la manguera de aire. • No altere ni modifique el diseño o función original de esta herramienta sin la aprobación de BOSTITCH, INC. • Siempre tenga presente que el uso indebido o la manipulación incorrecta de esta herramienta puede causarle lesiones a usted y a los demás.
- Página 21 .........
- Página 22 INTRODUCTION Les outils BOSTITCH sont des outils de précision conçus pour un clouage exact et à haut rendement. Ils offrent un service efficace et fiable lorsque utilisés correctement et avec soin. Comme pour tout outil sophistiqué, il est nécessaire de suivre les instructions du fabricant pour obtenir de meilleures performances.
- Página 23 INSTRUCTIONS DE SÉCURITÉ Une PROTECTION DES YEUX, conforme aux normes ANSI et fournissant une protection contre les projectiles en provenance de l’AVANT et des CÔTÉS, doit TOUJOURS être portée par l’opérateur et les personnes présentes dans la zone de travail, lors du raccordement à une source d’air, du chargement, du fonctionnement et de la maintenance de l’outil.
- Página 24 3,5 kg (7,6 lb) SPÉCIFICATIONS DES ATTACHES : N400S : Cet outil utilise des barrettes métallisées de clous 28° [50 à 90 mm (2-4 po) de longueur et 2,8 à 3,3 mm (0,113-0,131 po) de diamètre] GARNITURE PNEUMATIQUE DE L’OUTIL : Cet outil utilise une fiche mâle avec un pas de 1/4 po NPT.
- Página 25 Une lubrification fréquente mais sans excès est nécessaire pour assurer un fonctionnement optimal. Utilisez le lubrifiant pour outil pneumatique BOSTITCH, Mobil Velocite n° 10, ou un équivalent. N’utilisez pas d’huile détergente ni d’additifs. Ces lubrifiants accélèrent l’usure des joints et des butées de l’outil, ce qui a un effet négatif sur les performances et la fréquence d’entretien.
- Página 26 Faites glisser le pousseur vers l'avant, contre les clous. Taquet de verrouillage du pousseur. REMARQUE : Utilisez uniquement les clous recommandés pour les cloueuses à charpente BOSTITCH ou des clous répondant aux spécifications de BOSTITCH.
- Página 27 COMMANDE DE RÉGLAGE DE PROFONDEUR DE FIXATION Avec le bras de contact pour clouage en biais : La commande de réglage de profondeur de fixation permet de contrôler précisément la profondeur de pénétration des dispositifs de fixation : pénétration faible, peu profond ou profond. POUR RÉGLER LA PROFONDEUR DE FIXATION : Débranchez l'outil du dispositif d'alimentation en air avant d'essayer de démonter la moindre pièce et de modifier le réglage de l'élément en contact avec l'ouvrage.
- Página 28 (CONVENTIONNEL) : Votre nouvel outil Bostitch peut facilement être configuré pour une utilisation en mode Déclenchement par contact « conventionnel ». Pour enfoncer un clou, le déclencheur et la gâchette doivent tous deux être enfoncés. Sur les outils de contact conventionnels, la gâchette peut être maintenue enfoncée, et chaque contact entre le déclencheur et la surface de travail causera...
- Página 29 UTILISATION DE L’OUTIL (SUITE) Durant l’utilisation du déclencheur par contact conventionnel pour le clouage en place, le recul peut faire rebondir l’outil, et si ce dernier touche de nouveau la surface de travail pendant que vous appuyez toujours sur la gâchette, un deuxième clou peut être accidentellement enfoncé. Vous devez permettre à...
- Página 30 • Veillez à toujours transporter l’outil à l’aide de la poignée. Ne transportez jamais l’outil par le conduit d’air. • Ne modifiez pas la conception ou la fonction originale de l’outil sans avoir obtenu l’accord de BOSTITCH, INC. • Gardez toujours présent à l’esprit qu’une utilisation ou une manipulation incorrecte de cet outil est susceptible d’occasionner des blessures à...
- Página 31 Outil manquant de lubrification .......Utilisez...
- Página 32 NOTES AND RECORDS NOTAS Y REGISTROS REMARQUES ET RAPPORTS...
