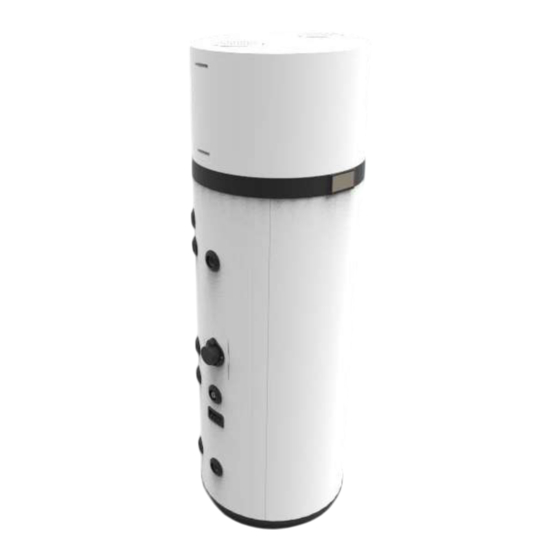

Ferroli EGEA 260 LT-S Manual De Uso, Instalación Y Mantenimiento
Ocultar thumbs
Ver también para EGEA 260 LT-S:
- Manual de uso, instalación y mantenimiento (168 páginas) ,
- Manual de uso, instalación y mantenimiento (207 páginas) ,
- Manual de uso, instalación y mantenimiento (44 páginas)
Publicidad
Enlaces rápidos
Publicidad
Manuales relacionados para Ferroli EGEA 260 LT-S
Resumen de contenidos para Ferroli EGEA 260 LT-S
- Página 1 EGEA 200 LT-S - 200 LT 260 LT-S - 260 LT ES - MANUAL DE USO, INSTALACIÓN Y MANTENIMIENTO...
- Página 3 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 1. INTRODUCCIÓN .............................37 1.1 Los productos ................................. 37 1.2 Exclusión de responsabilidades ............................37 1.3 Derechos de autor ................................38 1.4 Versiones y configuraciones disponibles ......................... 38 2. DESPLAZAMIENTO Y TRANSPORTE ......................38 2.1 Recepción ..................................
- Página 4 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 1.1 Los productos 1. INTRODUCCIÓN Estimado Cliente: El presente manual de instalación y mantenimiento debe con- Gracias por haber adquirido este producto. siderarse parte integrante de la bomba de calor (en adelante Nuestra empresa, desde siempre atenta a la problemática me- llamada "aparato").
- Página 5 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 1.3 Derechos de autor 2. DESPLAZAMIENTO Y TRANSPORTE Estas instrucciones de uso contienen información protegida por El aparato se suministra en una caja de cartón(*), derecho de autor. No está permitido fotocopiar, duplicar, tradu- fijado con tres tornillos a un palet.
- Página 6 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Posiciones permitidas para el transporte y el desplazamiento Posición permitida sólo para el último kilómetro Posiciones no permitidas para el transporte y el desplazamiento fig. 1 ¡ATENCIÓN! Durante las fases de desplazamien- to e instalación, no forzar la parte superior del aparato, ya que se trata de una parte no estruc- tural.
- Página 7 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 3. CARACTERÍSTICAS CONSTRUCTIVAS fig. 3 9 Empalme salida agua caliente 10 Predisposición para recirculación 11 Descarga condensación 12 Predisposición para serpentina térmica Entrada Sólo para modelos LT-S 13 Predisposición para serpentina térmica Salida Sólo para modelos LT-S 14 Depósito de acero con revestimiento de esmalte porcelánico según DIN 4753-3...
- Página 8 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 3.1 Medidas fig. 5 fig. 4 MOD. Ø 200 LT-S 260 LT-S 200 LT 260 LT Ø 1”G 1/2”G Ø Ø 1”G 876.5 1162 876.5 1162 1142 1427 1142 1427 1607...
- Página 9 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 3.2 Características técnicas Modelo 200 LT-S 260 LT-S 200 LT 260 LT Alimentación 230-1-50 V-f-Hz Potencia térmica (ISO) 1820 1820 1820 1820 Consumo total de potencia en calefacción (ISO) COP (ISO) 4,23 4,23...
- Página 10 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 4.4 Límites de funcionamiento 4. INFORMACIÓN IMPORTANTE El producto en cuestión sirve exclusivamente para calentar 4.1 Conformidad a los reglamentos europeos agua para uso sanitario dentro de los límites de empleo que Esta bomba de calor es un producto destinado al uso domésti- se describen a continuación.
- Página 11 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 4.5 Reglas fundamentales de seguridad • El producto debe ser utilizado por adultos; 300 mm • No abrir o desmontar el producto mientras esté alimentado eléctricamente; • No tocar el producto con partes del cuerpo mojadas o húme- das o con los pies descalzos;...
- Página 12 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 5.2 Fijación en el pavimento Para bloquear el producto en el pavimento, fijar los soportes suministrados de serie, como se ilustra en fig. 10. Alojamiento interno fig. 10- Fijación de los soportes Fijar el aparato al pavimento con tarugos adecuados, no sumi- fig.
- Página 13 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Realizar la instalación de cada canal de aire prestando atención ATENCIÓN: el funcionamiento simultáneo de un para que: hogar con cámara abierta (ej. chimenea abierta) • No fuerce el aparato con su peso. y de la bomba de calor provoca una peligrosa •...
- Página 14 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Compuerta “A” Compuerta “B” abierta cerrada Alojamiento interno fig. 16 La figura siguiente (fig. 17) ilustra un ejemplo de conexión hi- dráulica. fig. 15- Ejemplo de instalación en invierno 5.4 Fijación y conexiones de EGEA El producto se debe instalar sobre una pavimentación estable, plana y no sujeta a vibraciones.
- Página 15 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 5.6 Integración con sistema solar térmico (sólo modelos NOTA: Para el correcto funcionamiento del equipo es im- LT-S) prescindible montar en la entrada de agua fría una válvu- la de seguridad de 7 bar (serie ligera, incluida en el su- La figura siguiente (fig.
- Página 16 A Cavidad porta sonda mezcla automático * Se recomienda el uso de una sonda colectora solar PT1000 (cod. FERROLI - 043007X0) 5.7 Conexiones eléctricas El producto se suministra ya cableado para la alimentación de red. Se alimenta a través de un cable flexible y una combina- ción toma/clavija (fig.
- Página 17 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 5.7.1 Conexiones remotas Nota: para más información sobre las conexiones remotas y la configuración del aparato con dichos sistemas consultar los El aparato está preparado para conectarse con otros sistemas apartados “6.5 Modos de funcionamiento”...
- Página 18 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Para acceder al cable hexapolar para la conexión remota, qui- la tapa posterior. tar la tapa superior del boiler y llevar al exterior el cable ya pre- sente dentro de la unidad a través del pasacable instalado en 5.8 Esquema eléctrico Helectric Compressor...
- Página 19 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Para conectar al aparato un flujostato de seguridad para el cir- 6. DESCRIPCIÓN DE LA INTERFAZ DE USUARIO Y FUNCIONA- MIENTO DEL APARATO cuito de recirculación de agua caliente/solar térmico, proceder de la siguiente manera (reservado sólo a personal técnico cua- lificado): •...
- Página 20 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT simultáneamente 3 segundos. 6.2 Ajuste del reloj Durante el funcionamiento normal del producto las tres cifras Con las teclas desbloqueadas, pulsar 3 segundos la tecla del display muestran la temperatura del agua en °C, medida para entrar en el ajuste del reloj (el símbolo parpadea).
- Página 21 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 6.5 Modos de funcionamiento del aparato; es útil si se desea activar la recirculación del aire del ambiente de instalación. Este calentador tiene los siguientes modos de funcionamiento El ventilador se regula en automático a la velocidad mínima.
- Página 22 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Cuando el símbolo está encendido, el aparato funciona en 6.7 Control del aparato mediante APP el modo configurado, ECO o AUTOMÁTICO. Este calentador dispone de un módulo WiFi integrado en el pro- ducto que se puede conectar con un router WiFi externo (no 6.6 Funciones suplementarias suministrado) y puede ser controlado mediante una APP desde...
- Página 23 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Pulsar la tecla “+” arriba a la derecha para seleccionar el mode- Asegurarse de que el aparato esté alimentado. lo de calentador entre versión mural o de pie. Con las teclas desbloqueadas pulsar simultáneamente la tecla 5 segundos.
- Página 24 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Esperar hasta que el aparato se conecte con el router. Pulsar el icono del aparato para acceder al panel de control. fig. 35 Pulsar el símbolo para seleccionar, por ejemplo, el modo operativo automático.
- Página 25 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT la franja horaria el aparato está en stand-by, y se visualiza esta A continuación pulsar el símbolo de la imagen siguiente. pantalla. fig. 39 fig. 37 El modo Vacaciones se puede activar en cualquier modo opera- Configurar el modo operativo que se desee durante el funciona- miento con franjas horarias y la hora de encendido y apagado tivo pulsando el símbolo...
- Página 26 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Configurar el número de días de ausencia y pulsar Confirmar. Pulsar Confirmar en la pantalla siguiente. fig. 43 fig. 41 Para inhabilitar el modo Vacaciones antes de su término, pulsar Con la App es posible apagar el aparato pulsando el símbolo la tecla “inhabilitar”.
- Página 27 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 6.8 Fallos/Protección Este aparato dispone de un sistema de autodiagnóstico que cubre algunos posibles fallos o protecciones contra anomalías de fun- cionamiento mediante: detección, señalización y adopción de un procedimiento de emergencia hasta la resolución de la anomalía. Fallo/Protección Código de error Indicación en el display...
- Página 28 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT técnica autorizado FERROLI durante el período de garan- 7. PUESTA EN MARCHA tía convencional por problemas de producto debidos a ATENCIÓN: comprobar que el aparato se haya una configuración errónea de los parámetros protegidos conectado al cable de tierra.
- Página 29 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 7.1.1 Lista de parámetros del aparato Parámetro Descripción Rango Default Notas Temperatura sonda inferior depósito -30÷99°C Valor medido No modificable Temperatura sonda superior depósito -30÷99°C Valor medido No modificable Temperatura sonda descarche -30÷99°C Valor medido...
- Página 30 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Parámetro Descripción Rango Default Notas Temperatura sonda inferior depósito para 30÷70°C 62 °C Modificable parada bomba de calor en modo fotovoltaico Temperatura sonda superior depósito para 30÷80°C 75 °C Modificable parada resistencia en modo fotovoltaico 0 = función excluida...
- Página 31 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT Parámetro Descripción Rango Default Notas Temperatura sonda inferior depósito para 0÷15°C 12 °C Modificable protección antihielo Setpoint velocidad superior ventilador 60÷100 % Modificable evaporador EC Setpoint velocidad inferior ventilador 10÷60 % Modificable evaporador EC...
- Página 32 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT 8.1 Sustitución del fusible de la tarjeta de potencia disparo, el perno central del termostato sobresale unos 2 mm. Proceder de la siguiente manera (reservado sólo a personal •...
- Página 33 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT • Vaciar el boiler (ver el apartado “9.2 Vaciado del boiler”). ATENCIÓN: el disparo del termostato de • Desenroscar el ánodo superior y fijarse si está corroído; si seguridad puede obedecer a un fallo ligado a la la corrosión afecta más de 2/3 de la superficie del ánodo, tarjeta de control o a la ausencia de agua en el...
- Página 34 EGEA 200 LT-S - 260 LT-S - 200 LT - 260 LT El usuario deberá entregar el aparato en centros de recogida 10. ELIMINACIÓN selectiva de desechos de aparatos eléctricos y electrónicos o Al final de su vida útil, las bombas de calor se deben eliminar de bien en la tienda donde adquiera otro aparato de tipo equiva- conformidad con las normas vigentes.
- Página 35 El período de Garantía para los equipos de aire acondicionado afectados por este documento es de 2 años de Garantía Total a partir de la fecha de factura de venta, siempre y cuando haya sido instalado en un plazo máximo de 12 meses desde la fecha de expedición y salida de los almacenes de Ferroli España. ALCANCE La Garantía contempla:...
- Página 36 SAT Central de FERROLI ESPAÑA dentro de las 24 horas siguientes a la misma, según la fecha indicada en el albarán de entrega. De no disponer del registro de tal reclamación, FERROLI ESPAÑA no asumirá...
- Página 37 DATOS A CUMPLIMENTAR POR EL CLIENTE Datos del CLIENTE Apellidos: Nombre: Calle: Nº C.P.: Ciudad: Provincia: Datos del EQUIPO Fecha de Compra: Sello de la empresa que realiza la instalación Apuntar aquí los códigos de serie / fabricación adjuntos con la máquina...
- Página 39 FERROLI S.pA. Via Ritonda 78/a 37047 San Bonifacio - Verona - ITALY www.ferroli.com Fabbricato in Italia - Fabricado en Italia - Made in Italy Fabricado em Itália - Fabriqué en Italie...
