Краткий обзор

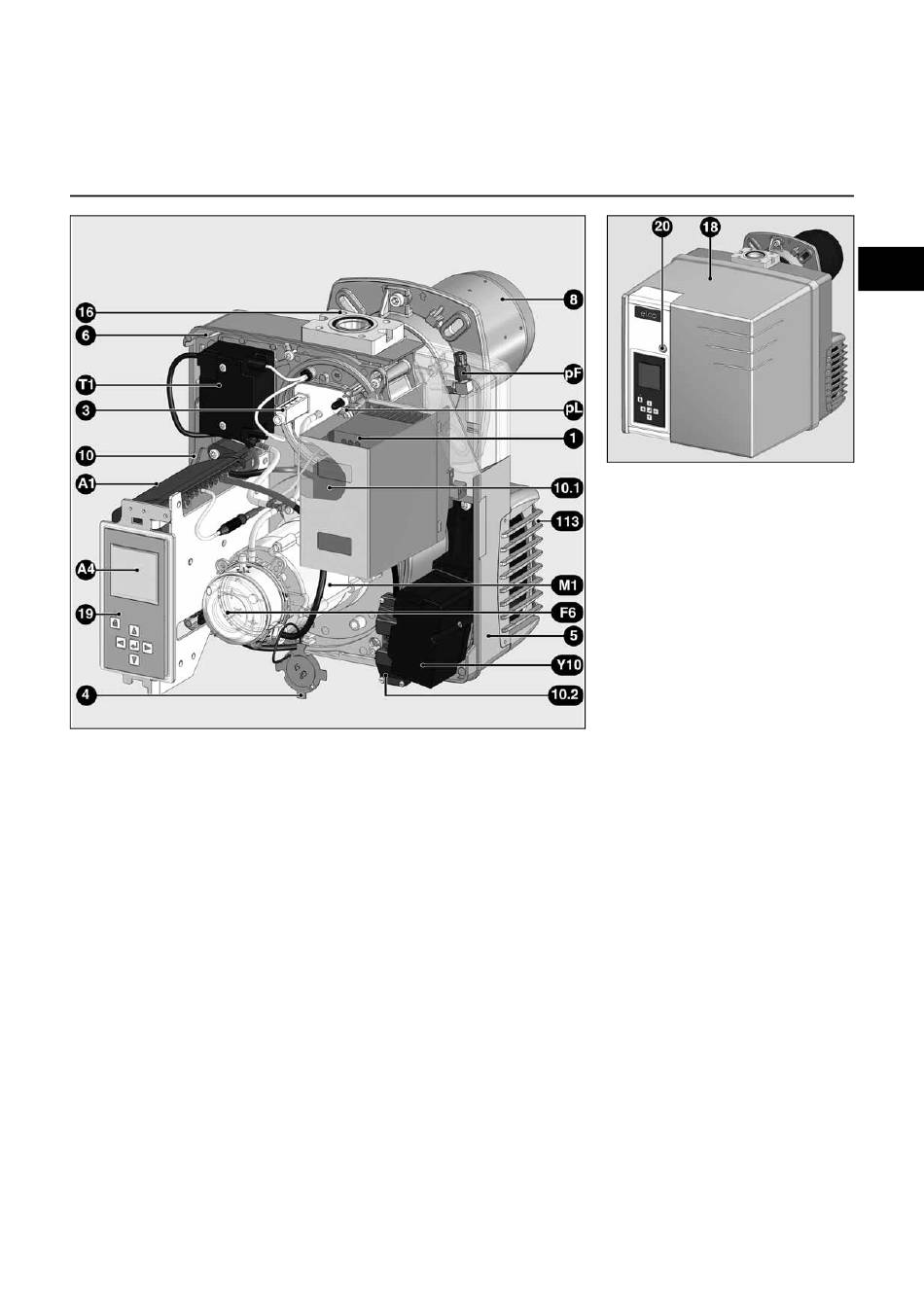

Описание горелки
09/2013 - Art. Nr. 4200 1053 3100A
А1 Блок управления и безопасности
A4 Дисплей
F6 Реле давления воздуха
M1 Электродвигатель вентилятора
T1 Устройство розжига
Y10 Серводвигатель воздушной
заслонки
1 Преобразователь частоты для
регулировки скорости
3 Ручка регулировки размера Y
4 Заглушка для пропана
5 Корпус
6 Устройства фиксации панели
(Техническое обслуживание)
8 Сопло горелки
10 7-контактный разъем
10.1 4-контактный разъем
10.2 3-контактный разъем
(вспомогательное реле питания
электродвигателя)
16 Соединительный фланец
газовой рампы
18 Кожух
19 Кнопка разблокировки
20 Винт крепления кожуха
113 Короб воздухозабора
pF давления камеры сгорания
pL Датчик давления воздуха
ru
3
