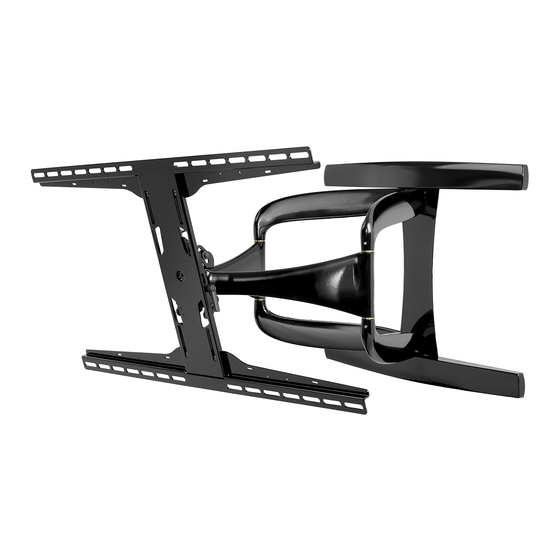

- Página 1 42 - 90" 125 lb (107 - 229 cm) (57 kg) ČEŠ TÜR 2015-05-19 #:203-9483-4 (2016-11-16)
- Página 2 WARNING ENG - This product is designed to be installed on wood stud, solid concrete or cinder block walls. Hardware is included for wood stud, solid concrete and cinder block installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
- Página 3 AVVERTENZA ITL - Questo prodotto è indicato per l’installazione su pareti con montanti di legno, in calcestruzzo solido o a mattoni di cemento. Sono compresi i dispositivi di fi ssaggio per l’installazione su montanti di legno, calcestruzzo solido e mattoni di cemento. Prima di iniziare l’installazione, accertarsi che la superfi cie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di fi...
- Página 4 Symbols Símbolos Symboles Symbole Symbolen WARNING Simboli ADVERTENCIA Symboly ČEŠ Skip to step. ADVERTISSEMENT Symboly Continúe con el ACHTUNG Screws must get at least three Símbolos paso. WAARSCHUWING full turns and fi t snug. Semboller TÜR Passez à l’étape. AVVERTENZA Los tornillos tienen que dar, Weiter mit Schritt.
- Página 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
- Página 6 Parts List A (1) Description Part # A wall arm assembly 046-P1399 wall arm assembly B adaptor plate 046-P1404 C horizontal plate 046-P1366 D 8mm concrete anchor 590-0320 #14 x 2-1/2" wood screw 5S1-015-C03 M4 x 12mm 504-9013 G M4 x 25mm 504-1015 H M6 x 12mm 520-1128...
- Página 7 O (2) P (8) plate nut cable tie Q ( 2 ) R (1) S (4) T (2) M5 x 8mm M5 x 6mm M5 x 10mm M5 x 1.5mm nylon washer U ( 1 ) V (2) 4mm allen wrench wall plate cover W ( 1 ) 2.5mm allen wrench...
- Página 8 Wood stud wall. Concrete/Cinder block. Pared de madera. Concreto/Bloque de hormigón. Mur en bois. Béton/bloc de béton. Holzwand. Beton/Porenbetonstein. Houten muur. Beton/B2-blokken. Parete di legno. Calcestruzzo solido/forato. ČEŠ Dřevěná stěna. ČEŠ Betonový/škvárový blok. Drevená stena. Betónový/škvarový blok. Parede de madeira. Betão/bloco de cimento.
- Página 9 AVISO POR - Ao instalar suportes para parede Peerless numa trave ou viga de madeira cobertas com painéis de gesso, verifi que se as traves ou vigas têm um tamanho nominal mínimo de 50,8 mm x 101,6 mm. Não instale em pai- néis de gesso com mais de 170 mm.
- Página 10 1a-1 Use stud fi nder to locate and mark stud center lines. Marque las líneas centrales del montante. Marquez la ligne médiane du montant. Markieren Sie die Ständer-Mittellinien. Markeer het midden van de balken. Contrassegna le linee centrali dei montanti. ČEŠ...
- Página 11 1a-3 2.5" (64mm) 5/32" 5/32" (4mm) (4mm) Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de Mounting hole must center on stud. 2.5"...
- Página 12 WARNING ENG - When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum compressive strength of 2000 psi. When installing Peerless wall mounts on a cinder block wall, the cinder blocks must meet ASTM C-90 specifi...
- Página 13 AVVERTENZA ITL - In sede d’installazione dei sostegni Peerless per parete su una parete in calcestruzzo solido, la parete deve avere uno spessore minimo di 20 cm, con una resistenza alla compressione di almeno 2000 psi (140 kg/cm2). In sede d’installazione dei sostegni Peerless per parete su una parete a mattoni di cemento, i mattoni di cemento devono soddisfare le specifi...
- Página 14 1b-1 Level wall plate. Mark mounting holes. 7 . 4 Marque los orifi cios de montaje. 6 " Marquez les trous de fi xation. Markieren Sie die Montagelöcher. Markeer montagegaten. Contrassegna I fori di montaggio. Vyznačte montážní otvory. ČEŠ Vyznačte montážne otvory. Marque os furos de montagem.
- Página 15 1b-3 Insert anchor fl ush to concrete. Inserte el anclaje a ras con el concreto. Insérez la cheville d’ancrage au ras du béton. Setzen Sie den Dübel bündig mit dem Beton abschließend ein. Breng anker aan gelijk met beton. Inserire il fermo a paro col calcestruzzo. ČEŠ...
- Página 16 X = 100-200mm X = 200-300mm X = 300-400mm 2a-1 2b-1 2c-1 2015-05-19 #:203-9483-4 (2016-11-16)
- Página 17 2a-1 2b-1 2c-1 C (2) C (2) C (2) 2a-2 2b-2 2c-2 Do not tighten the screws. Do not tighten the screws. Do not tighten the screws. No apriete los tornillos. No apriete los tornillos. No apriete los tornillos. Ne serrez pas les vis. Ne serrez pas les vis.
- Página 18 Screws must get at least three full turns and fi t snug. Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados. Il faut effectuer au moins trois tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei volle Umdrehungen einzudrehen und müssen fest anliegen.
- Página 19 Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR Q (2) T (2) 2015-05-19 #:203-9483-4 (2016-11-16)
- Página 20 Tilt Adjustment: Loosen ratchet handle. Adjust tilt. Retighten ratchet handle. Ajuste de la inclinación: Afl oje la palanca de trinquete. Ajuste la inclinación. Vuelva a apretar la palanca de trinquete. Réglage de l'inclinaison : Desserrez la clé à cliquet. Réglez l’inclinaison. Resserrez la clé à cliquet. Neigungseinstellung: Lösen Sie den Ratschengriff.
- Página 21 Optional height adjustment: Tighten or loosen. Opcional ajuste de la altura: Apretar o afl oje. Facultatif réglage de la hauteur: Serrer ou desserrez. Fakultativ höheneinstellung: Anziehen oder lösen. Facultatief aanpassing van hoogte: Aandraaien of losdraaien. Opzionale regolazione dell'altezza: Stringere oppure allentare. Volitelné...
- Página 22 Cable management. Manejo de cables. Gestion des câbles. Kabelführung. Kabelbeheer. Gestione dei cavi. ČEŠ Vedení kabelů. P (2) Vedenie káblov. Gestão de cabos. Kablo yönetimi. TÜR P (4) 2015-05-19 #:203-9483-4 (2016-11-16)
- Página 23 Loosen, adjust, tighten. Afl oje, ajuste, apriete. Desserrez, réglez, puis serrez. Lösen, einstellen, anziehen. Losdraaien, aanpassen, aandraaien. Allentare, regolare, stringere. ČEŠ Uvolnit, nastavit, přitáhnout. Uvoľniť, nastaviť, pritiahnuť. Desaperte, ajuste, aperte. Gevşetin, ayarlayın, sıkın. TÜR +/- 5° Optional Opcional Facultatif Fakultativ Facultatief Opzionale ČEŠ...
- Página 24 Lösen, einstellen, anziehen. Losdraaien, aanpassen, aandraaien. Allentare, regolare, stringere. ČEŠ Uvolnit, nastavit, přitáhnout. Uvoľniť, nastaviť, pritiahnuť. Desaperte, ajuste, aperte. TÜR Gevşetin, ayarlayın, sıkın. Optional Opcional Facultatif Fakultativ Facultatief Opzionale Volitelné ČEŠ Volitel'né Opcional Ísteğe bağli TÜR SUA771PU, SLWS451/BK 2015-05-19 #:203-9483-4 (2016-11-16)
