3.7 Diseño
3.7.1

Estructura externa

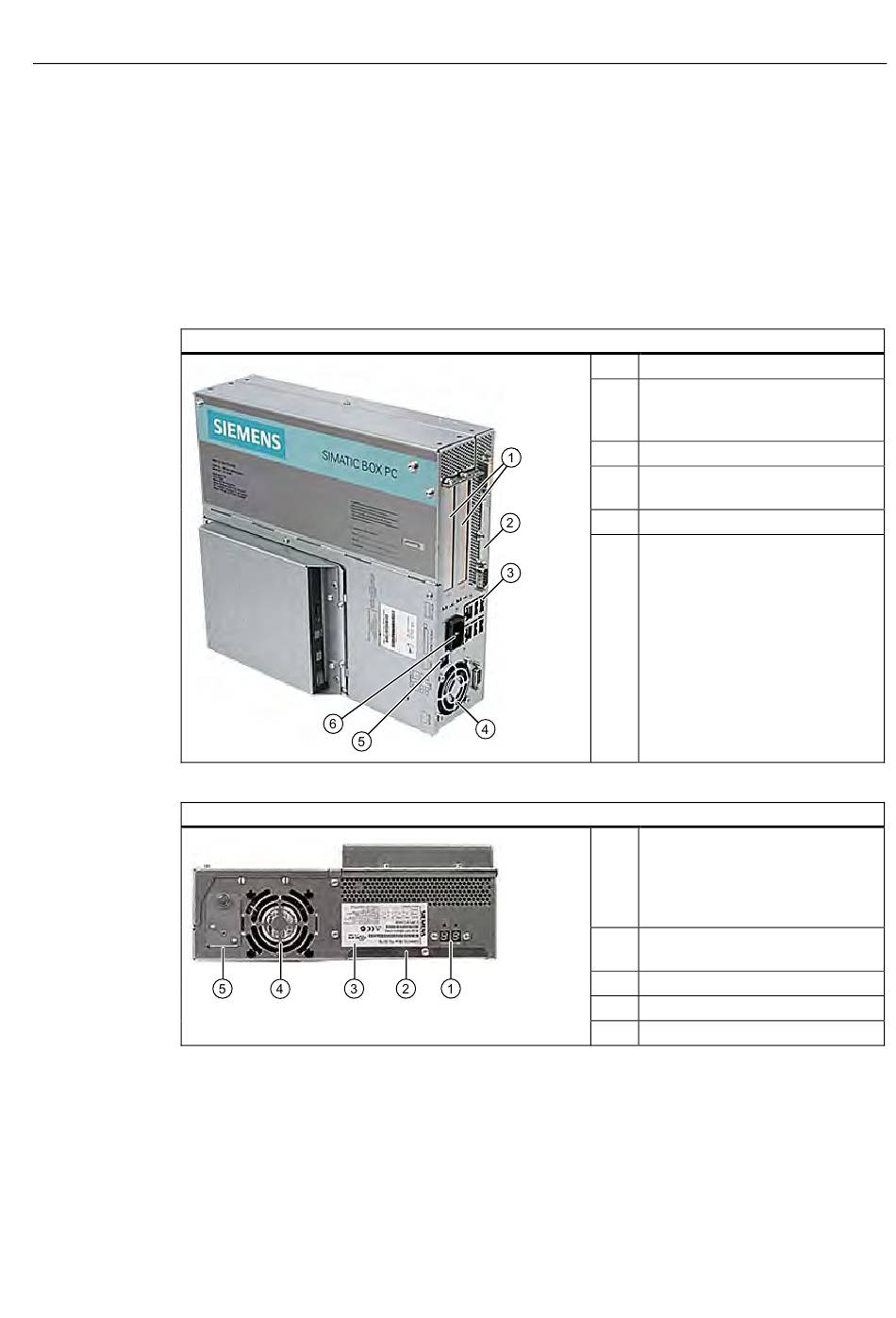

Vista frontal
Vista posterior
SIMATIC Box PC 627B
Instrucciones de servicio, 09/2009, A5E00927396-03
(1) 2 slots para tarjetas de ampliación
(2) Chapa de protección del
receptáculo de la tarjeta
CompactFlash
(3) Puertos de la parte anterior
(4) Ventilador de la fuente de
alimentación
(5) Pulsador ON/OFF
(6) Conector de alimentación c.a., o
bien conector de alimentación c.c.
(1) Visualización del estado del
programa: Indicador de
7 segmentos de dos cifras y dos
LEDs para el código POST
(opcional)
(2) Chapas de protección de los
puertos para paneles de mando
(3) Placa de tipo con número de serie
(4) Ventilador
(5) Compartimento de pila
