All manuals and user guides at all-guides.com
JENN-AIR
®

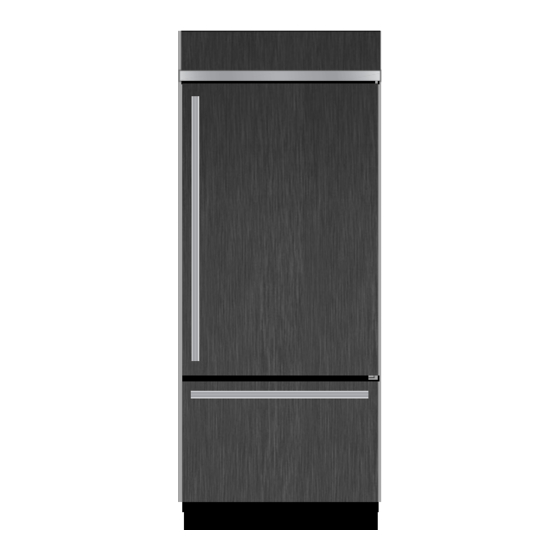

BOTTOM MOUNT BUILT-IN REFRIGERATOR
REFRIGERADOR EMPOTRADO CON CONGELADOR
EN LA PARTE INFERIOR JENN-AIR
®
RÉFRIGÉRATEUR ENCASTRÉ AVEC CONGÉLATEUR
EN DESSOUS JENN-AIR
®
INSTALLATION GUIDE
For questions about features, operation/performance, parts, accessories, or service, call:
1-800-JENNAIR (1-800-536-6247) or visit our website at www.jennair.com.
In Canada, call: 1-800-807-6777, or visit our website at www.jennair.ca.
MANUAL DE INSTALACIÓN
Si tiene preguntas respecto a las características, funcionamiento, rendimiento, partes, accesorios o servicio técnico, llame al:
1-800-JENNAIR (1-800-536-6247) o visite nuestro sitio de internet: www.jennair.com.
En Canadá, llame al: 1-800-807-6777, o visite nuestro sitio de internet: www.jennair.ca.
GUIDE D'INSTALLATION
Au Canada, pour assistance, installation ou service, composez le 1-800-807-6777 ou visitez notre site web à www.jennair.ca.
Table of Contents/Índice/Table des matières ......................................................................................2
W10183782A

Publicidad

loading

Manuales relacionados para JENN-AIR JB36SSFXLA

Resumen de contenidos para JENN-AIR JB36SSFXLA

  • Página 1 All manuals and user guides at all-guides.com JENN-AIR ® BOTTOM MOUNT BUILT-IN REFRIGERATOR REFRIGERADOR EMPOTRADO CON CONGELADOR EN LA PARTE INFERIOR JENN-AIR ® RÉFRIGÉRATEUR ENCASTRÉ AVEC CONGÉLATEUR EN DESSOUS JENN-AIR ® INSTALLATION GUIDE For questions about features, operation/performance, parts, accessories, or service, call: 1-800-JENNAIR (1-800-536-6247) or visit our website at www.jennair.com.
  • Página 2 All manuals and user guides at all-guides.com TABLE OF CONTENTS REFRIGERATOR SAFETY................3 Euro-Style and Pro-Style ® Custom Side Panels ........17 Overlay Series Custom Side Panels............18 36" MODELS ....................4 INSTALLATION INSTRUCTIONS ............. 19 42" FRENCH DOOR MODELS..............5 Unpack the Refrigerator .................
  • Página 3 All manuals and user guides at all-guides.com REFRIGERATOR SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol.
  • Página 4 All manuals and user guides at all-guides.com 36" MODELS Euro-Style Design Pro-Style ® Design Features stainless steel wrapped doors with towel bar handles. Features stainless steel wrapped doors and heavy duty handles with diamond-etched grip. JB36SEFXRB JB36SEFXLB JB36PPFXRB JB36PPFXLB Oiled Bronze Design Overlay Design Features warm bronze and copper highlights that are accented by Uses custom-made panels and custom hardware for a seamless...
  • Página 5 All manuals and user guides at all-guides.com 42" FRENCH DOOR MODELS Euro-Style Design Pro-Style ® Design Features stainless steel wrapped doors with towel bar handles. Features stainless steel wrapped doors and heavy duty handles with diamond-etched grip. JF42SEFXDB JF42PPFXDB Oiled Bronze Design Overlay Design Features warm bronze and copper highlights that are accented by Uses custom-made panels and custom hardware for a seamless...
  • Página 6 All manuals and user guides at all-guides.com INSTALLATION REQUIREMENTS Tools and Parts Location Requirements IMPORTANT: The refrigerator can be recessed in an opening between cabinets or installed at the end of a cabinet run using a side panel to Installer: Leave Installation Instructions with the homeowner. enclose the refrigerator.
  • Página 7 All manuals and user guides at all-guides.com A grounded 3 prong electrical outlet should be placed within 4" (10.2 cm) of the right side cabinets or end panel. See Electrical Requirements “Electrical Requirements” for additional information. The water shutoff should be located in the base cabinet on WARNING either side of the refrigerator or some other easily accessible area.
  • Página 8 All manuals and user guides at all-guides.com Water Pressure Water Supply Requirements All installations must meet local plumbing code requirements. A cold water supply with water pressure between 30 and 120 psi (207 and 827 kPa) is required to operate the water dispenser and The water shutoff should be located in the base cabinet on ice maker.
  • Página 9 All manuals and user guides at all-guides.com Side Tipping Radius (42" [106.7 cm] Models) Top View 36" (91.4 cm) Models ¹⁄₄ " (89.5 cm) ³⁄₈ " (64.5 cm) 93" (236.2 cm) NOTE: Add up to 2¹¹/₁₆" (6.74 cm) for the handles. A.
  • Página 10 All manuals and user guides at all-guides.com 42" (106.7 cm) Models Door Swing Dimensions The location must permit the door to open to a minimum of 90°. Allow 4¹⁄₂" (11.4 cm) minimum space between the side of the refrigerator and a corner wall. NOTE: More clearance may be required if you are using overlay panels or custom handles.
  • Página 11 All manuals and user guides at all-guides.com Overlay Series Door Panel & Cabinetry Clearance (36" [91.4 cm] Models) The custom door panels and adjacent cabinetry must be designed so that there is sufficient clearance for the doors to swing open. If the refrigerator is to be installed close to the wall, see “Door Swing 90°”...
  • Página 12 All manuals and user guides at all-guides.com Door Swing 90˚ Actual Size Refrigerator to Cabinetry Clearance Refrigerator Side Trim 1" (2.5 cm) " (1.9 cm) " (1.3 cm) 90˚ Door Stop Position Cabinetry " (6.35 mm) Hinge " (1.3 cm) "...
  • Página 13 All manuals and user guides at all-guides.com Overlay Series Door Panel & Cabinetry Clearance (42" [106.7 cm] Models) The custom door panels and adjacent cabinetry must be designed so that there is sufficient clearance for the doors to swing open. If the refrigerator is to be installed close to the wall, see “Door Swing 90°”...
  • Página 14 All manuals and user guides at all-guides.com Door Swing 90˚ Actual Size Refrigerator to Cabinetry Clearance Refrigerator Side Trim 1" (2.5 cm) " (1.9 cm) " (1.3 cm) 90˚ Door Stop Position Cabinetry " (6.35 mm) Hinge " (1.3 cm) "...
  • Página 15 All manuals and user guides at all-guides.com Overlay Series Custom Panels Custom overlay panels allow you to blend the exterior of your In some cases, your cabinet manufacturer may choose to work refrigerator into the overall kitchen décor and to use custom with one panel routed for the different dimensions.
  • Página 16 All manuals and user guides at all-guides.com Custom Overlay Panels (42" [106.7 cm] Models) Custom Backer Panels (42" [106.7 cm] Models) ⁷⁄₁₆ " " (102.7 cm) (100.6 cm) ¹⁄₄ " TOP GRILLE PANEL " (18.4 cm) Maximum Weight: 10 lbs (4.5 kg) (15.9 cm) Side Offset Bottom Offset...
  • Página 17 1. Measure the distance from point A (as shown) to the back wall. Add ⁷⁄₃₂" (5.6 mm) to this measurement to allow the side All factory parts are available through your Jenn-Air dealer or by panel to fit into the trim.
  • Página 18 All manuals and user guides at all-guides.com Overlay Series Custom Side Panels Custom side panels may be needed when not enough space is Side Trim (36" [91.4 cm] Models) available to have cabinets on both sides of the refrigerator or ³⁄₁₆...
  • Página 19 All manuals and user guides at all-guides.com Inset Installation Dimensions INSTALLATION INSTRUCTIONS 36" [91.4 cm] Models 1. Measure the distance from point A (as shown) to the back Unpack the Refrigerator wall. Add ¹⁄₃₂" (0.8 mm) to this measurement to allow the side panel to fit into the trim.
  • Página 20 All manuals and user guides at all-guides.com 42" (106.7 cm) Models 2. Push the top grille straight up; then pull straight out. Lay the grille on a soft surface. A. Top grille B. Cabinet side trim 3. Remove the six screws attaching each cabinet side trim to the refrigerator and remove the side trims.
  • Página 21 All manuals and user guides at all-guides.com Style 2 - Copper Line Connection Connecting to Water Line NOTE: If existing water line meets the “Water System Requirements,” see “Connecting to Refrigerator.” 1. Unplug refrigerator or disconnect power. 2. Turn OFF main water supply. Turn ON nearest faucet long enough to clear line of water.
  • Página 22 All manuals and user guides at all-guides.com Connecting to Refrigerator Move Refrigerator to Final Location 1. Unplug the refrigerator or disconnect power. 2. Remove the shipping tape from the gray, coiled water tubing on the rear of the refrigerator. WARNING 3.
  • Página 23 Create custom door overlay panels according to the specifications in the “Overlay Series Custom Panels” section. Jenn-Air is not responsible for the removal or addition of molding or decorative panels that would not allow access to the refrigerator for service.
  • Página 24 All manuals and user guides at all-guides.com 3. Slide the custom panels into the trims on the refrigerator 3. Remove one end cap by loosening the nuts and sliding the door(s) and freezer drawer, making sure that the backer panel end cap off.
  • Página 25 All manuals and user guides at all-guides.com Door Height Adjustment (42" [106.7 cm] Models) Door Swing Adjustment Use the following steps to adjust the door height, up or down, 36" (91.4 cm) Models after the refrigerator has been leveled. 1. Check that the refrigerator door can open freely. If the door NOTE: Adjust the right door to the position of the left door first.
  • Página 26 IMPORTANT: Jenn-Air is not responsible for the removal or addition of molding or decorative panels that would not allow access to the refrigerator for service.
  • Página 27 All manuals and user guides at all-guides.com Install Base Grille Complete Installation There are two pieces to the base grille to allow for a custom fit: the 1. Turn the water supply line valve to the “Open” position. base grille itself and the skirt. The skirt can be added to the base 2.
  • Página 28 All manuals and user guides at all-guides.com SEGURIDAD DEL REFRIGERADOR Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. Este es el símbolo de advertencia de seguridad.
  • Página 29 All manuals and user guides at all-guides.com MODELOS DE 36" Diseño de estilo europeo Diseño Pro-Style ® Equipado con puertas y manijas lisas, con cobertura de acero Equipado con puertas con cobertura de acero inoxidable y manijas con grabado en forma de rombo Pro-Style ®...
  • Página 30 All manuals and user guides at all-guides.com MODELOS DE DOS PUERTAS CON CONGELADOR EN LA PARTE INFERIOR, DE 42" Diseño de estilo europeo Diseño Pro-Style ® Equipado con puertas y manijas lisas, con cobertura de acero Equipado con puertas con cobertura de acero inoxidable y manijas con grabado en forma de rombo Pro-Style ®...
  • Página 31 All manuals and user guides at all-guides.com REQUISITOS DE INSTALACIÓN Piezas y herramientas Requisitos de ubicación IMPORTANTE: El refrigerador puede instalarse en un recinto entre los armarios o al extremo de una línea de armarios utilizando un panel lateral Instalador: Deje las Instrucciones de instalación con el para cercar el refrigerador.
  • Página 32 All manuals and user guides at all-guides.com Un contacto de tres terminales con conexión a tierra debe ser ubicado a no más de 4" (10,2 cm) a la derecha de los armarios Requisitos eléctricos laterales o del panel del extremo. Vea “Requisitos eléctricos” para obtener información adicional.
  • Página 33 All manuals and user guides at all-guides.com Si la presión del agua al sistema de ósmosis inversa es menor de 40 a 60 lbs/pulg² (276 a 414 kPa): Requisitos del suministro de agua Fíjese si el filtro de sedimentos en el sistema de ósmosis Todas las instalaciones deben hacerse de acuerdo a los inversa está...
  • Página 34 All manuals and user guides at all-guides.com Medidas del producto Vista lateral Vista superior El cable de suministro de energía es de 84" (213 cm) de largo. Modelos de 36" (91,4 cm) La línea de agua ajustada a la parte posterior del refrigerador ¹⁄₄...
  • Página 35 All manuals and user guides at all-guides.com Modelos de 36" (91,4 cm) Medidas de oscilación de la puerta La ubicación debe permitir que la puerta se abra a un mínimo de 90°. Deje un espacio mínimo de 4¹⁄₂" (11,4 cm) entre el lado del refrigerador y una pared de la esquina.
  • Página 36 All manuals and user guides at all-guides.com Espacio para el panel de la puerta de la serie Overlay y para los armarios (modelos de 36" [91,4 cm]) Los paneles de la puerta a la medida y los armarios adyacentes deben estar diseñados de modo tal de que haya suficiente espacio para que las puertas se puedan abrir.
  • Página 37 All manuals and user guides at all-guides.com Oscilación de la puerta de 90˚ Tamaño actual Espacio desde el refrigerador hasta los armarios Adorno lateral del refrigerador 1" (2,5 cm) " (1,9 cm) " (1,3 cm) Posición de retención de la puerta de 90˚ Armarios "...
  • Página 38 All manuals and user guides at all-guides.com Espacio para el panel de la puerta de la serie Overlay y para los armarios (modelos de 42" [106,7 cm]) Los paneles de la puerta a la medida y los armarios adyacentes deben estar diseñados de modo tal de que haya suficiente espacio para que las puertas se puedan abrir.
  • Página 39 All manuals and user guides at all-guides.com Oscilación de la puerta de 90˚ Tamaño actual Espacio desde el refrigerador hasta los armarios Adorno lateral del refrigerador 1" (2,5 cm) " (1,9 cm) " (1,3 cm) Posición de retención de la puerta de 90˚ Armarios "...
  • Página 40 All manuals and user guides at all-guides.com Paneles a la medida de la Serie Overlay Los paneles a la medida recubiertos le permiten combinar el En algunos casos, el fabricante de armarios puede elegir trabajar exterior de su refrigerador con toda la decoración de la cocina y con un panel trazado para las diferentes medidas.
  • Página 41 All manuals and user guides at all-guides.com Paneles recubiertos a la medida (modelos de 42" [106,7 cm]) Paneles de soporte a la medida (modelos de 42" [106,7 cm]) ⁷⁄₁₆ " " (102,7 cm) (100,6 cm) ¹⁄₄ " PANEL DE LA REJILLA SUPERIOR "...
  • Página 42 ¹¹⁄₆₄ Todas las piezas de fábrica están disponibles con su distribuidor " (4,5 mm) Jenn-Air o llamando a Jenn-Air al 1-800-JENNAIR (1-800-536-6247). En Canadá, llame al 1-800-807-6777. Siga las instrucciones del juego para la instalación de las manijas ³⁄₁₆ de las puertas.
  • Página 43 All manuals and user guides at all-guides.com Refrigerador (modelos de 42" [106,7 cm]) Medidas para la instalación en relieve Recubierto 1. Mida la distancia del punto A (como se muestra) a la pared posterior. ³⁄₈ " (59,40 cm) 2. Contornee el borde delantero del tablero de soporte o afiance un tablero de ¹⁄₄"...
  • Página 44 All manuals and user guides at all-guides.com Modelos de 42" (106,7 cm) Medidas para la instalación empotrada 1. Mida la distancia del punto A (como se muestra) a la pared posterior. Modelos de 36" (91,4 cm) 1. Mida la distancia del punto A (como se muestra) a la pared posterior.
  • Página 45 All manuals and user guides at all-guides.com Modelos de 36" (91,4 cm) Cómo reducir el arco de vuelco (si es necesario) Antes de llevar el refrigerador a la casa, asegúrese de que dispone de suficiente altura al techo para que el refrigerador esté completamente derecho.
  • Página 46 All manuals and user guides at all-guides.com Cómo instalar los tableros antivuelco 4. Enrosque la tuerca provista sobre la válvula de cierre como se muestra. 1. Señale las ubicaciones para los montantes en la pared trasera, de 80" a 90" (203 a 229 cm) por encima del piso. 2.
  • Página 47 All manuals and user guides at all-guides.com 6. Afiance la válvula de cierre a la tubería de agua fría con una abrazadera para tubería. Asegúrese que el extremo de salida Cómo enchufar el refrigerador esté firmemente insertado en el orificio taladrado de ¹⁄₄" (6,35 mm) en la tubería de agua y que la arandela esté...
  • Página 48 Instale las manijas a la medida antes de instalar los paneles en el refrigerador. Para obtener más información sobre la A. Perno nivelador trasero selección de manijas a la medida de Jenn-Air, consulte el B. Perno nivelador frontal catálogo de Jenn-Air, visite el sitio www.jennair.com o llame al 1-800-JENNAIR (1-800-536-6247).
  • Página 49 All manuals and user guides at all-guides.com 4. Vuelva a colocar los adornos y los postes esquineros. Instalación del panel de la puerta 5. Quite la capa protectora de las cubiertas de los tornillos. Encaje las cubiertas de los tornillos en la sección del adorno 1.
  • Página 50 All manuals and user guides at all-guides.com 5. Vuelva a colocar la rejilla superior en los adornos laterales del 2. Quite la placa de fijación, como se muestra. armario y empuje ligeramente hacia abajo el panel para trabarlo en su lugar. A.
  • Página 51 All manuals and user guides at all-guides.com IMPORTANTE: No coloque el tornillo del retén de la puerta en 5. Quite los 2 tornillos del retén de la puerta. la posición de 130° en los modelos de la serie Overlay. Vea Para quitar el tornillo exterior (“A”): “Espacios para la agarradera y la puerta”.
  • Página 52 IMPORTANTE: Jenn-Air no es responsable de la remoción o adición de molduras o paneles decorativos que pudieran impedir 1. Para ver si se necesita el faldón, coloque la rejilla de la base el acceso al refrigerador para darle servicio.
  • Página 53 All manuals and user guides at all-guides.com 5. Usando los dos tornillos, fije el ensamblaje de la rejilla de la base al refrigerador, como se muestra. Preparación del sistema de agua NOTA: Atornille primero el tornillo del lado derecho. Sírvase leer antes de usar el sistema de agua. Inmediatamente después de la instalación, siga los pasos a continuación para asegurarse de que el sistema de agua esté...
  • Página 54 All manuals and user guides at all-guides.com SÉCURITÉ DU RÉFRIGÉRATEUR Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité.
  • Página 55 All manuals and user guides at all-guides.com MODÈLES DE 36" Modèle style européen Modèle Pro-Style ® Se caractérise par des portes recouvertes d'une plaque en acier Se caractérise par des portes recouvertes d'une plaque en acier inoxydable et des poignées Pro-Style ®...
  • Página 56 All manuals and user guides at all-guides.com MODÈLES AVEC PORTES À DOUBLE BATTANT DE 42" Modèle style européen Modèle Pro-Style ® Se caractérise par des portes recouvertes d'une plaque en acier Se caractérise par des portes recouvertes d'une plaque en acier ®...
  • Página 57 All manuals and user guides at all-guides.com EXIGENCES D’INSTALLATION Outillage et pièces Exigences d’emplacement IMPORTANT : Le réfrigérateur peut être encastré dans une ouverture entre les placards ou installé à l'extrémité d'une enfilade de placards en Installateur : Remettre les instructions d'installation au utilisant un panneau latéral pour encadrer le réfrigérateur.
  • Página 58 All manuals and user guides at all-guides.com Une prise de courant à 3 alvéoles reliée à la terre devrait être installée à 4" (10,2 cm) du côté droit des placards ou du Spécifications électriques panneau d'extrémité. Voir “Spécifications électriques” pour plus d'informations.
  • Página 59 All manuals and user guides at all-guides.com Si la pression de l'eau au système d'osmose inverse est inférieure à 40 à 60 lb/po (276 à 414 kPa) : Spécifications de l’alimentation en eau Vérifier pour voir si le filtre du système d'osmose inverse est Toutes les installations doivent être conformes aux exigences bloqué...
  • Página 60 All manuals and user guides at all-guides.com Dimensions du produit Modèles de 42" (106,7 cm) Vue latérale ¹⁄₄ " (105 cm) Le cordon d'alimentation mesure 84" (213 cm) de long. La canalisation d'eau fixée à l'arrière du réfrigérateur mesure 5 pi (1,5 m) de long. Les hauteurs indiquées sont calculées avec pieds de nivellement déployés de ¹⁄₈"...
  • Página 61 All manuals and user guides at all-guides.com Modèles de 42" (106,7 cm) Dimensions pour le pivotement des portes L’emplacement d'installation doit permettre l’ouverture des deux portes à un angle minimal de 90°. Laisser un espace libre d'au moins 4¹⁄₂" (11,4 cm) entre le côté du réfrigérateur et le mur formant l'angle.
  • Página 62 All manuals and user guides at all-guides.com Série Overlay - Panneau de porte et placard – dimensions et espace libre (modèles de 36" [91,4 cm]) Lors de la conception des panneaux de porte personnalisés et des placards adjacents, on doit veiller à ménager l’espace libre suffisant pour la manœuvre d’ouverture des portes.
  • Página 63 All manuals and user guides at all-guides.com Angle d’ouverture 90˚ Taille réelle Séparation entre réfrigérateur et placard Garniture latérale du réfrigérateur 1" (2,5 cm) " (1,9 cm) " (1,3 cm) Position de butée de porte à 90˚ Placard " (6,35 mm) Charnière "...
  • Página 64 All manuals and user guides at all-guides.com Série Overlay - Panneau de porte et placard – dimensions et espace libre (modèles de 42" [106,7 cm]) Lors de la conception des panneaux de porte personnalisés et des placards adjacents, on doit veiller à ménager l’espace libre suffisant pour la manœuvre d’ouverture des portes.
  • Página 65 All manuals and user guides at all-guides.com Angle d’ouverture 90˚ Taille réelle Séparation entre réfrigérateur et placard Garniture latérale du réfrigérateur 1" (2,5 cm) " (1,9 cm) " (1,3 cm) Position de butée de porte à 90˚ Placard " (6,35 mm) Charnière "...
  • Página 66 All manuals and user guides at all-guides.com Panneaux personnalisés de la série Overlay Les panneaux personnalisés vous permettent d'agencer Dans certains cas, votre fabricant de placards choisira peut-être l'extérieur de votre réfrigérateur à l'ensemble du décor de la de travailler avec un panneau usiné aux différentes dimensions. cuisine et d'utiliser des poignées personnalisées pour une plus Suivre ces instructions pour les dimensions et l'emplacement des grande souplesse de design.
  • Página 67 All manuals and user guides at all-guides.com Panneaux personnalisés Overlay (modèles de 42" [106,7 cm]) Panneaux d'appui personnalisés (modèles de 42" [106,7 cm]) ⁷⁄₁₆ " " (102,7 cm) (100,6 cm) ¹⁄₄ " PANNEAU POUR GRILLE SUPÉRIEURE " (18,4 cm) Poids maximum : 10 lb (4,5 kg) (15,9 cm) Retrait - rive latérale...
  • Página 68 (6,35 mm) ¹¹⁄₆₄ " Toutes les pièces d'origine sont disponibles par l'entremise de (4,5 mm) votre marchand Jenn-Air ou en téléphonant à Jenn-Air au 1-800-JENNAIR (1-800-536-6247). Au Canada, téléphoner au 1-800-807-6777. ³⁄₁₆ " Suivre les instructions de l'ensemble pour l'installation des (4,7 mm) poignées de porte.
  • Página 69 All manuals and user guides at all-guides.com Panneaux latéraux personnalisés de la série Overlay Des panneaux latéraux personnalisés peuvent être nécessaires Garnitures latérales (modèles de 36" [91,4 cm]) lorsqu'il n'y a pas suffisamment d'espace pour avoir des placards ³⁄₁₆ des deux côtés du réfrigérateur ou lorsque le réfrigérateur est "...
  • Página 70 All manuals and user guides at all-guides.com Modèles de 42" (106,7 cm) 1. Mesurer la distance du point A (tel qu'illustré) à la paroi arrière. INSTRUCTIONS Ajouter ¹⁄₃₂" (0,8 mm) à cette mesure pour que le panneau latéral entre dans la garniture. D’INSTALLATION Déballage du réfrigérateur AVERTISSEMENT...
  • Página 71 All manuals and user guides at all-guides.com Modèles de 36" (91,4 cm) Réduction du rayon de basculement (si nécessaire) Avant d'apporter le réfrigérateur dans le domicile, s'assurer que la hauteur du plafond est suffisante pour mettre le réfrigérateur en position verticale. Voir “Réduction du rayon de basculement” dans la section “Exigences d'utilisation”...
  • Página 72 All manuals and user guides at all-guides.com Installation des planches antibasculement 4. Enfiler l'écrou fourni sur le robinet d'arrêt tel qu'illustré. 1. Marquer la position des poteaux de colombage sur le mur arrière de 80" à 90" (203 à 229 cm) au-dessus du plancher. 2.
  • Página 73 All manuals and user guides at all-guides.com 5. À l'aide d'une perceuse sans fil, percer un trou de ¼" 7. Vérifier s'il y a des fuites. Si des fuites sont identifiées, (6,35 mm) dans la canalisation d'eau froide sélectionnée. resserrer tous les écrous ou connexions concernés (y compris les connexions au niveau du robinet).
  • Página 74 IMPORTANT : Installer les poignées personnalisées avant d'installer les panneaux sur le réfrigérateur. Pour plus de renseignements sur la sélection de poignées personnalisées Jenn-Air, consulter le Catalogue Jenn-Air, visitez le site www.jennair.com ou téléphoner au 1-800-JENNAIR A. Boulon de réglage de l'aplomb (arrière) (1-800-536-6247).
  • Página 75 All manuals and user guides at all-guides.com 4. Réinstaller les garnitures et embouts de coin. Installation des panneaux de porte 5. Enlever la pellicule protectrice des capuchons de vis. Emboîter les capuchons de vis dans la section de garniture de 1.
  • Página 76 All manuals and user guides at all-guides.com 5. Réinstaller la grille supérieure dans les garnitures latérales et tirer légèrement le panneau vers le bas pour le verrouiller en Réglage de la hauteur de la porte place. (modèles de 42" [106,7 cm]) Procéder comme suit pour le réglage de la hauteur de la porte (modification vers le haut ou vers le bas), après l'établissement de l'aplomb du réfrigérateur.
  • Página 77 All manuals and user guides at all-guides.com 4. La butée de porte est située sur la charnière supérieure. Réglage de l'angle d'ouverture de la porte Modèles de 36" (91,4 cm) 1. Vérifier que la porte du réfrigérateur peut s'ouvrir librement. Si la porte s'ouvre trop grande, enlever la vis de butée de porte ®†...
  • Página 78 à l'extérieur de la garniture latérale. REMARQUE : Si l'espace mesure moins de ¹⁄₂" (1,27 cm), IMPORTANT : Jenn-Air n'est pas responsable des opérations omettre les étapes 3 et 4 des instructions et installer d'enlèvement et de réinstallation des moulures ou panneaux uniquement la grille de la base.
  • Página 79 All manuals and user guides at all-guides.com 4. Entailler la plinthe en marquant la rainure en V appropriée avec un couteau utilitaire. Briser la plinthe sur la ligne d'entaille. Préparation du système d’eau Veuillez lire avant d’utiliser le système d’eau. Immédiatement après l’installation, suivre les étapes ci-dessous pour vous assurer que le système d’eau est bien nettoyé.
  • Página 80 ® Registered Trademark/™Trademark of Jenn-Air, U.S.A. Used under license in Canada. Printed in U.S.A. Todos los derechos reservados. ® Marca registrada/™Marca de comercio de Jenn-Air, U.S.A. Usada en Canadá bajo licencia. Impreso en EE.UU. Tous droits réservés. ® Marque déposée/™Marque de commerce de Jenn-Air, É.-U. Emploi sous licence au Canada.
