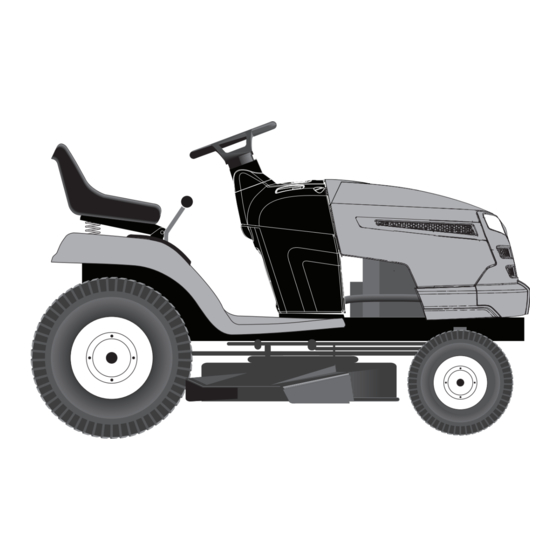

Husqvarna LTH171 Manual De Las Instrucciones
  1. Manuales
  2. Marcas
  3. Husqvarna Manuales
  4. Equipos de Césped y Jardín
  5. LTH171
  6. Manual de las instrucciones
Husqvarna LTH171 Manual De Las Instrucciones

Husqvarna LTH171 Manual De Las Instrucciones

Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual
Instruction manual
Please read these in struc tions care-
ful ly and make sure you un der stand
them before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
LTH171
Manuel d'instructions
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones an tes
de usar esta maquina.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
ma chine gebruikt.

Publicidad

loading

Manuales relacionados para Husqvarna LTH171

Resumen de contenidos para Husqvarna LTH171

  • Página 1 LTH171 Instruction manual Manuel d’instructions Manuale di istruzioni Please read these in struc tions care- Merci de lire trés attentivement le Prima di utilizzare la macchina leggete ful ly and make sure you un der stand manuel d'instructions. Assurez-vous queste istruzioni con attenzione ed ac- them before using this ma chine.
  • Página 2 Safety rules. Reglas de seguridad. Sicherheitsvorschriften. Norme antinfortunistiche. Règles de sécurité. Veiligheidsregels. Assembly. Montaje. Zusammenbau. Montaggio. Montage. Montering. Functional description. Descripción del funcionamiento. Funktionsbeschreibung. Funzionamento. Description du fonctionnement. Beschrijving van functies. Before starting. Antes del arranque. Maßnahmen vor dem Anlassen. Prima dell’avviamento.
  • Página 3 1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. III. OPERATION I. TRAINING •...
  • Página 4 • Stop the engine and disengage drive to attachment - before refueling; - before removing the grass catcher; - before making height adjustment unless ad just ment can be made from the op er a tor’s position. • Reduce the throttle setting during engine run-out and, if the engine is provided with a shut-off valve, turn the fuel off at the conclusion of mowing.
  • Página 5 1. Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. I. SCHULUNG • Schadhafte Schalldämpfer ersetzen. •...
  • Página 6 • Vor dem Verlassen der Bedienungsstation: - Die Zapfwelle abstellen und alle Anbaugeräte absen- ken. - In Leerlauf schalten und die Feststellbremse einle- gen. - Den Motor abstellen und den Zündschlüssel abzie- hen. • Alle Anbaugeräte-Antriebe ausschalten, den Motor abstel- len und das (die) Zündkerzenkabel abziehen bzw.
  • Página 7 1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.L ’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.
  • Página 8 • Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact : - avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer. - avant de contrôler, nettoyer ou travailler sur le carter de coupe, - avant de retirer un objet coincé...
  • Página 9 1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.
  • Página 10 • Antes de dejar la posición del operador: - desenganche la fuerza motriz y baje los acceso- rios; - cambie a neutro y enganche el freno de estaciona- miento; - pare el motor y remueva la llave. • Desenganche la transmisión a los accesorios, pare el mo- tor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición - antes de limpiar bloqueos o desatrancar del con-...
  • Página 11 1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA. •...
  • Página 12 • Disinnestare la trasmissione del moto agli accessori, spegnere il motore e scollegare i fili delle candele op- pure togliere la chiavetta di accensione: - prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo; - prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia;...
  • Página 13 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. I. TRAINING • Op machines met meerdere messen dient u eraan te denken dat het draaien van één mes andere messen kan •...
  • Página 14 • Schakel de aandrijving naar de hulpstukken uit, stop de LTH171 motor en maak de bougiekabel(s) los of verwijder het contactsleuteltje, - voordat u opgehoopt materiaal weghaalt of een ver- stopte afvoer leeg maakt; - voordat u de maaimachine controleert, schoonmaakt 17/11,2 of eraan werkt;...
  • Página 15 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Página 16 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit.
  • Página 17 01738 GEFAHR ZU VERMEIDEN: SCHWEFELSÄURE AUGEN UNVER- AUGEN SCHÜTZEN ZÜGLICH MIT WAS- • FUNKEN KANN ERBLINDUNG EXPLOSIVE GASE SER AUSSPÜLEN. ODER SCHWERE • FEUER KÖNNEN ERBLINDUNG SOFORT ÄRZTLICHE VERÄTZUNGEN VERUR- UND KÖRPERVERLET- • RAUCHEN HILFE AUFSUCHEN. SACHEN. ZUNGEN VERURSAC- HEN. GEVAAR ZWAVELZUUR OGEN ONMIDDELLIJK...
  • Página 18 2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montering. Before the tractor can be used certain parts must be as- Antes de poder utilizar el tractor, hay que montar algunas sem bled, which for transportation reasons are enclosed in piezas que, por razones de transporte, van empaquetadas the packing.
  • Página 19 INSTALL SEAT Remove the hardware securing seat to the cardboard pack ing and set the hardware aside for assembly of seat to tractor. Remove the cardboard packing and discard. NOTE: Check that the flex is correctly con nect ed to the safe ty switch (1) on the seat hold er.
  • Página 20 INSTALACIÓN DEL ASIENTO Remueva la manilla de ajuste y la arandela plana que ase- guran el asiento al empaque de cartón y póngalos de lado para poder utilizarlos durante la instalación del asiento sobre el tractor. Remueva y desechese del embalaje de cartón. NOTA: Controlar que el cable está...
  • Página 21 Seat pan 1. Asiento EINBAU DER BATTERIE Terminal Cover 2. Cubierta Terminal HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber angegebenen Datum (Monat und Jahr) in Betrieb genommen Cable (+) 3. Cable (+) wird, die Batterie mindestens eine Stunde lang mit 6 bis 10 Cable (-) 4.
  • Página 22 WARNING: Positive terminal must be con nect ed first to Attach Hood Vent prevent sparks from accidental ground ing. Remove terminal caps and discard. Connect the red Befestigen Sie Kapuzenbelüftungsschlitz cable to + and then the black earth cable to -. Screw tight the cables.
  • Página 23 3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies. Positioning of controls Anordnung der Bedienungseinrichtungen 1. Light Switch position. 1. Lichtschalter. 2. Gas- und Kaltstarthebel. 2. Throttle/Choke control. 3. Brems- und Kupplungspedal. 3.
  • Página 24 Comandi Emplacement des commandes 1. Interrupteur de commande des phares 1. Interruttore luci. 2. Comando gas/choke. 2. Commande des gaz et starter 3. Pédale d'embrayage et de frein 3. Pedale freno/frizione. 4. Levier de commande de la transmission hydrostatique 4. Leva del cambio. 5.
  • Página 25 1. Light switch 1. Lichtschalter 1. Interrupteur des phares 1. Interruptor de alumbrado 1. Interruttore luci 1. Schakelaar verlichting 2. Throttle and choke control The accelerator control regulates the motor speed and also the speed of the blades. If the lever is in its forward position the choke function is con nect ed.
  • Página 26 3. Bremspedal Wird zum Bremsen des Traktors und zum Starten des Motors benutzt. 3. Pédale de frein Permet de freiner le tracteur et de démarrer le moteur. 3. Pedal del freno Se usa para frenar el tractor y arrancar el motor. 3.
  • Página 27 5. Commande d'embrayage et de débrayage du carter de coupe Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entraînement seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entraînement.
  • Página 28 ROS ON ROS ON START 7. Cerradura de encendido 7. Ignition Lock Hay cuatro tipos de posiciones diferentes para la llave de There are four different positions for the ignition key: contacto: All electric current bro ken. Corriente eléctrica cortada ROS ON Reverse Operation System (ROS) connected ROS ON...
  • Página 29 8. Frein de stationnement Pour enclencher le frein de stationnement : 1. Enfoncer à fond la pédale d'embrayage/frein. 2. Relever vers le haut le levier du frein de stationnement et le maintenir dans cette po si tion. 3. Relâcher la pédale d'embrayage/frein. Relâcher le levier du frein de stationnement qui restera dans sa position verrouillée (en haut).
  • Página 30 9. Blocage et déblocage de la roue libre Pour remorquer ou déplacer le tracteur sans l'aide du moteur, la commande de roue libre, qui se trouvesur le tablier arrière du châssis du tracteur, doit être tirée vers l'extérieur et bloquée dans cette position.
  • Página 31 4. Before starting. 4. Maßnah men vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Reposición de combustible Filling up El motor ha de funcionar con gasolina pura (sin mezcia de The en gine should be run of pure (not oil mixed) un lead ed aceite), sin plomo.
  • Página 32 Oil level Nivel de aceite The combined oil refilling cap and the oil stick is ac ces si ble La tapa combinada para el llenado de aceite y para la varilla when the bonnet is lifted for wards. The oil level in the engine de nivel queda accesible después de haber levantado hacia should be checked before each run.
  • Página 33 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Starting of motor Make sure that the cutting unit is in the transport position (top position) and that the lever for connection/disconnection of the cutting unit is in the disconnection position. Anlassen des Motors Darauf achten, daß...
  • Página 34 Cold motor: Push the gas control up to end positon choke ( ). Bei kaltem Motor: Gashebel in die Endstellung choke ( ) schieben. Avec un moteur froid: pousser l'accélérateur vers le haut à la limite du starter choke ( ). Con el motor frío: Empuje el acelerador hacia arriba hasta la posición choke ( ) [estrangulación].
  • Página 35 Amener la clé de contact sur la position "Démarrage" ("START"). REMARQUE! Ne pas laisser tourner le démarreur plus de 5 secondes à chaque fois. Si le moteur ne démarre pas immédiatement, attendre une dizaine de secondes avant d'effectuer une nouvelle tentative. Ponga la llave de encendido en la posición de arranque ”START”.
  • Página 36 IMPORTANT! COLD STARTING FOR HYDRO • Disengage transmission by placing freewheel con trol in free wheel ing position. COLD STARTING FOR HYDRO (BE LOW 40°F[4°C]) - AF TER STARTING ENGINE AND BEFORE DRIVING, LET TRANS- • Start engine and move throttle control to slow position. MISSION WARM UP FOR ONE (1) MINUTE BY PLACING Be sure parking brake is not engaged.
  • Página 37 • Placer le tracteur sur une surface plane afin qu'il ne SPURGO DELLA TRASMISSIONE puisse pas rouler dans aucune direction. Le frein de Per assicurare il buon funzionamento prestazionale del stationnement doit être desserré pour effectuer les opéra- trattore, si raccomanda di spurgare la trasmissione prima di tions suivantes.
  • Página 38 NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta immediately breaks the current to the en gine if the driver la corriente al motor si el con duc tor sale del asiento con leaves the seat with en gine run ning and with the con nec tion/ el motor en marcha y con la palanca de acoplamiento/ desacoplamiento en la posición de acoplamiento.
  • Página 39 Engine "ON" (Normal Operating) ROS "ON" ROS "AN" Motor "AN" (Normalbetrieb) ROS "ON" Moteur "ON" (Fonctionnement normal) ROS "ON" Motor "ON" (Funcionamiento Normal) ROS "ON" Motore "ON" (Funzionamento normale) ROS "ON" Motor "ON" (normaal functioneren) Reverse Operation System (ROS) Sécurité Marche Arrière (ROS) Your tractor is equipped with a Reverse Operation System Votre tracteur est équipé...
  • Página 40 Sistema per operazioni in retromarcia (ROS) Cutting tips Il Vostro trattore possiede un Sistema per operazioni in re- • Clear the lawn from stones and other objects which can tromarcia (ROS). Qualsiasi tentativo da parte dell’operatore be thrown away by the blades. di guidare nella direzione opposta con la frizione abbassata comporterà...
  • Página 41 Conseils pour la tonte Consigli per il taglio dell’erba • Pulire il prato da pietre e altri corpi estranei. • Retirer de la pelouse, les pierres et autres objets qui pourraient être propulsés par les lames et devenir ainsi • Individuare ostacoli fissi.
  • Página 42 ATTENTION! • Ne jamais utiliser un tracteur sur des pentes excédant 5°. Les risques de renversement étant alors très impor- tants. • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. •...
  • Página 43 Use the left side of the machine to cut close to trees, bushes and paths, etc. The blade cuts about 15 mm inside the edge of the cover. Die linke Seite der Maschine benutzen, um in der Nähe von Bäumen, Gebüsch, Gängen usw. zu mähen. Die Mähklinge mäht ca.
  • Página 44 Switching off the engine Move the attachment clutch control to disengaged position. Move the throttle control between half and full speed (fast) position. Lift up the cutting unit and turn the ignition key to “STOP” position. Abschalten des Motors Stellen Sie die Steuerung der Anhängerkupplung auf aus- gekuppelt.
  • Página 45 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstel- lung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Before servicing the engine or cutting unit the fol low ing shall Antes de proceder a efectuar el servicio en el motor o en be carried out: el equipo de corte, hay que hacer lo siguiente: •...
  • Página 46 Engine hood • Raise hood. • Unsnap headlight wire connector. • Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor. • To reinstall, slide hood pivot brackets into slots in frame. • Reconnect headlight wire connector and close hood. Motorhaube •...
  • Página 47 Maintenance Mantenimiento NOTE: Periodic maintenance should be performed on a regular NOTA: El mantenimiento periódico ha de hacerse con regu- basis in order to keep your tractor in good running condition. laridad a fin de mantener el tractor en buen estado. WARNING: Disconnect spark plug wire to prevent ac ci den tal start- ADVERTENCIA: Antes de efectuar cualquier reparación, ing before attempting any repair, inspection, or main te nance.
  • Página 48 Pour assurer l'entretien du moteur Se référer au manuel d'utilisation du moteur. Vidange de l'huile du moteur • Retirer le bouchon (1) et placer le tuyau de vidange (2). • Pour ouvrir la soupape de vidange, repousser légèrement la soupape en la faisant tourner dans le sens contraire des aiguilles d'une montre pour sortir du cran, puis tirer sur la soupape pour libérer l'huile.
  • Página 49 SERVICE RECORD Fill in dates as you complete regular service Every 8 Every Every . Every . Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil (without oil filter) ........... • Change engine oil (with oil filter) ....................•...
  • Página 50 SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les Toutes Toutes Toutes Toutes les Toutes les besoins les 8 H les 25 H les 50 H 100 H 200 H Vidange de l'huile moteur • (sans filtre à huile ..................
  • Página 51 DATI DI SERVIZIO Compilare ogni qualvolta si esegue un regolare servizio Necessità Ogni Ogni Ogni . Ogni Ogni 8 ore 25 ore 50 ore 100 ore 200 ore • Cambio dell'olio (Senza filtro dell’olio)..........• Cambio dell'olio (Con filtro dell’olio) .................... •...
  • Página 52 Operator Presence System and Reverse Opera- tion System (ROS) Be sure operator presence and reverse operation sys tems are work ing properly. If your tractor does not function as described, repair the problem immediately. • The engine should not start unless the brake pedal is fully de pressed, and the attachment clutch con trol is in the dis en gaged position.
  • Página 53 Sistema de Presencia Operador y Sistema de Funcionamiento Atrás (ROS) Asegurarse de que los sistemas de presencia operador y funcionamiento atrás funcionen adecuadamente. Si tu tractor no funciona como descrito, hay que reparar el problema inmediatamente. • El motor no tiene que arrancar hasta que le pedal del freno no esté...
  • Página 54 Messerbalken Für beste Mähergebnisse müssen die Messerbalken immer opti mal geschliffen sein. Wechseln Sie verbogene oder bes- chädigte Messerbalken sofort aus. Sie werden mit einer Feile oder einer Schleifscheibe geschärft. HINWEIS: Um eine Unwucht zu vermeiden, müssen beide Seiten der Messerbalken gleichmäßig geschärft und auf Unwucht geprüft werden.
  • Página 55 Lame Per avere il migliore risultato di taglio, è necessario che le lame siano ben affilate. Sostituirle se usurate o danneggiate. A tale scopo utilizzare una lima o una mola. NOTA: E’ importante affilare le due estre mi tà della lama in modo uniforme per non creare disequilibri.
  • Página 56 Controlar el Freno To Check Brake Si el tractor requiere más de cinco (5) pies para pararse a la If tractor requires more than five (5) feet to stop at highest velocidad más alta en la marcha más alta en una superficie speed in high est gear on a level, dry concrete or paved sur- nivelada seca en hormigón o adoquinada, hay que reparar face, then brake must be serviced.
  • Página 57 To remove mower Entfernen des Mähers • Place attachment clutch in “DISENGAGED” position. • Die Gerätekupplung auf “DISENGAGED” (LÖSEN) stel- len. • Lower attachment lift lever to its lowest position. • Drücken Sie den Hebel der Gerätehubvorrichtung ganz • Disengage belt tension rod (K) from lock bracket (L). nach unten.
  • Página 58 De maaiunit verwijderen Pour démonter la faucheuse • Zet de koppeling van het hulpstuk in de “ONTKOPPELDE” • Placez l’embrayage de l’accessoire en position “DÉ- positie. GAGÉ”. • Zet de hendel van de hefinrichting in de laagste positie. • Faites descendre le levier de levage de l’accessoire dans sa position la plus basse.
  • Página 59 To Replace Mower Drive Belt Austauschen des Antriebsriemens des Mähers MOWER DRIVE BELT REMOVAL ENTFERNEN DES ANTRIEBSRIEMENS DES MÄ- 1. Park tractor on a level surface. En gage parking brake. HERS 1. Parken Sie den Traktor auf einer ebenen Fläche. Legen 2.
  • Página 60 Pour remplacer la courroie de transmission Sostituzione della cinghia di trasmissione del rasaerba DÉMONTAGE DE LA COURROIE DE TRANSMISSION DE LA TONDEUSE RIMOZIONE DELLA CINGHIA DI TRASMISSIONE 1. Garez le tracteur bien à plat. Engagez le frein de sta- DEL RASAERBA tionnement.
  • Página 61 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 To Level Mower FRONT-TO-BACK ADJUSTMENT IMPORTANT: Deck must be level side-to-side. Make sure tires are properly inflated to the PSI shown on tires. If tires are over or under inflated, it may affect the ap- To obtain the best cutting re sults, the mower blades should pearance of your lawn and lead you to think the mower is be adjusted so the front tip is 1/8"...
  • Página 62 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Ausnivellieren des Mähers JUSTIERUNG IN LÄNGSRICHTUNG WICHTIG: Der Mäher muss von Seite zu Seite waagrecht Vergewissern Sie sich, dass die Reifen auf den Druck auf- stehen. geblasen sind, der auf den Reifen angegeben ist. Sind die Reifen zu stark oder zu wenig aufgeblasen, kann sich dies auf Um die besten Schnittergebnisse zu erhalten, sollten die das Aussehen Ihres Rasens auswirken und Sie dazu bringen,...
  • Página 63 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Pour mettre la tondeuse à niveau RÉGLAGE D’AVANT EN ARRIÈRE IMPORTANT: Le pont doit être mis à niveau bilatérale- Vérifiez si les pneus sont correctement gonflés à la pression ment.
  • Página 64 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Nivelar el cortacésped AJUSTE DE LA PARTE DELANTERA A LA TRASERA IMPORTANTE: la cubierta ha de ser nivelada de un lado Cerciorarse de que los neumáticos estén adecuadamente al otro.
  • Página 65 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Livellamento del rasaerba REGOLAZIONE DAVANTI-DIETRO IMPORTANTE: La copertura deve essere regolata lato-lato. Verificare che i pneumatici siano adeguatamente gonfati in Per ottenere risultati di rasature ottimali, regolare le lame del base ai psi riportati sugli stessi.
  • Página 66 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 De maaiunit nivelleren AFSTELLING BOOR-EN ACHTERZIJDE Zorg ervoor dat de banden tot de PSI-waarde die op de BELANGRIJK: Het oppervlak van de maaier moet overal banden zelf staat aangegeven zijn opgepompt. Als de dezelfde hoogte hebben.
  • Página 67 Cambio de correa propulsora Desmontar el equipo de corte del tractor. Aplicar el freno de estacionamiento y tirar hacia arriba de la correa para sacarla de la rueda libre (1), de la acoplamiento (2) y de la propulsora del motor (3). Quitar la correa hacia arriba (4).
  • Página 68 RECORDATORIO MANTENIMIENTO/CUENTA- SERVICE REMINDER/HOUR METER HORAS Service reminder shows the total number of hours the engine has run and flashes to indicate that the engine or mower needs El recordatorio del mantenimiento muestra el número total de servicing. When service is required, the service reminder will horas de funcionamiento del motor y parpadea para indicar flash for two hours.
  • Página 69 EINSTELLUNG DES STEUERKNÜPPELS DES SCHALTGETRIEBES Der Steuerknüppel wird von der Herstellerfirma im Werk voreingestellt und erfordert daher in der Regel keine weiteren Einstellungen. • Den vorne auf dem rechten Hinterrad befindlichen Einstellbolzen lösen und wieder leicht anziehen. • Den Motor anlassen und den Steuerknüppel verschieben, bis sich der Traktor weder vorwärts noch rückwärts be- wegt.
  • Página 70 REGOLAZIONE DELLA LEVA DI COMANDO DEL MOVIMENTO DEL MECCANISMO DEL CAMBIO La leva di comando del movimento del meccanismo del cambio è stata impostata al momento della fabbricazione e non richiede pertanto ulteriori regolazioni. • Allentare il bullone di regolazione di fronte alla ruota posteriore destra;...
  • Página 71 7. Troubleshooting. 7. Störungssuche. Motor springt nicht an Engine will not start 1. Kraftstoff fehlt im Kraftstofftank. 1. No fuel in fuel tank. 2. Defekte Zündkerze. 2. Plug defective. 3. Defekter Zündkerzenanschluß. 3. Plug connection defective. 4. Schmutz in Vergaser oder Kraftstoffleitung. 4.
  • Página 72 7. Recherche des pannes. 7. Búsqueda de averías. Le moteur ne démarre pas El motor no arranca 1. Manque de carburant dans le réservoir. 1. No hay combustible en el depósito. 2. Bougie d'allumage défectueuse. 2. La bujía es errónea. 3.
  • Página 73 7. Ricerca guasti. 7. Het localiseren van fouten. Il motore non parte De motor start niet 1. Manca il carburante. 1. Er is geen benzine in de tank. 2. Difetto di candela. 2. De bougie is defect. 3. Collegamento della candela difettoso. 3.
  • Página 74 8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación. Suivre la procédure suivante une fois la saison termi- The following steps should be taken when mowing née: season is over: • En fin de saison, suivre la procédure suivante pour le •...
  • Página 75 8. Rismessaggio. 8. Stallen. Al termine della stagione effettuare i seguenti inter- Aan het einde van elk maaisezoen moeten de vol gen de venti: maatregelen worden genomen: • Pulire tutto il tagliaerba e particolarmente sotto il co per chio • Maak de hele machine schoon, in het bijzonder de bin- della falciatrice.
  • Página 76 532 40 89-69 Rev. 3 08.15.08 SBW Printed in the U.S.A.
