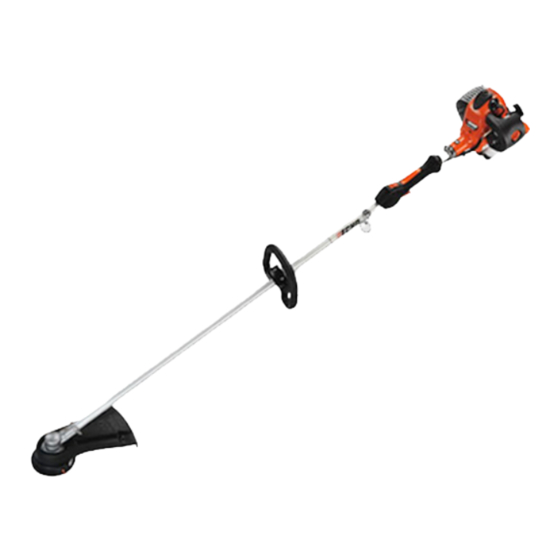

Echo SRM-265T Manual Del Operador

Ocultar thumbs Ver también para SRM-265T:

Publicidad

Enlaces rápidos

Descargar este manual
Recortadora de hierba/
Desbrozadora
Manual del operador
MODELO
Lea detenidamente las instrucciones y las reglas para una operación segura.
ECHO suministra un manual del operador y un manual de seguridad. Se deben
leer y entender ambos para llevar a cabo una operación debida y segura. De no
hacer esto se pueden producir lesiones graves.
X7502023804
ADVERTENCIA
SRM - 265T
X750009724
11/10

Publicidad

loading

Manuales relacionados para Echo SRM-265T

Resumen de contenidos para Echo SRM-265T

  • Página 1 ADVERTENCIA Lea detenidamente las instrucciones y las reglas para una operación segura. ECHO suministra un manual del operador y un manual de seguridad. Se deben leer y entender ambos para llevar a cabo una operación debida y segura. De no hacer esto se pueden producir lesiones graves.
  • Página 2 Bienvenido a la familia ECHO. Este producto ECHO ha sido diseñado y fabricado para proporcionar una larga du- ración y seguridad en el trabajo. Lea y entienda este manual y el MANUAL DE SEGURIDAD incluido en el mismo paquete. Verá que es fácil de usar y está lleno de recomendaciones de operación útiles y mensajes de SEGURIDAD.
  • Página 3 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR egurIdad símbolos e InformacIón Importante del manual de segurIdad En todo este manual y en el producto mismo, podrá encontrar alertas de seguridad y mensajes de información útiles precedidos de símbolos o palabras clave. A continuación se explican esos símbolos y palabras clave y lo que significan para usted. PELIGRO SÍMBOLO DEL CÍRCULO Y El símbolo de alerta de seguridad que aparece con BARRA la palabra "PELIGRO"...
  • Página 4 Para reducir el riesgo de lesiones graves o mortales, las personas con marcapasos deben consultar con su médico y el fabricante del marcapasos antes de hacer funcionar esta máquina. A falta de esta información, ECHO no recomienda el uso de productos ECHO por parte de cualquier persona que tenga un marca- pasos.
  • Página 5 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR Lesiones debidas a esfuerzos repetitivos Se cree que el uso excesivo de los músculos y tendones de los dedos, manos, brazos y hombros puede causar dolores, hinchazón, entumecimiento, debilidad y dolores agudos en esas áreas. Ciertas actividades repetitivas con las manos pueden ponerle en alto riesgo de desarrollar una lesión debida a esfuerzos repetitivos.
  • Página 6 ECHO, INC. no asume ninguna responsabilidad por la rotura de dispositivos de corte o accesorios que no hayan sido probados y aprobados por ECHO. Lea y respete todas las instrucciones de seguridad indicadas en este manual y en el manual de seguridad.
  • Página 7 Localice estas calcomanías de seguridad en su unidad. Asegúrese de que las calcomanías sean legibles y de que entienda y siga las instrucciones de las mismas. Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. Vea las instrucciones de PEDIDO DE PIEZAS para obtener información específica. Calcomanía de caliente...
  • Página 8 1. CABEZAL DE IMPULSIÓ - Incluye el motor, embrague, sistema de combustible, sistema de encendido y motor de arranque de rebobinado. 2. ASIDERO - Empuñadura trasera (derecha). 3. SEGURO DEL GATILLO DEL ACELERADOR - Esta palanca debe ser detenida durante el arranque. El motor no para cuando la palanca del seguro del gatillo del acelerador se suelta y el acelerador del gatillo encaja durante la operación del acelerador.
  • Página 9 El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empaca- do, es necesario instalar el protector y colocar la empuñadura delantera. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten. Use la lista de contenido para comprobar las piezas que faltan.
  • Página 10 InstalacIón del cabezal del hIlo de nIlón Piezas necesarias: cabezal de hilo de nilón. PRECAUCÍON Lleve puestos guantes, ya que de lo contrario se pueden producir lesiones personales: • La cuchilla de corte está afilada. • La caja de engranajes y el área circundante pueden estar calientes. 1. Asegúrese de que la placa superior (C) permanezca en el eje de la toma de fuerza.
  • Página 11 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR InstalacIón de la empuñadura delantera SEPARACIóN MÍNIMA NOTA La etiqueta muestra una separación mínima para la ubicación de empuñadura delantera. Coloque la empuñadura delantera para efectuar la operación de forma cómoda y sujete los tornillos. peracIón ADVERTENCIA Las piezas móviles pueden amputar dedos o causar lesiones graves.
  • Página 12 operacIón con hoja Preparación de la Recortadora/Cortadora de matorrales para uso con hoja GUÍA DE CONFIGURACIÓN DE LAS HOJAS DE SRM/PAS/SB* PARA USAR ESTAS HOJAS Cortadores de plástico Hoja de 8 dientes de Hoja desbrozadora DE metal Hoja de plástico rígida Tri- para hierba/ maleza Pro metal/ Tri-Cut para 80T / Hoja de sierra de metal...
  • Página 13 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR Selección de la hoja correcta ADVERTENCIA El tipo de hoja usada DEBE adaptarse al tipo y tamaño del material cortado. El uso de una hoja indebida o sin afilar puede causar lesiones personales graves. Las hojas DEBEN estar afiladas. Las hojas sin afilar aumentan la proba- bilidad de un contragolpe y de producirle lesiones a usted y a los espectadores. Las hojas de plástico/nilón pueden donde se use el cabezal del hilo de nilón.
  • Página 14 Los combustibles alternativos, como el E-15 (15% de etanol), el E-85 (85% de etanol) o cualquier combustible que no cumpla con los requisitos de ECHO no están aprobados para su uso en los motores de gasolina de 2 tiempos de ECHO.
  • Página 15 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR Instrucciones de mezcla Llene un recipiente de combustible aprobado con la mitad de la cantidad requerida de gasolina. b i t Añada la cantidad appropiada de aceite de 2 tiempos a la gasolina. Cierre el recipiente y agite para mezclar el aceite con la gasolina.
  • Página 16 NOTA Si mueva el accesorio, reajuste el carburador según las instruc- ciones de “Ajuste del carburador” de este manual o vea a su dis- tribuidor ECHO, ya que de lo contrario se pueden producir lesions personales graves. Interruptor de parada Mueva el botón del interruptor de parada (A) hacia adelante aleján-...
  • Página 17 Su recortadora ECHO está diseñada para proporcionar muchas horas de servicio sin problemas. El mantenimiento pro- gramado regular permitirá que la recortadora logre su objetivo. Si no está seguro o no está equipado con las herramientas necesarias, puede llevar su unidad a un distribuidor de servicio ECHO para su mantenimiento. Como ayuda para decidir si desea HACER LAS REPARACIONES USTED MISMO o que las haga su distribuidor ECHO, se ha clasificado cada...
  • Página 18 Nivel 1 = Fácil de hacer. Las herramientas comunes pueden ser requeridas. Nivel 2 = Dificultad moderada. Tal vez sea necesario usar algunas herramientas especializadas. ECHO ofrece juegos de mantenimiento y piezas REPOWER para facilitar su trabajo de mantenimiento. Intervalos de mantenImIento Diariamente Componente/ Procedimiento de Necesarias nivel...
  • Página 19 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR fIltro de aIre Nivel 1. Piezas necesarias: JUEGO DE FILTRO DE AIRE Y COMBUSTIBLE REPOWER Cierre el estrangulador (posición de arranque en frío [ ]). Esto impide la entrada de polvo en la boca del carburador cuando el filtro de aire es removido. Cepille el polvo acumulado en el área del filtro de aire.
  • Página 20 bujía Nivel 2. Piezas necesarias: Juego de afinación REPOWER IMPORTANTE El daño severo al motor puede ocurrir si el BPM-8Y (BPMR-8Y en Canadá) no está instalado. 1. Retire la bujía y revise si está sucia, desgastada y con el electrodo central redondeado. 2. Limpie la bujía o reemplácela con una nueva. No limpie con chorro de arena.
  • Página 21 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR 1. Quite el cable de la bujía. 2. Remueva la tapa del filtro de aire. 3. Quite los tornillo de la tapa del silenciador y la tapa del silenciador (A). 4. Quite los dos (2) tornillos de la tapa del motor y la tapa del motor (B).
  • Página 22 Quite el cable de la bujía. Quite los tornillo de la tapa del silenciador y la tapa del silenciador (A). Ponga el pistón en el punto muerto superior para impedir la entrada de carbón/polvo en el cilindro. Quite la tapa de la rejilla del apagachispas (B), empaquetadura (C) y rejilla (D) del cuerpo del silenciador.
  • Página 23 1,100 pies por encima del nivel del mar, puede que sea nece- sario que sea ajustado por un distribuidor de servicio ECHO autorizado. IMPORTANTE Si el motor se ajusta para funcionar a más de 1,100 pies por encima...
  • Página 24 lubrIcacIón Nivel 1. Piezas necesarias: POWER BLENDX de 8 onzas(N/P 91014) o grasa a base de litio. Caja de engranajes 1. Limpie todos los residuos sueltos de la caja de engranajes. 2. Quite el tapón (A) y compruebe el nivel de grasa. 3.
  • Página 25 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR reemplazo del hIlo de nIlón No empuje el carrete hacia adentro. Sujete el tambor (A) y gire el carrete (B) hacia la derecha hasta que el fiador haga clic y desapar- ezca del agujero. Saque el carrete del tambor tirando. Use una pieza de línea de nilón (C) nueva de 6 metros (20 pies) de longitud y enróllela a través de el anillo modeado (D) en el carrete.
  • Página 26 Se han aprobado tres estilos de hojas de metal para usar en la desbro- zadora ECHO. La hoja de 8 dientes puede afilarse durante el manten- imiento normal. La hoja limpiadora y la hoja de 80 dientes requiere un servicio profesional. Antes de afilar, inspeccione DETALLADAMENTE la hoja para ver si tiene rajas (fíjese detalladamente en la parte inferior de cada diente y en el agujero de montaje central), dientes que faltan y si está...
  • Página 27 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR ocalIzacIón y reparacIón de fallas A Í f i r e l l t l i a í n i l n i l e l i t l i f c i f a t l t n I t n i...
  • Página 28 lmacenamIento Almacenamiento a largo plazo (más de 30 días) ADVERTENCIA Durante la operación, el silenciador o el silenciador catalítico y la tapa circundante se calientan. Mantenga siempre limpia de residuos inflamables el área de escape durante el transporte o almacenamiento, ya que de lo contrario se pueden producir daños materiales o lesiones personales. No guarde la unidad durante un tiempo prolongado (30 días o más) sin protegerla mantenimiento que incluye lo si guiente: 1.
  • Página 29 15% de MTBE. No use combustibles alternativos como E-15 o E-85. Aceite -------------------------------------------------------- Universal para motor de 2 tiempos Power Blend X™ de Echo Capacidad del tanque de combustible ------------------ 0,50 litros (16,9 onzas fluidas) Sistema de motor de arranque ---------------------------- Motor de arranque de rebobinado automático Embrague --------------------------------------------------- Tipo centrífugo...
  • Página 30 • La cabeza de hilo Rapid Loader de ECHO tiene una garantía durante la vida útil del producto del sistema de bloque del hilo, piezas solamente; sin mano de obra. Consulte las instrucciones de instalación y mantenimiento de la cabeza del cordel en el manual del operador.
  • Página 31 ECHO no ofrece un programa de intercambio en la tienda. Cualquier producto ECHO reconstruido por otro que no sea ECHO o vendido por un distribuidor no autorizado, o en una tienda no autorizada, se vende sin la cobertura de garantía limitada de ECHO. La cobertura de garantía de ECHO se extiende al comprador original solamente, y no es transferible excepto en lo que se refiere a piezas relacionadas con las emissiones.
  • Página 32 2 años o mientras dure la garantía de ECHO Inc., lo que sea más largo. El periodo de garantía empieza en la fecha en que el usuario final compre el producto.
  • Página 33 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR NOTAS...
  • Página 34 NOTAS...
  • Página 35 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR NOTAS...
  • Página 36 Puede obtener manuales del operador, de seguridad y del piezas en su distribuidor ECHO o en www.echo-usa.com o poniéndose en contacto con ECHO Inc., 400 Oakwood Road, Lake Zurich, IL 60047 (800-673-1558). Siempre consulte el sitio web de ECHO para obtener información actualizada.
